GPD WIN掌上游戏机拆机教程

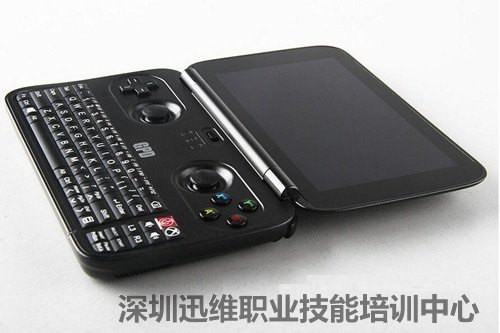

  GPD WIN是一款搭载微软Win10系统的PC掌上游戏机,它具备了游戏和轻办公的双重能力,GPD WIN掌上游戏机可以当做一台移动式便携PC使用,可以看网页、收邮件以及文字录入等。接下来进入GPD WIN掌上游戏机拆机环节,让我们进一步来了解一下吧!

GPD WIN掌上游戏机拆机
GPD WIN掌上游戏机拆机

  GPD WIN掌上游戏机采用了5.5英寸720P触摸屏,搭载了Intel Atom x7-Z8700处理器,Intel HD Graphics 405集成显卡,4GB内存,64GB eMMC闪存卡+最高支持128GB的存储卡插槽,池:6700 mAh不可拆卸电池。

  GPD WIN掌上游戏机的屏幕支持180度翻转。

屏幕支持180度翻转
屏幕支持180度翻转

GPD WIN掌上游戏机拆机方法/步骤:

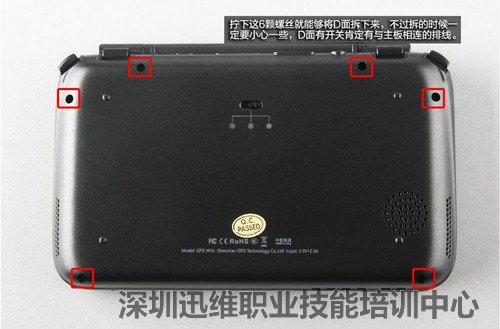

  拆机同样D面开始。拧下6颗螺丝就可以将D面拆下,拆时一定要小心,D面中间位置有一个散热风扇的转速调节开关,肯定有与主板相连的排线。

拧下D面的固定螺丝
拧下D面的固定螺丝

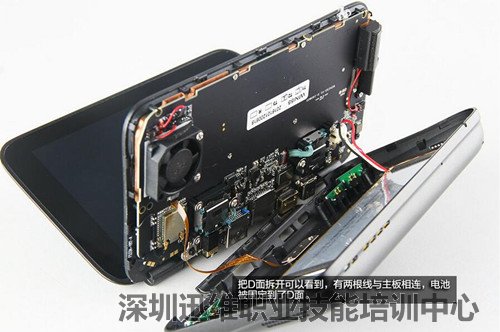

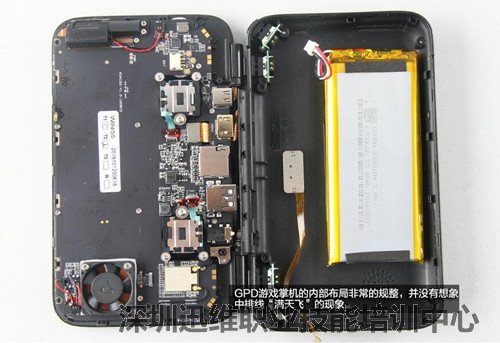

  把D面拆开,可以看到有两根线与主板相连,电池是被固定在D面的。

GPD WIN掌上游戏机 图4

GPD WIN掌上游戏机 图5

  GPD WIN掌上游戏机采用容量6700mAh 25.46Wh 电压3.8V的锂离子电池。

6700mAh 锂离子电池
6700mAh 锂离子电池

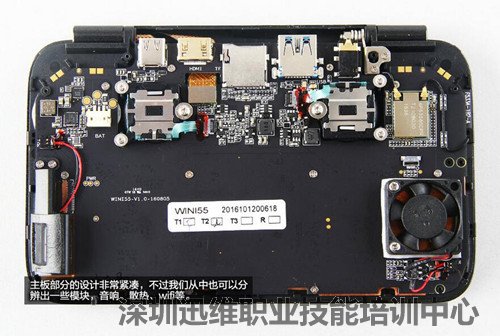

  拆开后的内部结构特写。

GPD WIN掌上游戏机拆机7

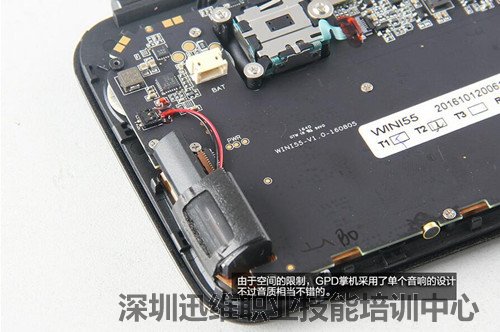

  主板上单音响特写。

单个音响
单个音响

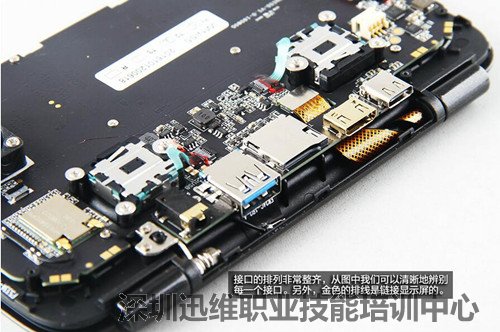

  主板上的接口部分特写。金色的排线是链接显示屏的。

主板上的接口
主板上的接口

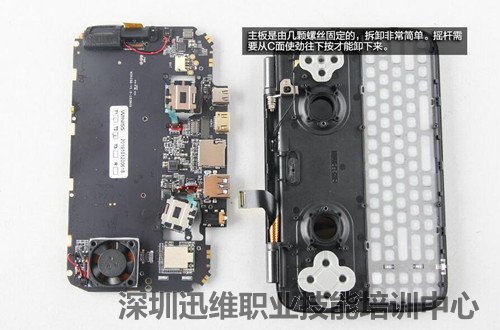

  拧下主板上的固定螺丝,就可以将主板拆下。摇杆需要从C面使劲向下按才能卸下。

主板分离
主板分离

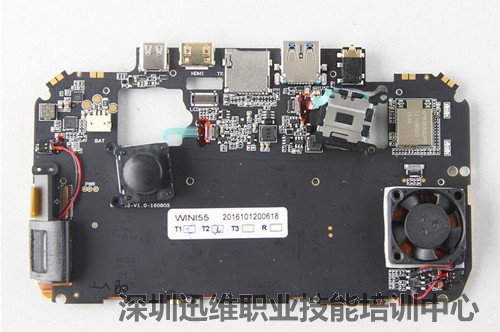

  拆下的GPD WIN掌上游戏机主板特写。
主板特写
主板特写

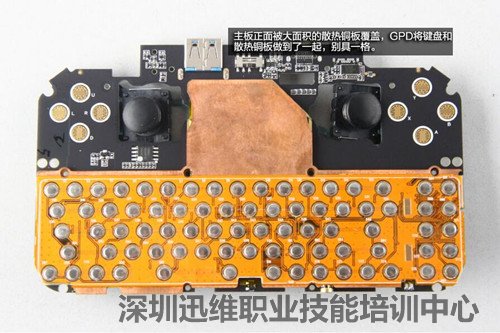

  主板正面覆盖着大面积的散热铜板,GPD将键盘和散热铜板做在了一起。

主板正面特写
主板正面特写

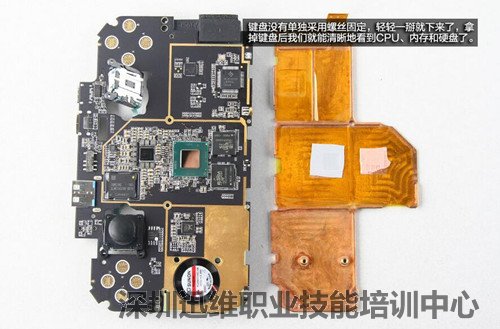

  键盘没有采用螺丝固定,轻轻一掰就可以取下,取下键盘后就可以看到主板上的CPU、内存和硬盘。

键盘与主板分离
键盘与主板分离

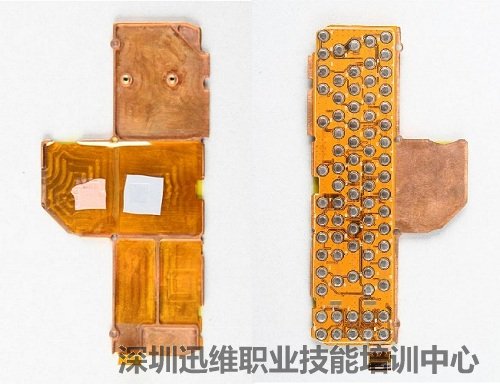

  键盘正、反面特写。

键盘面特写
键盘面特写

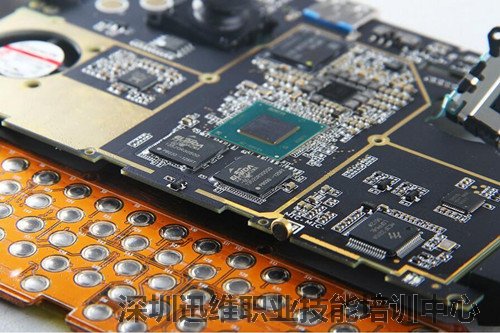

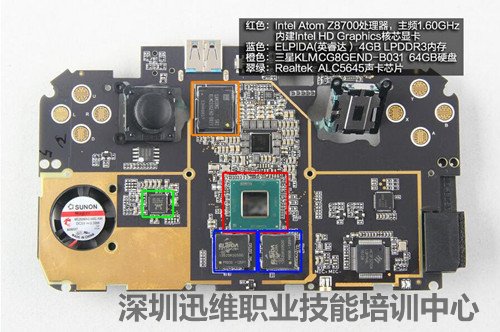

  主板芯片组:
红色:Intel Atom Z8700处理器,主频1.60GHz 内建Intel HD Graphics核心显卡
蓝色:ELPIDA(英睿达)4GB LPDDR3内存
橙色:三星KLMCG8GEND-B031 64GB硬盘
翠绿:Realtek ALC5645声卡芯片
主板芯片组
主板芯片组

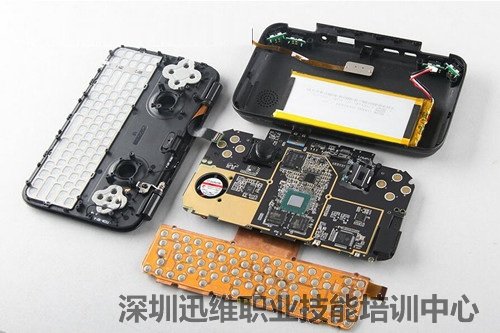

  GPD WIN掌上游戏机拆机到此结束。附拆机全家福。

全家福

GPD WIN掌上游戏机拆机全家福
GPD WIN掌上游戏机拆机全家福
