惠普傲慢X拆解教程

更新时间:2017-04-14 12:09:55


  惠普傲慢X采用了魔方式的立方体设计,搭载英特尔i7-6700K处理器,32GB内存,512GB SSD+3TB HDD存储容量以及2×GTX 1080的硬件配置,接近56斤的重量也给我们留下了深刻的印象。接下来,我们通过惠普傲慢X拆解,看看它的内部究竟是怎样的!

惠普傲慢X拆解 图1

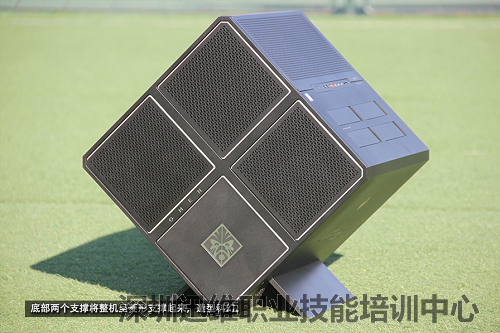

  底部两个支撑将整机呈菱形支撑起来。

惠普傲慢X拆解 图2

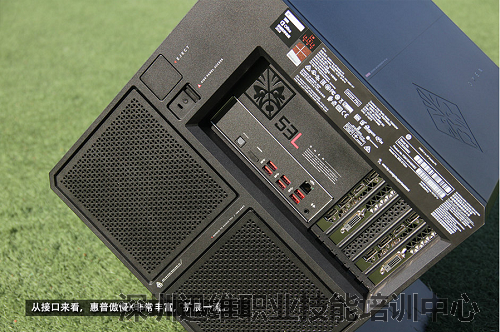

  机箱上的接口特写。

惠普傲慢X拆解 图3
机箱接口特写

惠普傲慢X拆解方法/步骤:

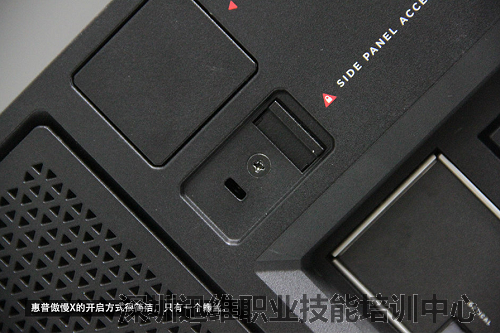

  惠普傲慢X的开启方式很简单,只有一个螺丝。

图4

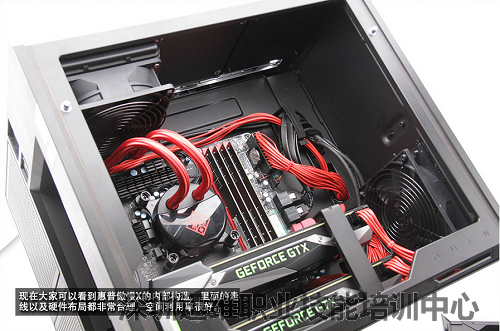

  惠普傲慢X的内部构造特写。

惠普傲慢X拆解 图5
内部结构特写

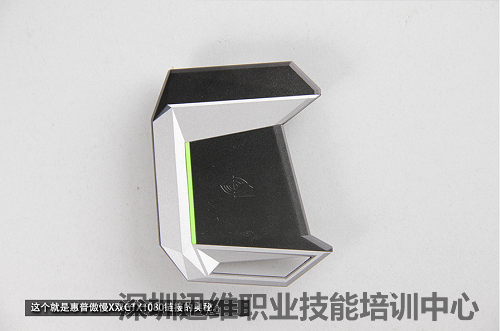

  惠普傲慢X采用双GTX1080显卡,图为链接两块显卡的桥接器。

惠普傲慢X拆解 图6
双GTX1080显卡

惠普傲慢X拆解 图7
桥接器

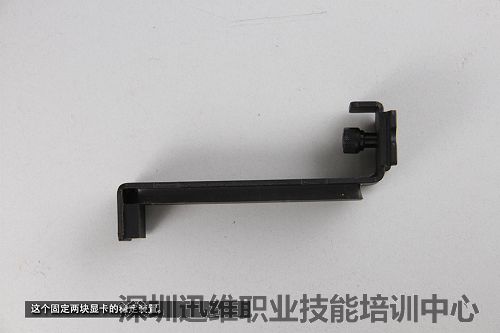

  固定两块显卡的稳定装置。

图8

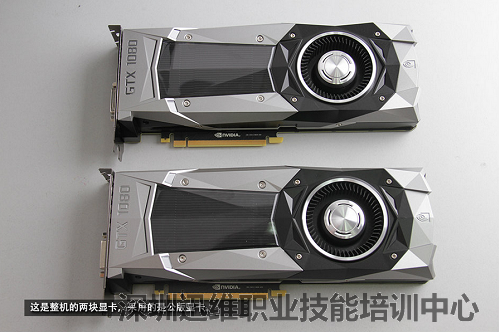

  双GTX1080显卡特写,采用的是公版显卡。


惠普傲慢X拆解 图9
双GTX1080显卡特写

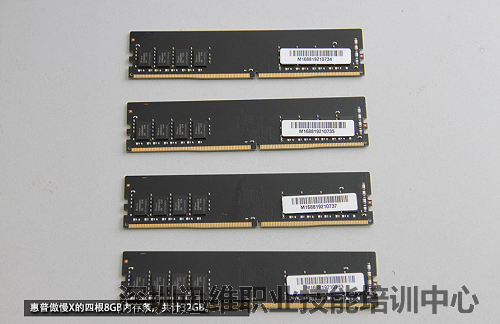

  四根来自海力士的8GB内存条,共计32GB。

图10
4*8GB内存条

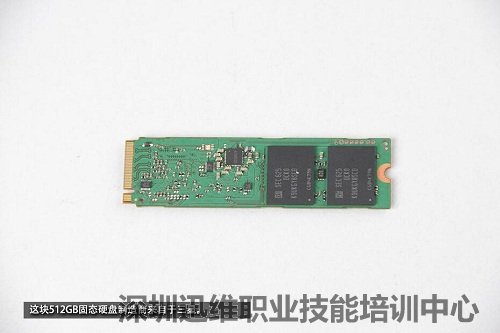

  来自三星的512GB固态硬盘正、背面特写。

惠普傲慢X拆解 图11
512GB固态硬盘

图12

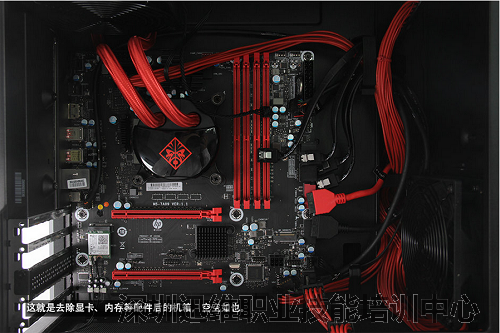

  去除显卡、内存等配件后的机箱特写。

图13
去除显卡、内存等配件后的机箱

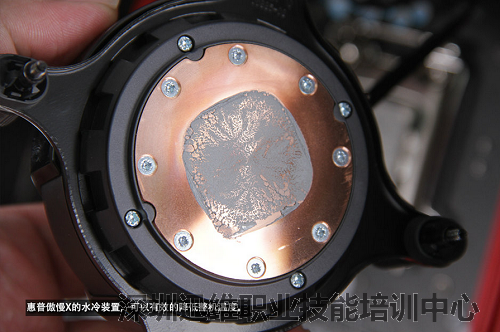

  水冷装置特写。

惠普傲慢X拆解 图14
水冷装置

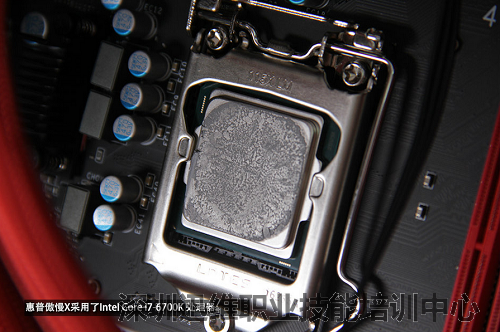

  Intel Core i7-6700K处理器


惠普傲慢X拆解 图15
Intel Core i7-6700K处理器

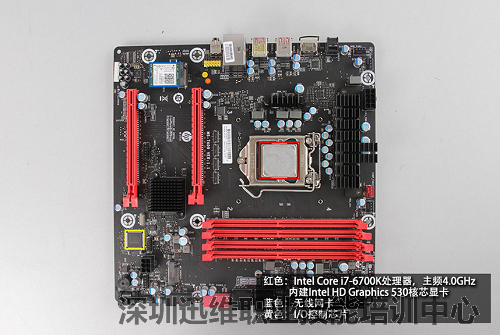

  主板上的芯片组:

  红色:Intel Core i7-6700K处理器,主频4.0GHz,内建Intel HD Graphics 530核心显卡
  蓝色:无线网卡
  黄色:I/O控制芯片

惠普傲慢X拆解 图16
主板芯片组

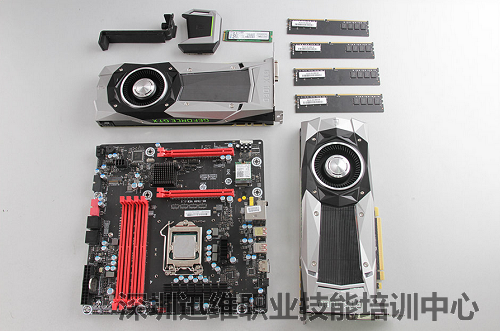

  惠普傲慢X拆解到此结束!附拆机全家福一张!

惠普傲慢X拆解 图17
惠普傲慢X拆解全家福
