小米6电源适配器拆解图赏

更新时间:2017-05-25 14:45:20

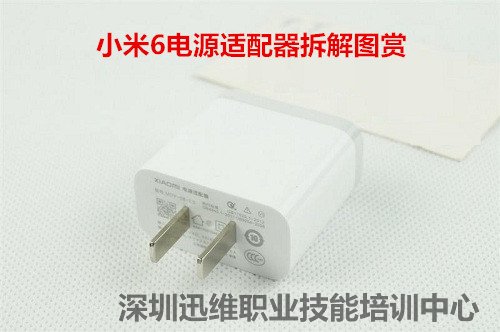

  今天拆解的主角是小米6电源适配器,小米6电源适配器单USB输出,外壳采用灰白两色拼接,外壳做工精致、体积小巧。那么它的内部做工又如何呢?下面让我们通过小米6电源适配器拆解来一探究竟吧!

小米6电源适配器拆解

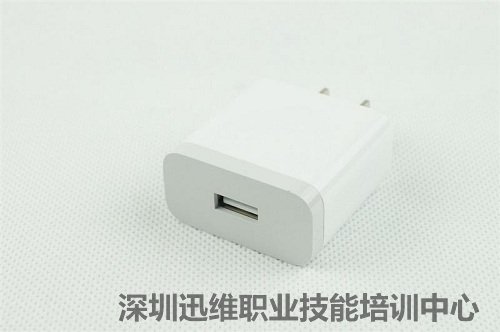

  由于是手机标配电源所以只采用了单USB输出。

单USB输出

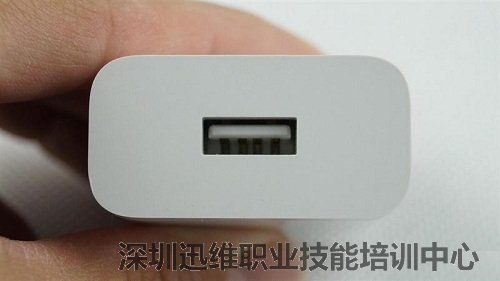

  USB插座的开孔很精致。

USB插座的开孔

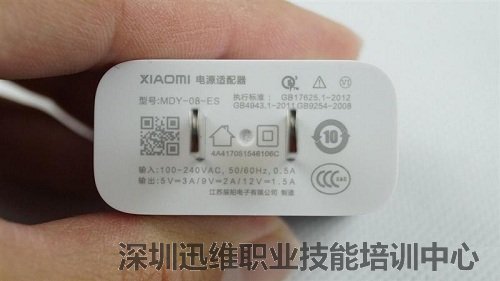

  小米6的电源适配器输出规格中规中矩,5V=3A、9V=2A、12V=1.5A。

输出规格

小米6电源适配器拆解方法/步骤:

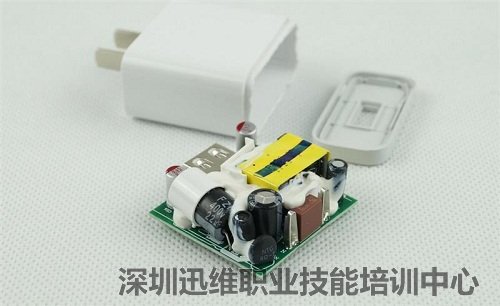

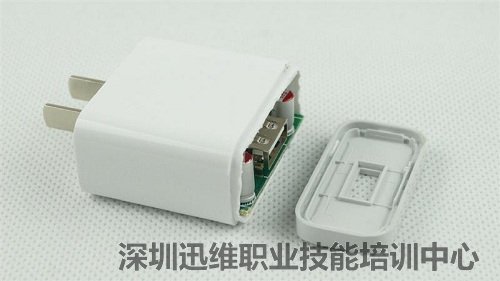

  电源采用超声波焊接,可以无损打开。

电源采用超声波焊接

  取出电源PCB。

取出电源PCB

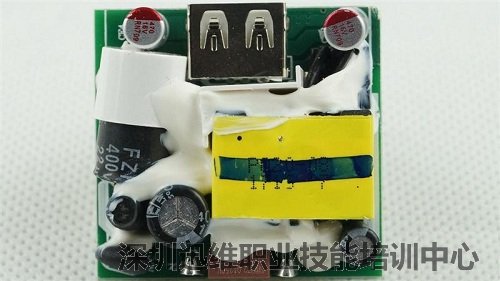

  电源正面受震动易损坏的元件全部使用绝缘胶固定。

使用绝缘胶固定

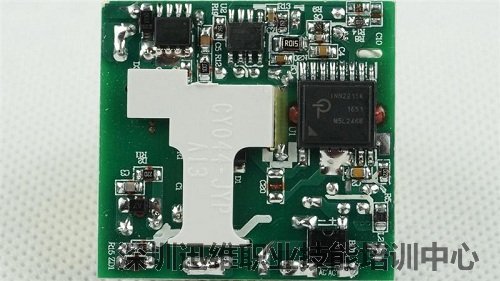

  电源PCB反面,元件数量并不是很多。

电源PCB反面

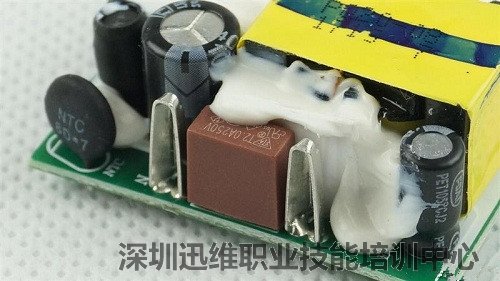

  市电插座触点,两触点之间的是保险丝。

市电插座触点之间的保险丝

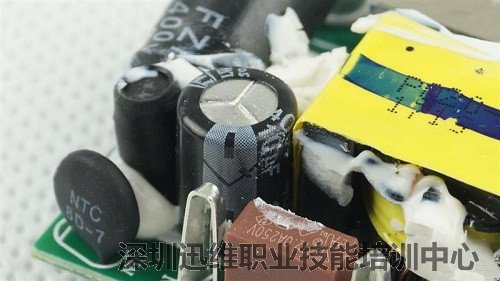

  防浪涌的NTC。

防浪涌的NTC

  戴有安全帽的一次侧主电容。

一次侧主电容

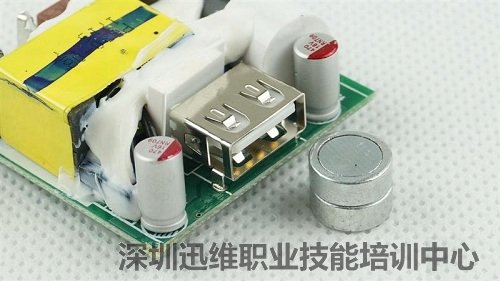

  USB插座特写。

USB插座特写

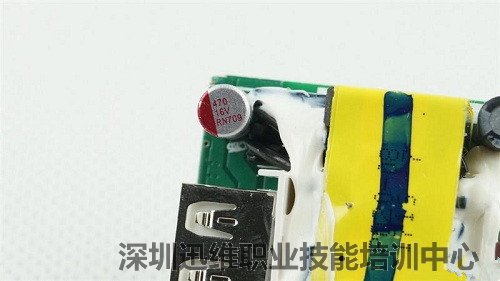

  低压输出端使用了两颗固态电容滤波,规格为16V 470微法。

两颗固态电容滤波

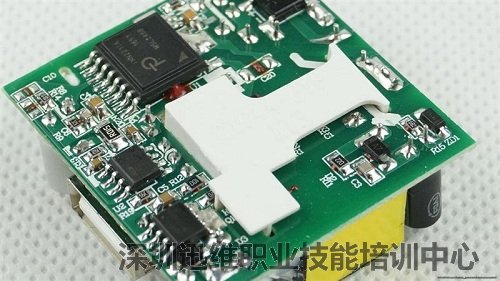

  高低压侧之间使用绝缘塑料片做隔离。

使用绝缘塑料片做隔离

  取下高低压侧之间的绝缘塑料片。

取下高低压侧之间的绝缘塑料片

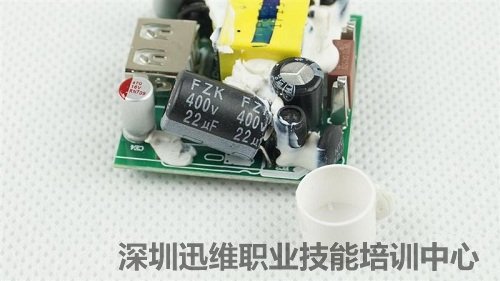

  去掉主电容的安全帽。

去掉主电容的安全帽

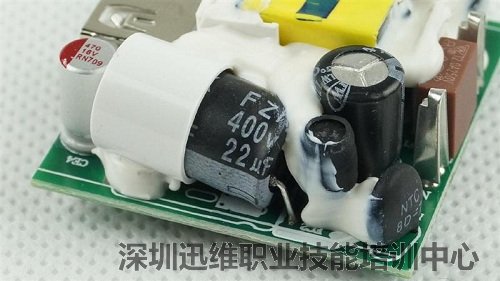

  一次侧主电容一共有两颗规格分别:400V 22微法、400V 10微法。FZK是电容的类型属于高频低阻抗长寿品。

一次侧主电容规格

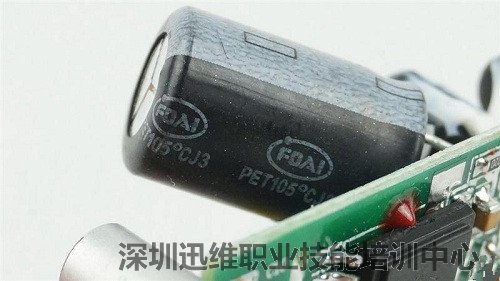

  一次侧主电容品牌来自江苏法拉电子(FOAI)。

一次侧主电容

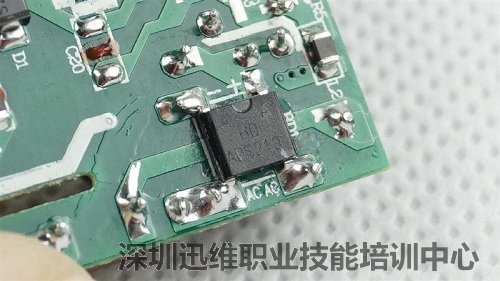

  整流桥,型号为ABS210。

整流桥

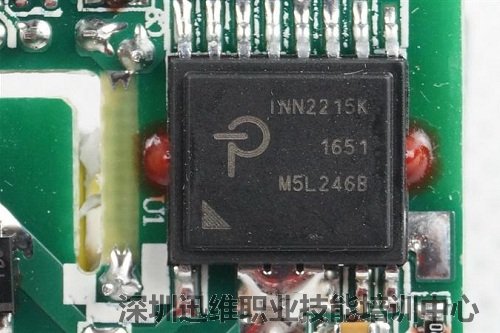

  来自PI,型号为INN2215K高集成度主控。包含扫描逆程控制器,650 V MOSFET,二次侧传感和同步整流驱动程序,支持快速充电协议3.0 USB-PD,连续调整输出电流和电压。

INN2215K高集成度主控

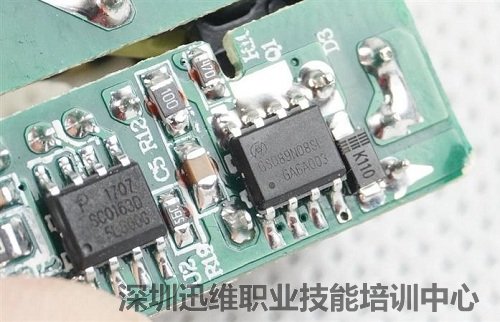

  同步整流N-MOS,来自恒泰科/Hunteck,型号GS089N08SL。

整流N-MOS

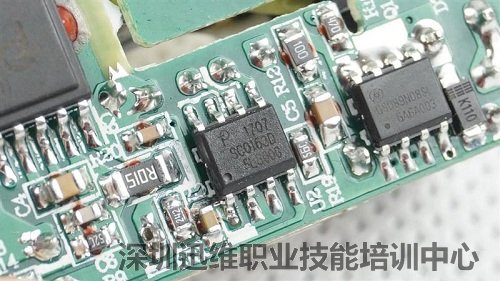

  同样来自PI的QC3.0识别IC,型号为SC0163D,兼容智能识别及QC2.0快充同时支持BC1.2及CTIS YD/T 1591-2009充电协议。

QC3.0识别IC

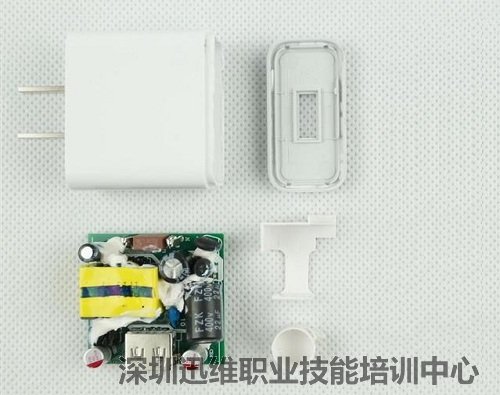

  小米6电源适配器拆解到此结束!附小米6电源适配器拆解全家福。

小米6电源适配器拆解全家福
