苹果电脑iMac Retina一体机 4K版完全拆解!

更新时间:2016-11-08 15:47:16

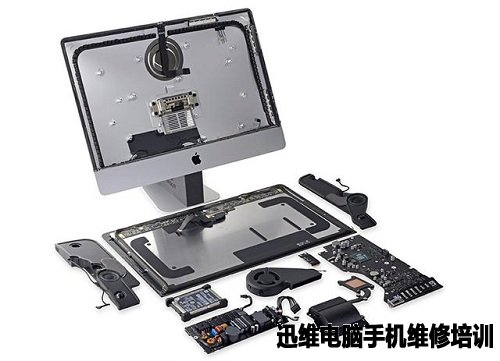

  苹果iMac Retina 4K采用了CPU、内存都焊接在主板上的设计,无法自行更换,且只配备了一个硬盘位,用户并不能自行添加硬盘,所以想要自己升级的小伙伴就洗洗睡吧,自己是没法搞定的,接下来我们对iMac Retina进行拆机!

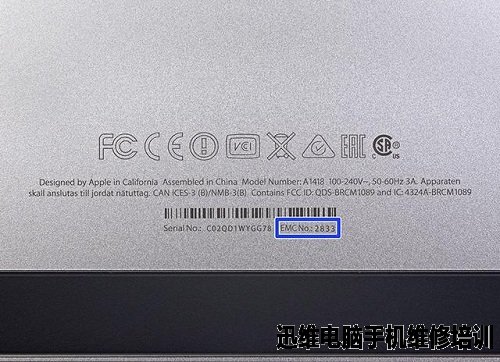

  4K版的EMC代号为2833,非4K版本的EMC代号则为2889。


苹果电脑iMac Retina一体机 4K版完全拆解!

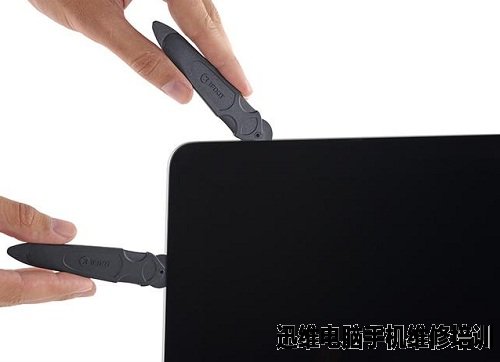

图1 苹果电脑iMac Retina拆解
苹果电脑iMac Retina一体机 4K版完全拆解!
图2 苹果电脑iMac Retina拆解

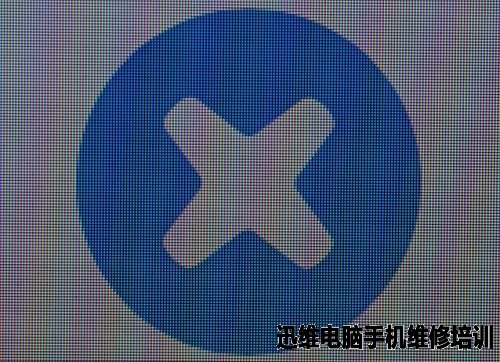

  4K版iMac显示屏效果。

苹果电脑iMac Retina一体机 4K版完全拆解!
图3 苹果电脑iMac Retina拆解

  非4K版iMac 1080P显示屏效果。

苹果电脑iMac Retina一体机 4K版完全拆解!
图4 苹果电脑iMac Retina拆解

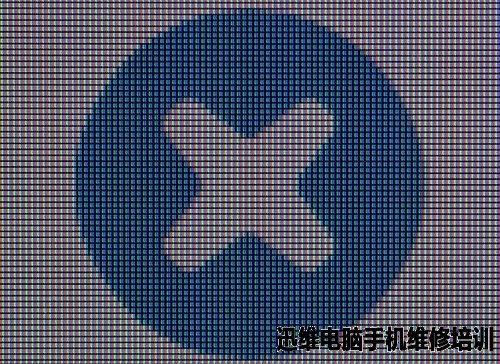

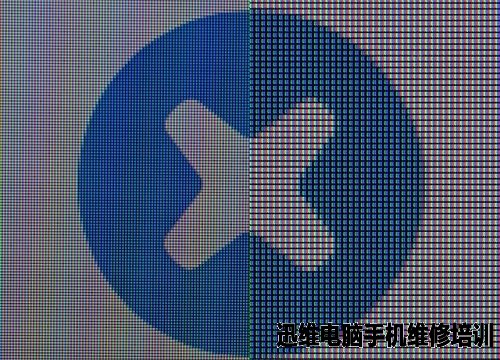

  4K版iMac显示屏和非4K版iMac 1080p显示屏对比:940多万个像素和207万个像素的对比,超过4.5倍差距,4K版不愧是堪称视网膜级别的。

苹果电脑iMac Retina一体机 4K版完全拆解!
图5 苹果电脑iMac Retina拆解

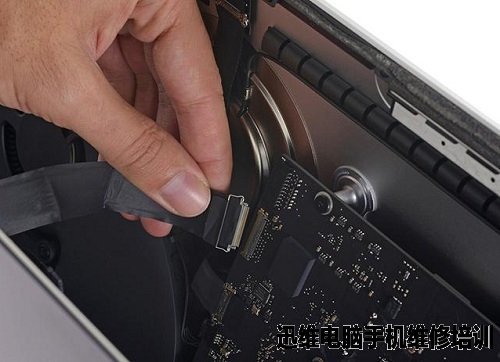

  为了满足4K分辨率的带宽需求,显示器排线从非4K版的iMac的12.4毫米增宽至16.4毫米。

苹果电脑iMac Retina一体机 4K版完全拆解!
图6 苹果电脑iMac Retina拆解
苹果电脑iMac Retina一体机 4K版完全拆解!
图7 苹果电脑iMac Retina拆解

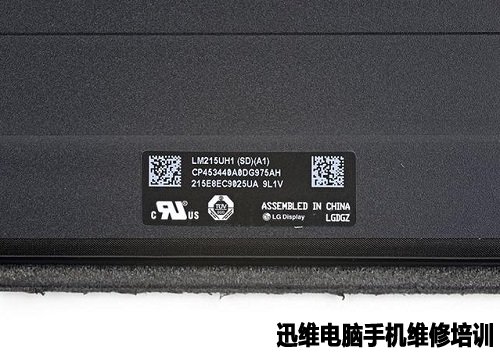

  与非4K版本一样,4K版本iMac的显示器依然是由LG制作的。型号为LM215UH1(SD)(A1),非4K版本的型号为LM215WF3(SD)(D5),但它在消费级产品上是第一批支持DCI-P3色域的。

苹果电脑iMac Retina一体机 4K版完全拆解!
图8 苹果电脑iMac Retina拆解
苹果电脑iMac Retina一体机 4K版完全拆解!
图9 苹果电脑iMac Retina拆解

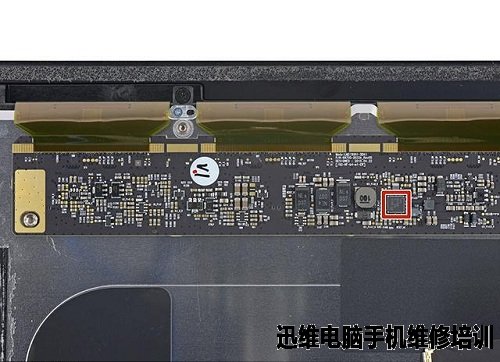

  红色:德州仪器TPS65168高分辨率完全可编程液晶偏压器

苹果电脑iMac Retina一体机 4K版完全拆解!
图10 苹果电脑iMac Retina拆解
苹果电脑iMac Retina一体机 4K版完全拆解!
图11 苹果电脑iMac Retina拆解

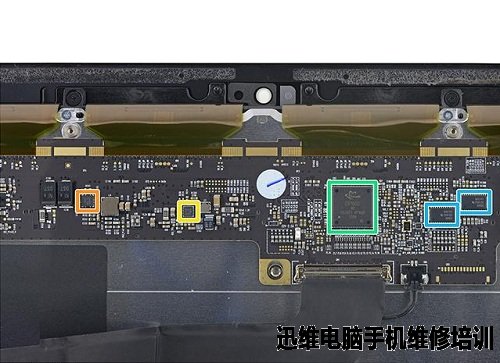

  橙色:德州仪器TPS54320 4.5-17V输出、3A同步降压转换器
  黄色:德州仪器TPS54218 4.5-17V输出、3A同步降压转换器
  绿色:Parade DP655液晶计时控制器(5K 27寸里也是它)
  青色:德州仪器NH245 55K G4

苹果电脑iMac Retina一体机 4K版完全拆解!
图12 苹果电脑iMac Retina拆解

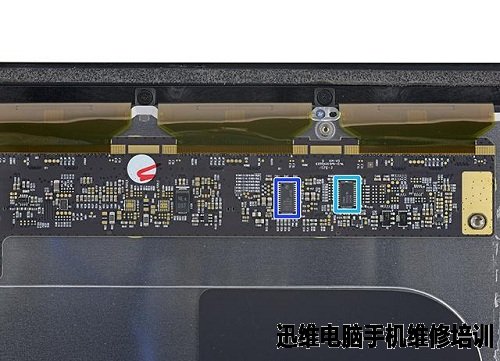

  浅蓝色:德州仪器TPS54231降压变流器
  深蓝色:德州仪器BUF16821可编程伽马电压生成器

苹果电脑iMac Retina一体机 4K版完全拆解!
图13 苹果电脑iMac Retina拆解

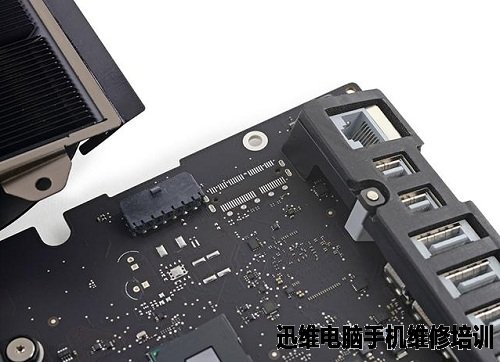

  没有可供Fusion混合硬盘安装的接口插槽,如果你想要的话就必须在购买的时候选择,想要以后再升级是别想了。

苹果电脑iMac Retina一体机 4K版完全拆解!
图14 苹果电脑iMac Retina拆解

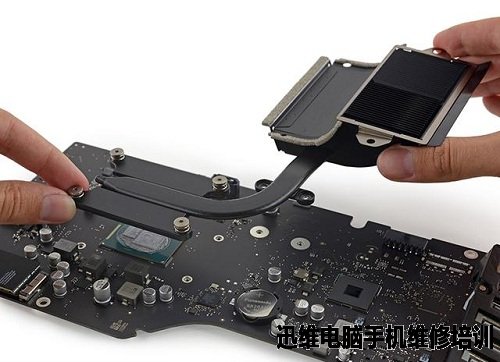

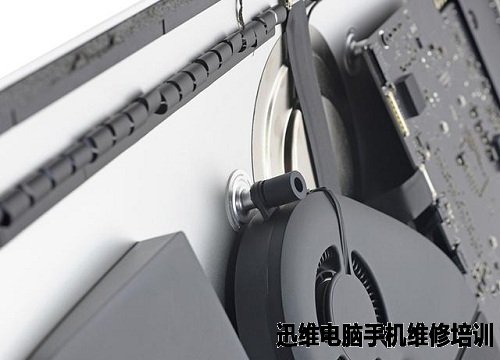

  散热设计也比非4K版本强大了很多,热管直通Broadwell处理器的上方。

苹果电脑iMac Retina一体机 4K版完全拆解!
图15 苹果电脑iMac Retina拆解

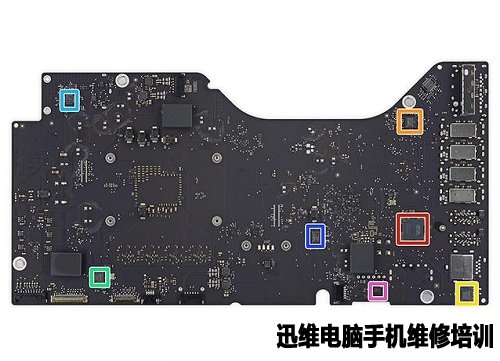

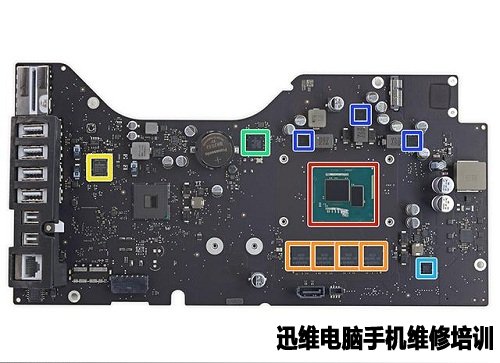

  红色:英特尔 SR2AJ 酷睿 i5-5675R 3.1 GHz四核处理器(4M高速缓存,睿频高达 3.60 GHz )与 英特尔 Iris Pro Graphics 6200 显核
  橙色:三星 K4E6E304EE-EGCF 16Gbit LPDDR3 1867MHz的SDRAM内存(4颗内存芯片,共8 GB容量)
  黄色:博通 BCM5776 千兆以太网控制器
  绿色:德州仪器 LM4FS1EH SMC控制器
  浅蓝:德州仪器 HD3SS213 5.4Gbps DisplayPort 1.2a 2:1/1:2差分开关
  深蓝:仙童半导体 FDMF6808N超小尺寸,高性能,高频的DrMOS模块

苹果电脑iMac Retina一体机 4K版完全拆解!
图16 苹果电脑iMac Retina拆解

  红色:英特尔 DSL5520 Thunderbolt 2控制器
  橙色:Cirrus Logic 4208-CRZ音频控制器
  黄色:台达 8904C-F过滤器
  绿色: Vimicro VC0359相机处理器
  浅蓝:Intersil ISL6372CRTZ电源控制器
  深蓝:华邦 25064FVIQ
  紫色:Internation Rectifier IRFH3702 30V Single N-Channel HEXFET Power MOSFET驱动器

苹果电脑iMac Retina一体机 4K版完全拆解!
图17 苹果电脑iMac Retina拆解

  集合图:

苹果电脑iMac Retina一体机 4K版完全拆解!

图18 苹果电脑iMac Retina拆解


  苹果电脑iMac Retina拆解到此结束!
