无线WiFi家用智能摄像机拆机图解!

更新时间:2016-12-13 09:55:53

  无线WIFI摄像机(简称摇头机)是一款通过手机APP远程观看视频的安防监控设备。现已大范围的使用在家庭、商铺、餐厅、教学等等的监控防盗上。现在我们就来全方位的拆解这一款无线WiFi家用智能摄像机。

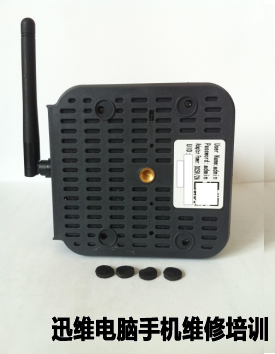

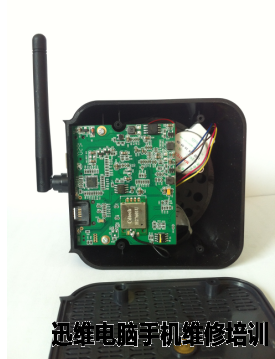

  先去掉底部4个防滑垫,卸下4颗螺丝钉,露出主板。

无线WiFi家用智能摄像机拆机图解!
图1 家用智能摄像机拆机
无线WiFi家用智能摄像机拆机图解!
图2 家用智能摄像机拆机

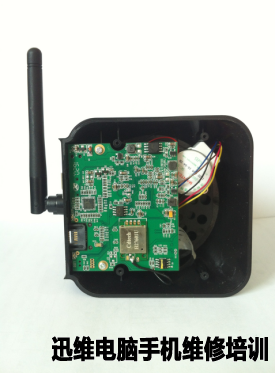

  把固定主板的2颗螺丝拆下,然后再把主轴2颗螺丝拆下,准备机身分离。

无线WiFi家用智能摄像机拆机图解!
图3 家用智能摄像机拆机
无线WiFi家用智能摄像机拆机图解!
图4 家用智能摄像机拆机

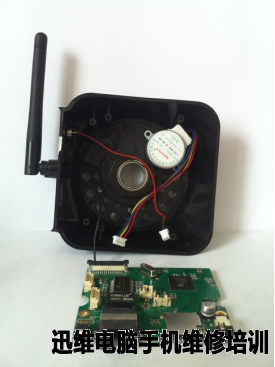

  螺丝拆下后,再把各信号线、电源线拔下来,底座与摇头部分就分离了。

无线WiFi家用智能摄像机拆机图解!
图5 家用智能摄像机拆机
无线WiFi家用智能摄像机拆机图解!
图6 家用智能摄像机拆机

  底座上的WIFI天线与主板是焊在一起的,如果没必要不要分离。

无线WiFi家用智能摄像机拆机图解!
图7 家用智能摄像机拆机
无线WiFi家用智能摄像机拆机图解!
图8 家用智能摄像机拆机

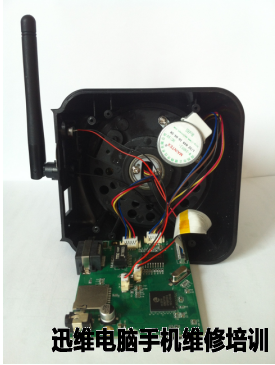

  主板正面及反面:此时,可以看到主板上用的什么主芯片及各模块使用的芯片、元件。

  主板主要芯片使用:HI3518、ULN2803、 RTL8201f

无线WiFi家用智能摄像机拆机图解!
图9 家用智能摄像机拆机
无线WiFi家用智能摄像机拆机图解!
图10 家用智能摄像机拆机

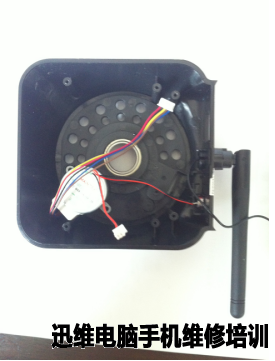

  将摇头模块的两颗螺丝拆下后,镜头模块与电机旋转模块分离。

无线WiFi家用智能摄像机拆机图解!
图11 家用智能摄像机拆机
无线WiFi家用智能摄像机拆机图解!
图12 家用智能摄像机拆机

  将摇头模块两侧的4颗螺丝拆下后,摇头模块即可分解。

无线WiFi家用智能摄像机拆机图解!
图13 家用智能摄像机拆机
无线WiFi家用智能摄像机拆机图解!
图14 家用智能摄像机拆机

  将镜头模块的4颗螺丝拆下,即可分离出红外灯板与镜头板。

无线WiFi家用智能摄像机拆机图解!
图15 家用智能摄像机拆机
无线WiFi家用智能摄像机拆机图解!
图16 家用智能摄像机拆机

  镜头板关系到图像的清晰度,一般摇头机都是使用3.8MM的镜头。用户也可以根据使用环境来选择2.8MM、6MM、12MM。

  纯镜头(里面还要分滤光片和镜片),一般用户尽量不要用手直接触摸镜头上的琉璃片。

无线WiFi家用智能摄像机拆机图解!
图17 家用智能摄像机拆机
无线WiFi家用智能摄像机拆机图解!
图18 家用智能摄像机拆机
无线WiFi家用智能摄像机拆机图解!
图19 家用智能摄像机拆机
无线WiFi家用智能摄像机拆机图解!
图20 家用智能摄像机拆机

  红外灯板由8颗LED灯和1个光敏电阻组成,LED灯的好坏,直接影响着夜间图像的质量。 光敏电阻如果出现问题,那么LED灯就不会被开启,那么晚上如果没有灯光的话,摄像机就什么也看不见了。

无线WiFi家用智能摄像机拆机图解!
图21 家用智能摄像机拆机
无线WiFi家用智能摄像机拆机图解!
图22 家用智能摄像机拆机

  摇头机的2个马达(W-24BYJ-DC/5V)用来使用摇头机进行上、下、左、右旋转。

  如果哪天摇头机不能旋转了,一般都是因为马达故障或者是齿轮磨损了。8欧1W喇叭1个,用来实现对讲时播放声音。


无线WiFi家用智能摄像机拆机图解!
图23 家用智能摄像机拆机
无线WiFi家用智能摄像机拆机图解!
图24 家用智能摄像机拆机
