iPad mini不显示故障维修
机器型号：iPad mini
故障现象：
客户描述充电时不显示了。接稳压电源开机测试，开机电流为正常进系统电流，插上USB数据线能检测到设备。
维修过程：

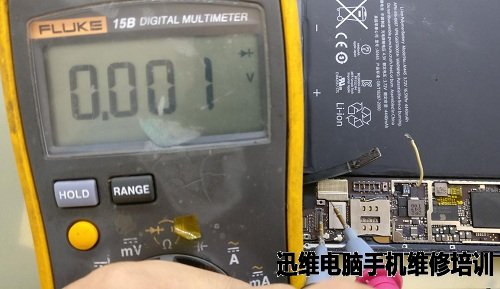

确定故障范围后，测量显示屏连接座二极体值发现PPVCC_MAIN_LCD_SW_CONN对地短路。
iPad mini不显示故障维修 图1

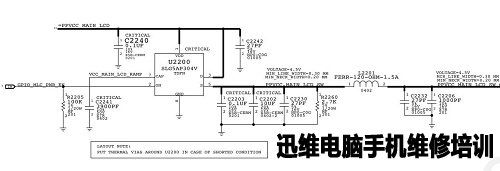

追查PPVCC_MAIN_LCD_SW_CONN产生电路。如图：
iPad mini不显示故障维修 图2

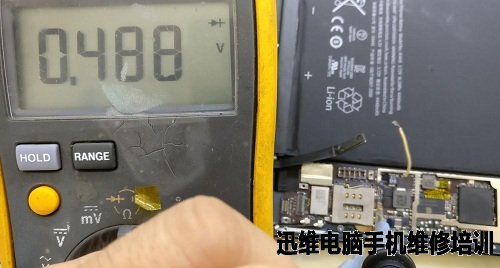

测量U2200输出5脚二极体值PPVCC_MAIN_LCD_SW没有短路。
iPad mini不显示故障维修 图3

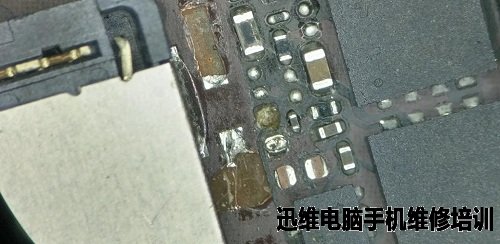

拆掉L2201电感后，发现到显示屏接口座子一端板层已烧坏。
iPad mini不显示故障维修 图4
拔掉焊盘后挖出孔还是短路，没办法只能从显示屏连接座处割断PPVCC_MAIN_LCD_SW_CONN几脚的连接线路。
iPad mini不显示故障维修 图5

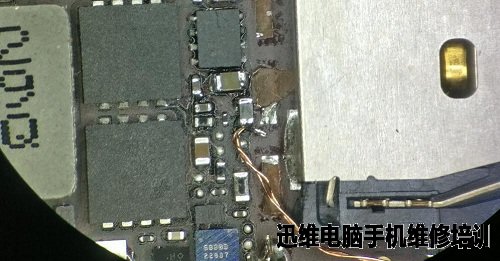

割断线路后直接焊接一条飞线接到L2201电感处。
iPad mini不显示故障维修 图6
iPad mini不显示故障维修 图7
飞好线后开机测试供电已正常产生，接屏后故障修复。
iPad mini不显示故障维修 图8
————完————
