酷派改变者S1首发拆解！
下面小编给大家带来酷派改变者S1的首发拆解，看其内在做工是否对得起旗舰之名。

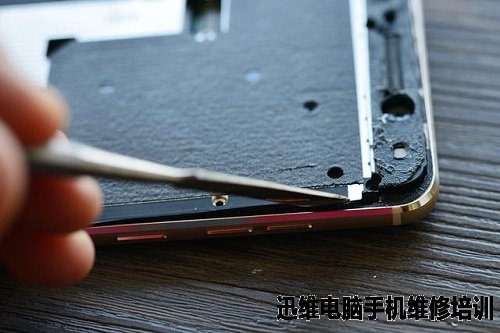

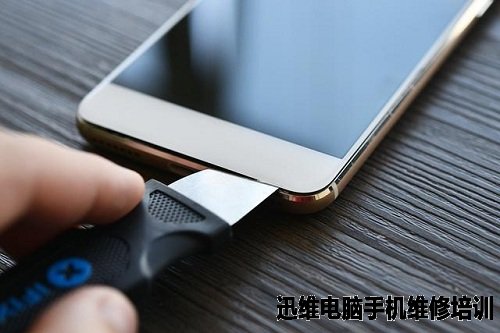

酷派改变者S1采用了无螺丝设计，在拆解的时候需要使用热带机吹开屏幕与机身之间的粘合剂，这种设计的好处在于可以保证机身的统一性，但对于维修而言就有些困难，因此不推荐小伙伴们自己拆机。
图1 酷派改变者S1拆解

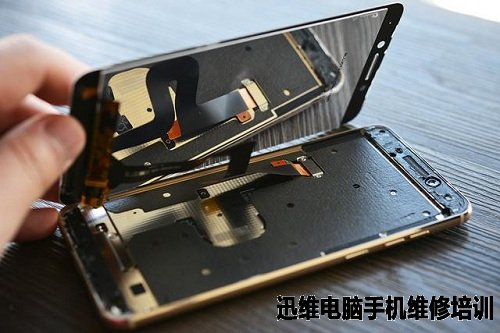

揭开屏幕，可以看到改变者S1采用了触摸屏、液晶屏一体化设计。
图2 酷派改变者S1拆解

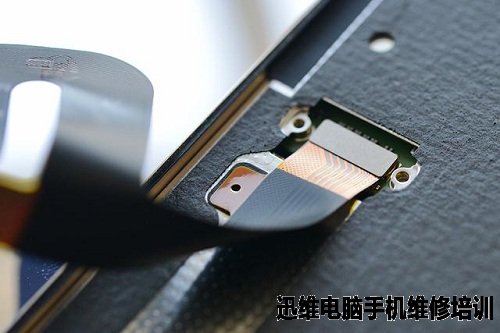

相比其它手机，改变者S1的屏幕与机身之间仅仅只有一条排线连接，并且在排线处做了相应的固定。
图3 酷派改变者S1拆解

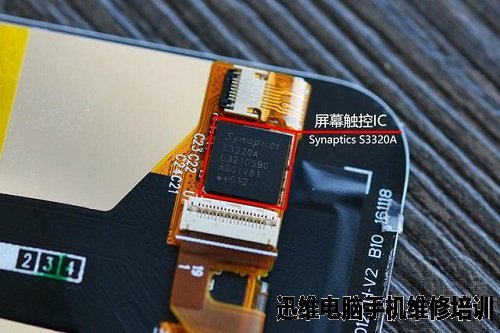

触控IC就粘贴在排线上，其采用了一枚来自Synaptics的S3320A触控IC。
图4 酷派改变者S1拆解

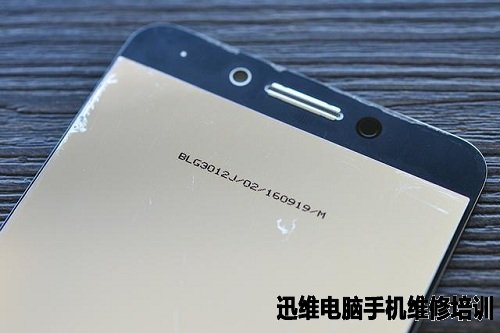

屏幕虽然有序列号，但小编找了很久都没有找到这块屏幕来自哪里。
图5 酷派改变者S1拆解

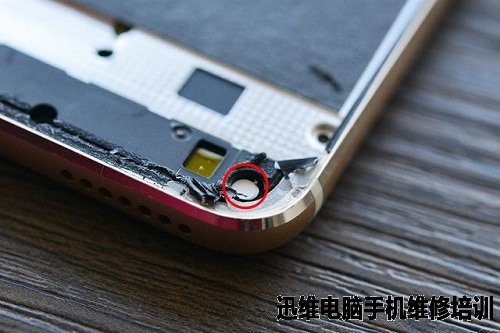

下面拆中盖板，中盖板用了超多的螺丝固定，保障机身的强度，易碎贴在机身的右下角。
图6 酷派改变者S1拆解
四个角都留有空隙，只需要轻轻一撬就可以撬开中盖板，中盖板与主板之间没有排线连接。
图7 酷派改变者S1拆解
改变者S1的主板采用了业界流行的三段式设计，主要的元件均位于上面的主板上。提醒一下小伙伴们，拆卸主板的时候不要忘了把主板上的两颗螺丝拆开。
图8 酷派改变者S1拆解

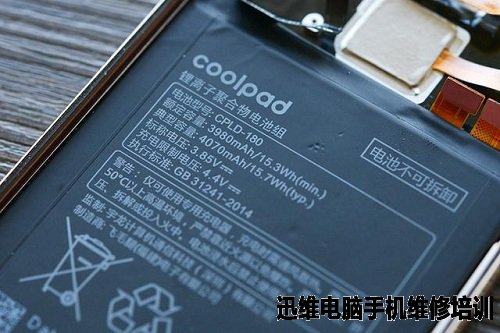

酷派改变者S1内置了一块典型容量为4070mAh的锂电池。
图9 酷派改变者S1拆解

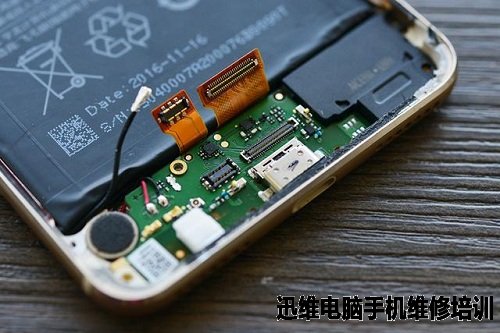

Type-C接口，震动模块均在下方的小板处，但小板上并没有搭载芯片。
图10 酷派改变者S1拆解

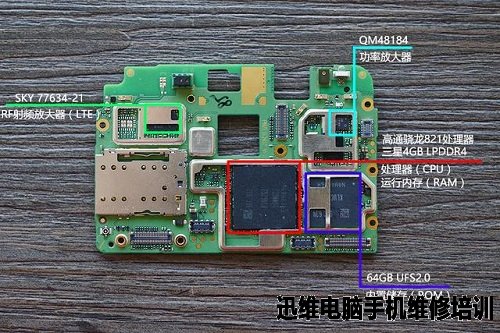

主板正面，那枚硕大的芯片就是改变者S1的处理器与运存联合封装模块。
图11 酷派改变者S1拆解

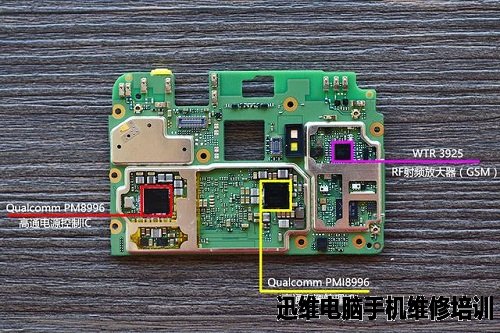

主板背面的集成度也很高。
图12 酷派改变者S1拆解

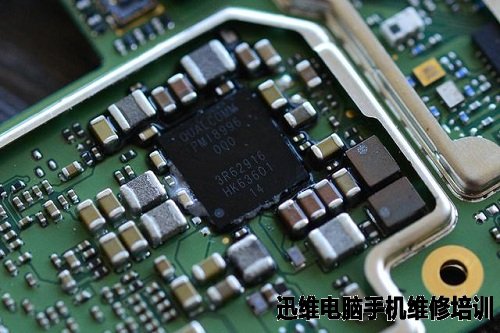

更多细节：PMI8996，高通电源管理IC。
图13 酷派改变者S1拆解

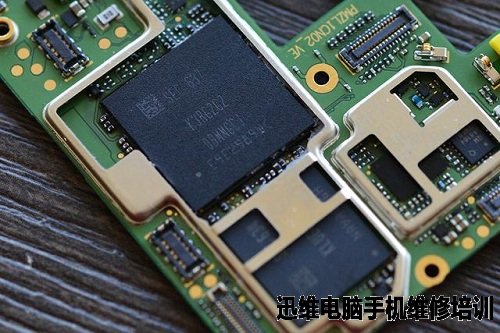

更多细节：骁龙821与三星4GB运存联合封装模块。
图14 酷派改变者S1拆解

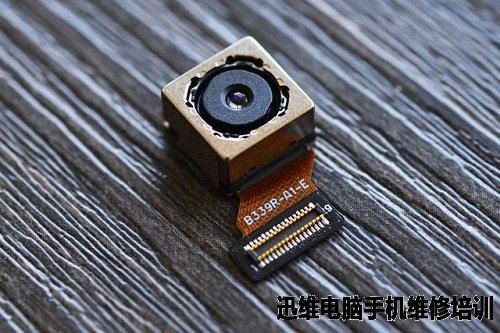

更多细节：1600万像素主摄像头，索尼IMX298传感器。
图15 酷派改变者S1拆解

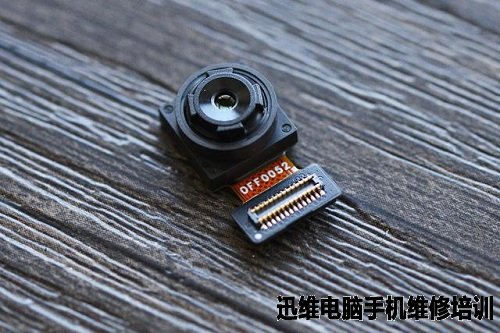

更多细节：800万像素前置摄像头。
图16 酷派改变者S1拆解

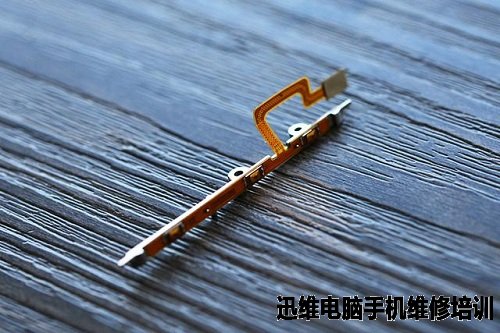

更多细节：右侧电源键、音量键排线。
图17 酷派改变者S1拆解

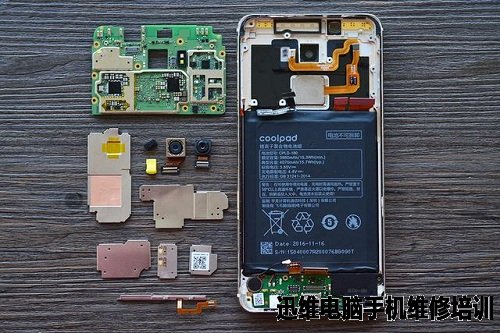

集合图：
图18 酷派改变者S1拆解
