苹果平板电脑ipad Pro拆机图解

更新时间:2016-01-11 13:42:41

  苹果平板电脑iPad Pro配备了全新的A9X处理器,性能是上代的1.8倍,4GB内存,有32GB版本和128GB版本可选。它还配备了一块分辨率为2732×2048的12.9英寸高清显示屏以及一颗800万像素的主摄像头,续航能力也能达到10个小时。搭载了12.9英寸显示屏苹果平板电脑iPad  Pro配备了“适当”的键盘和触控板。不过,苹果平板电脑iPad  Pro的屏幕明显更为出色。它支持触摸,多任务处理,所运行的iOS 9系统带来了多个改进。

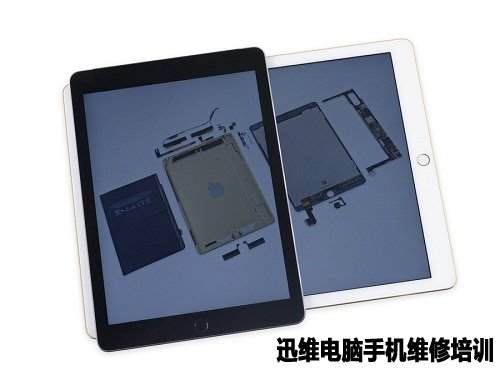

  1、屏幕确实大了不少,相比于上一代大约增加了78%



苹果平板电脑ipad Pro拆机图解
图一苹果平板电脑ipad Pro拆机

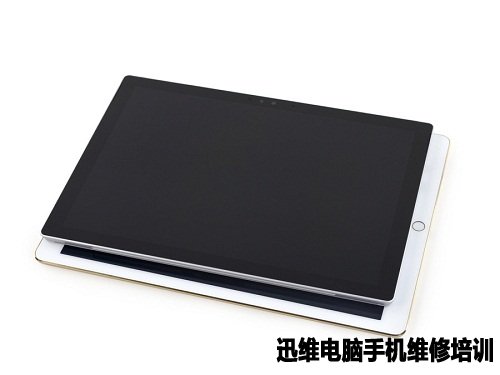

  2、即便和之前的Suface Pro 4相比,苹果平板电脑iPad  Pro也是大了一圈,不过本身却更为轻薄,整体厚度薄了1.55mm。
苹果平板电脑ipad Pro拆机图解
图二苹果平板电脑ipad Pro拆机

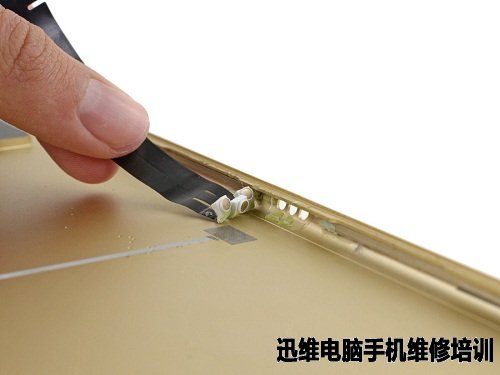

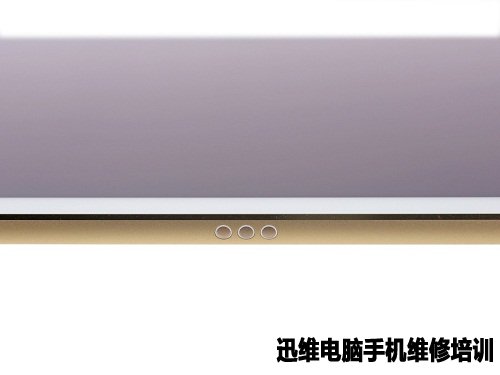

  3、图中为Smart Connector接口,用于蓝牙键盘和苹果平板电脑iPad  Pro之间的连接,让苹果平板电脑iPad Pro具备更强的文字录入能力。

苹果平板电脑ipad Pro拆机图解
图三苹果平板电脑ipad Pro拆机

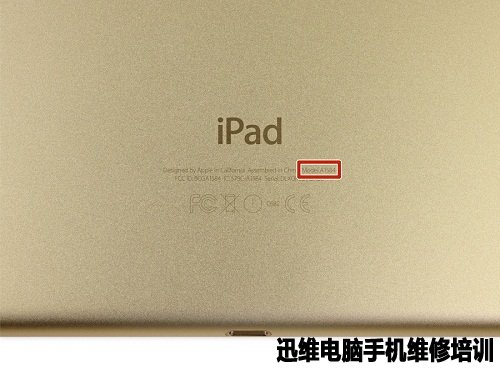

  4、要确定一下该平板的具体型号以及一些监管信息,如图所示,该平板的具体型号为A1584。

苹果平板电脑ipad Pro拆机图解
图四苹果平板电脑ipad Pro拆机

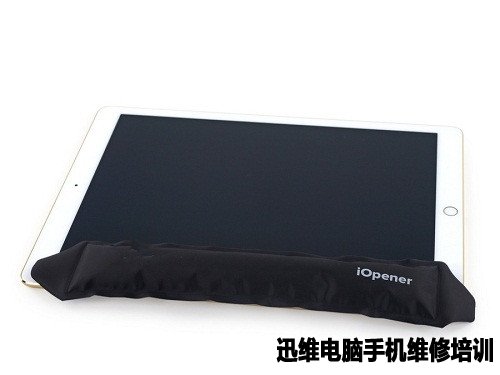

  5、要先将iOpener加热以后放到平板的边缘,从而融化屏幕边上的粘合剂。

图五苹果平板电脑ipad Pro拆机

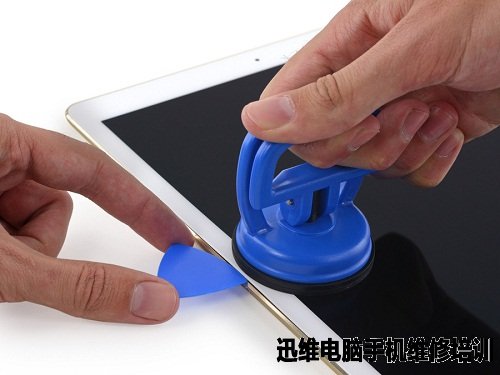

  6、融化以后我们用吸盘打开平板的屏幕,放入开机片,打开屏幕面板。

苹果平板电脑ipad Pro拆机图解
图六苹果平板电脑ipad Pro拆机

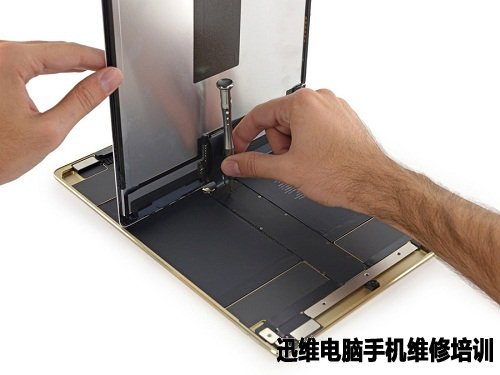

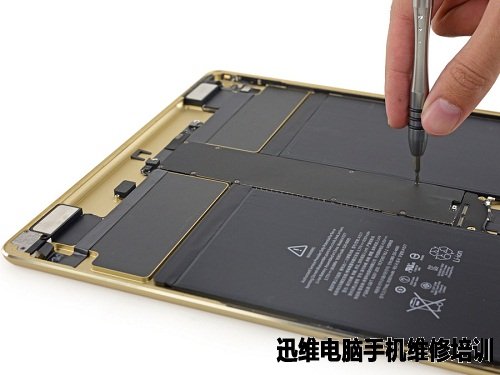

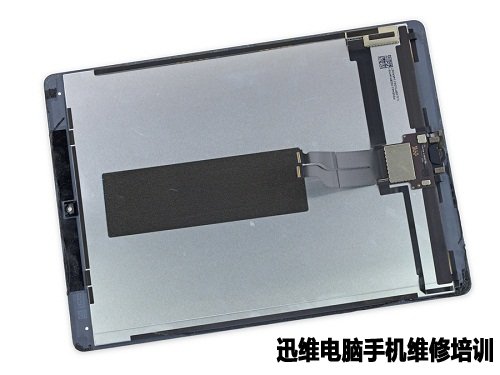

  7、融化粘合剂后要轻轻打开屏幕面板,这里有屏幕排线,我们要拧下螺丝后才能将屏幕完全拆除下来。

苹果平板电脑ipad Pro拆机图解
图七苹果平板电脑ipad Pro拆机

  8、由于螺丝比较紧实,拧螺丝的过程还是比较费力气的,图为已经完全拆除的屏幕面板。

苹果平板电脑ipad Pro拆机图解
图八苹果平板电脑ipad Pro拆机

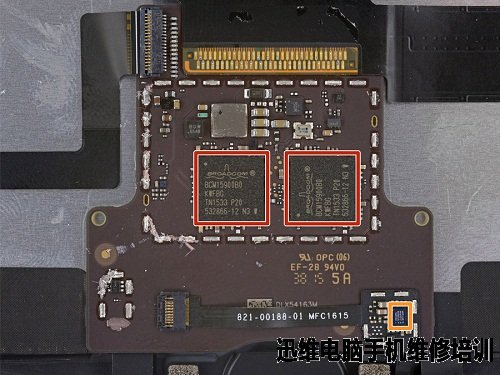

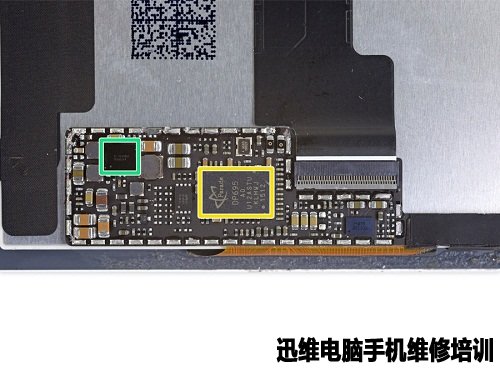

  9、然后我们来看一下屏幕面板上芯片的主要组成,图中两个红色的区域为博通的BCM15900B0网卡芯片;右下角橘黄色位置为恩智浦8416A1 Touch ID传感器。

苹果平板电脑ipad Pro拆机图解
图九苹果平板电脑ipad Pro拆机

  10、然后我们来看一下屏幕面板上芯片的主要组成,图中两个红色的区域为博通的BCM15900B0网卡芯片;右下角橘黄色位置为恩智浦8416A1 Touch ID传感器。

苹果平板电脑ipad Pro拆机图解

图十苹果平板电脑ipad Pro拆机

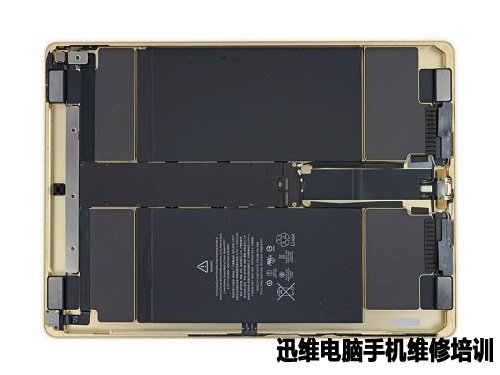

  11、再来看另一边,相比之前几代的苹果平板电脑ipad,iPad Pro的不同不仅只体现在逻辑板上米,四个角的扬声器也是能体现它和前几代产品内部构造不同的所在。而我们也相信无论是电池的增加比例,还是各种元件之间的空间利用都是苹果在平衡了重量、发声以及功耗、续航以后才做出的决定。

苹果平板电脑ipad Pro拆机图解
图十一苹果平板电脑ipad Pro拆机

  12、接下来要开始拆除的元件为主摄像头,在此之前还是要用剥线器挑开相关排线后再把摄像头取下来。

苹果平板电脑ipad Pro拆机图解
图十二苹果平板电脑ipad Pro拆机

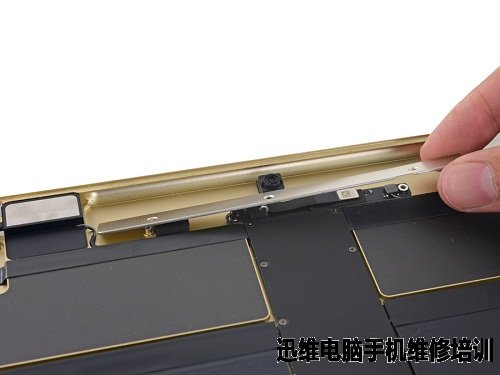

  13、前置摄像头被放到了这个金属片后,要拧下几颗螺丝以后才能顺利的把它取下来。

苹果平板电脑ipad Pro拆机图解
图十三苹果平板电脑ipad Pro拆机

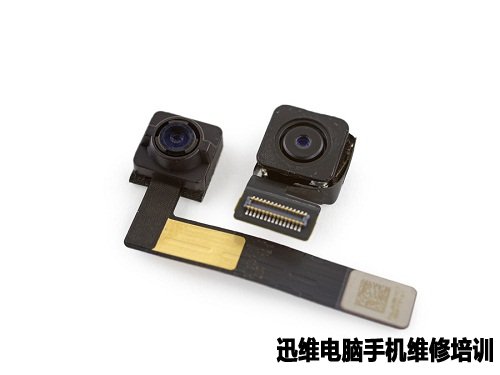

  14、图片左侧为120万像素的前置摄像头,摄像头本身支持720P的视频录制;右侧较小的那个为800万像素的主摄像头,本身也可录制1080P的高清影像。

苹果平板电脑ipad Pro拆机图解
图十四苹果平板电脑ipad Pro拆机

  15、正在拆除的为EMI屏蔽罩,我们也是首次在iPad上发现这个东西,它不仅保护逻辑电路板不受干扰,也能起到隐藏电缆连接器和固定逻辑板的作用。

苹果平板电脑ipad Pro拆机图解
图十五苹果平板电脑ipad Pro拆机

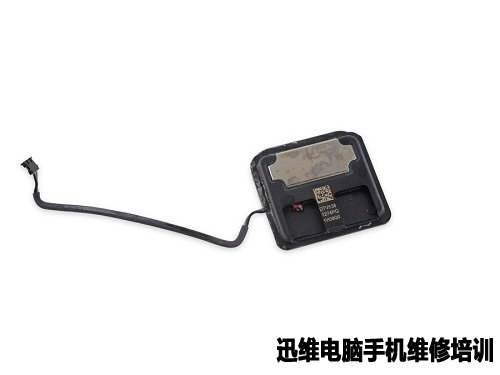

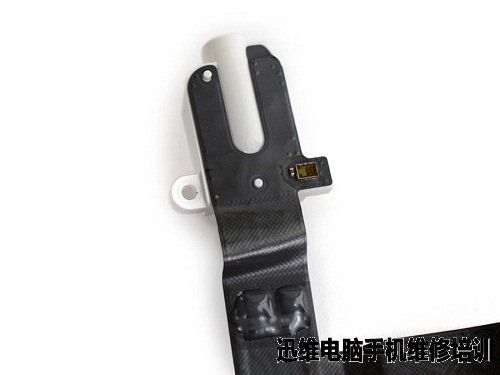

  16、接下来要拆除的是耳机模块,从外形上来看它和之前iPad Air 2上的十分相似,耳机插孔排线也是和苹果平板电脑ipad Pro的前置环境光传感器连在一起的。

苹果平板电脑ipad Pro拆机图解
图十六苹果平板电脑ipad Pro拆机

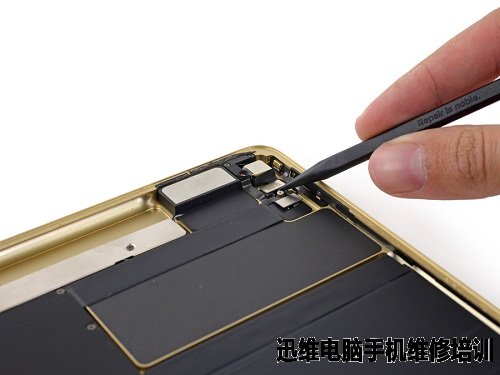

  17、接下来要开始拆除的是平板四周的扬声器,拆除排线后将它轻轻翘起即可取下来。

苹果平板电脑ipad Pro拆机图解
图十七苹果平板电脑ipad Pro拆机

  18、虽然这四个扬声器的外形看起来都一样,但是其内部功能会随着苹果平板电脑ipad Pro的摆放发生变化。无论是垂直还是水平摆放,苹果平板电脑ipad  Pro都会把更高的频率发送到顶部的扬声器来产生更平衡的音质。

苹果平板电脑ipad Pro拆机图解
图十八苹果平板电脑ipad Pro拆机

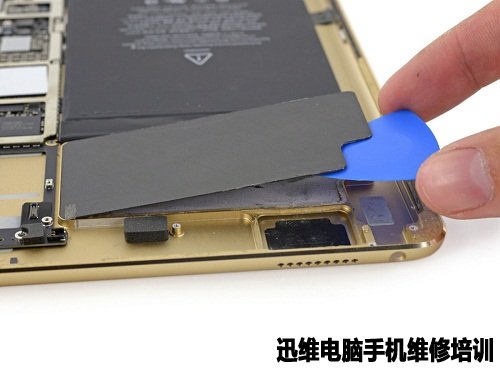

  19、由于这里也存在部分的粘合剂,所以在拆除之前,还是要用iOpener将粘合剂融化,这样也会更方便的取下碳纤维挡板。

苹果平板电脑ipad Pro拆机图解
图十九苹果平板电脑ipad Pro拆机

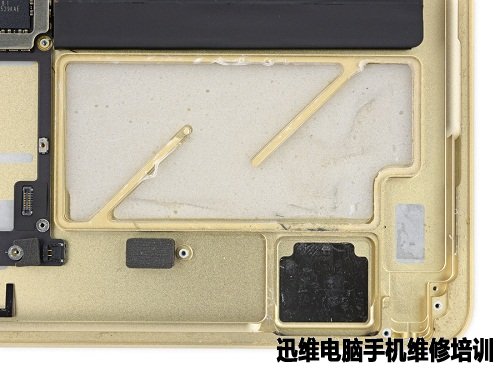

  20、取下碳纤维挡板后便能发现其中的泡沫,作用估计是放大扬声器的音量。

苹果平板电脑ipad Pro拆机图解
图二十苹果平板电脑ipad Pro拆机

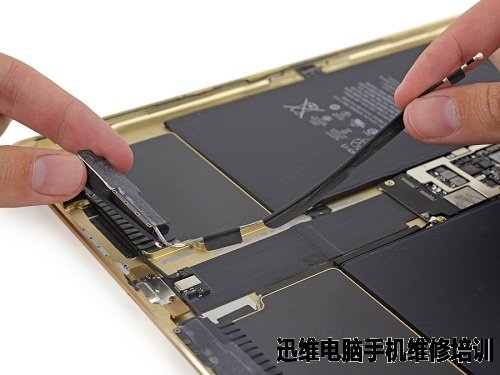

  21、在拆除主板之前也要把两个采用MIMO技术的天线取下来,该技术也能将802.11ac Wi-Fi速度最高提升至866 Mbps,LTE速度最高提升至150Mbps。

苹果平板电脑ipad Pro拆机图解
图二十一苹果平板电脑ipad Pro拆机

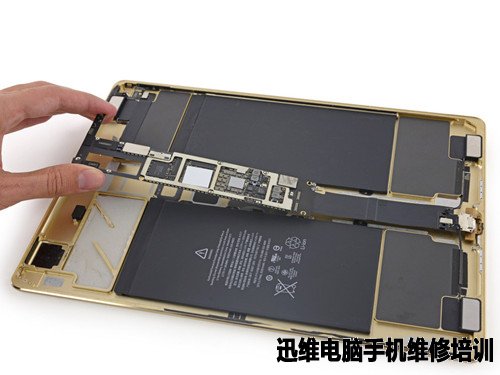

  22、接下来便可以拆除主板了,现把剩下的扬声器控制器解开,并且拆下位于左侧电池之下的排线,不过到这里你也会悲痛的发现,主板是和Lightning接口焊接在一起的。

苹果平板电脑ipad Pro拆机图解
图二十二苹果平板电脑ipad Pro拆机

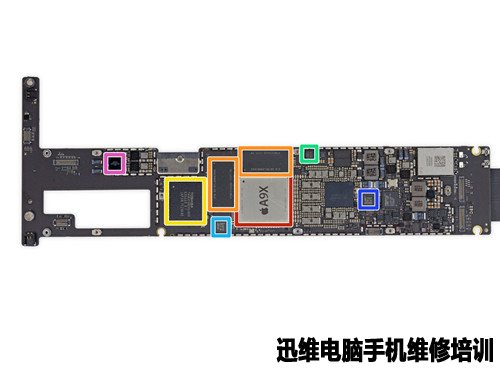

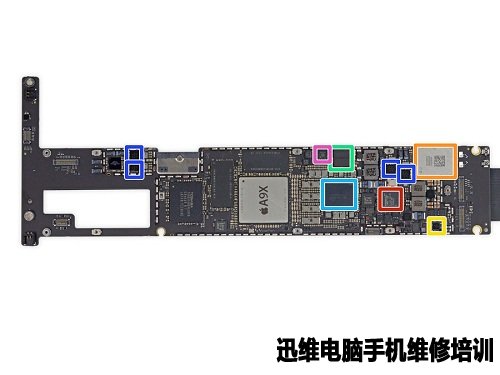

  23、现在来介绍一下主板上的元件,图中红色部位为APL1021 A9X64位处理器。橙色部位为两个海力士H9HCNNNBTUMLNR-NLH 2GB LPDDR4内存。黄色部位为东芝THGBX5G8D4KLDXG 32GB闪存。绿色部位为应美盛MP67B 6轴陀螺仪和加速计组合。浅蓝色为NXP 65V10 NFC控制器、深蓝色为NXP Semiconductors LPC11U37 ARM Cortex-M0 微控制器。粉色部位为338S1213音频编解码器。

苹果平板电脑ipad Pro拆机图解
图二十三苹果平板电脑ipad Pro拆机

  24、本图中红色部位为Fresco Logic FL110 4-接口 USB 3.0 主机控制器。橙色部位为Universal Scientific Industrial 339S00045 Wi-Fi 模块。黄色部位为NXP 1610A3 组件、绿色为343S00025-A1组件、浅蓝色为343S00052-A1组件。

苹果平板电脑ipad Pro拆机图解
图二十四苹果平板电脑ipad Pro拆机

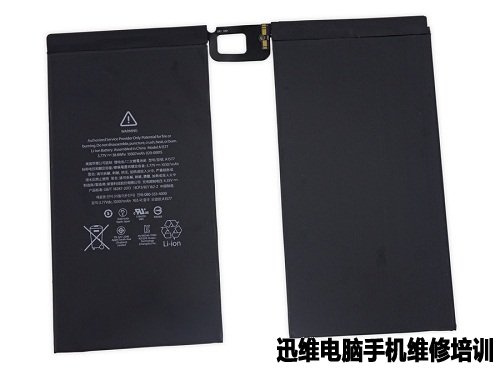

  25、主板后大容量电池也成为了我们的主要目标,由于电池拉带的加入,也让我们拆解电池的过程十分方便。苹果平板电脑ipad Pro 的电池规格为3.77V,10307mAh。按电池Wh(比能量)来计算,苹果平板电脑ipad  Pro的数据为38.8Wh,与27.6Wh的 iPad Air 2相比增加了40%,比Surface Pro 4的38.3Wh 稍大。

苹果平板电脑ipad Pro拆机图解
图二十五苹果平板电脑ipad Pro拆机

  26、最后我们再来拆除Smart Keyboard,这一步显得比较粗暴,因为需要一把像叉子一样的工具撬开将Smart Connector固定在机身上的金属片,然后再把与Smart Connector相连的排线撕开便完成了整个的拆除过程。

苹果平板电脑ipad Pro拆机图解
图二十六苹果平板电脑ipad Pro拆机

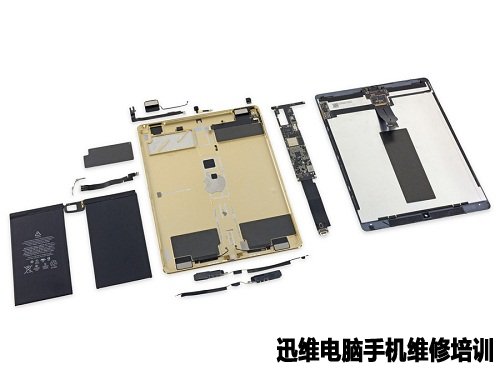

  27、图中为我们拆下的苹果平板电脑ipad  Pro零件全家福,它的可维修分数为3分(总分为10分,分数越高越容易维修)。之所以比之前的Suface Pro 4容易拆解主要是因为电池可以比较轻松地取下,粘合剂也要少了一些。

苹果平板电脑ipad Pro拆机图解
图二十七苹果平板电脑ipad Pro拆机

  iPad Pro搭载了12.9英寸显示屏,不同于iPad mini,不同于任何其它7英寸平板电脑,也不是介于平板手机和平板之间的产品。甚至,标准版10英寸平板电脑也无法与它相比。苹果平板电脑ipad  Pro的运行流畅、迅速,每一个部分都是这样。
