做工精良超大屏 努比亚Nubia X6拆解

更新时间:2016-01-13 10:25:43

  努比亚(nubia)依靠其“三网通吃”、“对焦、测光分离式拍照”等标志性的产品卖点,使得该品牌旗下X系列机型获得了不少消费者的青睐。努比亚(nubia)在2014年重磅推出的巨屏系列新机--努比亚(nubia)X6。这款新机还有一个很霸气的昵称,叫做“牛魔王”。从基本参数来看,nubia X6拥有目前最顶级的硬件配置,不论是哪一项都几乎无懈可击。不过对于很多消费者而言,一款手机能否用的住才是关键,而所谓的用的住就是体现在内部做工方面了。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图1)

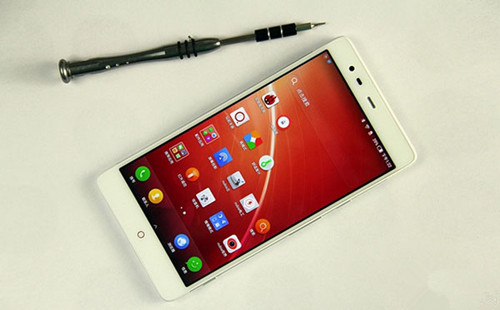

  从外观上来看,nubia X6正面那块6.4英寸巨屏直接决定了这款手机的大小,而超窄边框的设计也让我们再操控屏幕时不那么费力。为了进一步提升握持手感,nubia X6还采用了nubiArc 3.0弧线设计,相比传统手机而言收边更加舒服。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图2)

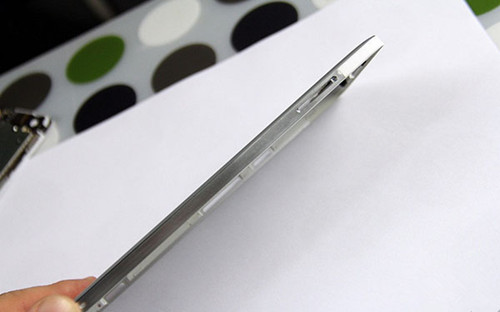

  从背面结构上来看,nubia X6背面采用的是金属+塑料的两段式设计。而从侧面来看,nubia X6又是三段式设计,上下都是采用白色塑料材质,中间为金属材质,这一点看起来和iPhone 5s有异曲同工之妙。看完了nubia X6的整体外观,下面就让我们正式进入nubia X6的拆解工作吧。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图3)

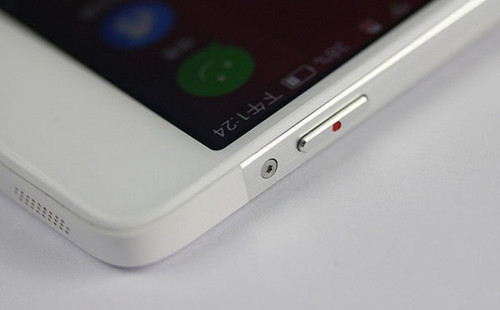

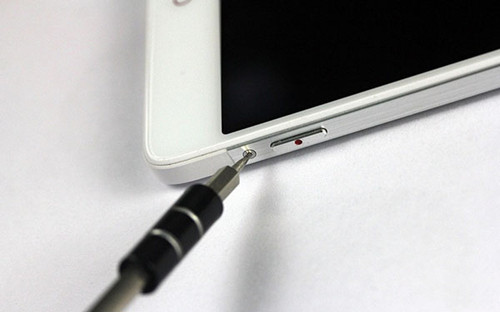

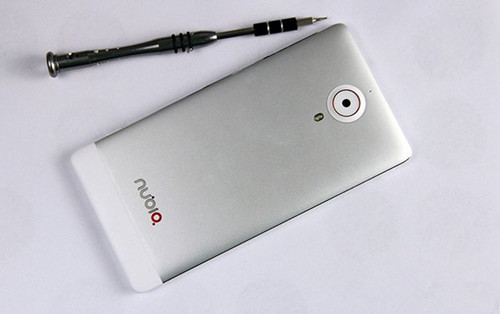

  通过观察,nubia X6在侧边金属框最下面有两枚螺丝固定,要想拆机肯定要把这两颗螺丝取下来。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图4)

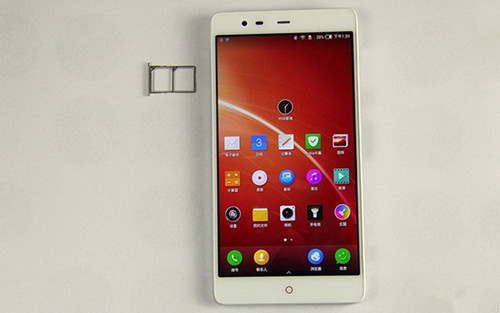

  作为一款卡槽式设计的手机,一般来说拆机之前都先把卡槽取出来,以防拆机的时候被卡槽卡主或是损伤卡槽。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图5)


  准备就绪之后,接下来我们要做的就是打开nubia X6的背壳了。金属和塑料区域是结合在一起的。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图6)

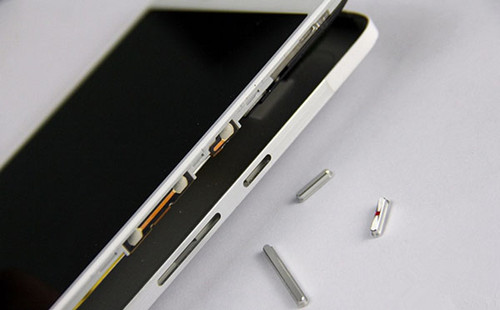

  打开背壳的过程可以说很艰难,这是因为nubia X6背壳几乎没有缝隙,撬开一个口,然后在顺着口一点一点撬,因为我们并不知道nubia X6侧面的具体构造,所以只能步步为营。成功打开背壳之后,侧面的三枚按键也掉落出来。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图7)

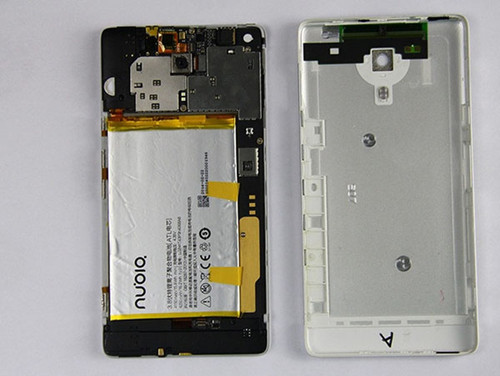

  打开背壳之后,我们能够看到nubia X6的大电池和主板构造。而该机的背壳似乎很干净。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图8)

  nubia X6这个90%金属覆盖的背壳的确霸气十足,拿在手里也很有分量。在背壳上,我们可以看到nubia X6的NFC触控区域,在左右侧还有两个金属触点,这里是和主板连接的。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图9)

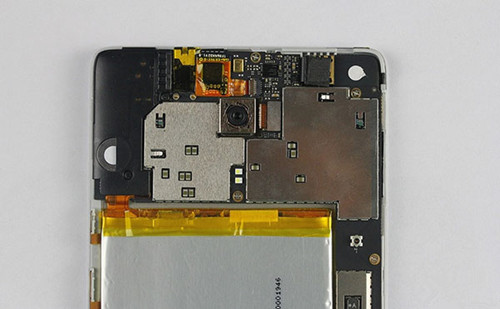

  这是我们第一次近距离看nubia X6的主板,和很多手机一样,nubia X6主板上的芯片以及接口基本都是集中在手机上部,这些我们从图中也可以看出来。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图10)

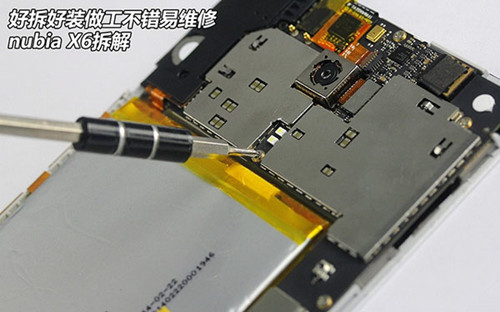

  在看到主板的同时,我们也看到了在主板上还有很多十字螺丝固定,接下来我们要进行下一步拆解,就必须把它们取下来。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图11)

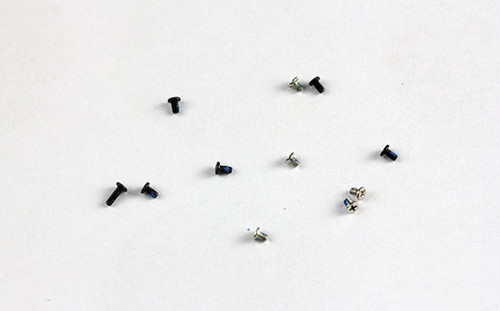

  螺丝看着不多,但都拧下来其实还真不少,我们可以看到nubia X6的螺丝有黑色和银色两种,这也是为了区分每种螺丝固定的位置。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图12)

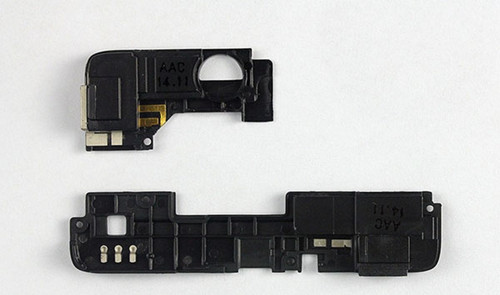

  除了螺丝固定之外,nubia X6主板上还有塑料保护罩固定,我们可以看到在保护罩上面也有很多金属触点。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图13)

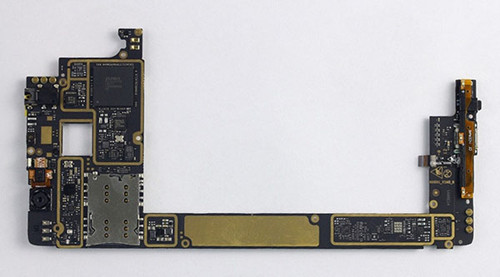

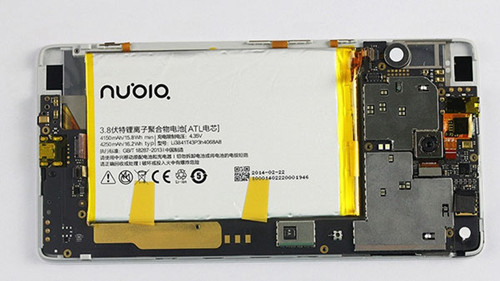

  把所有螺丝和塑料保护罩全部取下来之后,我们就可以看到nubia X6完整的主板构造了。和很多手机不同的是,nubia X6这次采用的是C型主板,也就是相当于把L型主板和底部小板连在了一起。并且从图中我们也可以看到,nubia X6的电池容量为4150mAh,这在目前智能手机市场也算数一数二的大容量了。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图14)

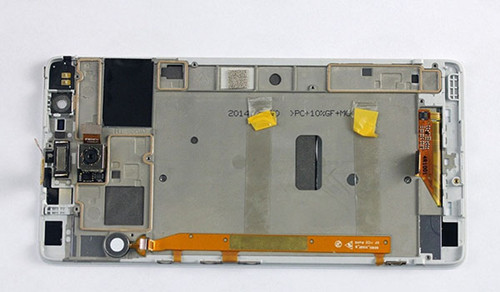

  把主板和电池全部取下来之后,我们可以看到nubia X6的屏幕面板上还有很多零部件和排线。并且从这张图我们也可以看到,在屏幕面板上预留有很多凹槽,这个就是方便放置主板时使用的。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图15)

  这个是nubia X6屏幕面板上的芯片,是控制它屏幕触控的芯片。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图16)

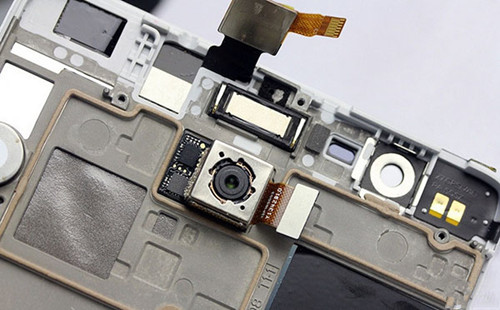

  和很多手机不同,nubia X6这枚后置镜头是固定在屏幕面板上的,并且还有一层金属包框的保护,相信它的抗摔性还是不错的。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图17)

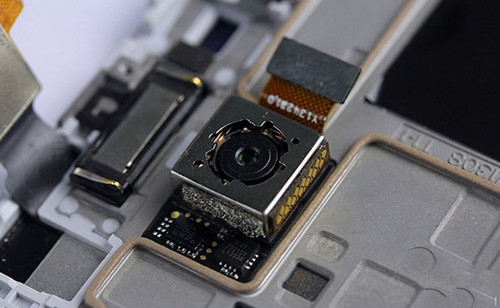

  这张图是nubia X6这枚1300万像素后置镜头的特写图,我们可以看到在镜头边上有两颗镜头专属的芯片,看起来十分的高端。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图18)

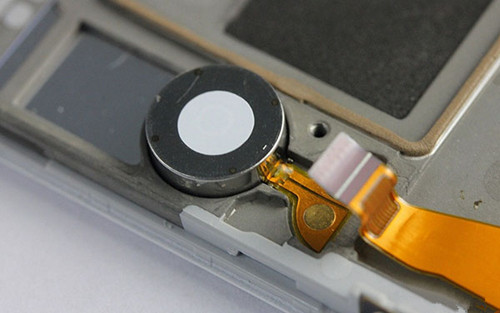

  这个零件是nubia X6的振子,所有与震动相关的功能都是由它发出的。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图19)

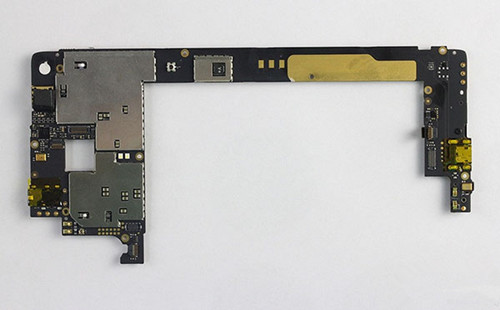

  看完了nubia X6的屏幕面板,下面我们再把视线转回主板上。把主板取下来之后,我们可以看到主板背面(相对手机而言)布满了金属屏蔽罩。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图20)

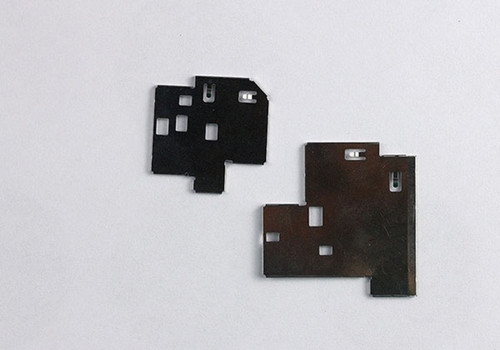

  既然看到了芯片屏蔽罩,我们就把它全部取下来。图为nubia X6金属屏蔽罩特写。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图21)

  刚才我们看屏幕面板时就已经说到凹槽的作用,所以主板正面(相对手机而言)没有屏蔽罩也是理所当然的事情。不过从芯片的布局程度上来看,这一面相比刚才的背面来说芯片较为松散,所以在散热方面也相对更好一些。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图22)

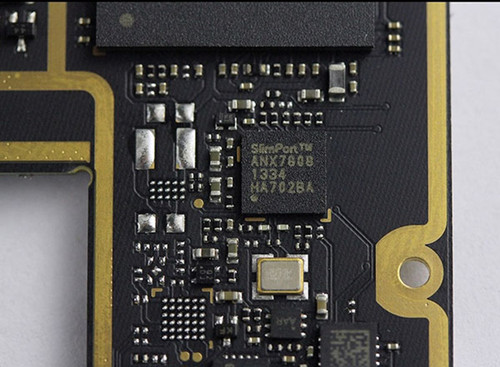

  取下屏蔽罩,我们接下来就开始介绍nubia X6的芯片。图中这枚芯片是SlimPort ANX7608接收器芯片。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图23)

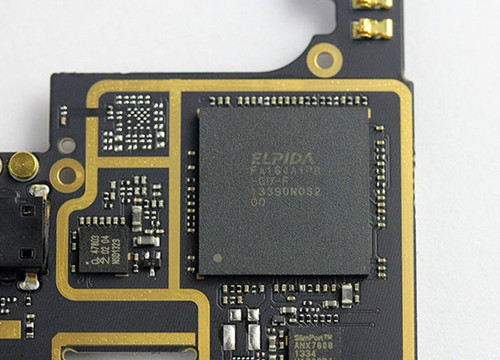

  这枚芯片是2GB尔必达运行内存芯片,而在它的下面则是nubia X6最核心的2.3GHz高通骁龙801四核处理器。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图24)

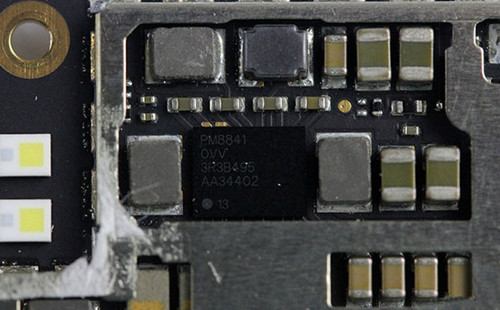

  图为高通PM8841电源管理芯片。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图25)

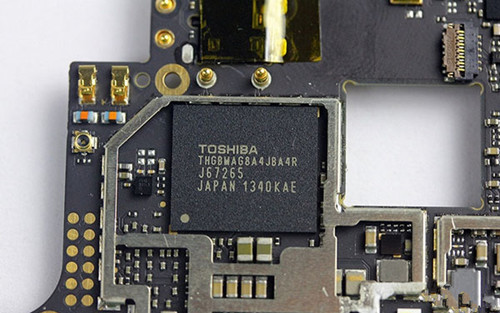

  这枚芯片是东芝内置存储颗粒,目前这个nubia X6是32GB的。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图26)

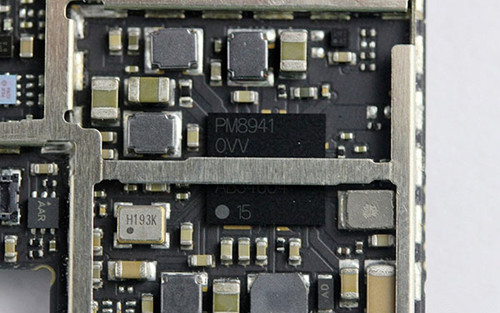

  图为高通PM8941电源管理芯片。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图27)

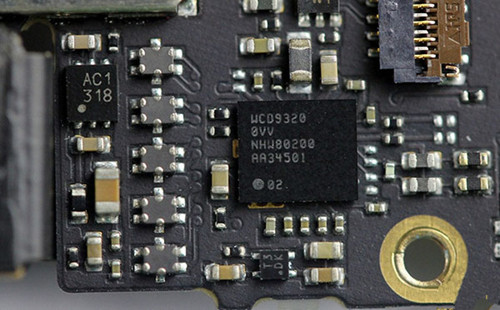

  图为高通WCD9320音频解码芯片,这枚芯片的也让nubia X6能够拥有非常不错的音效。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图28)

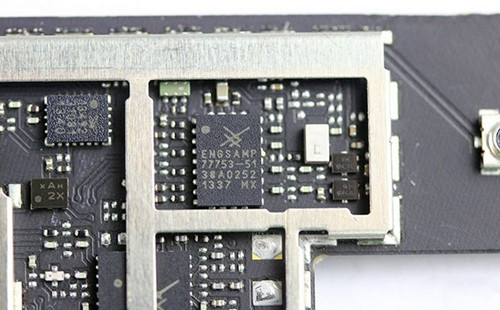

  图为SKY77653功率放大器芯片。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图29)

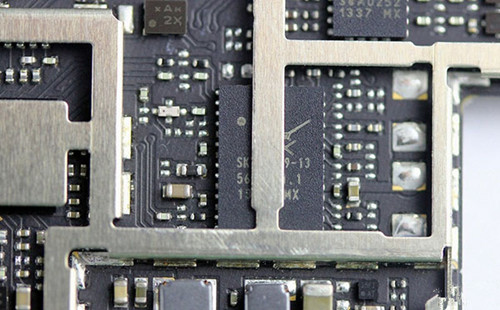

  图为SKY77619多频段功率放大器芯片。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图30)

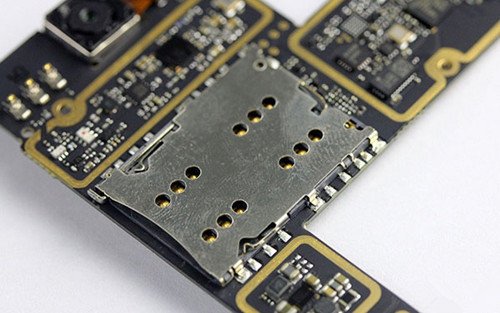

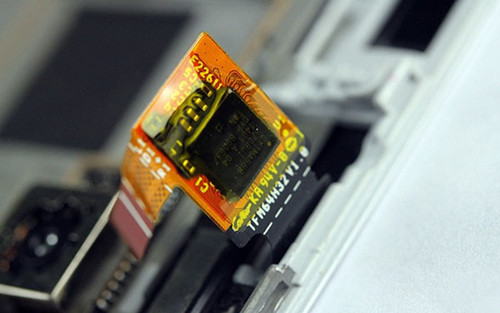

  图为nubia X6主板上SIM卡槽特写图,这个SIM卡槽共有两段设计,支持同时插入两张mirco SIM卡。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图31)

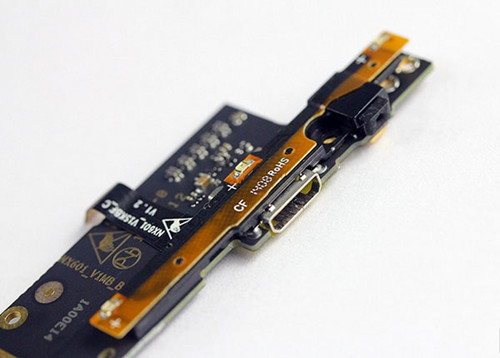

  图为nubia X6的mirco USB接口特写,旁边的通话MIC和它是安置在一个面板上的。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图32)

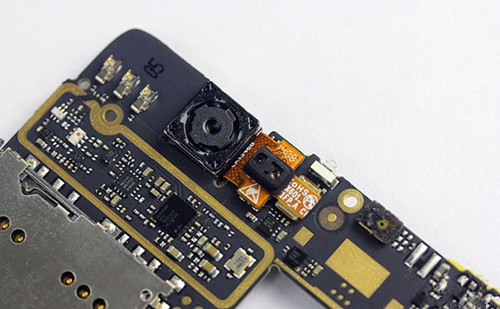

  和后置摄像头一样,nubia X6的前置摄像头也是固定在主板之上的。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图33)

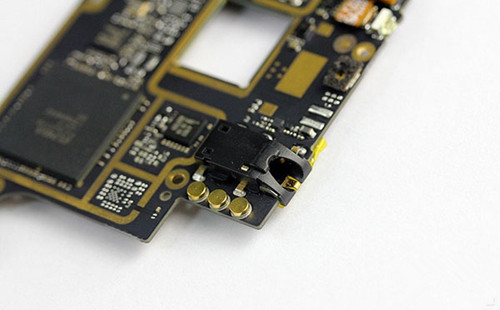

  此图为nubia X6主板上的耳机插口特写。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图34)

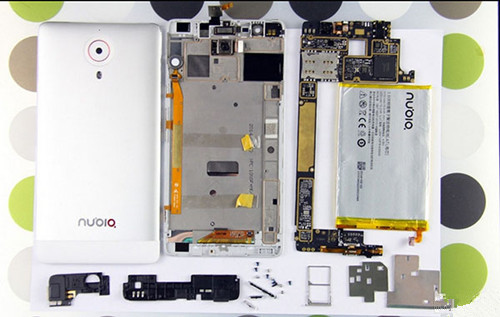

  nubia X6拆机全家福。

努比亚Nubia X6拆解
努比亚Nubia X6拆解(图35)

  作为一款巨屏金属机身的nubia X6而言,首先从做工方面我们可以看出,nubia X6整体内部构造十分考究,拆卸起来也比较容易,并且拆解时主板上的所有芯片就都可见,这也为日后的维修带来的便利。
