年轻人的指纹机 酷派锋尚Pro拆机图解
锋尚Pro是酷跑旗下首款配置指纹识别功能的智能手机，采用了和华为Mate7一样的背后按压式指纹识别方案，支持5组指纹录入，支持指纹解锁与指纹进入应用等，号称“年轻人的指纹机”。这款手机采用了金色配色，外形也比较时尚。接下来我们通过酷派锋尚Pro拆机图解，深入内部看看锋尚Pro做工质量如何？
酷派锋尚Pro拆机（图1）
酷派锋尚Pro拆机（图2）
酷派锋尚Pro拆机（图1）
拆机之前，先看看其配置。酷派锋尚Pro采用5.5英寸720P屏幕，搭载1.7Ghz高端骁龙八核处理器，2GB内存和8GB存储空间，后置1300万像素摄像头，内置2500mAh容量电池，网络支持方面则拥有移动、联通和电信三大版本，并且还有4G全网通版版，以下是拆机全过程。
酷派锋尚Pro拆机（图2）

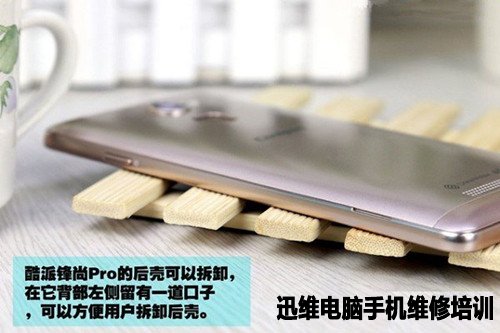

酷派锋尚Pro采用可拆卸后盖设计，其后盖打开方法很简单，在手机背部左侧可以看出有一个“卡扣开口”，用户可以轻松的用手指将后盖扣下。
酷派锋尚Pro拆机（图3）

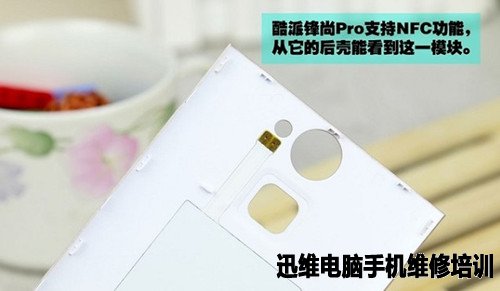

打开酷派锋尚Pro后盖后，可以看到后盖内部有NFC模块，说明这款酷派锋尚Pro支持NFC功能，目前大多数支持指纹识别的手机一般均配备NFC模块，主要便于移动支付。
酷派锋尚Pro拆机（图4）

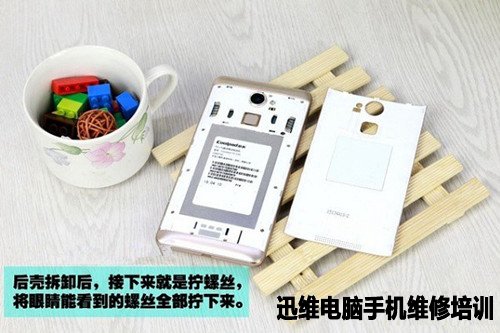

后盖拆卸下来后，就可以看到内部结构了，如果要进一步拆机，则需要拆卸酷派锋尚Pro内部固定螺丝，其中有一颗螺丝上贴有易碎贴，说明拆机将失去保修服务，因此普通用户不要自行拆机，否则将失去保修服务。
酷派锋尚Pro拆机（图5）
图为酷派锋尚Pro内部固定螺丝拆解。
酷派锋尚Pro拆机（图6）

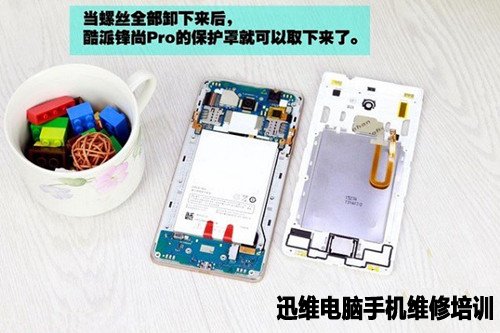

将螺丝都拆下下来后，我们就可以将酷派锋尚Pro内部保护罩取消来了，至此可以进一步看到手机内部结构，包括内部主板与摄像头等，如下图所示。
酷派锋尚Pro拆机（图7）

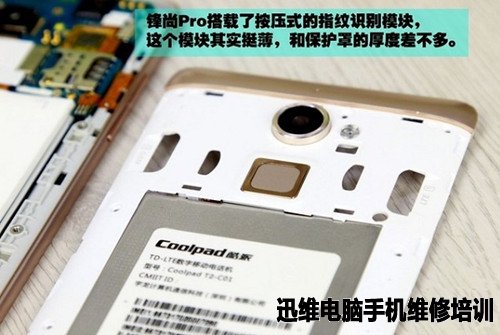

酷派锋尚Pro机身背面摄像头下方搭载了按压式的指纹识别模块，这个模块其实挺薄，和保护罩的厚度差不多，在中框保护罩中可以看到这个模块，如下图所示。
酷派锋尚Pro拆机（图8）

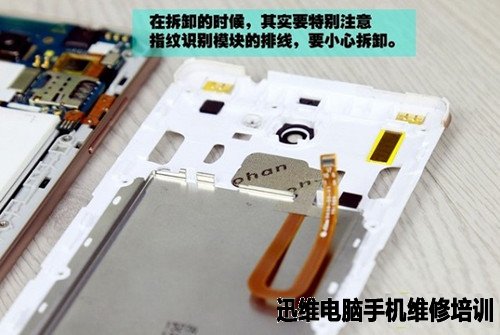

在拆卸的时候，其实要特别注意酷派锋尚Pro指纹识别模块的排线，需要小心拆卸，千万别弄断了。
酷派锋尚Pro拆机（图9）

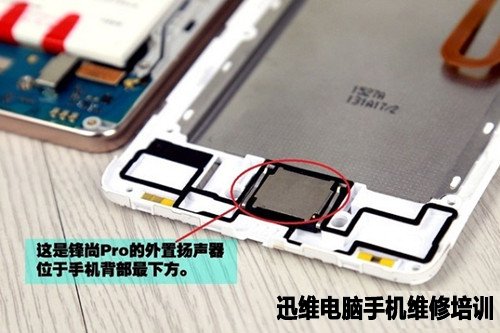

下图为酷派锋尚Pro的外置扬声器特写，位于手机背部最下方，如下图所示。
酷派锋尚Pro拆机（图10）

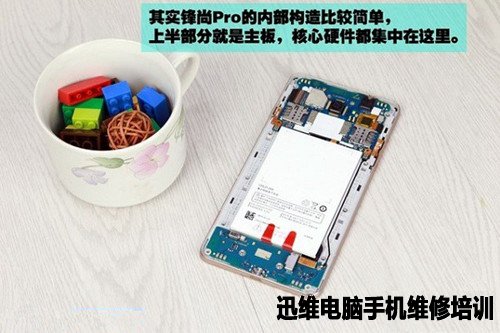

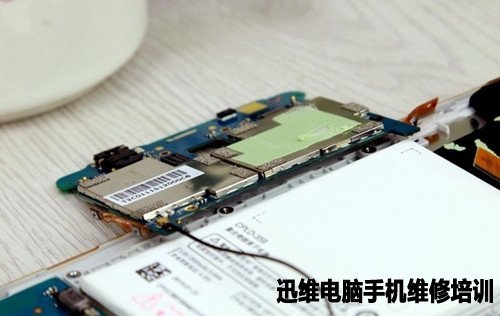

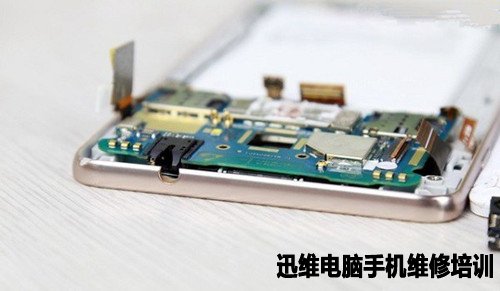

其实酷派锋尚Pro的内部结构比较简单，上半部分就是主板，核心硬件都集中在这里，如下图所示。
酷派锋尚Pro拆机（图11）

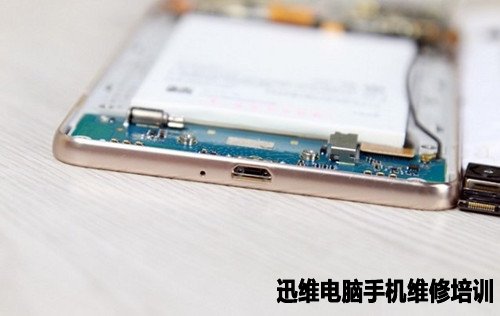

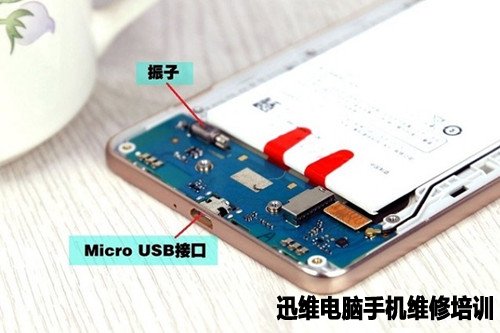

酷派锋尚Pro机身底部有小主板模块，中央为Micro USB数据接口，充电或者连接电脑全靠它。
酷派锋尚Pro拆机（图12）

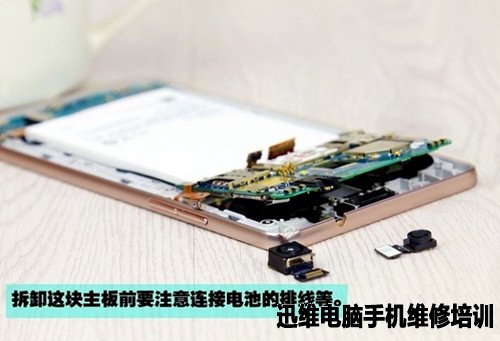

拆卸酷派锋尚Pro顶部的核心主板前，需要注意先断开电池和底部连接的排线，摄像头等小部件也都可以提前取出来，如下图所示。
酷派锋尚Pro拆机（图13）

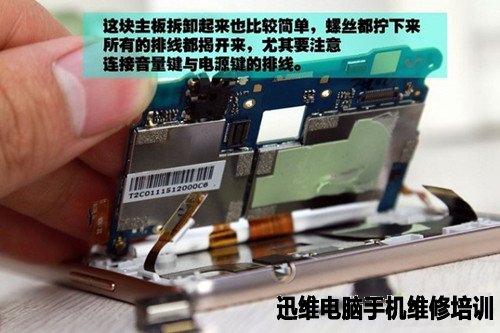

酷派锋尚Pro顶部大主板拆卸比较简单，螺丝都拧下来所有的排线都断开连接即可。尤其是要注意连接音量键与电源键的排线。
酷派锋尚Pro拆机（图14）

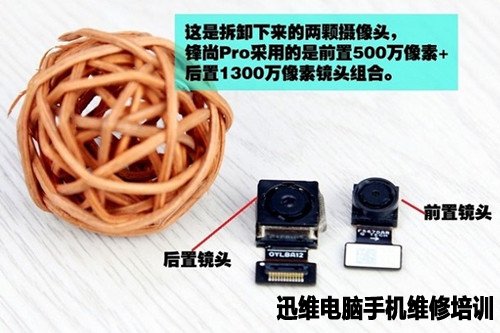

下图为拆卸下来的酷派锋尚Pro前后双摄像头，其中前置为500万像素，后置为1300万像素，规格比较主流。
酷派锋尚Pro拆机（图15）

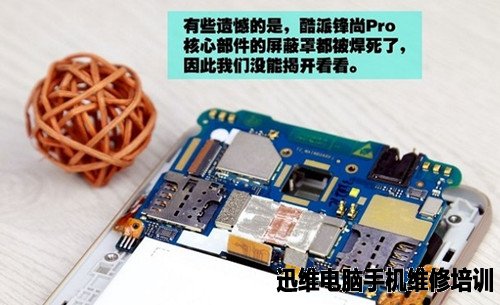

由于酷派锋尚Pro大主板的芯片组上的金属屏蔽罩都被直接焊接死了，因此这里就不揭开屏蔽罩看芯片了，大家通过前面的配置，基本能够连接器内部用了哪些芯片，大量采用了知名高通芯片。
酷派锋尚Pro拆机（图16）

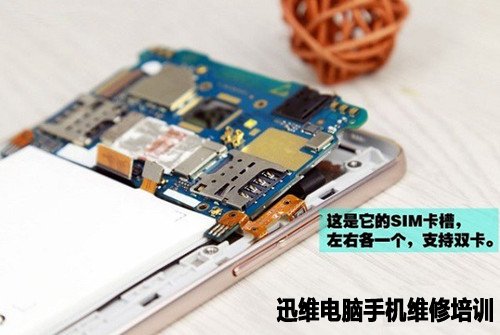

酷派锋尚Pro主板上可以看到两个SIM卡槽，位于主板左右两侧，支持双卡双待。
酷派锋尚Pro拆机（图17）
图为拆卸下来的主板特写。
酷派锋尚Pro拆机（图18）

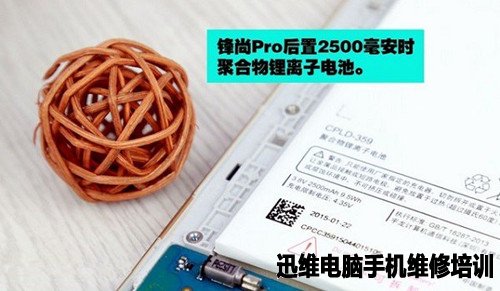

酷派锋尚Pro内置2500mAh容量聚合物锂电池，对于一款大屏手机来说，电池容量不算大。
酷派锋尚Pro拆机（图19）
图为酷派锋尚Pro拆洗完主板之后，机身底部细节特写。
酷派锋尚Pro拆机（图20）
酷派锋尚Pro内部顶部细节特写。
酷派锋尚Pro拆机（图21）

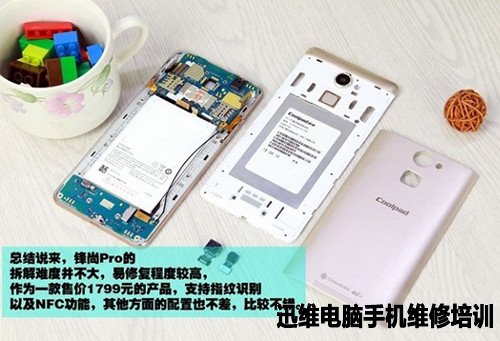

图为酷派锋尚Pro拆机全家福。
酷派锋尚Pro拆机（图22）
从以上手机拆解来看，酷派锋尚Pro拆机难度并不大，易于维修与修复，内部布局做工延续了酷派一贯的扎实作风，产品质量有保障。作为一款智能手机，支持指纹识别以及NFC功能，加之其他配置，综合表现还是不错的，稍显遗憾的是，屏幕分辨率与存储规格偏低，要知道如今千元以下手机基本都配备1080P屏，16GB存储空间，而这款酷派锋尚Pro手机分辨率仅720P和8GB存储空间，令人感觉遗憾。
