红米手机拆机图解：红米手机做工与质量揭秘

　　红米手机最大的亮点体现在高性价比、知名品牌、最好的MIUI V5系统。最为一款四核手机，其竞争优势将力压诸多国产千元手机，那么红米手机在低价高性价比的同时，其内部做工与质量如何呢？相信这是很多手机爱好者朋友会思考的一个问题。下面为大家分享红米手机真机拆解，揭开红米手机内部神秘的做工面纱。

红米手机拆机图解：红米手机做工与质量揭秘

　　此次红米手机的拆解，我们主要看看红米手机在低价面前，其内部做工到底如何？有没有放弃品质等问题。红米手机和小米手机采用了相同的工艺要求，事实是否如此呢？以下我们先从数据线拆解开始。

红米手机与小米2A数据线对比

　　其实配件是手机价格中最不透明的一个环节，真假配件价格上的差距很大。如上图，从USB数据线头来看，红米手机和小米2A采用了相同的数据线。

红米手机与小米2A数据线做工相同

　　通过拆解红米手机与小米2A手机内部的数据线也可以看出，红米手机与小米手机采用了相同的数据线。

红米手机数据线内部拆解

　　充电插头方面，红米手机和小米手机也采用了不同的充电头，看上去红米手机的插头比较山寨，我们对红米手机也进行了拆解。

红米手机充电器拆解

　　可以看到，虽然小米2A充电器比较小、做工比较紧凑。但仔细一看，红米手机和小米2A手机的充电构造基本是相同的，保护电路也做的比较到位。在功能和安全性方面没什么问题，只是塑料外壳的强度要比小米2A要弱一些。

红米手机与小米2A充电器内部拆解对比

　　下面我们来对我们今天的主角–红米手机来进行拆解了。红米手机采用了小米一贯的可拆卸电池设计，搭载了全新的B,41电池，该电池采用了2000mAh的电芯，在4.7英寸720P高清屏幕手机中，续航能力也算中规中矩。

红米手机拆机图解开始

　　红米手机采用了和小米手机相同的螺丝固定与卡扣固定方式，其中有一颗螺丝中有保修易碎贴，也就是说，红米手机拆机后，将失去保修服务。

红米手机拆机图解：红米手机做工与质量揭秘

　　拆解了内部第一道外壳之后，我们即可看到红米手机内部情况了。总体来看，红米手机和目前绝大部分搭载MTX芯片的手机设计基本相同，采用了上下两部分主板设计，并且集成度较高，这是很多MTK手机的一大特点。

红米手机拆机内部特写

红米手机拆机
红米手机顶部扬声器拆卸下来的特写

　　红米手机底部主板并没有采用主流的粘贴在前部面板上，而是采用了两颗螺丝固定在前面板上，如下图所示：

红米手机底部主板拆解

　　通过对红米手机底部面板的拆解，我们发现，红米手机并没有配备虚拟按键的背光灯，这和小米2、小米2S也基本相同。

　　顶部主板由螺丝和软性印刷电路板等固定，并且我们也在主板上发现了防水贴纸，这些大多数手机中都会出现，主要是检测手机是否进水，在保修的时候，厂商会以这个为主要判断依旧。

红米手机内部主板上贴有防水贴纸

红米手机拆机
拆解下来的红米手机主板和前面面板特写

　　红米手机采用了IPEX高端子线，负责信号的传输等。比普通在主板上走线的传输信线来说，这种方式信号衰减稍微更少一些。

红米手机拆解下来的IPEX高端子线

红米手机拆机
红米手机内置的震动模块特写

　　红米手机搭载了FT5316触控芯片，该芯片负责提升用户触控体验。

红米手机搭载了FT5316触控芯片

　　红米手机后置的800万像素主摄像头拆解特写，采用了F/2.2大光圈设计，拍照表现令人满意。

红米手机拆解下来的后置800万像素摄像头

红米手机拆机
红米手机前置的摄像头和光纤距离感应器特写

红米手机拆机
红米手机主板正面特写

　　红米手机采用的双SIM卡插槽和Micr-SD扩展存储卡插槽拆解特写。这也是继小米1S之后，又一款支持Micr-SD扩展存储卡的双卡双待手机。

红米手机双SIM卡插槽和Micr-SD扩展插槽拆解特写

红米手机拆机
红木手机内置的闪光灯特写

红米手机拆机
红米手机降噪麦克风特写

　　红米手机陀螺仪特写，四核手机，能搭载陀螺仪的手机很少，至此也说明红米手机在性价比方面很有优势。

红米手机内置的陀螺仪特写

　　红米手机搭载的MT6589T四核处理器芯片特写，默认主频高达1.5Ghz，性能上还是比较出众，这也是联发科为红米手机打造的一整套核心芯片解决方案。

红米手机内置的联科发MT6589T四核处理器

　　红米手机搭载的三星品牌运行内容，内存容量为1G。

红米手机内置的三星内存芯片特写

红米手机拆机

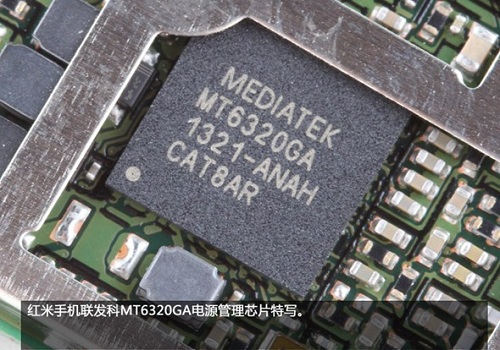

红米手机搭载的联科发MT6320GA电源管理芯片特写

　　红米手机在音量键和电源键上套上了橡皮胶，从细节看，红米手机的做工还是很不错的。

　　通过以上拆解我们可以看出，红米手机采用了性价比很突出的联发科整套芯片组，在整体做工方面和目前主流的MT6589芯片手机部分相似，但我们也看到，小米手机在很多细节方面也有所注重，例如搭载了大光圈后置摄像头、4.7英寸的720P IPS屏幕、另外内部还有千元机少有的陀螺仪，从这些方面来看，红米手机还是相当具有竞争力的。
