超长待机商务新品 联想P70t拆解

更新时间:2016-02-17 10:28:53

  商务全能系列新面世的P70t是联想当前力荐的新一代商务长待手机,联想P70t提供了商务、轻薄化设计与4000毫安大容量电池长待能力,而MT6732 64位四核LTE处理器、5英寸720P屏幕以及1300万像素摄像头等基础配置亦很主流,整体来看联想P70t是一款价格亲民、面向主流用户的长待手机。

  联想P70t外观设计不仅商务,不少细节处理十分时尚, 如8.9mm纤薄厚度,圆润的中框以及仿皮质后壳等。除了吸引眼球的外观,该机的内部构造、做工也是很多用户所关心的,一起来看看联想P70t的拆机图解。

  联想P70t采用了联发科最新1.7GHz主频率的64位四核处理器,这款处理器延续了MTK提倡的低功耗/高性能特性,性能不弱的同时兼顾省电,加上4000毫安的大容量电池,赋予了联想P70t高达40余天的待机时长。

联想P70t拆解
联想P70t拆解(图1)

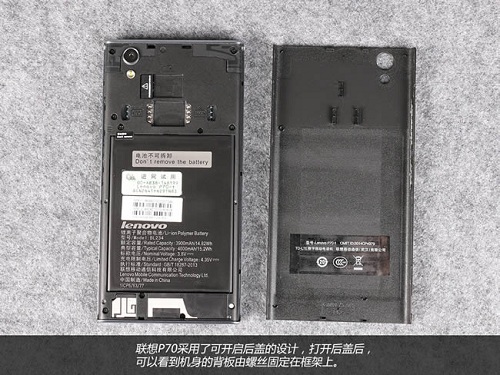

  联想P70t的后壳支持拆卸,但是电池不能更换,打开后盖可以看到GPS等天线以镭射方式雕刻在机壳上。

联想P70t拆解
联想P70t拆解(图2)

  4000毫安电池不能拆卸,背部以双面胶固定。

联想P70t拆解
联想P70t拆解(图3)

  拆下机身塑料壳。

联想P70t拆解
联想P70t拆解(图4)

   联想P70t主板,元件器密集遍布PCB板上。

联想P70t拆解
联想P70t拆解(图5)

   联想对外宣传P70t的电池容量为4000毫安,这是该机的典型值,也是厂商一惯宣传手法,其额定容量为3900毫安。

联想P70t拆解
联想P70t拆解(图6)

  主摄像头,像素为1300万。

联想P70t拆解
联想P70t拆解(图7)

  联想P70t的主板采用防水设计。

联想P70t拆解
联想P70t拆解(图8)

  主板背部集中了CPU、内存芯片、无线连接芯片等主要元器件,均采用了可靠性更高的点胶方式。

联想P70t拆解
联想P70t拆解(图9)

  联想P70t采用了MTK MT6732四核方案,该PCB板集中了MT6732四核主控芯片、MT6625多合一无线芯片、MT6325电源/音频管理芯片以及MT6199射频芯片。

联想P70t拆解
联想P70t拆解(图10)

  联想P70t的前置摄像头为500万像素,以排线与主板连接,并使用绝缘胶对排线进行固定。

联想P70t拆解
联想P70t拆解(图11)

  联想P70t采用了镁铝合金一体防滚架,让主板更稳固,机身抗震防摔性能更好。

联想P70t拆解
联想P70t拆解(图12)

  电池以胶带固定在中框上。

联想P70t拆解
联想P70t拆解(图13)

  联想P70t的镁铝合金一体防滚架。

联想P70t拆解
联想P70t拆解(图14)

联想P70t拆解
联想P70t拆解(图15)


  联想P70t拆机总结:和其它MTK平台手机一样,联想P70t拥有高度集成化的主板,提升可靠性,采用了防水处理,元器件采用点胶工艺,并有坚固身的镁铝合金框架,细节部位体现了联想P70t的良好做工。
