ZUK Z1手机拆解:采用缓冲设计 做工精致

更新时间:2016-02-29 10:21:40

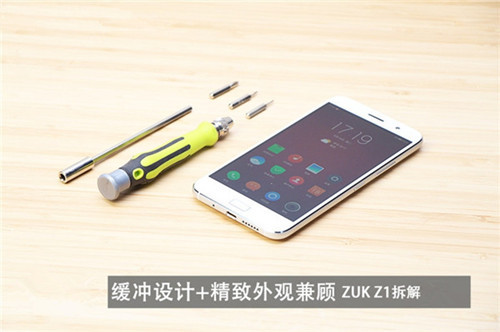

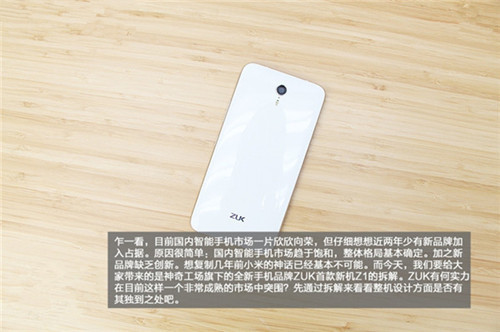

  乍一看,目前国内智能手机市场一片欣欣向荣,但仔细想想,近两年少有新品牌加入占据。原因很简单:国内智能手机市场趋于饱和,整体格局基本确定。加之新品牌缺乏创新。想复制几年前小米的神话已经基本不可能。而今天,我们要给大家带来的是神奇工场旗下的全新手机品牌ZUK首款新机Z1的拆解。ZUK有何实力在目前这样一个非常成熟的市场中突围?先通过拆解来看看整机设计方面是否有其独特之处吧。

  和大部分厂商跟风骁龙810不同的是,ZUK这次选择了更加成熟、发热量也较低的骁龙801四核2.5GHz处理器,在兼顾成本的同时一样可以做到全网通。

  其它配置方面,ZUK Z1还配备了5.5英寸1080p显示屏,内置3GB内存和64GB机身存储空间,提供一颗800万像素前置摄像头和一颗1300万像素光学防抖后置摄像头,电池容量4100mAh,运行基于Android 5.1.1的ZUI。

  此外,该机还配备了一颗U-Touch Home键,在支持指纹识别的同时还能兼顾单击返回桌面、轻触返回上一级、左右滑动切换应用、双击进入多应用切换等功能。

  那么,该机的做工到底咋样呢?来看看真机拆解吧。

ZUK Z1手机
ZUK Z1手机(图1)

ZUK Z1手机
ZUK Z1手机(图2)

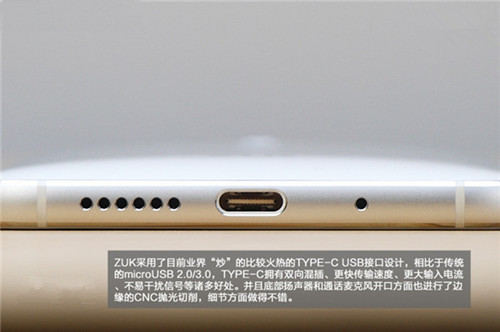

  ZUK采用目前业界“炒”的火热的TYPE-C UBB接口设计,相比于传统的microUSB 2.0/3.0,TYPE-C拥有双向混插、更快传输速度、更大输入电流、不易干扰信号等诸多好处。并且底部扬声器和通话麦克风开口方面也进行了边缘的CNC抛光切削,细节方面做得不错。

ZUK Z1手机
ZUK Z1手机(图3)

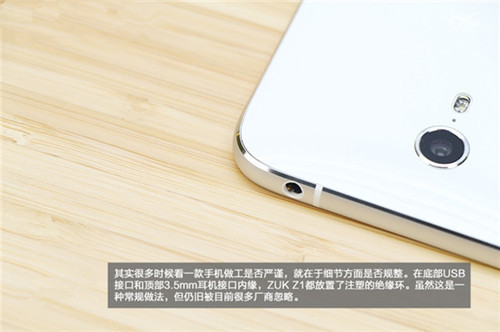

  其实很多时候看一款手机做工是否严谨,就在于细节方面是否规整。在底部USB接口和顶部3.5mm耳机接口内缘,ZUK Z1都放置了注塑的绝缘杯。虽然这是一种常规的做法,但仍旧被目前很多厂家忽略。

ZUK Z1手机
ZUK Z1手机(图4)

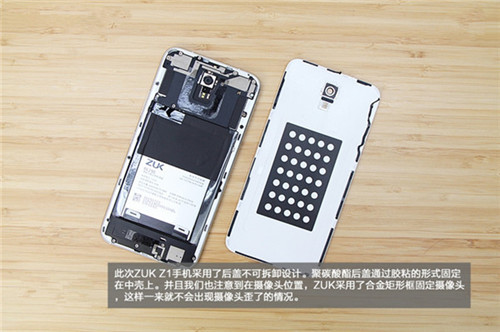

  此次ZUK Z1手机采用的后盖不可拆卸设计。聚碳酸酯后盖通过胶粘的形式固定在中壳上。并且我们也注意到摄像头位置,ZUK采用了合金矩形框固定摄像头,这样一来就不会出现摄像头歪了的情况。

ZUK Z1手机
ZUK Z1手机(图5)

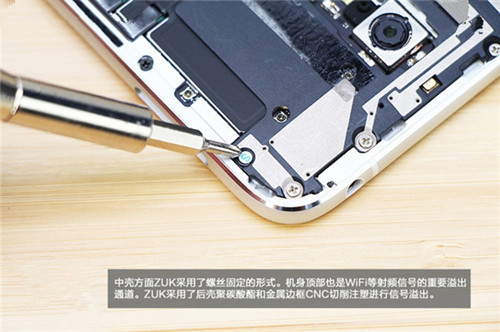

  中壳方面ZUK采用了螺丝固定的形式。机身顶部也是WiFi等射频信号的重要溢出通道。ZUK采用了后壳聚碳酸酯和金属边框CNC切削注塑进行信号溢出。

ZUK Z1手机
ZUK Z1手机(图6)

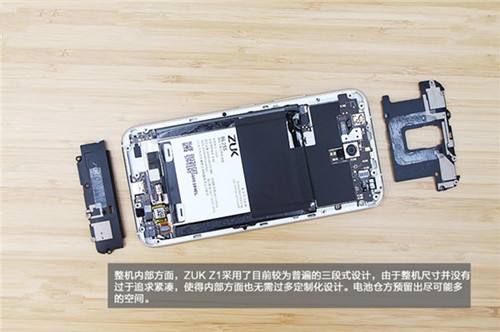

  整机内部方面,ZUK Z1采用了目前较为普遍的三段式设计,由于整机尺寸并没有过于追求紧凑,使得内部方面也无需过多定制化设计,电池仓方预留出尽可能多的空间。

ZUK Z1手机
ZUK Z1手机(图7)

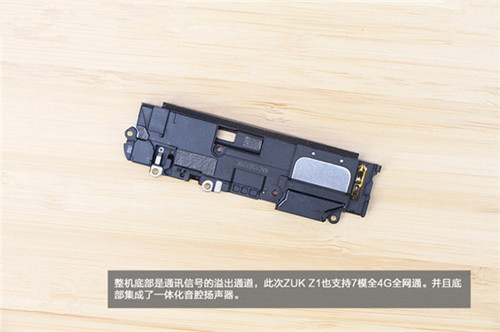

  整机底部是通讯信号的溢出通道,此次ZUK Z1手机也支持7模4G全网通。并且底部集成了一体化音腔扬声器。

ZUK Z1手机
ZUK Z1手机(图8)

  电池仓方面,ZUK Z1采用了目前越来越多旗舰机都开始使用的无痕胶固定方式,对于整机稳定性方面的这种设计相比于传统双面胶并没有实质性提升,但对于整机维修方面提供了更大的便利。

ZUK Z1手机
ZUK Z1手机(图9)

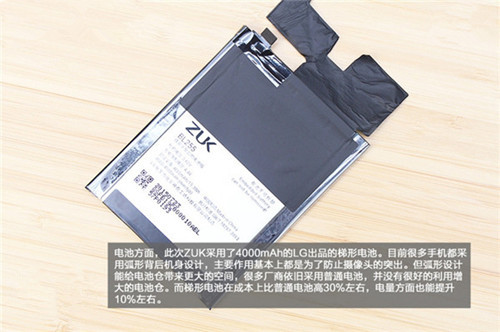

  电池方面,此次ZUK采用了4000mAh的LG出品的梯形电池。目前很多手机都采用弧形背后机身设计,主要作用基本上都是为了防止摄像头的突出。但弧形设计能给电池仓带来更大的空间,很多厂商依旧采用普通电池,并没有很好的利用增大的电池仓。而梯形电池在成本上比普通电池高30%左右,电量方面也能提升10%左右。

ZUK Z1手机
ZUK Z1手机(图10)

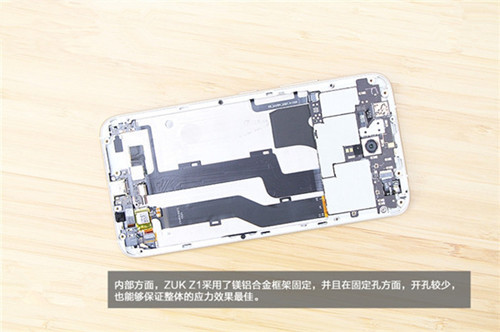

  内部方面,ZUK Z1采用了镁铝合金框架固定,并且在固定孔方面,开孔较少,也能保证整体的应力效果最佳。

ZUK Z1手机
ZUK Z1手机(图11)

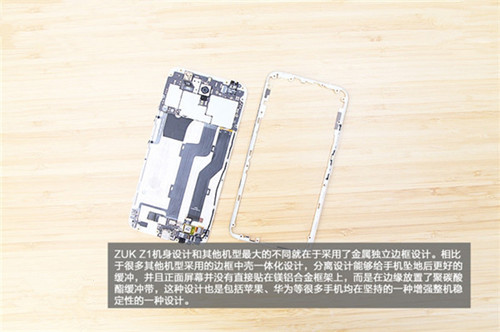

  ZUK Z1机身设计和其他机型最大的不同就在于采用了金属独立边框设计。相比于很多其他机型采用的边框中壳一体化设计,分离设计能够给手机坠地后更好的缓冲,并且正面屏幕并没有直接贴在镁铝合金框架上,而是在边缘放置了聚碳酸酯缓冲带,这种设计也是包括苹果、华为等很多手机均在坚持的一种增强整机稳定性的一种设计。

ZUK Z1手机
ZUK Z1手机(图12)

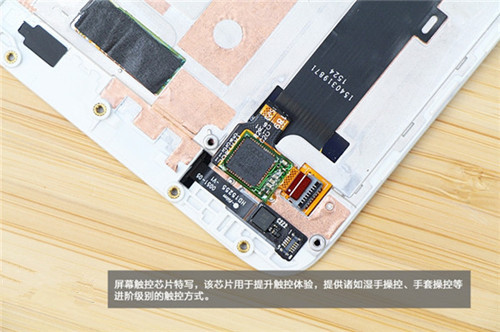

  屏幕触控芯片特写,该芯片用于提升触控体验,提供诸如湿手操控、手套操控等进阶级别的触控方式。

ZUK Z1手机
ZUK Z1手机(图13)

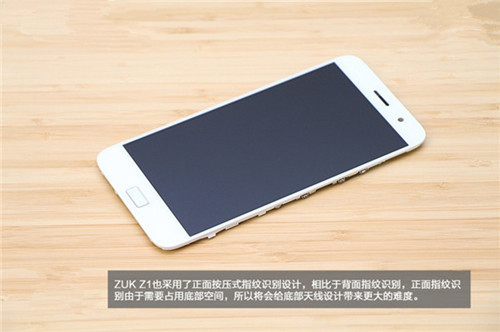

  ZUK Z1也采用了正面按压式指纹识别设计,相比于背面指纹识别,正面指纹识别由于需要占用底部空间,所以将会给底部天线设计带来更大的难度。

ZUK Z1手机
ZUK Z1手机(图14)

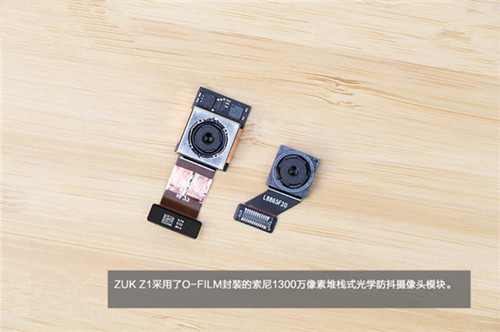

  ZUK Z1采用了O-FILM封装的索尼1300万像素堆栈式光学防抖摄像头模块。

ZUK Z1手机
ZUK Z1手机(图15)

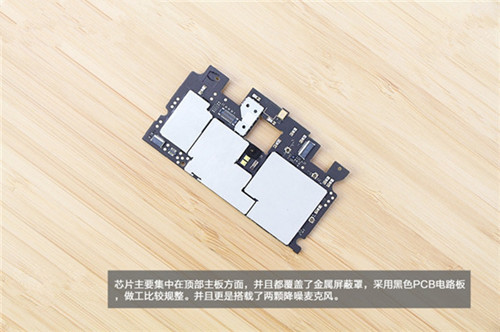

  芯片主要集中在顶部主板方面,并且都覆盖了金属屏蔽罩,采用黑色PCB电路板,做工比较规整。并且更是搭载了两颗降噪麦克风。

ZUK Z1手机
ZUK Z1手机(图16)

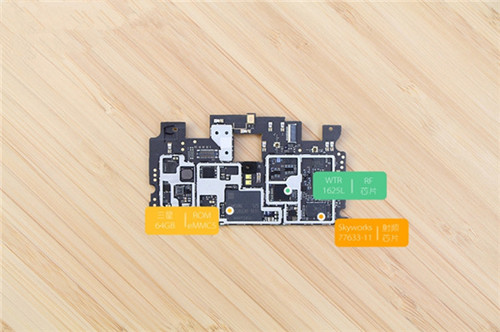

  主板芯片一览。

ZUK Z1手机
ZUK Z1手机(图17)

ZUK Z1手机
ZUK Z1手机(图18)

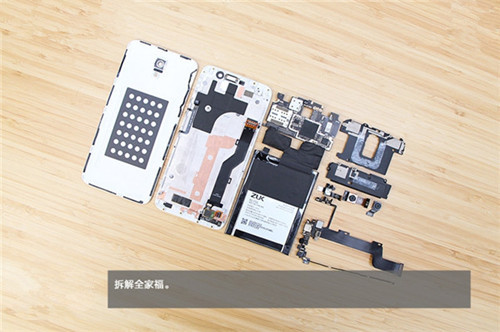

  拆解全家福。

ZUK Z1手机
ZUK Z1手机(图19)
