魅蓝5S拆机图解
魅蓝5S拆机图解1
魅蓝5S采用MT6753处理器，搭载5.2英寸1280×720分辨率的屏幕,值得一提的是，魅蓝5S标配3GB内存，机身存储有16GB、32GB两个版本，新增的18W快充可以说是这款手机上的最大亮点，搭配3000mAh的大容量电池。下面让我们通过拆机一起了解一下它的内部结构吧！
魅蓝5S拆机 图2

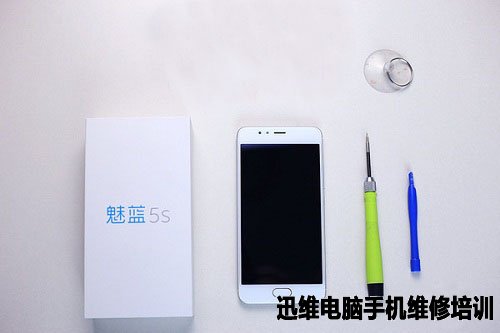

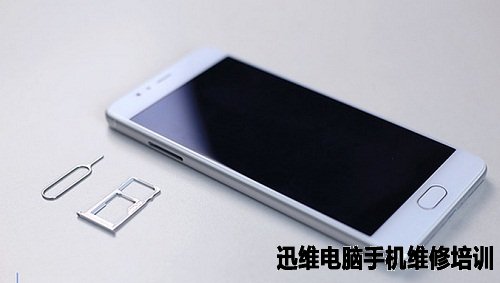

在拆解之前，按照惯例先关机，并把SIM卡托取出。魅蓝5S采用了三选二的与或卡设计，最高支持128GB存储卡扩展。
魅蓝5S拆机 图3

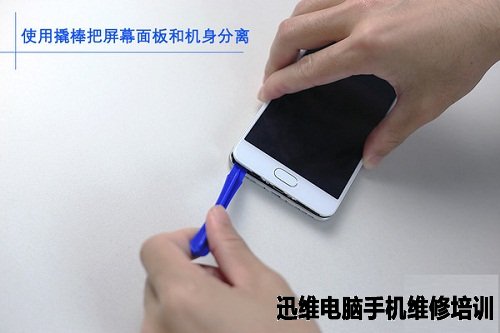

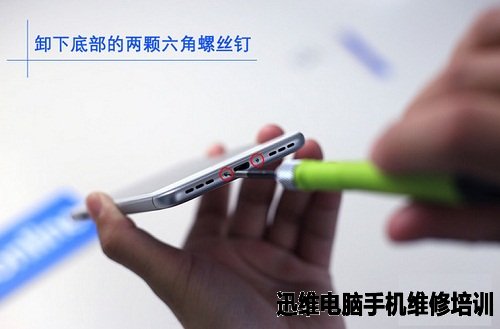

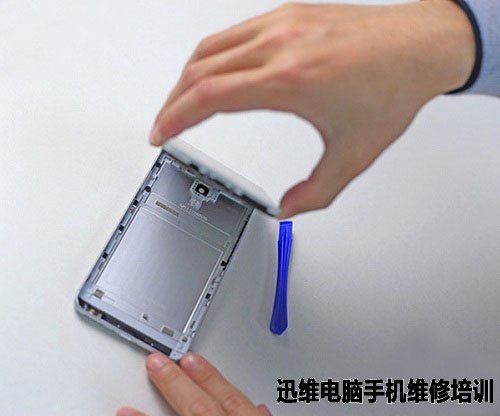

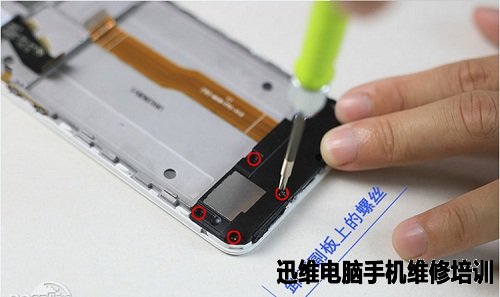

卸下底部梅花螺丝，准备分离后壳。一开始用吸盘费了九牛二虎之力一点动静也没有，只得求助于撬棒。
魅蓝5S拆机 图4
魅蓝5S拆机 图5
后壳与主板之间没有排线连接，天线的辐射片以及金属触点都贴在后壳上，主板、副板分离为常见的三段式结构，中间是大容量锂电池。
魅蓝5S拆机 图6

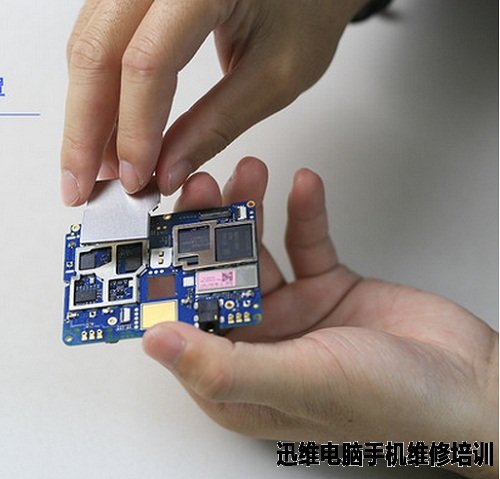

主板布局比较规整，蓝色的PCB板之上覆盖有支架与屏蔽罩。
魅蓝5S拆机 图7
魅蓝5S拆机 图8

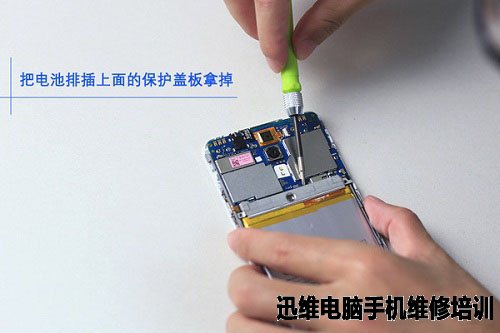

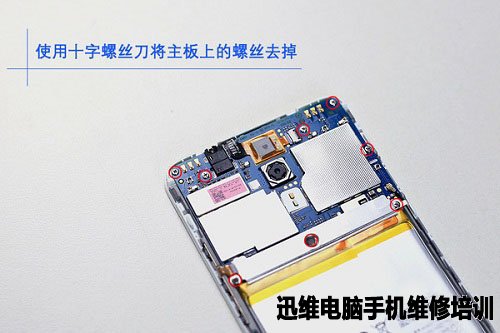

支架通过螺丝与中框进行连接，主要作用是固定屏幕、电源等的排线部分，对于增强抗跌落性能有一定帮助。卸下固定主板的螺丝，然后拿掉电池排线上面的盖板，先断电。
魅蓝5S拆机 图9

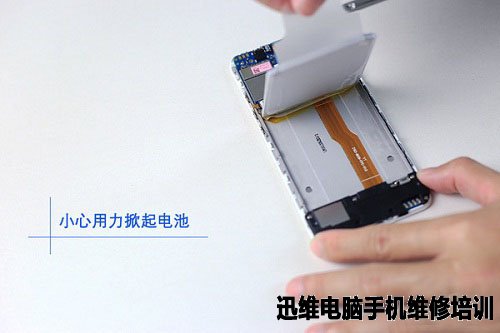

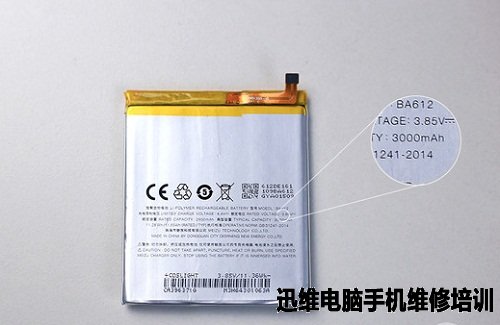

卸下电池排线后，小心地用力把电池掀起。电池容量为3000mAh。
魅蓝5S拆机 图10

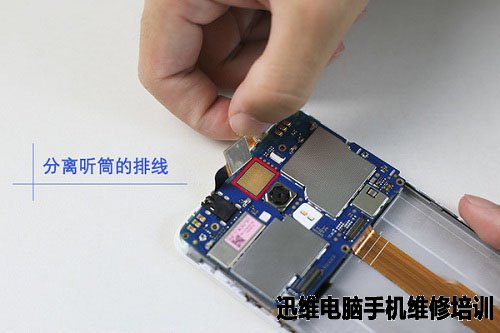

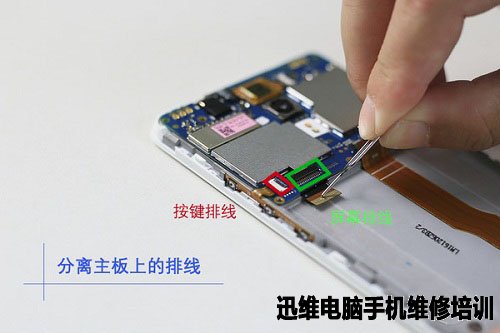

在分离主板之前，需要断开屏幕排线、侧面按键排线以及右侧天线条。注意魅蓝5S的主板布局与魅蓝5稍有不同，听筒与主板用软排线连接，胶粘在主摄像头位置的上方，拆解时需要小心揭开这部分排线。
魅蓝5S拆机 图11
魅蓝5S拆机 图12

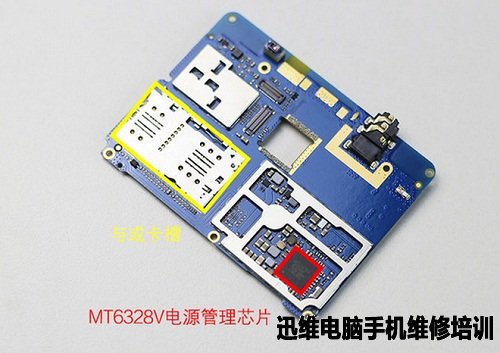

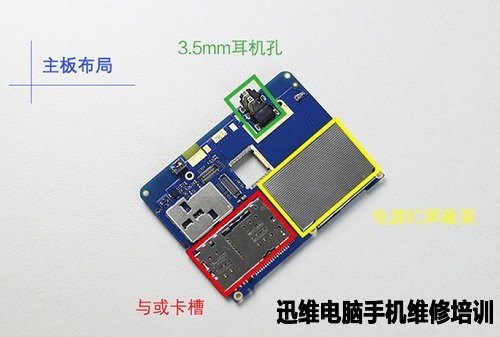

主板表面没有用到塑料支架，在与或卡槽的一侧，芯片分布比较稀疏。揭开金属屏蔽罩后发现一颗MT6328V电源管理芯片，这是联发科方案的常用配置。
魅蓝5S拆机 图13
魅蓝5S拆机 图14

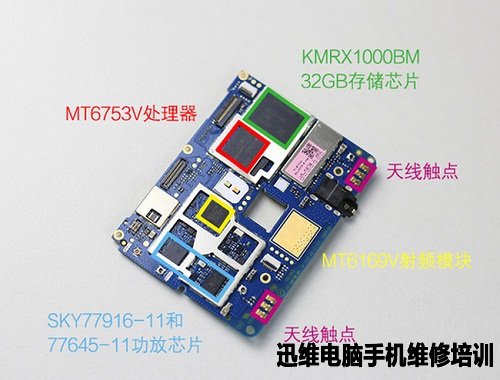

翻转到主板的另一面，魅蓝5S采用了MT6753V处理器、KMRX1000BM 32GB存储芯片，以及SKY77916-11、77645-11功率放大芯片，MT6753是一颗低功耗处理器，表面没有贴上石墨散热片。
魅蓝5S拆机 图15
魅蓝5S拆机 图16
魅蓝5S采用了1300万像素主摄像头，集成PDAF相位对焦功能，物理光圈为F/2.2；前置500万像素摄像头，光圈F/2.0。
魅蓝5S拆机 图17

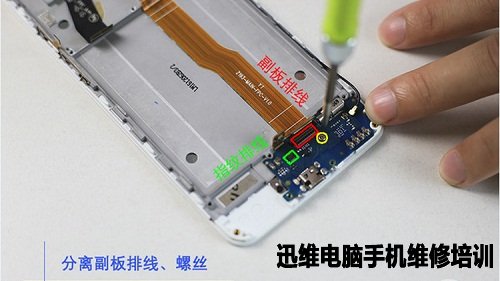

接下来继续拧下副板的螺丝，拿开尾插的保护盖。可以发现，尾插整合了连接mTouch的排线插座、连接主板的软排线插座、主天线触点、扬声器触点等。
魅蓝5S拆机 图18
魅蓝5S拆机 图19

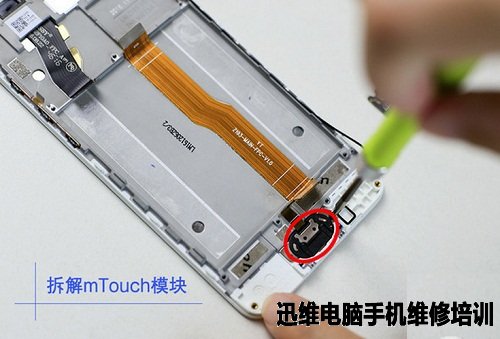

把尾插小板拆下来之后就可以看到我们非常熟悉的多功能mTouch按键，魅蓝5S的指纹识别组件通过金属板+两颗螺丝进行固定。
魅蓝5S拆机 图20

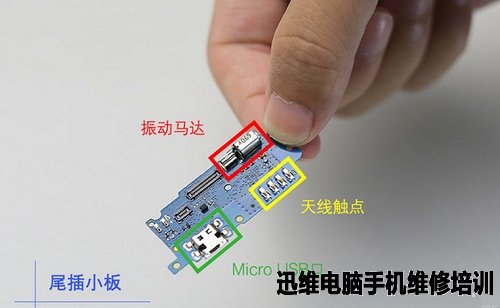

副板部分比较简单，集成了Micro-USB口、振动马达、天线触点等，没有3.5mm耳机孔，小屏的魅蓝系列通常将耳机孔放置在顶部的主板位置上。
魅蓝5S拆机 图21

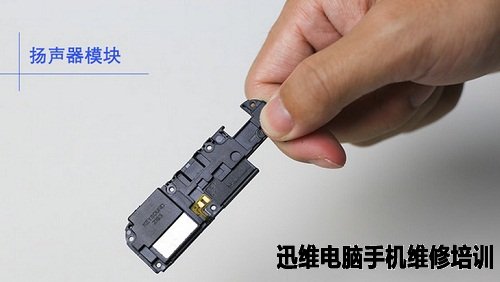

扬声器模块采用金属触点与尾插小板相连接，魅蓝5S采用了防水泡绵对主要部件进行保护。
魅蓝5S拆机 图22

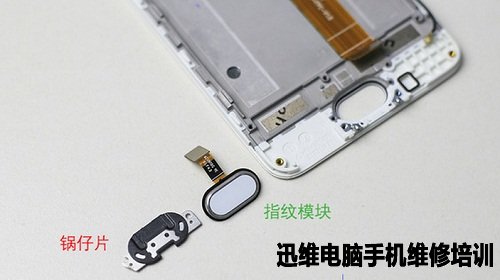

mTouch按键将指纹识别、轻触返回、按压回到桌面等功能整合起来。锅仔片为Home键的活动组件，采用金属材质，提供了不错的按压手感。
魅蓝5S拆机 图23

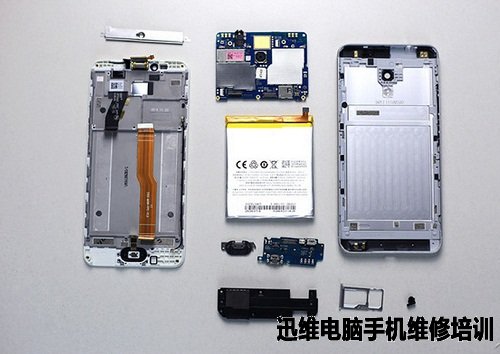

拆解到这里就基本上结束了，来张全家福。
魅蓝5S拆机 图24
