荣耀V9是华为发布的荣耀系列的一款旗舰机。配置方面，荣耀V9采用5.7英寸2K屏幕，搭载麒麟960八核处理器，内置4/6GB内存，存储容量有64GB、128GB两个版本。后置双1200万像素摄像头、前置800万像素摄像头，那么它的做工又如何呢？下面让我们通过荣耀V9的拆机来一探究竟吧！



华为荣耀V9拆机 图1



　　华为荣耀V9拆机方法/步骤：

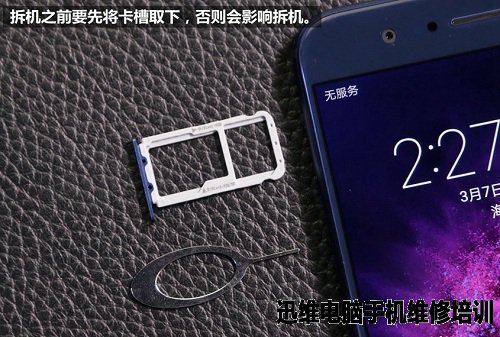

　　拆机之前要先取下卡槽，否则会影响拆机。



华为荣耀V9拆机 图2

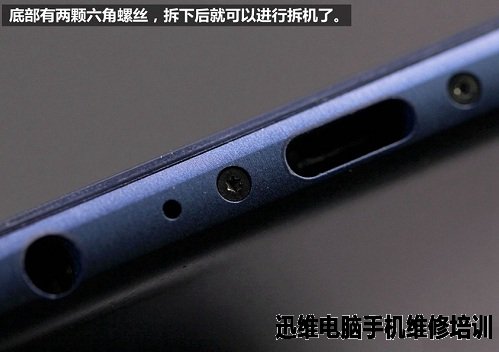

　　拧下底部的两颗六角螺丝，就可以进行拆机了。



华为荣耀V9拆机 图3



　　荣耀V9屏幕与整体的机身是分离的，用吸盘就可以将其分开。



华为荣耀V9拆机 图4

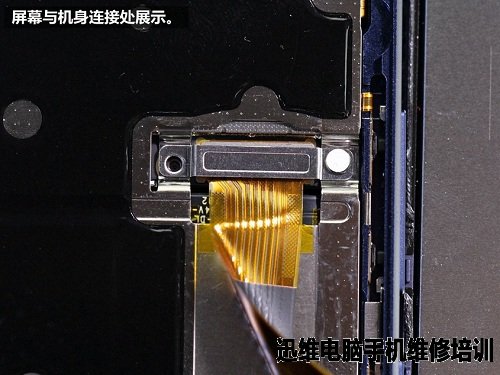

　　屏幕与机身连接处特写：



华为荣耀V9拆机 图5

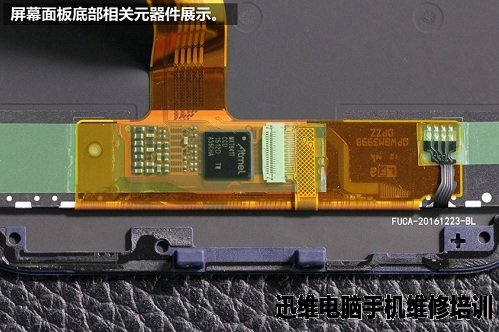

　　屏幕面板底部相关元器件特写：



华为荣耀V9拆机 图6

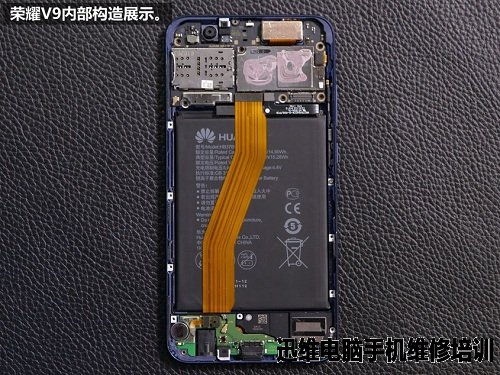

　　荣耀V9内部结构特写：



华为荣耀V9拆机 图7

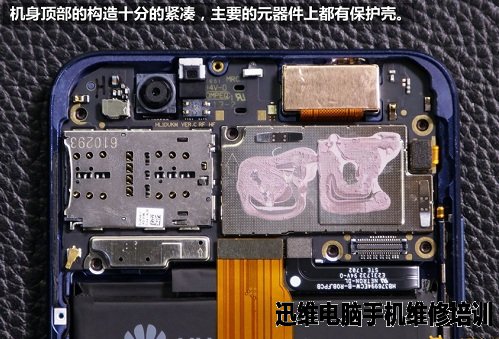

　　机身顶部特写，主要元器件上都有保护壳。



华为荣耀V9拆机 图8

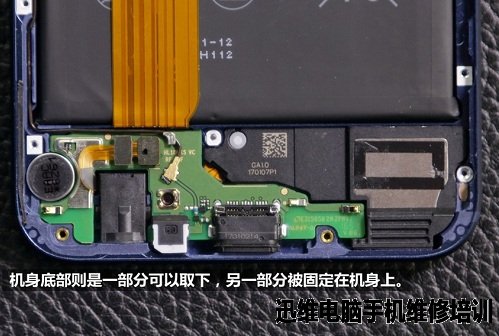

　　机身底部一部分是可以取下的，而另一部分是被固定在机身上的。



华为荣耀V9拆机 图9

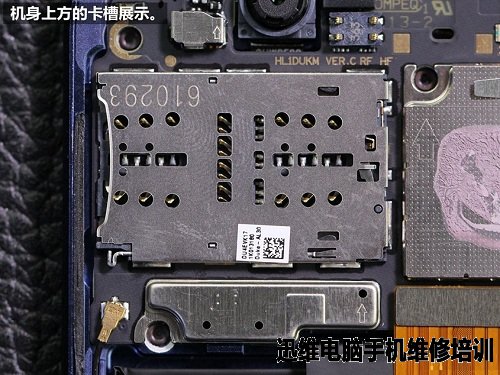

　　机身上方的卡槽特写：



华为荣耀V9拆机 图10

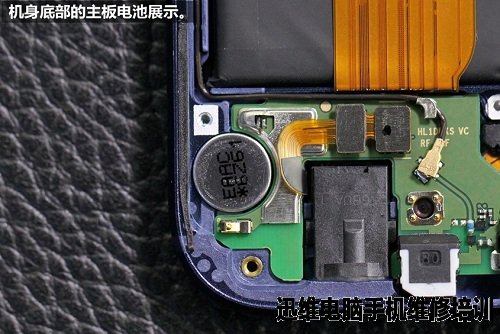

　　机身底部的主板电池特写：



华为荣耀V9拆机 图11

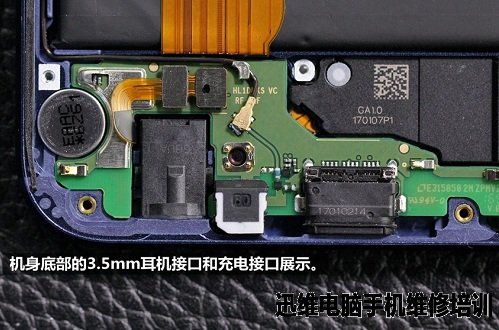

　　机身底部的3.5mm耳机接口和充电接口特写：



华为荣耀V9拆机 图12

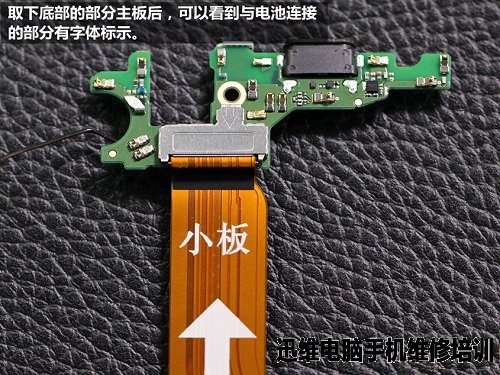

　　取下底部的部分主板，在与电池链接的部分有字体标示。



华为荣耀V9拆机 图13

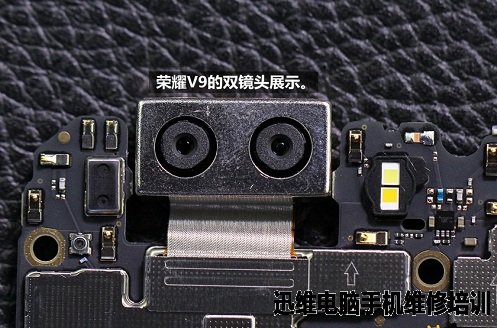

　　荣耀V9后置双1200万像素摄像头特写：



华为荣耀V9拆机 图14

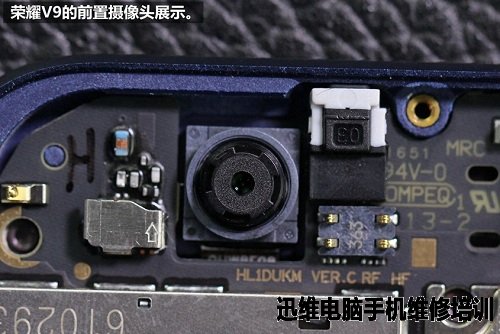

　　荣耀V9前置800万像素摄像头特写：



华为荣耀V9拆机 图15

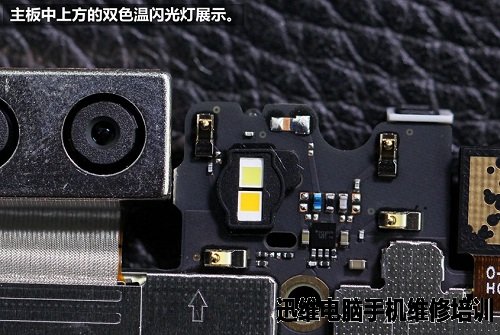

　　主板中上方的双色温闪光灯特写：



华为荣耀V9拆机 图16

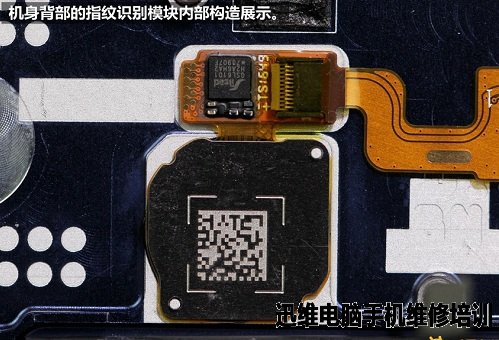

　　机身背部的指纹识别模块内部构造特写：



华为荣耀V9拆机 图17

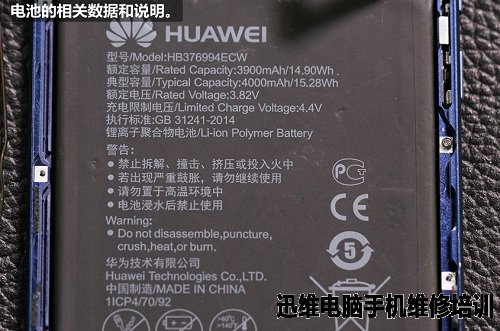

　　荣耀V9容量为4000mAh 15.28Wh锂离子聚合物电池。



华为荣耀V9拆机 图18

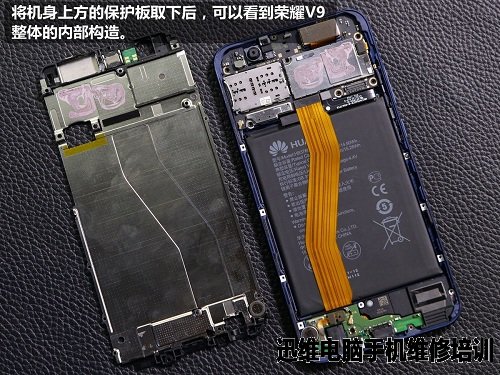

　　取下机身上方的保护板，就可以看到荣耀V9的整体内部构造了。



华为荣耀V9拆机 图19



　　上方的主板有大量的保护壳包裹着主要的元器件。



华为荣耀V9拆机 图20

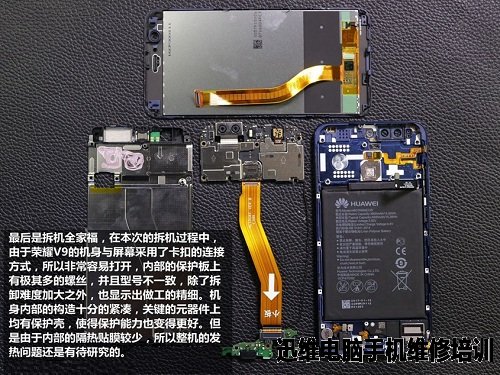

　　荣耀V9拆机到此结束！附荣耀V9拆机全家福。
