乐目 沙狐V1拆机图解

更新时间:2017-03-18 15:03:58

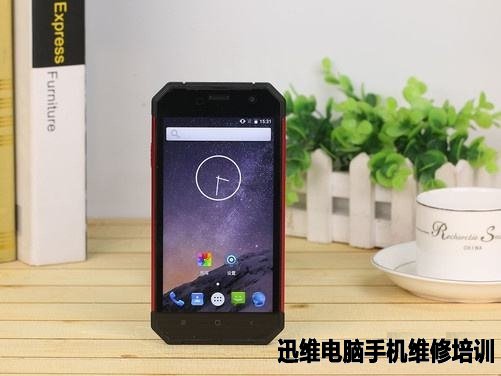

  乐目 沙狐V1采用5.5英寸的1080P显示屏的,搭载联发科MT6755处理器,4GB+64GB的存储组合,前置摄像头为500万像素,后置摄像头为1300万像素,内置5000mAh的大电池、支持快充技术,预装Android 6.0操作系统。下面我们通过对乐目 沙狐V1拆机来了解一下它的内部结构吧!

沙狐V1拆机1
乐目 沙狐V1拆机 图1

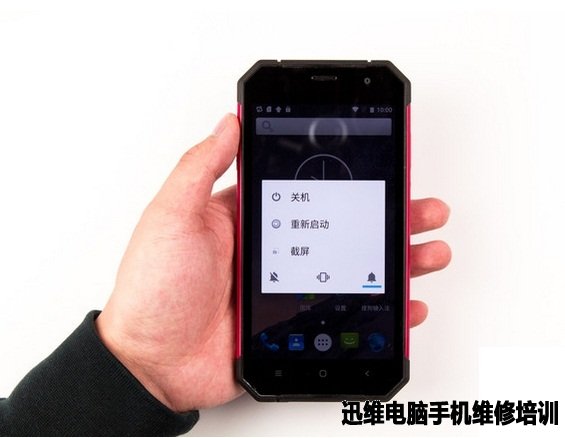

  一切准备就绪,开始对乐目 沙狐V1进行拆机。

  首先先关机。

沙狐V1拆机2
乐目 沙狐V1拆机  图2

  乐目 沙狐V1整体采用塑料材质的机身,中框两侧辅以铝和金属条用于防护和固定。

沙狐V1拆机3
乐目 沙狐V1拆机 图3

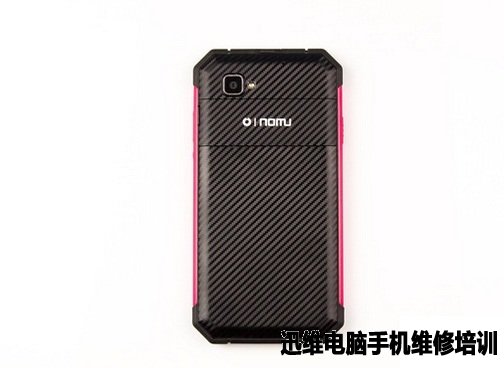

  乐目 沙狐V1的摄像头、闪光灯被放在背部左上角,背部为三段式设计,但是不同常规的设计,背部中间为SIM卡槽部分。

沙狐V1拆机4
乐目 沙狐V1拆机 图4

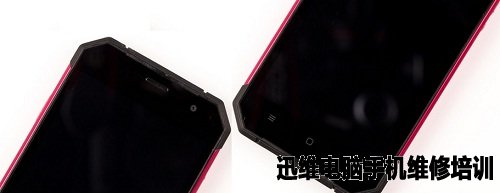

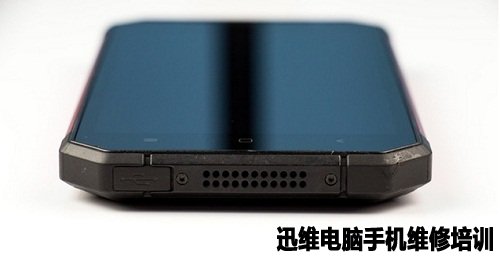

  正面顶部为听筒、前置摄像头、距离/光线传感器,底部为三颗按键设计。

沙狐V1拆机5
乐目 沙狐V1拆机 图5

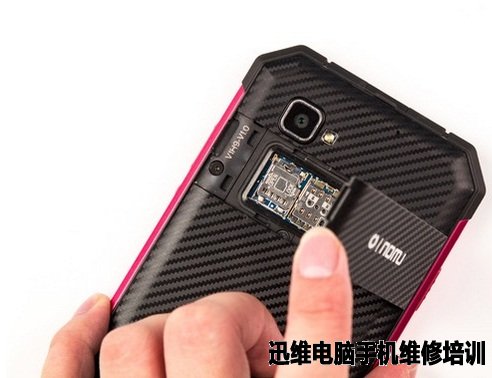

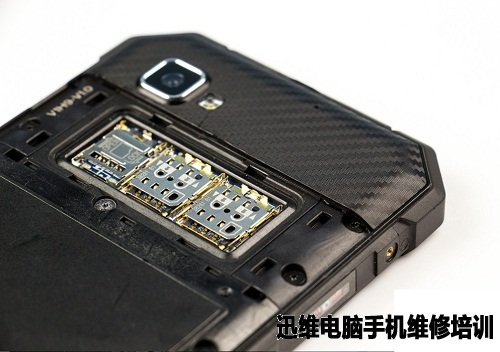

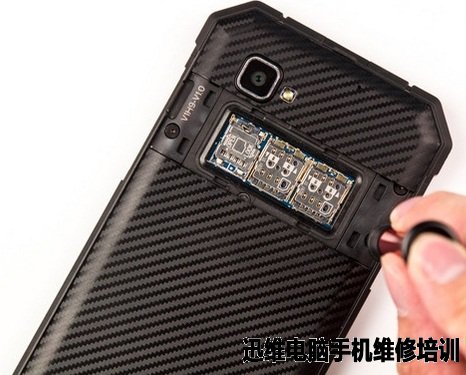

  接着进入拆机,因为三防手机的机身设计不同其它安卓手机的设计,所以进行试探性的拆机,先来打开SIM卡槽的后盖。


沙狐V1拆机6
乐目 沙狐V1拆机 图6

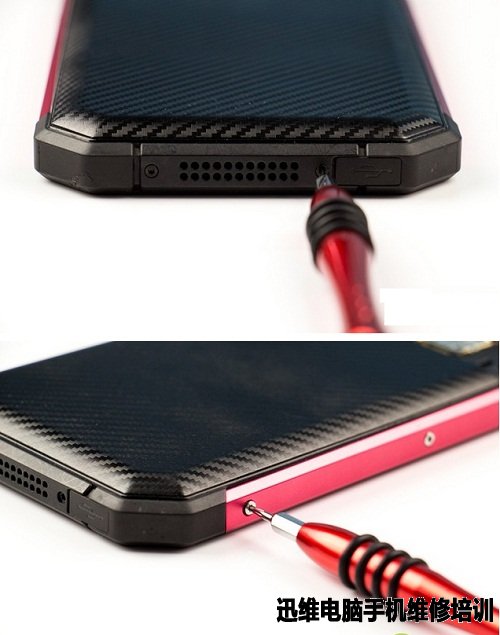

  接着中框周围的所有螺丝。

沙狐V1拆机7
乐目 沙狐V1拆机 图7

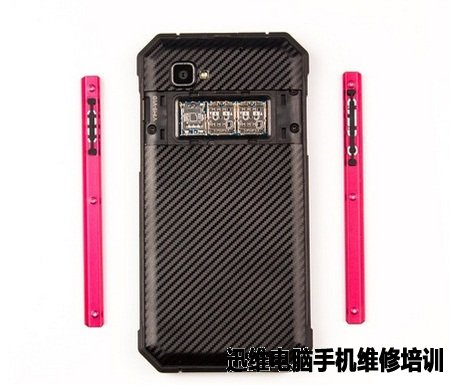

  所有看到的螺丝均已拆掉后发现,只有两边的铝和金属条可以被拆下来。

沙狐V1拆机8
乐目 沙狐V1拆机 图8

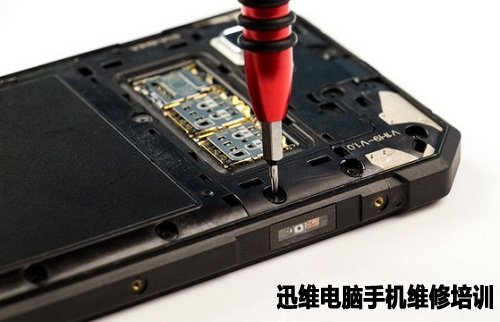

  接下来只能从SIM卡槽的周围的螺丝入手了,能拆掉的两个螺丝先拆掉。

沙狐V1拆机9
乐目 沙狐V1拆机 图9

  还有两颗半裸露的螺丝,看样子是应该先拆下剩余的两部分后壳了。

沙狐V1拆机10
乐目 沙狐V1拆机 图10

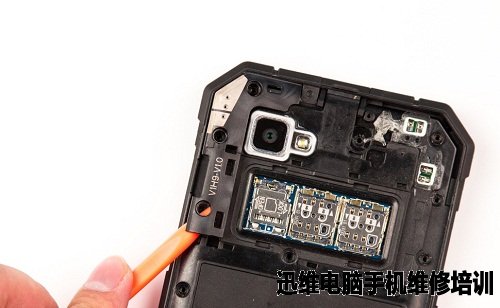

  先拆下半部分后壳,就从螺丝这入手,插入金属撬棒。

沙狐V1拆机11
乐目 沙狐V1拆机 图11

  不出所料,后盖被撬开了。

沙狐V1拆机12
乐目 沙狐V1拆机 图12

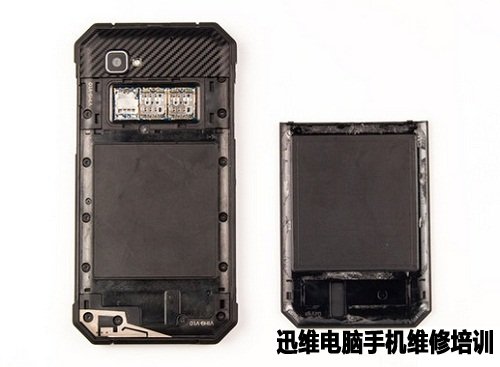

  此后盖的设计为卡扣+粘胶的处理,从而做到防尘防水。

沙狐V1拆机13
乐目 沙狐V1拆机 图13

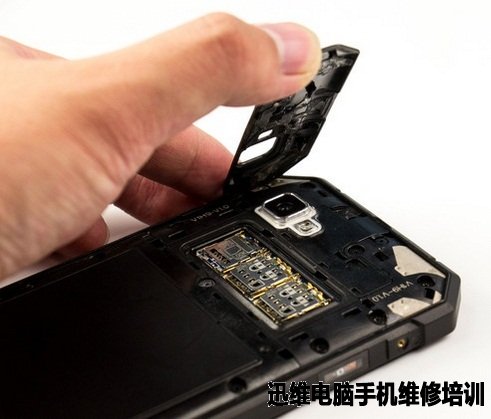

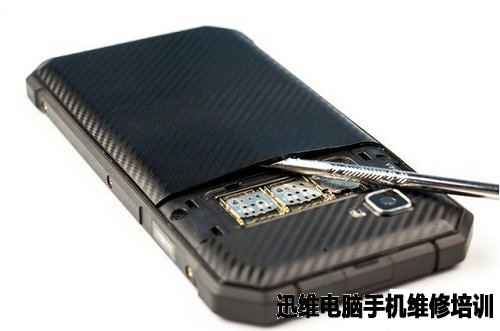

  背部顶端后盖采用同样的方法进行拆机。

沙狐V1拆机14
乐目 沙狐V1拆机 图14

  拆掉了后盖后发现了如此多的螺丝,继续把螺丝拆掉。

沙狐V1拆机15
乐目 沙狐V1拆机 图15

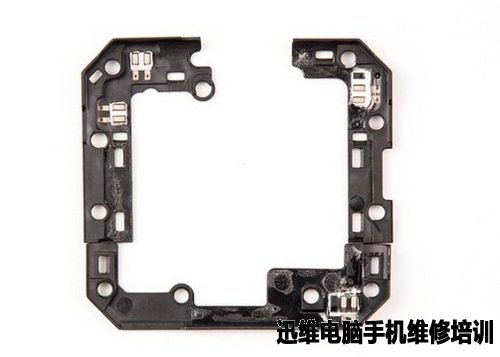

  拆掉所有螺丝,接着拆顶部和底部天线部分。

沙狐V1拆机16
乐目 沙狐V1拆机 图16

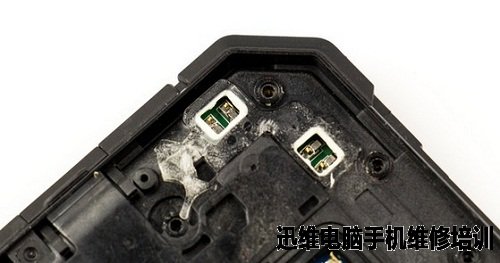

  天线的连接部分的防水处理采用“注塑胶”的处理方式。

沙狐V1拆机17
乐目 沙狐V1拆机 图17

沙狐V1拆机18
乐目 沙狐V1拆机 图18

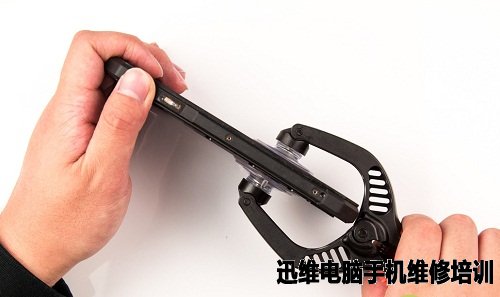

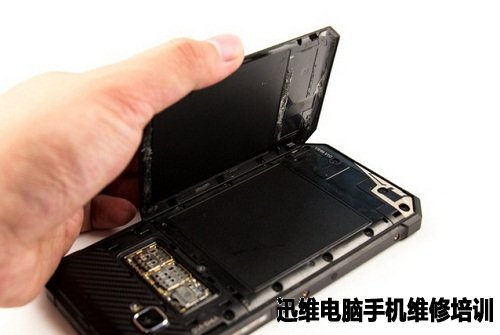

  拆掉这儿,所有用于固定的螺丝等均已拆下,后壳并没有拿下来,果断使用吸盘。

沙狐V1拆机19
乐目 沙狐V1拆机 图19

沙狐V1拆机20
乐目 沙狐V1拆机 图20

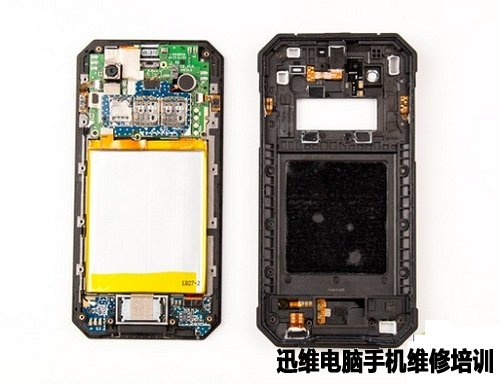

  闪光灯、音量按键、电源键连接线等被设计在机身的背壳上。

沙狐V1拆机21
乐目 沙狐V1拆机 图21

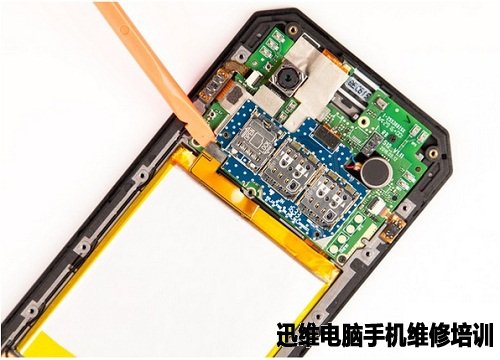

  接下来拆主板部分,先来断开电池连接线。

沙狐V1拆机22
乐目 沙狐V1拆机 图22

  接着是拆掉固定主板的螺丝。

沙狐V1拆机23
乐目 沙狐V1拆机 图23

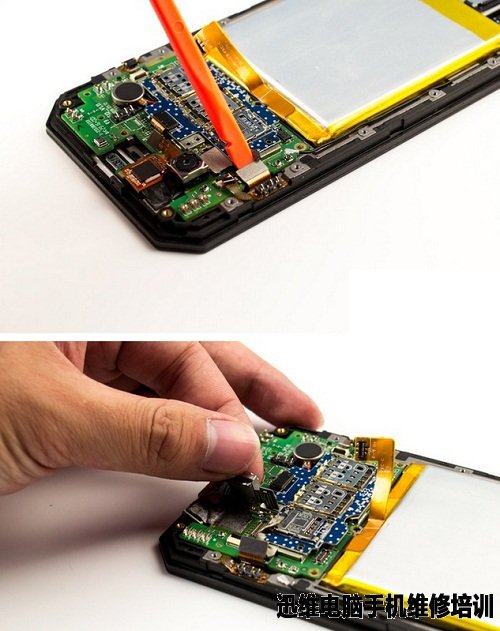

  螺丝拆掉后,拆掉周围所有的连接排线。

沙狐V1拆机24
乐目 沙狐V1拆机 图24

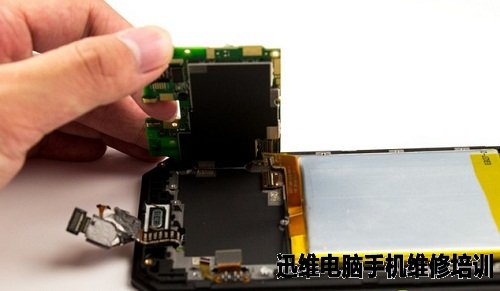

  所有的排线拆下来以后,主板就可以取下来了。

沙狐V1拆机25
乐目 沙狐V1拆机 图25

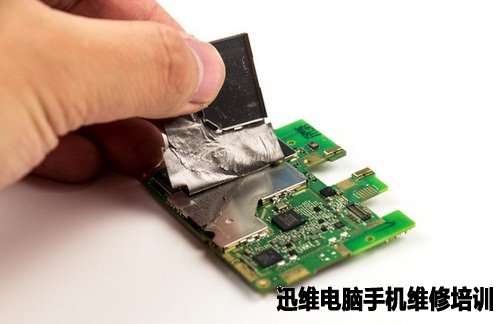

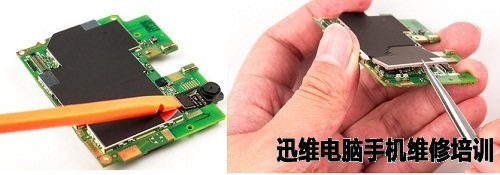

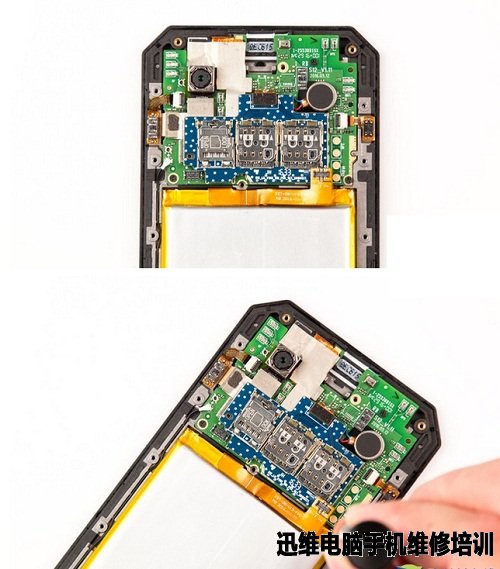

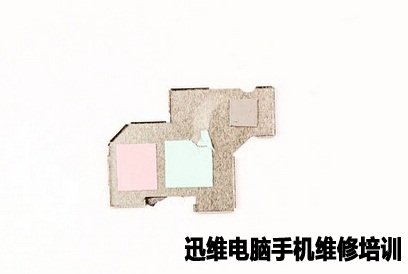

  使用撬棒拆掉主板上的SIM卡槽部分、摄像头以及金属屏蔽罩。

沙狐V1拆机26
乐目 沙狐V1拆机 图26

沙狐V1拆机27
乐目 沙狐V1拆机 图27

沙狐V1拆机28
乐目 沙狐V1拆机 图28

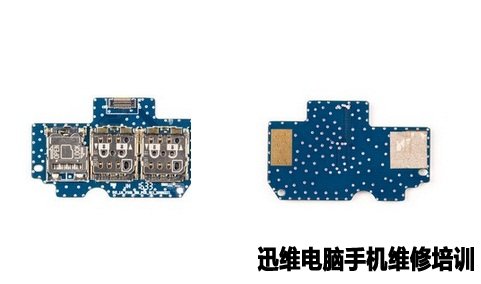

  SIM卡槽。
沙狐V1拆机29
乐目 沙狐V1拆机 图29

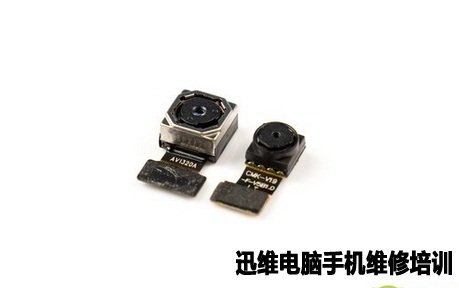

  摄像头组合,500万像素的前置摄像头和1300万的后置摄像头。
沙狐V1拆机30
乐目 沙狐V1拆机 图30

  接下来拆掉主板周围的小配件。

沙狐V1拆机31
乐目 沙狐V1拆机 图31

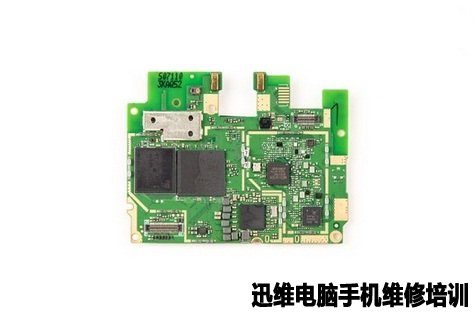

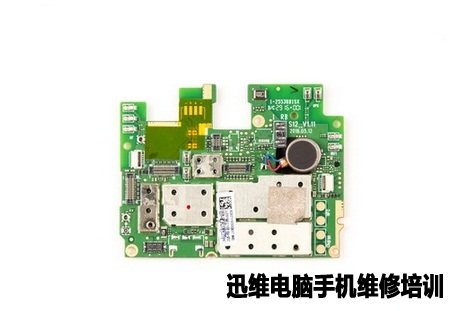

  让我们来看一下它的主板。

沙狐V1拆机32
乐目 沙狐V1拆机 图32

  主板背面,从左到右此次为闪存、CPU(MT6755+ROM)、电源芯片以及系带部分。

沙狐V1拆机33
乐目 沙狐V1拆机 图33

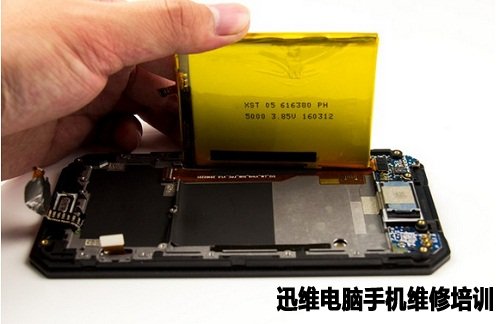

  下面拆下电池,因为周围没有易拉胶或拉手的设计,所以直接使用撬棒将电池撬起。乐目 沙狐V1采用5000mAh的电池。


沙狐V1拆机34
乐目 沙狐V1拆机 图34

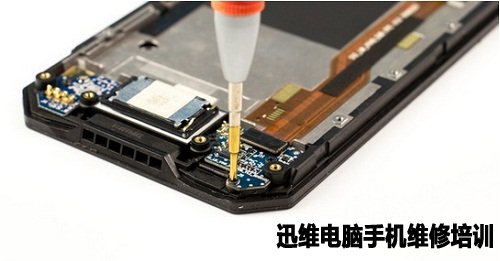

  电池拆掉后,只剩下底部的PCB小板了,拆掉PCB主板上的螺丝。

沙狐V1拆机35
乐目 沙狐V1拆机 图35

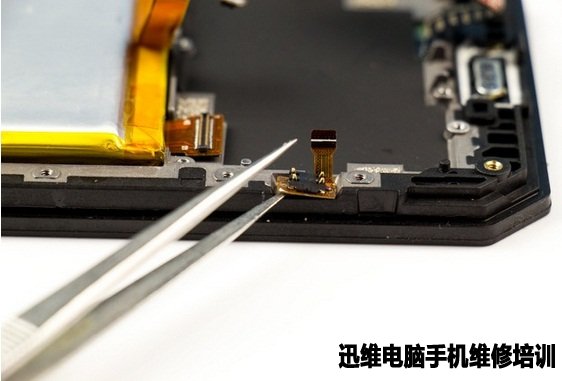

  使用撬棒撬起连接线,然后直接拉起。

沙狐V1拆机36
乐目 沙狐V1拆机 图36

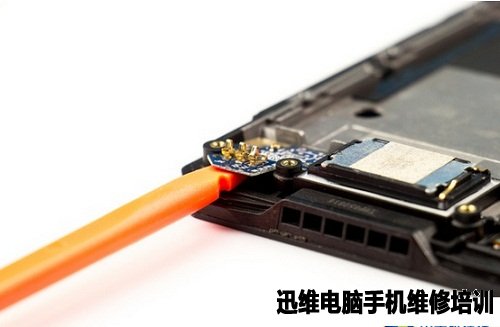

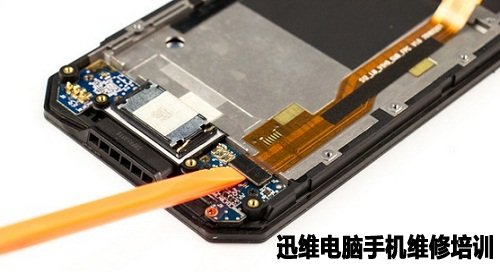

  接下来仍是使用撬棒撬起PCB小板。

沙狐V1拆机37
乐目 沙狐V1拆机 图37

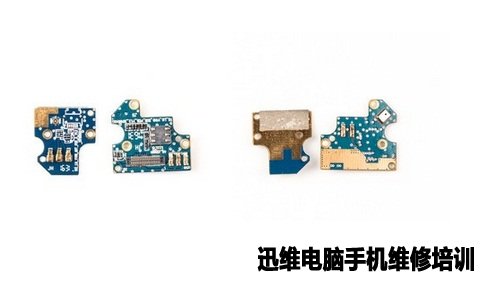

  底部的PCB小板是分离的两个部分。

沙狐V1拆机38
乐目 沙狐V1拆机 图38

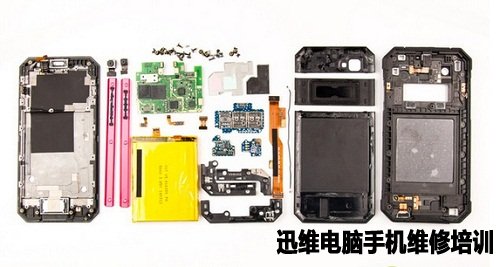

  拆机接近尾声了,来张乐目 沙狐V1拆机的全家福。

沙狐V1拆机39
乐目 沙狐V1拆机 图39

  乐目 沙狐V1的拆机到这里就结束了,通过这次对乐目 沙狐V1拆机你应该很清楚它的内部结构了吧!
