红辣椒手机-Note5内部结构如何?红辣椒手机拆机图解教程!

更新时间:2017-03-22 13:25:48


  年前12.22小辣椒发布一款新机红辣椒Note5。这款红辣椒手机采用金属机身设计,装备2.5D玻璃和5.5寸IPS屏幕,分辨率1080p,前置0.2S指纹识别,搭载了1.8GHz主频率的MTK MT6755m/helio P10处理器,红辣椒手机采用4G RAM+64G ROM的大内存组合,搭配YUNOS5.1操作系统,兼顾续航,其电池容量达到了4000mAh,下面我们就通过拆机看看这款红辣椒手机内部做工究竟如何。

红辣椒手机拆机图解教程1
图1

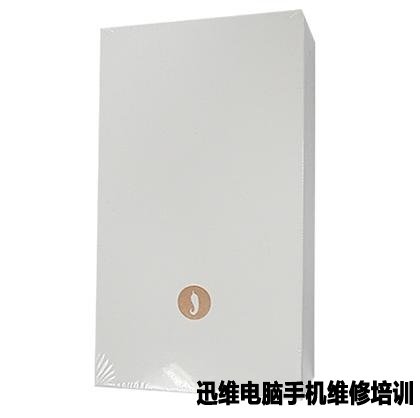

  这款红辣椒手机-Note5,手机外包装简洁,正面配有一个小辣椒的图标,背面描述手机的相关型号、参数等。

红辣椒手机拆机图解教程2
图2

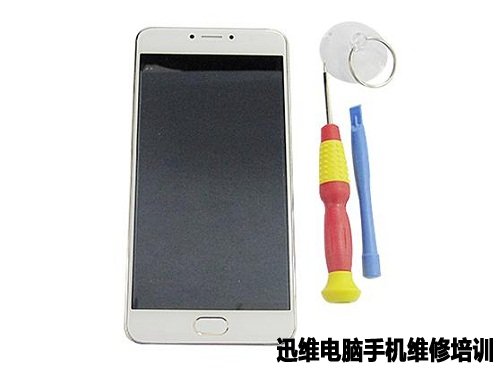

  准备好拆机工具,螺丝刀、撬棒和吸盘,跟红辣椒手机来个合影吧。

红辣椒手机拆机图解教程3
图3

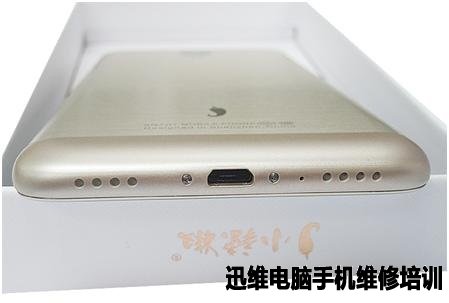

  打开包装,我们看到这款红辣椒手机的底部有两个螺丝,从这里拆起,请注意这里的螺丝是5角的,我用十字螺丝刀费了半天劲才发现。

图4

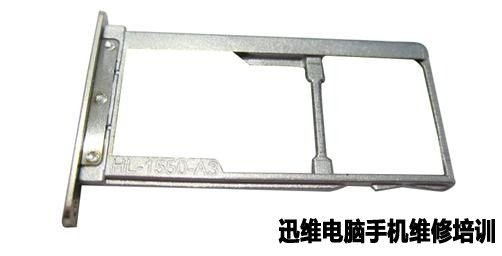

  用随机附带的顶针,将SIM卡卡托取出来,大大特写照片奉上,一个MIRO SIM卡托,另一个NANO SIM卡托。

图5

  用吸盘吸附在屏幕底部,慢慢使劲往上拉起,这样在屏幕和底壳上出现一个缝隙,再用撬棒沿着周边一点一点的撬开,屏幕跟后盖就能妥妥的分离了。

图6

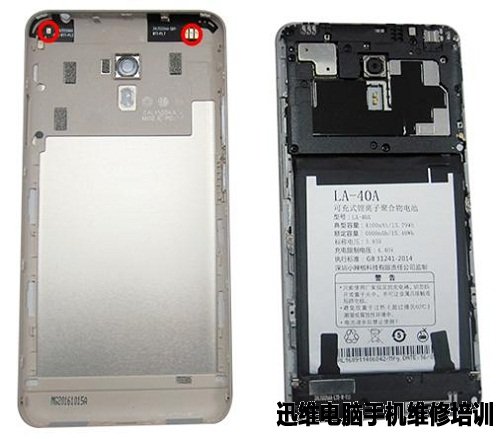

  打开以后可以窥见真容了,后盖有两处天线的触点,中间部分采用金属材质,上下两端用的塑料壳,方便信号传输。

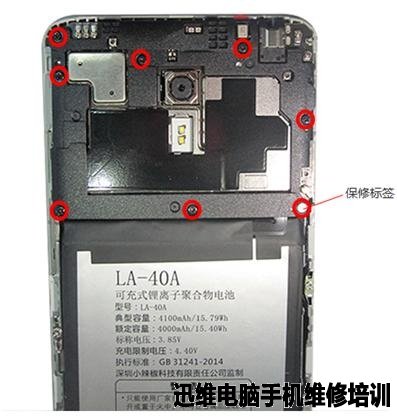

图7

  屏幕上部的主板,需要拆卸的螺丝用红圈标注出来了,共有8处,其中有一个贴着白色防水贴的是保修标签,这里拆掉以后就失去保修了,在保修期的朋友注意了。

图8

  屏幕下方需要拆卸的螺丝,也用红圈标注出来了,共6处,其中一处贴有保修标签。

图9

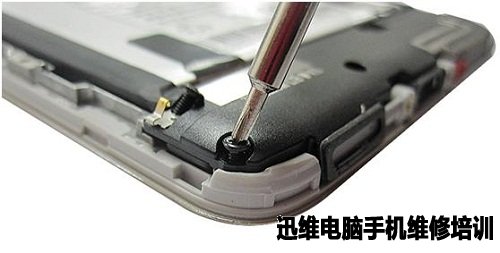

  先一个一个将主板上的螺丝全部拧下来。

图10

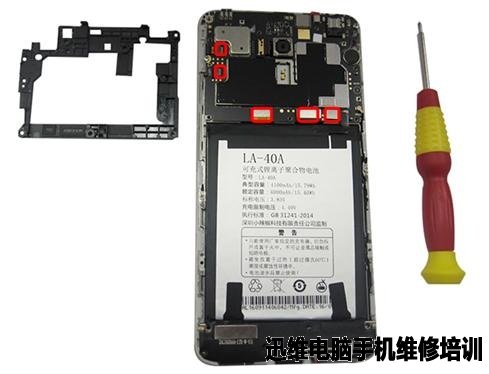

  卸掉主板上的塑料支架,便露出主板的全貌,共有5处排线接口,详见下图红色标记部分,轻轻用镊子沿着中间点拔出,力气要均匀,防止折断了排线。

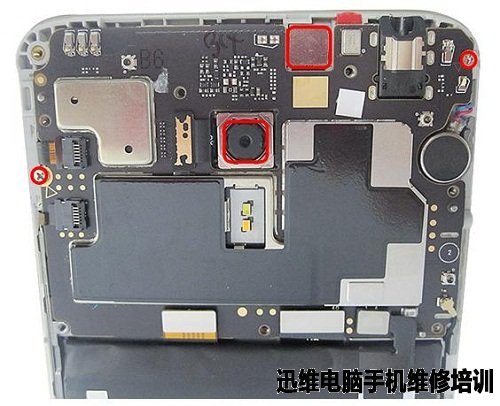

图11

  再来张主板的高清图,左右各有一个银色的螺丝,和第一层黑色防锈螺丝有所区别,此处可见设计者担心螺丝用混淆了。主摄像头和副摄像头,用红色标注了。主板集成了大部分芯片,还有麦克风、耳机孔等外部接口,声音调节按钮在机身一侧。

图12

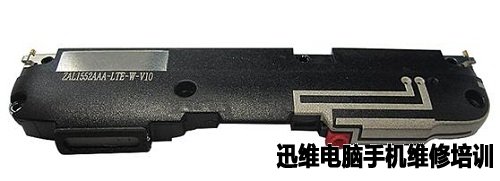

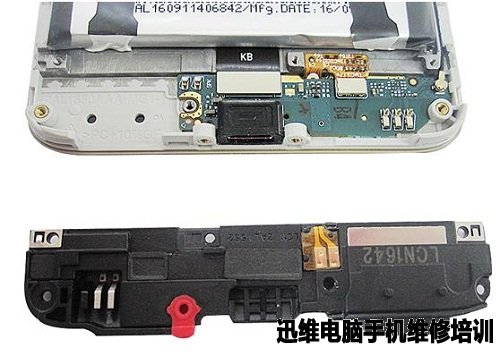

  手机底部塑料支撑架,外放喇叭在支撑架上,腔体是密封的,白色的音频,支撑架下是副板,主要负责底部的信号、指纹、充电口等。

图13

  此处是塑料外壳的正面,可以看见天线的走线,麦克风等,整个机身好几处麦克风接口,降噪效果应该较好。

图14

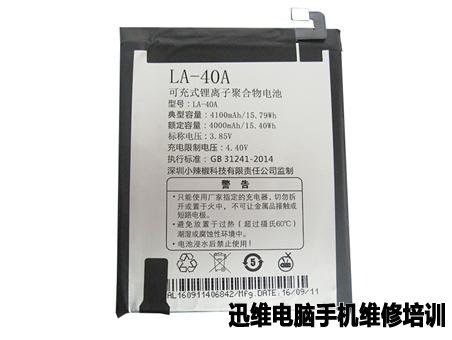

  用电吹风对着电池两侧吹风三分钟,就轻松将4000毫安的大电池完整取下了。

图15

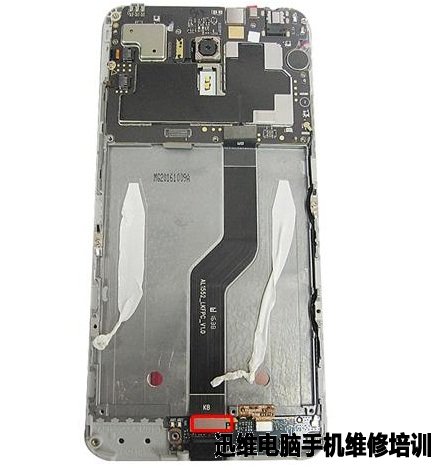

  展示下这款红辣椒手机拆完电池的样子,电池下方还埋伏了一根排线,负责主板和副板的信号传输。


图16

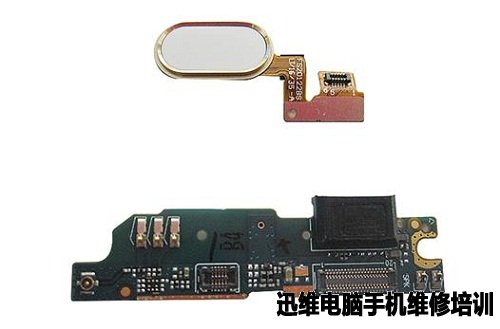

  取下底部的副板,拆开指纹模块的排线接口,指纹模块从正面轻轻顶起,就可以分离副板和指纹模块了,来个合影。

图17

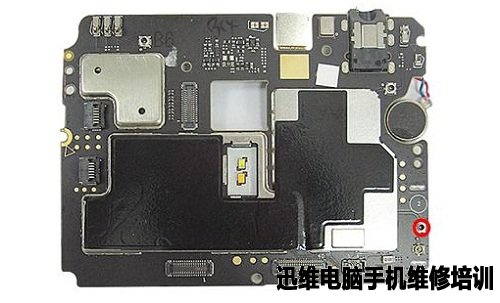

  主板和副板之间有个信号连接线,IPX接口,将两端轻轻挑起,取下主板,注意有个金属柱,用红圈标注出来了。

图18

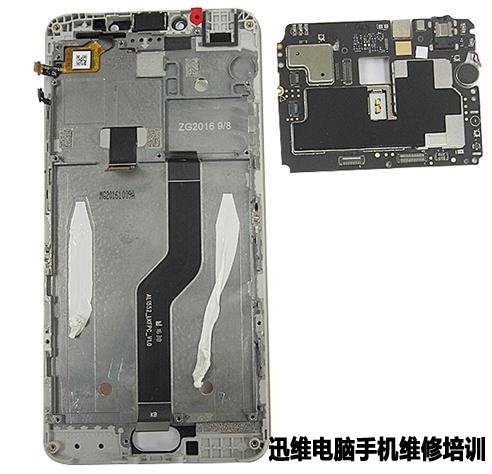

  取出主板后,对主板和屏幕背面来个合影。

红辣椒手机拆机图解教程19
图19

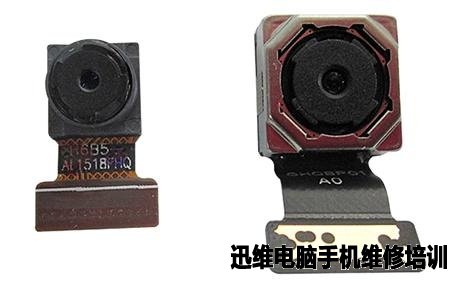

  从主板上取下主副摄像头,注意前摄像头的排线,需要轻轻抬起排线的压条,方才能取出排线,将前摄像头取下。

红辣椒手机拆机图解教程20
图20

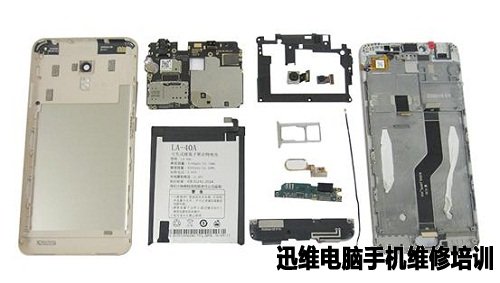

  至此红辣椒手机全部拆解完成,想必大家对这款红辣椒手机的内部也有了一定的了解了吧。最后给红辣椒手机拆机的零部件来个大合影。

红辣椒手机拆机图解教程21
图21
