昂达平板电脑V116w Core M 拆机论做工

更新时间:2016-03-28 11:19:41

  昂达平板电脑V116w Core M近期推出了一款搭载英特尔Core M 5Y10c处理器的高端办公平板电脑—昂达平板电脑V116w。在Core M 5Y10c芯片内,搭载了Graphic 5300核芯显卡,显卡主频可以在100-800MHz范围内动态调频,清晰度比同规格苹果Macbook Air笔记本电脑更清晰49%。可视角度高达 178 度,减少了眩光,色彩也更鲜艳。据称性价比很高,不过使用体验也是一个很重要的因素,然而该机随机配送的键盘保护套却并不是那么好用,机身运行游戏时的发热也是个让人头痛的问题。下面开始昂达平板电脑的拆解

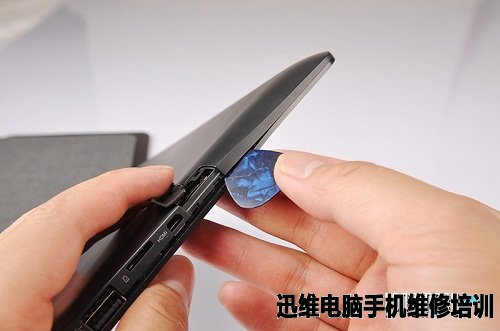

  从这个位置下撬片比较容易一些。

昂达平板电脑V116w Core M 拆机论做工
图一 昂达平板电脑拆机论做工

  一路将外壳划开。

昂达平板电脑V116w Core M 拆机论做工
图二 昂达平板电脑拆机论做工

  先别急着分离,这里有与键盘的连接口排线需要先分离开。

昂达平板电脑V116w Core M 拆机论做工
图三 昂达平板电脑拆机论做工

  分离开这个借口就可以方便的把后盖分离了。

昂达平板电脑V116w Core M 拆机论做工
图四 昂达平板电脑拆机论做工

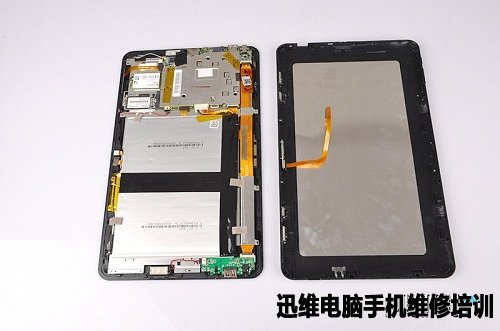

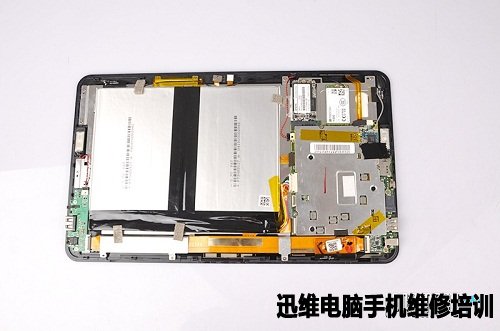

  整个布局清晰整洁,没有看到廉价的大飞线,采用子母电路板设计,用线排连接。

昂达平板电脑V116w Core M 拆机论做工
图五 昂达平板电脑拆机论做工

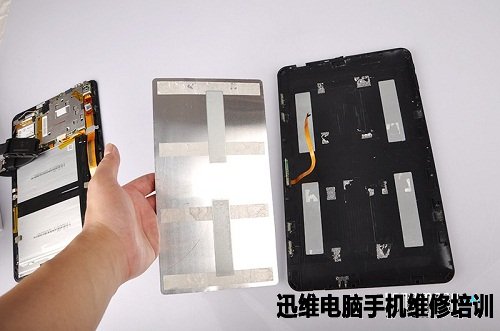

  背盖上内藏乾坤,看到一大张铝板。

昂达平板电脑V116w Core M 拆机论做工
图六 昂达平板电脑拆机论做工

  盖板侧面的强力磁石采用热熔胶我也是醉了,虽然会牢固度好,比较稳定,但形象掉了。如果这里设计一个槽口并用3M的双面粘就完美了。

昂达平板电脑V116w Core M 拆机论做工
图七 昂达平板电脑拆机论做工

  铝板后面则是6小片铁板,配合底座吸附。

昂达平板电脑V116w Core M 拆机论做工
图八 昂达平板电脑拆机论做工

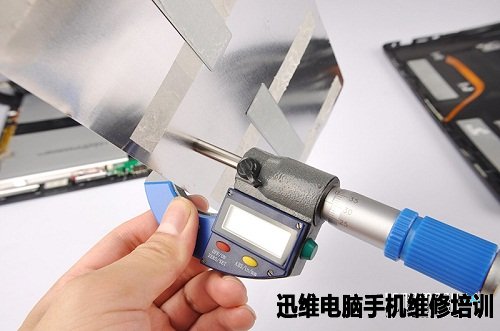

  铝板的厚度为0.3MM。

昂达平板电脑V116w Core M 拆机论做工
图九 昂达平板电脑拆机论做工
  铝板与铁板结合来附助散热。

昂达平板电脑V116w Core M 拆机论做工
图十 昂达平板电脑拆机论做工

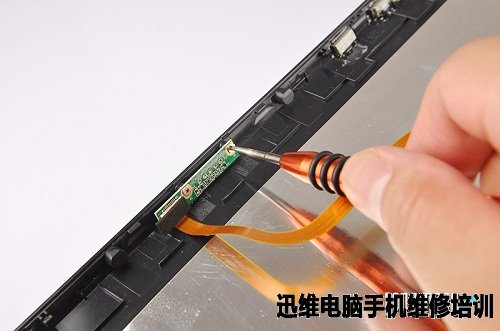

  继续拆键盘的连接接口。

昂达平板电脑V116w Core M 拆机论做工
图十一 昂达平板电脑拆机论做工

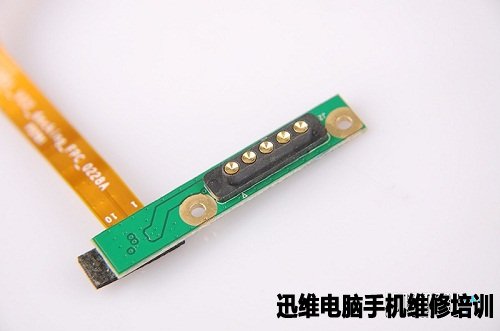

  采用的是镀金接口防止氧化延长使用寿命。

昂达平板电脑V116w Core M 拆机论做工
图十二 昂达平板电脑拆机论做工

  进行下一步之前先断电。


图十三 昂达平板电脑拆机论做工

  与之前的几个机型不同这次昂达平板电脑终于加入了这种静电贴,把防静电也加入了设计中。

昂达平板电脑V116w Core M 拆机论做工
图十四 昂达平板电脑拆机论做工

  偶尔还是可以看到几条黄胶布。

昂达平板电脑V116w Core M 拆机论做工
图十五 昂达平板电脑拆机论做工

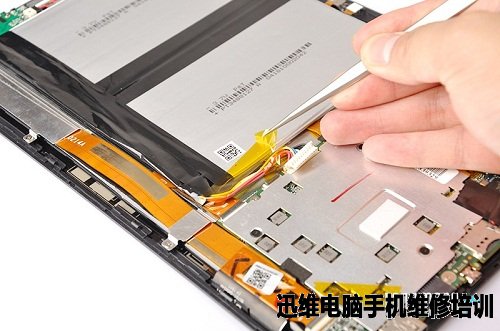

  继续拆电池。

昂达平板电脑V116w Core M 拆机论做工
图十六 昂达平板电脑拆机论做工
昂达平板电脑V116w Core M 拆机论做工
图十七 昂达平板电脑拆机论做工

  昂达平板电脑采用的是2块4800MAH的电池并连达到9600MAH。

昂达平板电脑V116w Core M 拆机论做工
图十八 昂达平板电脑拆机论做工

  分离右侧喇叭接口。

昂达平板电脑V116w Core M 拆机论做工
图十九 昂达平板电脑拆机论做工

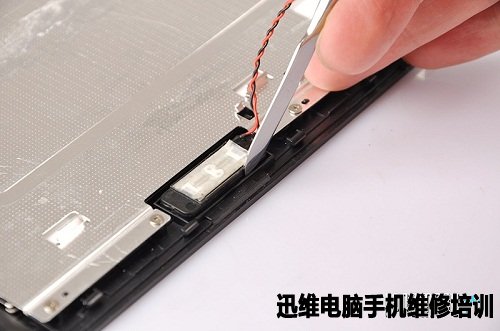

  喇叭是粘在中框中的直接可以挑开。

昂达平板电脑V116w Core M 拆机论做工
图二十 昂达平板电脑拆机论做工

  用同样的方法分离左侧喇叭。

昂达平板电脑V116w Core M 拆机论做工
图二十一 昂达平板电脑拆机论做工

  可以看到为了防尘与美观,其实是测出式的,但开孔在正面增加音量,这次的音腔设计比较小。

昂达平板电脑V116w Core M 拆机论做工
图二十二 昂达平板电脑拆机论做工

  扬声器比以前有很大改进终于看到三磁路扬声器了。

昂达平板电脑V116w Core M 拆机论做工
图二十三 昂达平板电脑拆机论做工

  昂达平板电脑V116W Core M这次在接口上多处都粘有黑色胶垫用来进一步加固接口,增加整机稳定性。


图二十四 昂达平板电脑拆机论做工

  分离按钮控制排线。

昂达平板电脑V116w Core M 拆机论做工
图二十五 昂达平板电脑拆机论做工

图二十六 昂达平板电脑拆机论做工

  排线是粘在上面的需要挑开。

昂达平板电脑V116w Core M 拆机论做工
图二十七 昂达平板电脑拆机论做工

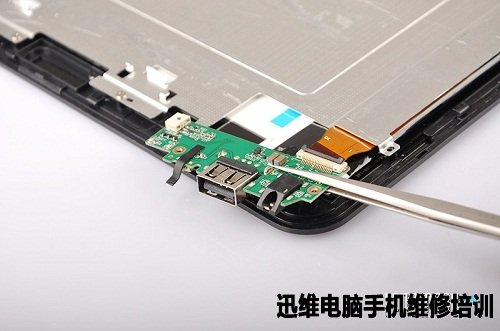

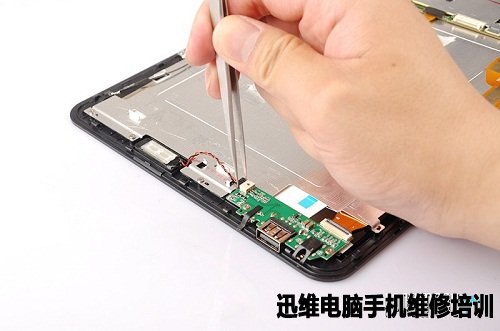

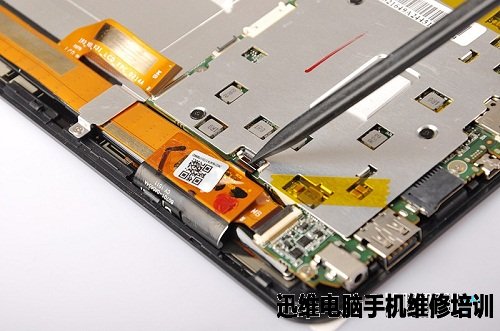

  挑开子电路板排线接口。

昂达平板电脑V116w Core M 拆机论做工
图二十八 昂达平板电脑拆机论做工

  退出2枚螺丝就可拆下子电路板。

昂达平板电脑V116w Core M 拆机论做工
图二十九 昂达平板电脑拆机论做工

  分离子电路板。

昂达平板电脑V116w Core M 拆机论做工
图三十 昂达平板电脑拆机论做工

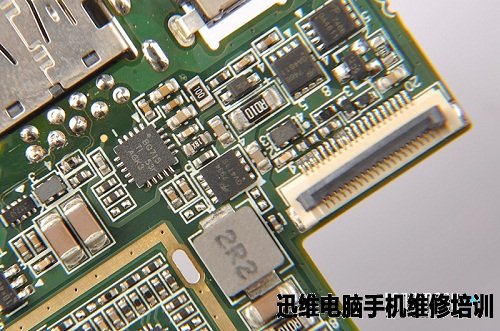

  挑开电路板上多处可以看到贴片电容电阻。

昂达平板电脑V116w Core M 拆机论做工
图三十一 昂达平板电脑拆机论做工

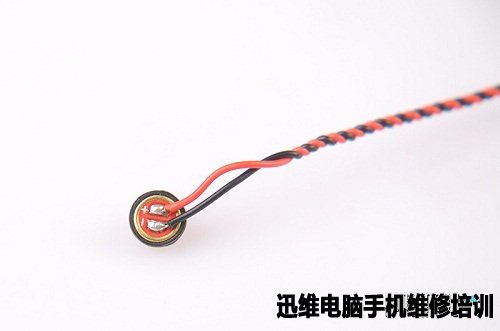

  分离话筒。

昂达平板电脑V116w Core M 拆机论做工
图三十二 昂达平板电脑拆机论做工
昂达平板电脑V116w Core M 拆机论做工
图三十三 昂达平板电脑拆机论做工

  这是前摄像头的接口。

昂达平板电脑V116w Core M 拆机论做工
图三十四 昂达平板电脑拆机论做工

  挑开接口。

昂达平板电脑V116w Core M 拆机论做工
图三十五 昂达平板电脑拆机论做工

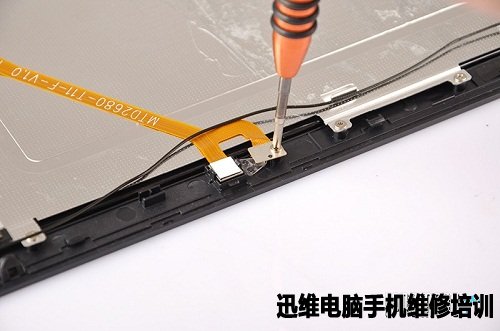

  退出这个螺丝即可把摄像头和光线感应器拆除。

昂达平板电脑V116w Core M 拆机论做工
图三十六 昂达平板电脑拆机论做工

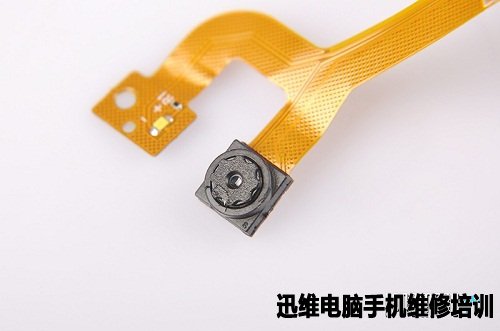

  200W的前置摄像头,白色的是光线感应。

昂达平板电脑V116w Core M 拆机论做工
图三十七 昂达平板电脑拆机论做工

  WIFI天线采用PIEX接口连接信号的衰减更小。

昂达平板电脑V116w Core M 拆机论做工
图三十八 昂达平板电脑拆机论做工

  WIFI天线贴在左上角,必须小心分离。

昂达平板电脑V116w Core M 拆机论做工
图三十九 昂达平板电脑拆机论做工
昂达平板电脑V116w Core M 拆机论做工
图四十 昂达平板电脑拆机论做工

  通过造型分析大概为5DBI的天线。

昂达平板电脑V116w Core M 拆机论做工
图四十一 昂达平板电脑拆机论做工

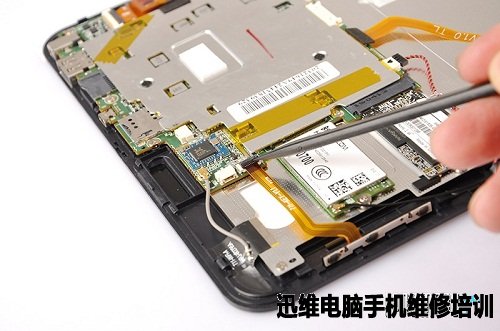

  3G天线同样也是用PIEX接口连接。

昂达平板电脑V116w Core M 拆机论做工
图四十二 昂达平板电脑拆机论做工

  3G天线贴在右上角,分离同样要小心。

昂达平板电脑V116w Core M 拆机论做工
图四十三 昂达平板电脑拆机论做工
昂达平板电脑V116w Core M 拆机论做工
图四十四 昂达平板电脑拆机论做工
昂达平板电脑V116w Core M 拆机论做工
图四十五 昂达平板电脑拆机论做工

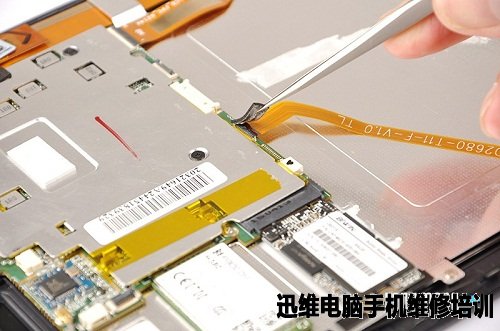

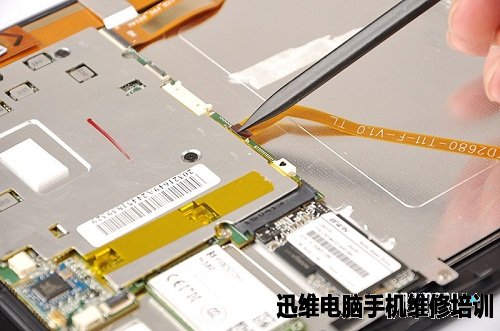

  挑开屏幕的线排连接接口。

昂达平板电脑V116w Core M 拆机论做工
图四十六 昂达平板电脑拆机论做工

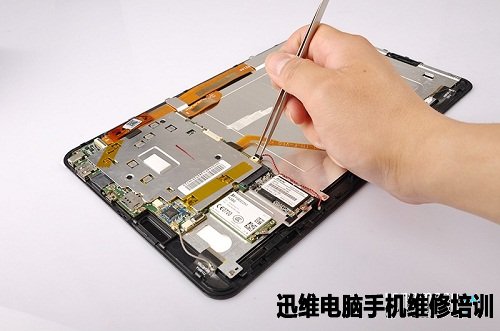

  与子电路板的连接排线接口。

昂达平板电脑V116w Core M 拆机论做工
图四十七 昂达平板电脑拆机论做工

  这里是触摸屏的排线接口。

昂达平板电脑V116w Core M 拆机论做工
图四十八 昂达平板电脑拆机论做工
昂达平板电脑V116w Core M 拆机论做工
图四十九 昂达平板电脑拆机论做工

  这是一片40*58通道的触摸IC,支持5点触摸。

昂达平板电脑V116w Core M 拆机论做工
图五十 昂达平板电脑拆机论做工

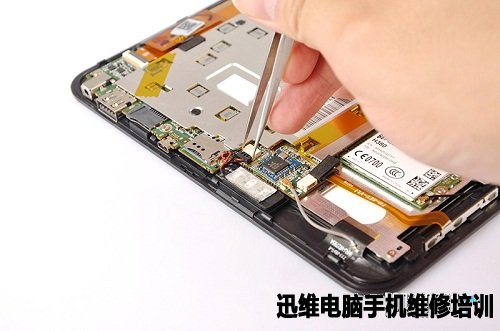

  在拆主板之前需要把这些周边的配件附移除。

昂达平板电脑V116w Core M 拆机论做工
图五十一 昂达平板电脑拆机论做工

  采用FIBOCOM H380系列M.2模块,是高集成的3G无线通信M.2模块,支持全球主要的3G频段,支持GSM/GPRS/ EDGE和UMTS/ HSDPA/HSUPA/ HSPA+ ,即支持联通和移动的3G。

昂达平板电脑V116w Core M 拆机论做工
图五十二 昂达平板电脑拆机论做工

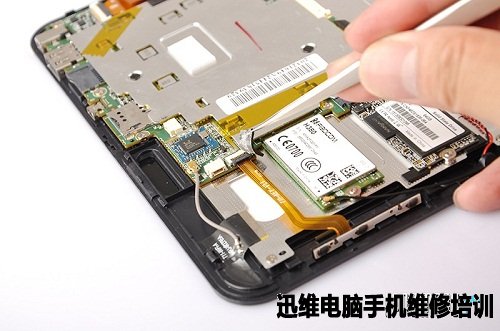

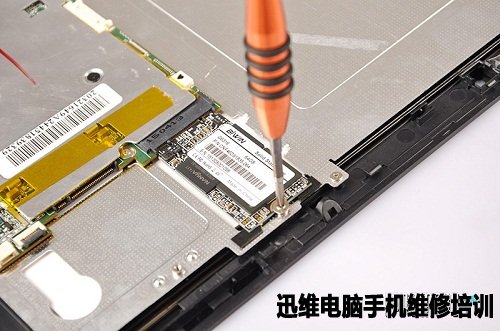

  继续拆固件硬盘。

昂达平板电脑V116w Core M 拆机论做工
图五十三 昂达平板电脑拆机论做工
昂达平板电脑V116w Core M 拆机论做工
图五十四 昂达平板电脑拆机论做工

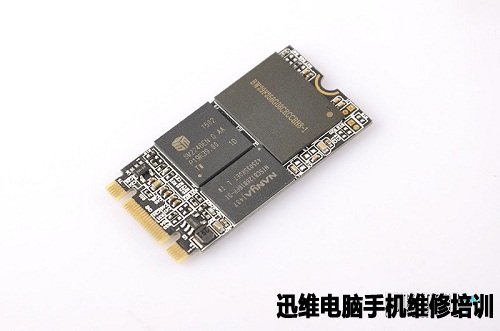

  这是BIWIN佰维固态硬盘64G.采用慧荣SM2246EN主控,32位、单核RISC架构四通道设计,芯片制程工艺为55nm,支持Trim功能、内建ECC“错误检查和纠正”技术、AES高级加密标准、NCQ原生命令队列技术以及S.M.A.R.T自我监测技术。

昂达平板电脑V116w Core M 拆机论做工
图五十五 昂达平板电脑拆机论做工

  南亚128MB的缓存,编号NT5CB128M16FP-DI。

昂达平板电脑V116w Core M 拆机论做工
图五十六 昂达平板电脑拆机论做工
昂达平板电脑V116w Core M 拆机论做工
图五十七 昂达平板电脑拆机论做工

  正反各一片BW29F256G08CECCBH8,镁光20nm MLC颗粒,单片32GB 2片组成64G容量。

昂达平板电脑V116w Core M 拆机论做工
图五十八 昂达平板电脑拆机论做工

  看到两个M2接口,为了方便大家自己升级,特别插回去帮大家看空间。大家可以去掉3G卡升级成2张256G的SSD,或者把3G卡换成1000MB无线网卡,相比前几代产品,昂达V116w Core M 可自己升级的空间非常大。

昂达平板电脑V116w Core M 拆机论做工
图五十九 昂达平板电脑拆机论做工

  现在可以拆主板了,退出所有固定主板的螺丝。

昂达平板电脑V116w Core M 拆机论做工
图六十 昂达平板电脑拆机论做工

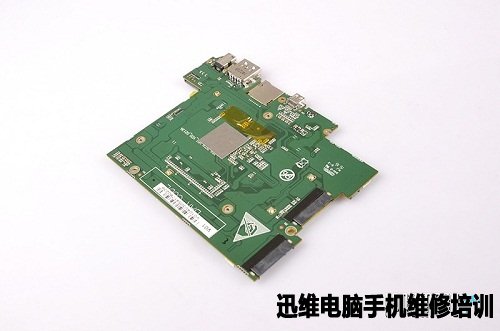

  主板的背面比较精减绝大多数元件实在设计在正面便于增加稳定性,芯位置有一导热贴。

昂达平板电脑V116w Core M 拆机论做工
图六十一 昂达平板电脑拆机论做工

  正面被大面积的金属罩覆盖,能看到的仅仅是6枚全封闭铁素电感。白色的是导热贴把CPU的热量导到金属铝板上。

昂达平板电脑V116w Core M 拆机论做工
图六十二 昂达平板电脑拆机论做工

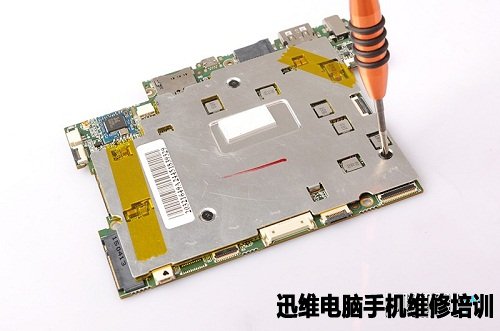

  把这些脚挑开,继续拆金属罩。

昂达平板电脑V116w Core M 拆机论做工
图六十三 昂达平板电脑拆机论做工

  正面还有3枚黑色的螺丝固定金属罩。

昂达平板电脑V116w Core M 拆机论做工
图六十四 昂达平板电脑拆机论做工

  金属罩上有黄色绝缘胶覆盖。

昂达平板电脑V116w Core M 拆机论做工
图六十五 昂达平板电脑拆机论做工

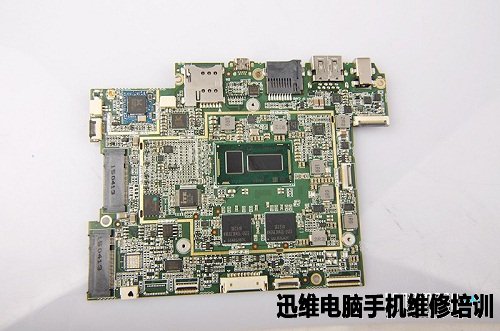

  主板下面布局严谨。

昂达平板电脑V116w Core M 拆机论做工
图六十六 昂达平板电脑拆机论做工

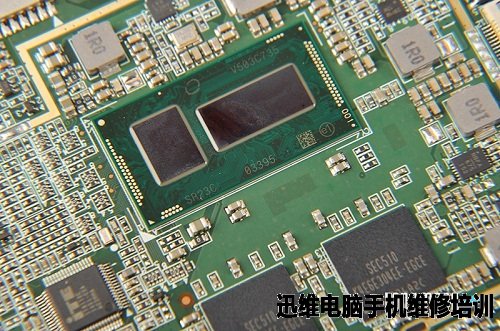

  这是CPU于南桥芯片,CPU采用5Y10C,双核四线程CORE最高主频2GHz,4MB的3级缓存,HD5300显卡性能有质的飞越。

昂达平板电脑V116w Core M 拆机论做工
图六十七 昂达平板电脑拆机论做工

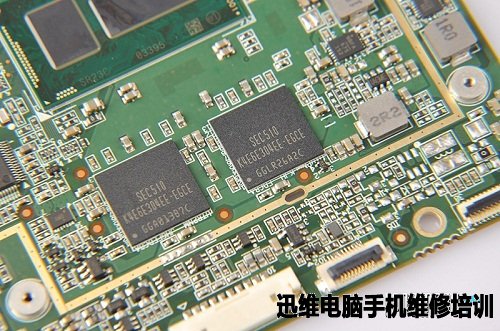

  2片2G DDR3 1600组成4G内存。

昂达平板电脑V116w Core M 拆机论做工
图六十八 昂达平板电脑拆机论做工
昂达平板电脑V116w Core M 拆机论做工
图六十九 昂达平板电脑拆机论做工

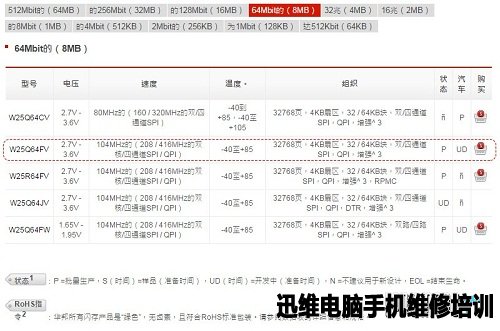

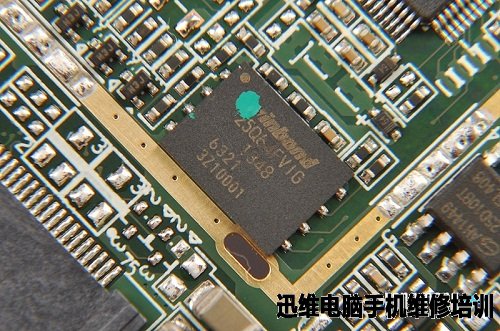

  Winboand 25Q64FV1G FLASH闪存芯片,华邦的BIOS芯片。

昂达平板电脑V116w Core M 拆机论做工
图七十 昂达平板电脑拆机论做工

  ITE IT8110 温度监控芯片,CPU温度过高保护。

昂达平板电脑V116w Core M 拆机论做工
图七十一 昂达平板电脑拆机论做工

  kxcj9 高性能、低功耗、低成本、低噪音的加速度传感器。

昂达平板电脑V116w Core M 拆机论做工
图七十二 昂达平板电脑拆机论做工

  realtek RTS5830 USB3.0电脑摄像头控制器,图像信号处理和MJPEG编码器。

昂达平板电脑V116w Core M 拆机论做工
图七十三 昂达平板电脑拆机论做工十三
昂达平板电脑V116w Core M 拆机论做工
图七十四 昂达平板电脑拆机论做工

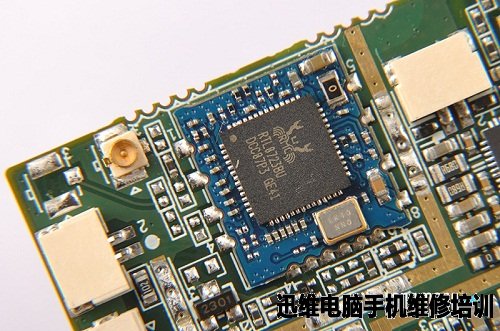

  TL8723BU蓝牙wifi二合一模块,支持150MB 2.4G 无线及蓝牙4.0。

昂达平板电脑V116w Core M 拆机论做工
图七十五 昂达平板电脑拆机论做工

  ALC269是高清晰度音频编解码器,集成了2 + 2通道DAC,一个4通道ADC和一个D类扬声器放大器,集成了Realtek的转换器技术,个集成功率放大器。D类放大器设计为驱动扬声器与低阻抗4Ω。其最大输出功率为每声道2.3W,因此ALC268推力大,音量大,被用在多数的笔记本上。

昂达平板电脑V116w Core M 拆机论做工
图七十六 昂达平板电脑拆机论做工

  RTS5170 USB 2.0 SD / MMC / MS / MSPRO / XD画面和智能卡/ SIM卡读卡器。

昂达平板电脑V116w Core M 拆机论做工
图七十七 昂达平板电脑拆机论做工

  德州仪器 TPS51622 用于 VR12.6 CPU 的双相 DCAP+ 降压控制器。

昂达平板电脑V116w Core M 拆机论做工
图七十八 昂达平板电脑拆机论做工

  BQ715 电量IC。

昂达平板电脑V116w Core M 拆机论做工
图七十九 昂达平板电脑拆机论做工

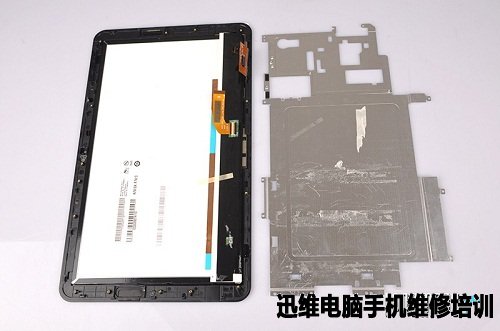

  最后是金属防滚滑架与屏幕。

昂达平板电脑V116w Core M 拆机论做工
图八十 昂达平板电脑拆机论做工

  把金属板四周的螺丝全部去掉即可。


图八十一 昂达平板电脑拆机论做工

  采用11.6英寸友达液晶屏B116HAN03.1,A级面板,1920*1080分辨率,WLED背光,400 cd/m?亮度。

图八十二 昂达平板电脑拆机论做工

  集合图:


图八十三 昂达平板电脑拆机论做工
图八十四 昂达平板电脑拆机论做工

  小结:

  在昂达平板电脑的使用中我们也发现了一些其它的小瑕疵,比如锁屏以后点亮屏幕缓慢,磁吸接口磁力一般、屏幕支架角度不可调节等,其背面取消一如既往的500万像素摄像头。作为一款主打性能级市场的平板电脑,用户似乎更愿意花心思和精力体验强大配置带来的娱乐办公性能,对于这款一点都不轻巧的平板,主摄像头还是留给屏幕在10英寸以下的产品为妙。总体来说,该平板还是不错的,本身有着类平板一样的小巧外观,便于携带。
