拆解oppo智能手机N3携带旋转镜头的内心世界

  oppo智能手机n3的亮点就在于这颗电动可旋转镜头,明显看出oppo智能手机n3像头部分的设计是整个手机的重点部分,希望以跳跃式的设计思路打造一种混搭风格赢得瞩目,只是这种风格并不是所有人都能认同,多数人表示这部分设计与整体风格不搭。由于电动镜头的存在,让机身顶部高度增加,又提升了机器的物料和设计成本,可是N3相比前代硬件方面并无明显升级,对于用户选择电动镜头还是2K屏幕这个问题来讲,oppo还是需要仔细酌量的。那么oppo智能手机n3内部做工如何、设计复杂吗?下面将对oppo智能手机N3进行拆解,探索机身内部构造。

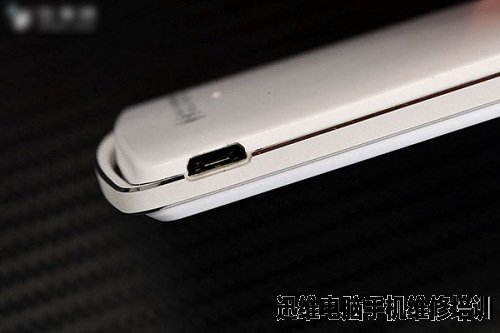

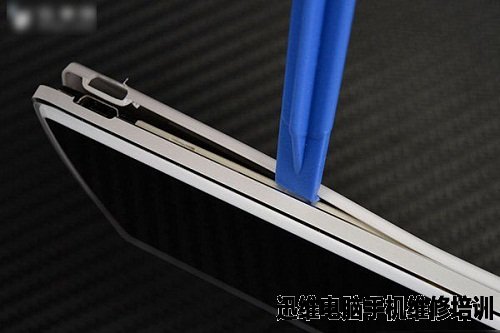

  oppo智能手机n3的后盖采用卡扣结构,要徒手打开oppo智能手机n3的后盖并不容易,需要借助工具,并且从USB口这个“突破口”进行开启。


一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图一 拆解oppo智能手机N3

  借助工具,我们可以轻松打开oppo智能手机n3的后盖了,由于oppo智能手机n3后盖并没有使用双面胶和机身粘合,所以拆开后很容易分离。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图二 拆解oppo智能手机N3

  拆卸下oppo智能手机n3的后盖,就可以看到内部电池,而后盖上的指纹识别是和机身在一起的,不是在后盖上的。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图三 拆解oppo智能手机N3

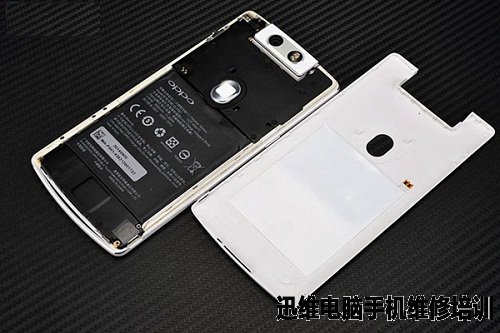

  在oppo智能手机n3的后盖内部,我们可以看到一个NFC天线,从这可以看出,oppo智能手机n3支持NFC功能。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图四 拆解oppo智能手机N3

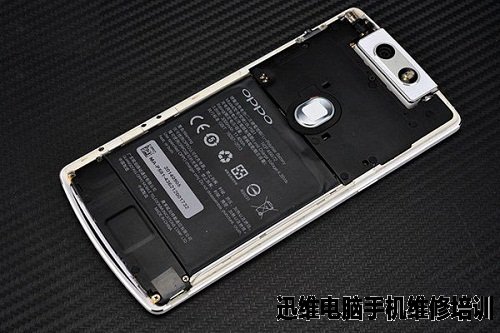

  oppo智能手机n3内部的电池占据了内部一半的空间,电池采用双面胶粘合在机身上,不容易拆除。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图五 拆解oppo智能手机N3

  oppo智能手机n3内置3000毫安不可拆卸电池,支持第二代闪充技术,30分钟可以充满近75%的电量,具备快速充电功能。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图六 拆解oppo智能手机N3

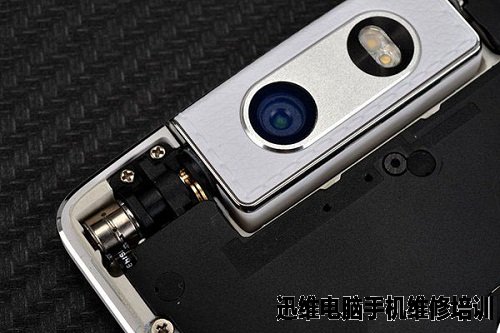

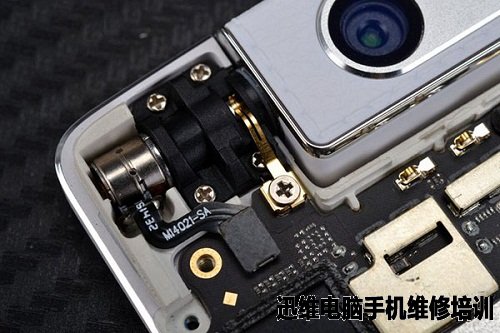

  拆掉oppo智能手机n3后盖后,在机身顶部可以电动旋转摄像头的马达,通过这个马达可以实现自动旋转功能。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图七 拆解oppo智能手机N3

  oppo智能手机n3内部螺丝固定位置都有橡胶塞保护,拆机的时候,需要先取出保护橡胶,然后取出固定螺丝。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图八 拆解oppo智能手机N3

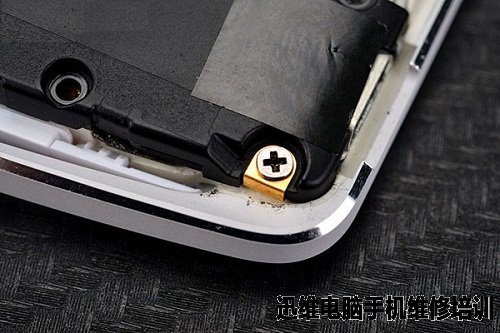

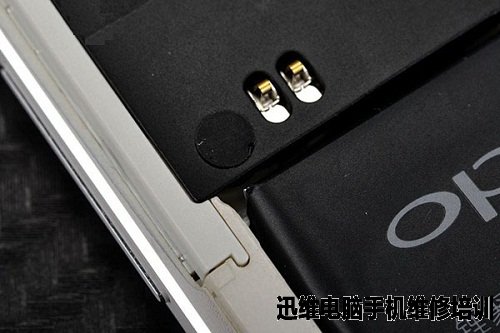

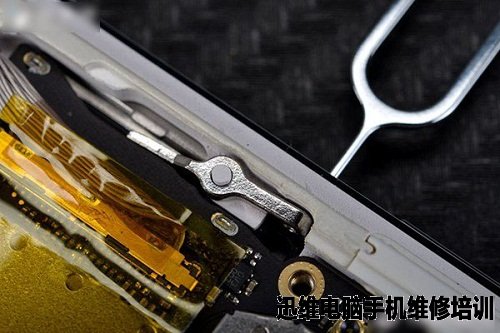

  另外,在oppo智能手机n3下方的螺丝位置有一个金属触点,这个触点是手机边框天线和手机PCB连接的位置。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图九 拆解oppo智能手机N3

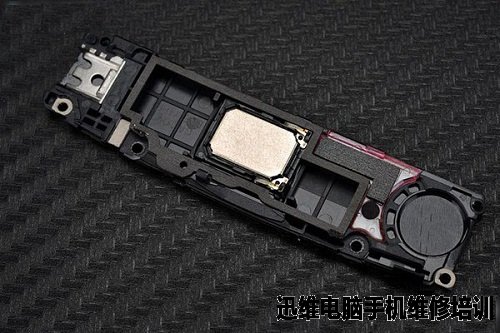

  oppo智能手机n3下方的塑料保护罩上有手机的外放喇叭,整个保护罩和PCB贴合形成外放喇叭的音腔,采用模块化设计,拆卸比较简单。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图十 拆解oppo智能手机N3

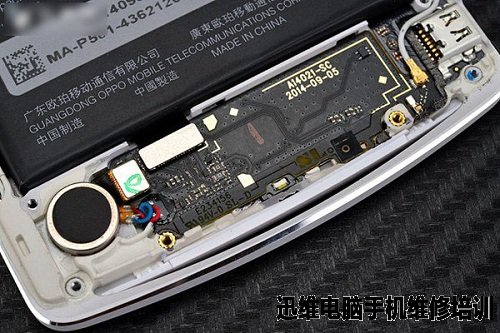

  在oppo智能手机n3内部的下方有一小PCB主板,主要是连接器,这里面还有手机的震动电机。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图十一 拆解oppo智能手机N3

  另外,在下方小PCB上有一个LED等,这就是oppo智能手机n3的呼吸灯。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图十二 拆解oppo智能手机N3

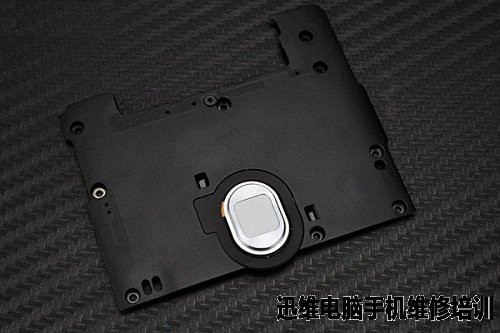

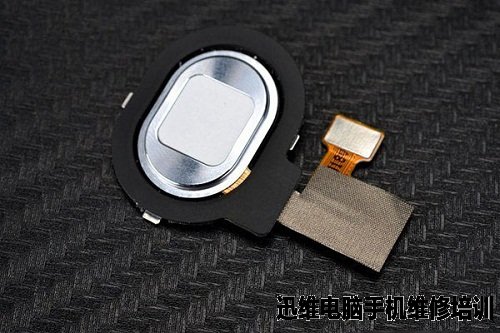

  oppo智能手机n3上方的保护罩主要是保护手机的主板,这个保护罩上连接有手机指纹识别元件,OPPO N3采用背部触控按压式指纹传感器,体验上没有正面按压魅族MX4 Pro指纹体验好。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图十三 拆解oppo智能手机N3

  oppo智能手机n3可以通过指纹识别实现指纹解锁,触控拍照等等的功能。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图十四 拆解oppo智能手机N3

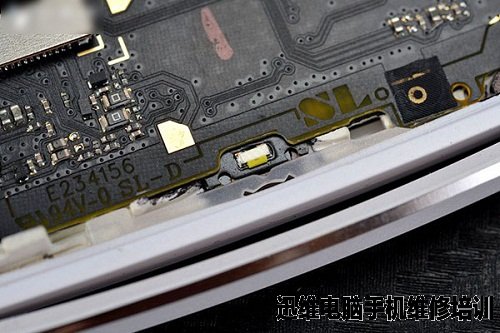

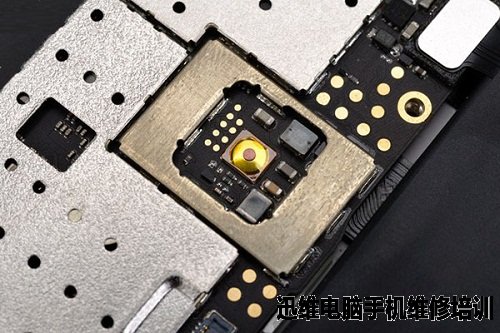

  另外在指纹识别原件下方PCB上可以看到一个微动开关,这也是为什么oppo智能手机n3指纹体验需要按压的原因,通过按压才可以开启指纹功效。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图十五 拆解oppo智能手机N3

  oppo智能手机n3采用标准的3.5mm耳机接口,耳机接口位置还有一个金属装饰的接口。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图十六 拆解oppo智能手机N3

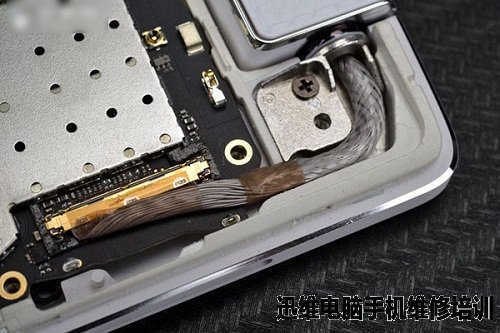

  拆开保护罩后可以看到,oppo智能手机n3摄像头的马达通过提条排线连接到手机的PCB上。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图十七 拆解oppo智能手机N3

  oppo智能手机n3的SIM卡槽位置通过一个小元件利用杠杆原理不把卡托推出,这个设计和现在不少手机上使用的设计有所不同。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图十八 拆解oppo智能手机N3

  在PCB的另一侧可以看到摄像头的数据线,这条数据线比普通手机的摄像头数据线要粗,oppo智能手机n3的摄像头除了摄像头还有手机的听筒和红外感应元件。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图十九 拆解oppo智能手机N3

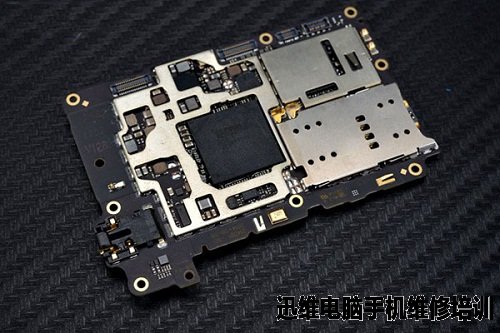

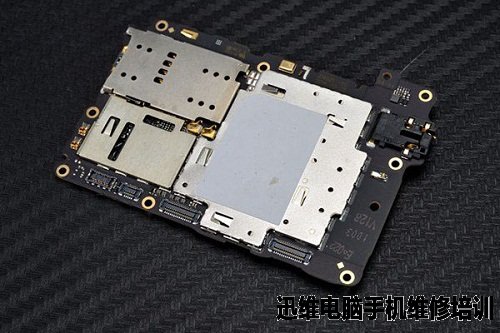

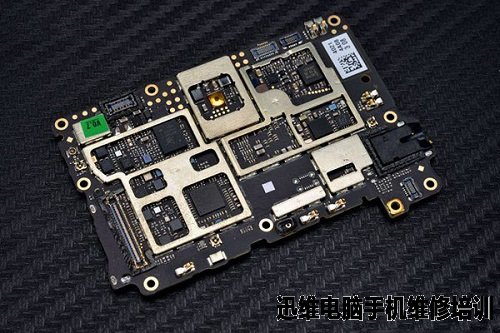

  我们将oppo智能手机n3主板拆卸瞎开,看看oppo智能手机n3主板和PCB部分,从主板正面可以看到覆盖有屏蔽罩。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图二十 拆解oppo智能手机N3

  而oppo智能手机n3的PCB背面,可以看到不仅覆盖屏蔽罩还有散热贴。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图二十一 拆解oppo智能手机N3

  取出PCB主板后可以看到oppo智能手机n3的中框,oppo智能手机n3采用的是金属中框,坚固性不错。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图二十二 拆解oppo智能手机N3

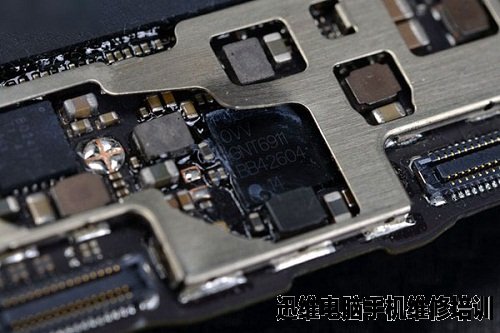

  拆开oppo智能手机n3的PCB主板的屏蔽罩可以看到PCB的正面主要是手机的射频和wifi等等的芯片了。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图二十三 拆解oppo智能手机N3

  oppo智能手机n3的CPU和电源管理芯片都在PCB的背面。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图二十四 拆解oppo智能手机N3

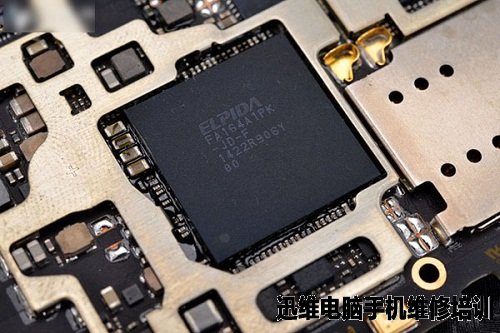

  oppo智能手机n3采用高通骁龙801(MSM8974AA)处理器,拥有4个核心,核心频率为2.3Ghz,采用双层封装,和手机的RAM封装在一起,oppo智能手机n3采用尔必达的内存芯片,容量为2GB。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图二十五 拆解oppo智能手机N3

  oppo智能手机n3采用高通PM8974电源管理芯片,这颗芯片负责CPU的供电管理。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图二十六 拆解oppo智能手机N3

  高通WTR1625L是高通最新的射频收发芯片,支持LTE-FDD、LTE-TDD、WCDMA、TD-SCDMA和GSM/EDGE网络模式。它还具备集成的高性能GPS内核,支持格洛纳斯(GLONASS)和北斗卫星导航系统。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图二十七 拆解oppo智能手机N3

  skyworks 77629-21是一颗多模功率放大芯片,支持四通道GSM/EDGE网络,主要负责手机第二张SIM卡的信号。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图二十八 拆解oppo智能手机N3

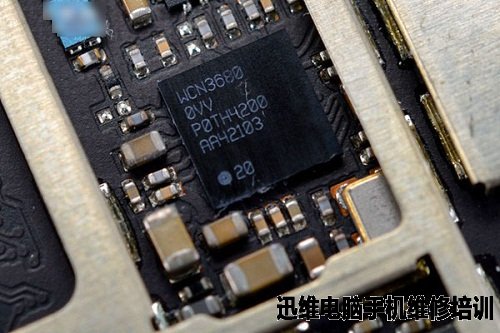

  高通Atheros WCN3680支持802.11ac WiFI标准及蓝牙4.0,并且还支持传统的FM收音机功能。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图二十九 拆解oppo智能手机N3

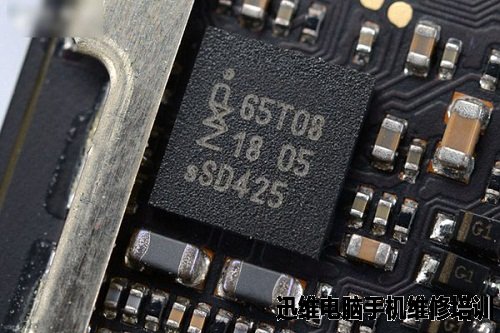

  NXP65T08是一颗NFC芯片,负责oppo智能手机n3的NFC功能。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图三十 拆解oppo智能手机N3

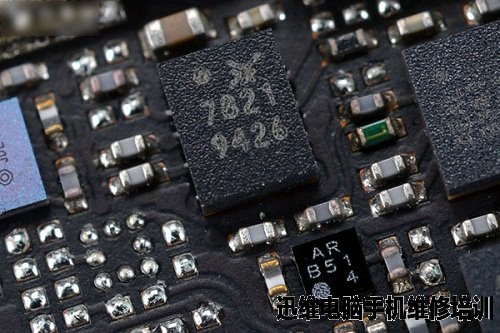

  SKY7621是一颗肖特基二极管与整流器,和SKY77629-21配合使用。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图三十一 拆解oppo智能手机N3

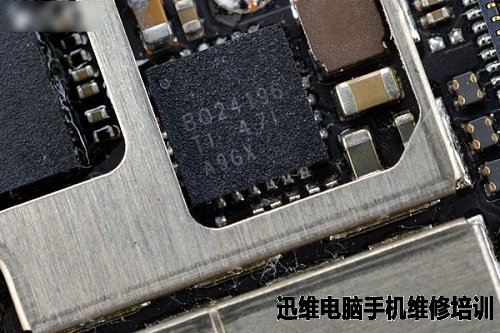

  BQ24196是一颗电池充电器与前端解决方案芯片,oppo智能手机n3的闪充主要是由这颗芯片负责。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图三十二 拆解oppo智能手机N3

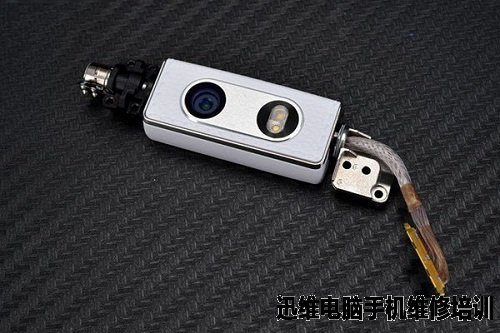

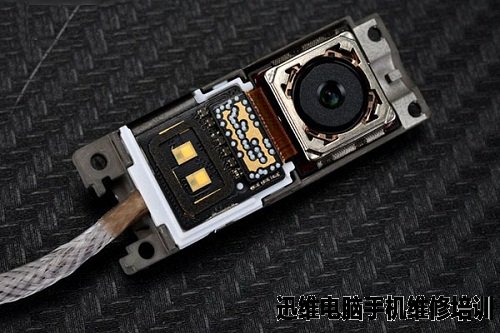

  oppo智能手机n3的电动旋转摄像头可以完全和机身分离,可以看到主要是由电机、摄像头组件和排线组成。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图三十三 拆解oppo智能手机N3

  要打开oppo智能手机n3电动摄像头部分并不容易,要去除话筒一面的皮革部分,之后才能看到4颗固定的螺丝。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图三十四 拆解oppo智能手机N3

  拆开oppo智能手机n3外壳就可以看打整个摄像头的内部,一边是手机的设计头一边是双LED闪光灯。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图三十五 拆解oppo智能手机N3

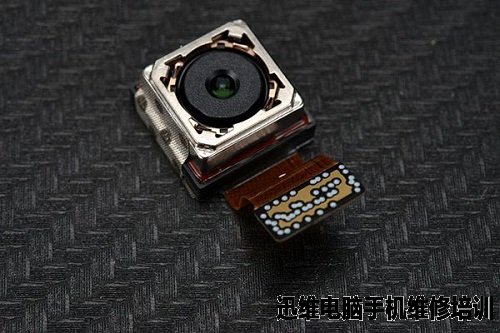

  oppo智能手机n3采用1600万像素摄像头,Pixel尺寸达到1.34微米,最大光圈为F/2.2,号称最好的安卓拍照手机。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图三十六 拆解oppo智能手机N3

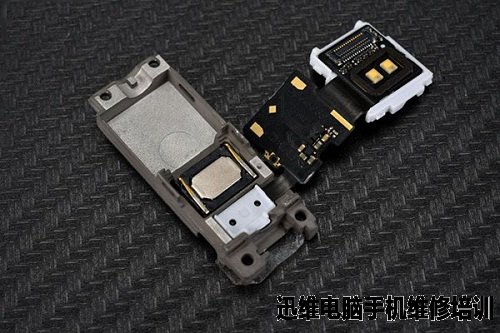

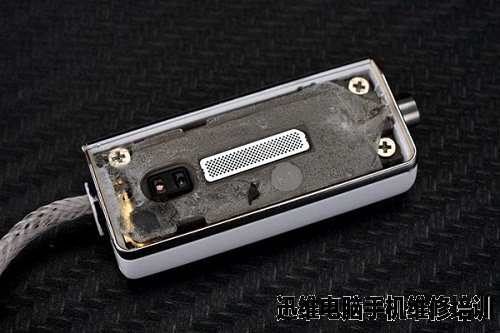

  拆开LED补光灯,就可以看到下面是手机的听筒和红外线感应元件。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图三十七 拆解oppo智能手机N3

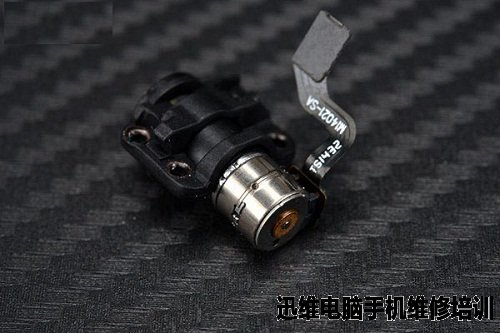

  oppo智能手机n3摄像头的电机,通过这个电机oppo智能手机n3可以实现自动旋转摄像头功能。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图三十八 拆解oppo智能手机N3

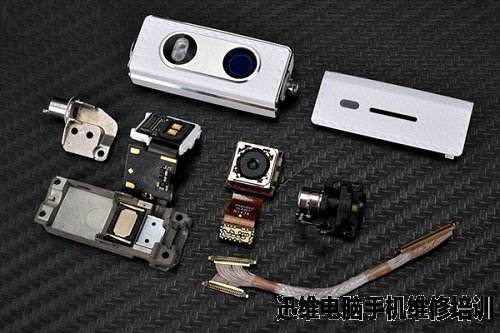

  oppo智能手机n3的设下头组件要比普通手机复杂多了,众多元件要安装在一个小空间内,并通过电机实现旋转功能。

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图三十九 拆解oppo智能手机N3

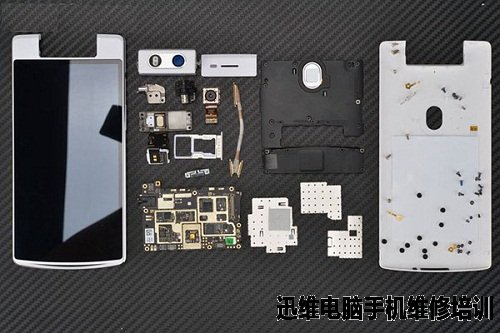

  集合图:

一枚独秀 拆解oppo智能手机N3携带旋转镜头的内心世界
图四十 拆解oppo智能手机N3


  OPPO N3拆机要比一般的手机要复杂,幸好OPPO N3内部机构并十分复杂,在核心硬件方面,OPPO N3采用一颗高通骁龙MSM8974AA处理器,是基础版本,它的主频没有骁龙801 8974AC高,GPU图形显示的主频及IPS频率,没有8974AB及8974AC那么高。OPPO N3在于采用了全新的电动旋转摄像头来提升手机的整体品味,将手机的摄像头、LED补光灯、话筒和红外感应元件放在一个较少而独立的空间内,通过电机来实现旋转工作,这样的设计还是非常少见,因此若是电动旋转摄像头无法赢得用户的心,那么结果是怎样的,赤裸裸的事实摆在眼前,oppo不得不去考虑。
