新平板电脑ipad pro拆机图解

更新时间:2016-04-07 12:47:04

  平板电脑ipad pro的屏幕和一张普通的A4纸大小相差无几,打破了大家对以往ipad的固有印象。并且平板电脑ipad pro的轻薄并不完全等于便携,夸张比喻一下,就像一个人抱着很大的一张纸板行走,虽然纸板很轻但想快速移动并不容易。很吸引眼球,但我想那不是羡慕。平板电脑ipad pro搭载了苹果至今为止最强的A9X处理器。但是不要忘了平板电脑ipad pro的对手Surface Pro 4可是比它要更胜一筹。在iOS系统中性能方面或许不是主要担心的,要对应更为适合的工作场景才是平板电脑ipad Pro面临的真正考验,并且存储空间不足也是一个硬伤。下面便来看看新平板电脑ipad pro的拆解过程。

  我们拆解这台A1673,玫瑰金。

新平板电脑ipad pro拆机图解
图一 平板电脑ipad pro拆机
新平板电脑ipad pro拆机图解
图二 平板电脑ipad pro拆机

  X射线探秘内部结构,四个扬声器显眼,硕大的双翼电池,主板被挤在一边。

新平板电脑ipad pro拆机图解
图三 平板电脑ipad pro拆机
新平板电脑ipad pro拆机图解
图四 平板电脑ipad pro拆机

  平板电脑ipad pro LOGO是在正中间的,但下面还有连接板,苹果这是做了块E形主板吗?

新平板电脑ipad pro拆机图解
图五 平板电脑ipad pro拆机

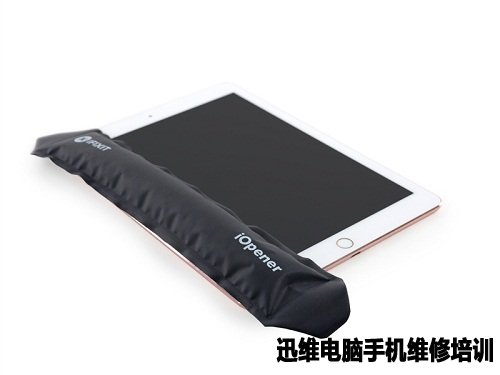

  依然是无螺丝外露,所以加热后上吸盘、撬棒。

新平板电脑ipad pro拆机图解
图六 平板电脑ipad pro拆机
新平板电脑ipad pro拆机图解
图七 平板电脑ipad pro拆机
新平板电脑ipad pro拆机图解
图八 平板电脑ipad pro拆机

  屏幕排线在底部右侧,新的设计。

新平板电脑ipad pro拆机图解
图九 平板电脑ipad pro拆机

  平板电脑ipad pro显示屏背部有一些缓冲泡沫,还有大量芯片

  红色:Parade Technologies DP815(似12.9寸版上的DP695时间控制器)

  橙色:NXP 8416A1 Touch ID感应器

  黄色:98667A B5528T

新平板电脑ipad pro拆机图解
图十 平板电脑ipad pro拆机

  拧掉几颗螺丝,掀开电磁屏蔽罩。

图十一 平板电脑ipad pro拆机

  两块电池中间也有屏蔽罩,取下,估计两电池通过所谓智能连接器管理调配。


图十二 平板电脑ipad pro拆机
图十三 平板电脑ipad pro拆机

  该是拆解上面两颗扬声器了。胶水质量过硬。还有弹簧连接器。


图十四 平板电脑ipad pro拆机
图十五 平板电脑ipad pro拆机

  拆解后置摄像头

图十六 平板电脑ipad pro拆机

  1200万像素,光学防抖,蓝宝石玻璃镜片,和6S Plus一模一样。

图十七 平板电脑ipad pro拆机

  奇怪的天线和连接器,都被苹果涂上了胶水,所以动手要轻轻的。


图十八 平板电脑ipad pro拆机
图十九 平板电脑ipad pro拆机

  这不是E形板,上下两部分用于触控手写强化。

图二十 平板电脑ipad pro拆机

  红色:APL1021 A9X 64bit处理器

  橙色:三星K3RG1G1 2GB LPDDR4内存(4GB啊)

  黄色:SK海力士H23QEG8VG1ACA 32GB闪存

  绿色:2×博通BCM15900B0

  蓝色:Apple 339S00109 Wi-Fi模组

  深蓝:NXP 66V10 NFC 控制器和1610A3充电IC(同样设计见iPhone SE/6s/6s Plus)

  粉色:InvenSense EMS-A六轴陀螺仪和加速计

图二十一 平板电脑ipad pro拆机

  红色:Maxim MAX98721BEWV放大器

  橙色:M7H YP

  黄色:343S00051-A1

  绿色:343S00089-A1

  蓝色:L05286 VZB VG Z SGP 547

图二十二 平板电脑ipad pro拆机

  电池这部分粘合边框略粗糙,看着很不美观。


图二十三 平板电脑ipad pro拆机
图二十四 平板电脑ipad pro拆机

  时间过去很久。电池终究搞不下来。

图二十五 平板电脑ipad pro拆机

  集合图:

图二十六 平板电脑ipad pro拆机

  平板电脑ipad pro的Smatrt Connector无法单独更换,并且玻璃和前面板粘在一起,虽说掀开看主板容易了,但是也增加了屏幕维修的成本。平板电脑ipad pro胶水是非常多呀,粘得非常牢固,尤其是电池,大大增加了维修拆解难度。
