魅蓝note3做工如何?魅蓝note3如何拆机?

更新时间:2016-04-09 13:58:20


  看一款手机好不好,还是得从内部出发,日前魅族发布了旗下的千元新机魅蓝note3,金属机身、指纹识别、全网通、4100mAh电池,这款号称薄得持久的千元手机魅蓝note3做工如何?魅蓝note3怎么拆机呢?下面小编带大家一起看看魅蓝note3拆机全过程吧!

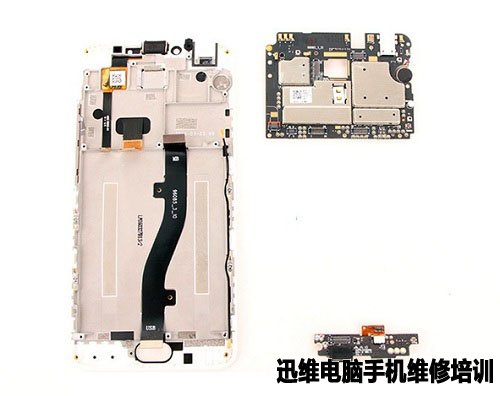

魅蓝note3拆机 图1
魅蓝note3拆机 图1

  魅蓝note3拆机方法/步骤:

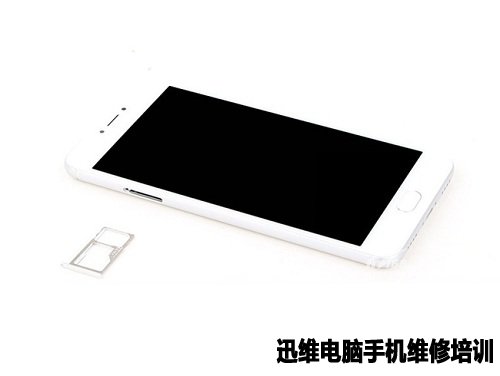

  1、首先取下魅蓝note3的卡托。

魅蓝note3拆机 图2
魅蓝note3拆机 图2

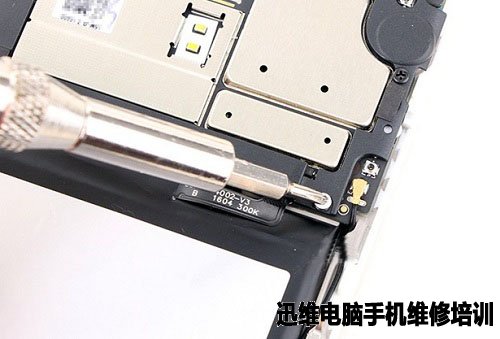

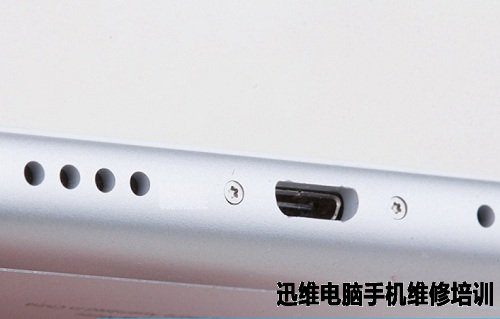

  2、魅蓝note3采用对称式设计,通过螺丝+卡扣的方式进行固定。

魅蓝note3拆机 图3
魅蓝note3拆机 图3

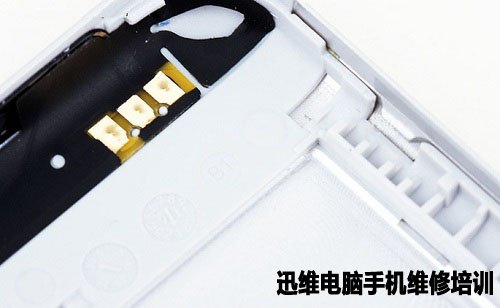

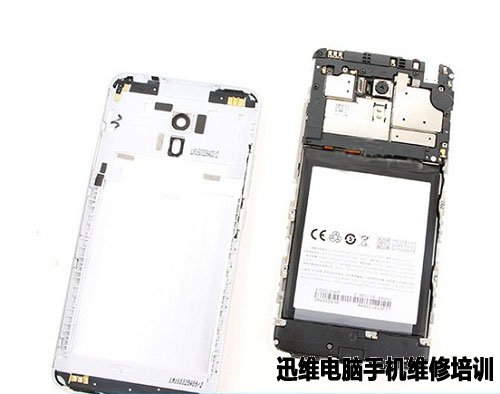

  3、拧下螺丝就可以轻松的将后盖打开。魅蓝note3采用了常见的三段式设计,电池占用了大部分的空间,天线通过触点的方式与机身的塑料部分进行连接,保证金属机身信号不受影响。

魅蓝note3拆机 图4
魅蓝note3拆机 图4

  4、由于魅蓝note3是一块4100nAh的大容量电池,比较厚,可以看到在魅蓝note3的机身后壳的电池仓区域留出了电池高出的厚度空间。

魅蓝note3拆机 图5
魅蓝note3拆机 图5

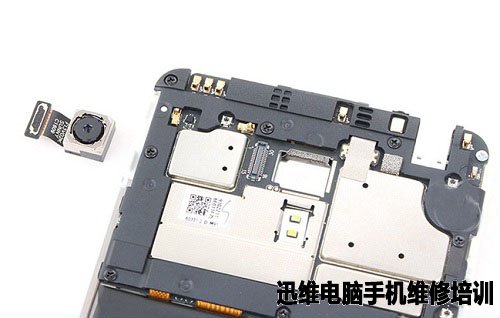

  5、魅蓝note3的主摄像头模块不需要拆卸就可以更换,拆卸比较简单,便于维修。

魅蓝note3拆机 图6
魅蓝note3拆机 图6

  6、在上下两块主板上都覆盖着一枚易碎贴纸,如果自行更换电池的话,就会失去官方维修的资格。

魅蓝note3拆机 图7
魅蓝note3拆机 图7

  7、从机身背面方向来看,机身底部左侧为扬声器,右侧为麦克风口,同时也是重要的网络信号溢出通道。

魅蓝note3拆机 图8
魅蓝note3拆机 图8

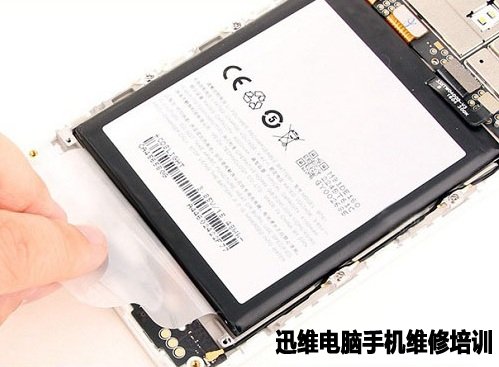

  8、魅蓝note3采用了一块4100mAh 15.79Wh锂聚合物电池。

魅蓝note3拆机 图9
魅蓝note3拆机 图9

  9、魅蓝note3主板上方的联发科芯片。

魅蓝note3拆机 图10
魅蓝note3拆机 图10

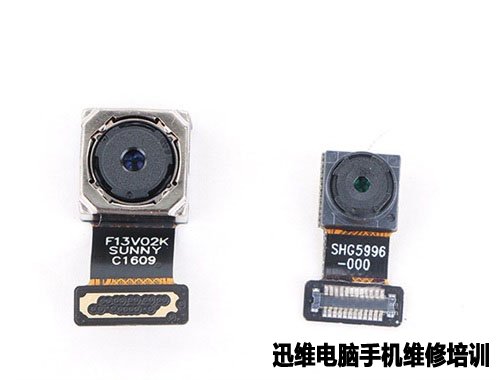

  10、魅蓝note3前、后置摄像头特写。

  来自舜宇的1300万像素主要摄像头,加入了PDAF相位对焦。500万像素前置摄像头,拥有f/2.0大光圈支持实时美颜功能。
魅蓝note3拆机 图11
魅蓝note3拆机 图11

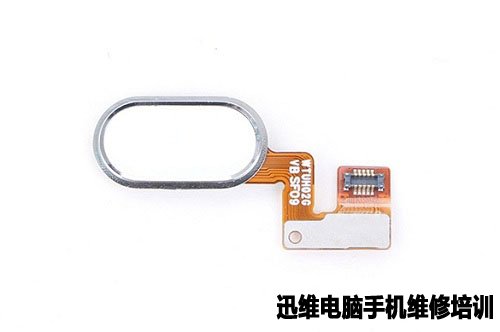

  11、指纹识别Home键特写。模块表面采用了强化玻璃材质。

魅蓝note3拆机 图12
魅蓝note3拆机 图12

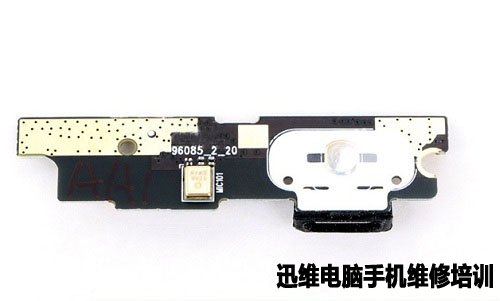

  12、魅蓝note3副主板上搭载了麦克风、Home锅仔片以及Micro USB数据/充电接口,并且在Micro USB接口包裹了一圈橡胶套,提高了整机的密封性能。

魅蓝note3拆机 图13
魅蓝note3拆机 图13

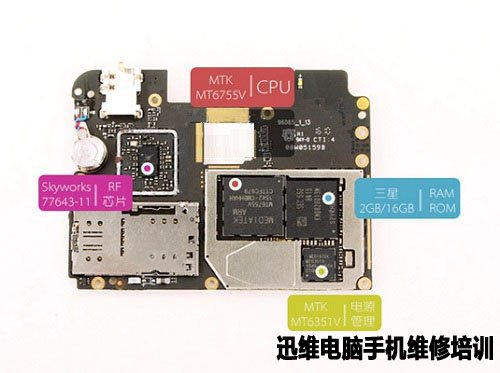

  14、魅蓝note3主板正面芯片。

魅蓝note3拆机 图14
魅蓝note3拆机 图14

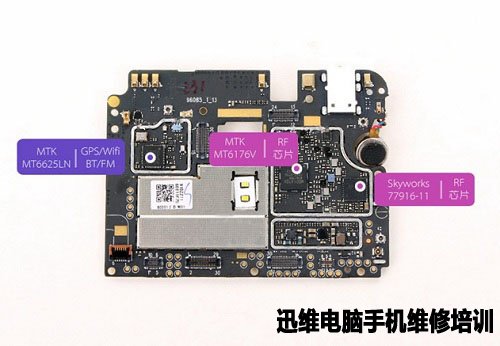

  15、魅蓝note3主板背面芯片

魅蓝note3拆机 图15
魅蓝note3拆机 图15

  通过魅蓝note3拆机来看,魅蓝note3作为一款千元手机,做工方面比同价位产品还是很不错的。并且主摄像头与指纹识别模块的设计也降低了维修的难度,4100nAh的大容量电池同时延长了待机时间,还是值得各位拥有的。以上是魅蓝note3拆机方法步骤,希望本文的分享对大家有所帮助。
