华为mediapad m2怎么样?华为mediapad m2拆机图解

更新时间:2016-04-15 10:37:27

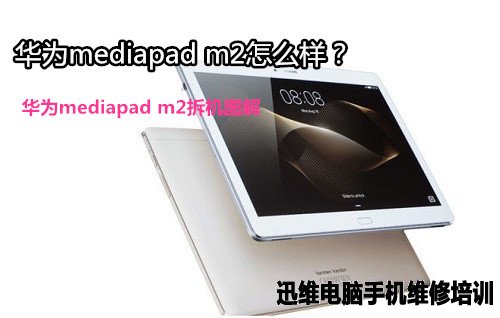

  华为mediapad m2是华为推出的一款平板新品。华为mediapad m2采用铝制机身,配备10英寸IPS显示屏,搭载麒麟930八核处理器,支持指纹识别和M-Pen手写笔,那么华为mediapad m2怎么样呢?下面我们通过华为mediapad m2平板拆机来看看吧。

华为mediapad m2拆机 图1
华为mediapad m2拆机 图1

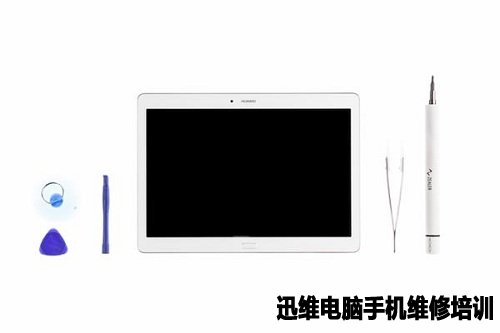

  华为mediapad m2拆机需要的工具:螺丝刀、镊子、撬棒、吸盘、撬片、热风枪。

华为mediapad m2拆机 图2
华为mediapad m2拆机 图2

  华为mediapad m2拆机方法/步骤:

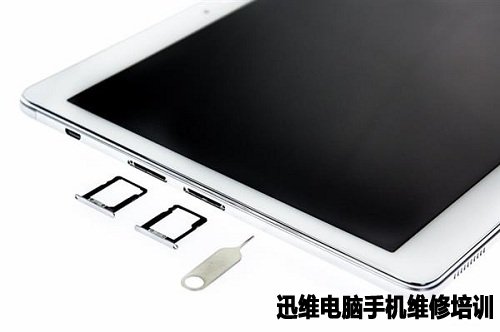

  1、取出华为mediapad m2平板侧面的卡托。

华为mediapad m2拆机 图3
华为mediapad m2拆机 图3

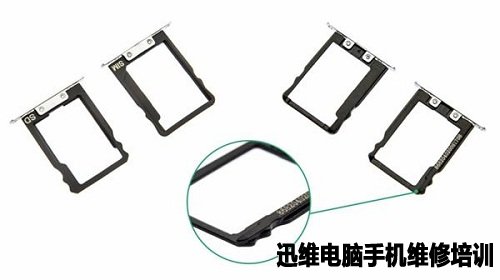

  Micro-SIM & SD卡托。卡托前端做T型防呆设计,避免卡托插反无法取出和损坏SIM/SD接触端子。

华为mediapad m2拆机 图4
华为mediapad m2拆机 图4

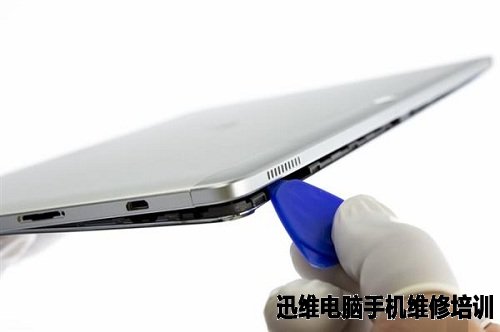

  2、拆卸华为mediapad m2平板的屏幕组件。

  用撬片撬开。屏幕组件采用扣位同后壳连接,扣位扣合量过大,拆解时要特别注意。

华为mediapad m2拆机 图5
华为mediapad m2拆机 图5

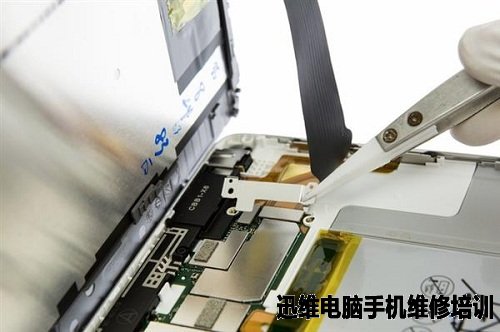

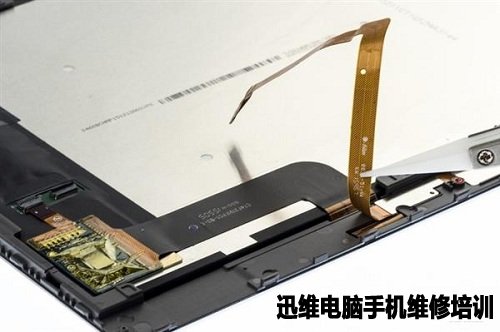

  屏幕组件BTB采用了螺丝和钢片进行固定。屏幕组件连接FPC偏短,无法放平,不利于拆解。

华为mediapad m2拆机 图6
华为mediapad m2拆机 图6

  屏幕组件分离完成。

华为mediapad m2拆机 图7
华为mediapad m2拆机 图7

  3、拆卸指纹识别模块。

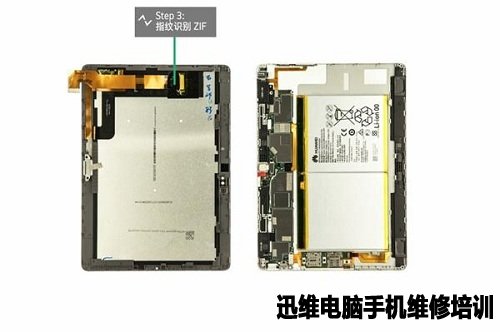

  指纹识别位于屏幕组件端,通过ZIF连接。

华为mediapad m2拆机 图8
华为mediapad m2拆机 图8

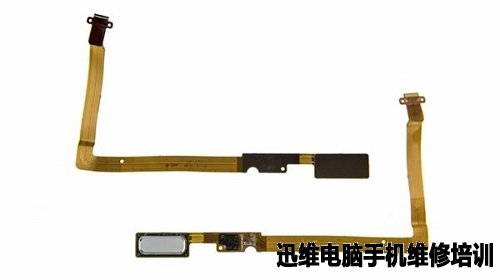

  华为mediapad m2平板指纹识别模块。

华为mediapad m2拆机 图9
华为mediapad m2拆机 图9

  4、断电&拆卸喇叭BOX

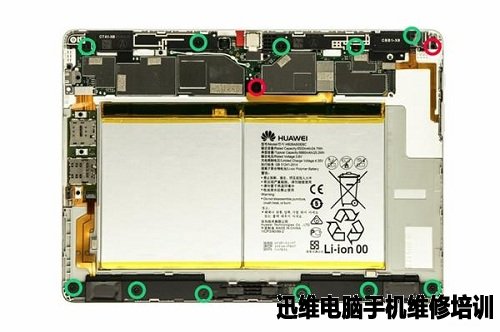

  首先将华为mediapad m2平板断电,然后拧下图中标识出的螺丝。红圈是2颗十字螺丝,绿圈是11颗TORX螺丝,把它们放在固定的容器内,以免丢失。

华为mediapad m2拆机 图10
华为mediapad m2拆机 图10

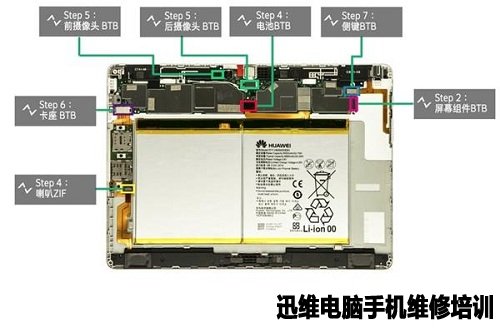

  BTB标记

华为mediapad m2拆机 图11
华为mediapad m2拆机 图11

  电池BTB采用了螺丝和钢片进行固定。

华为mediapad m2拆机 图12
华为mediapad m2拆机 图12

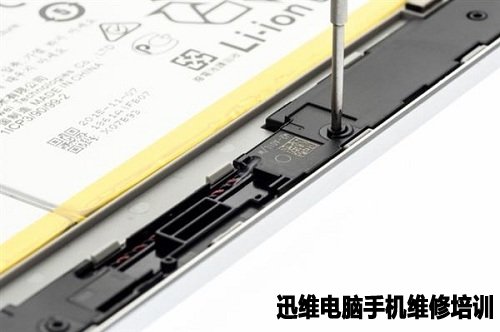

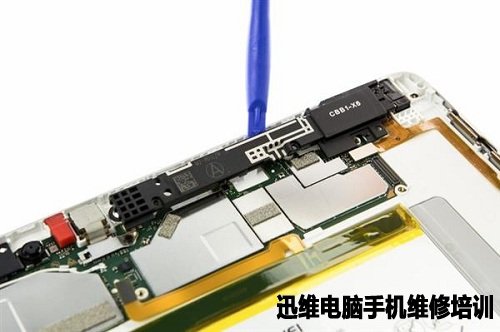

  拧下固定螺丝,取下顶部喇叭BOX。

华为mediapad m2拆机 图13
华为mediapad m2拆机 图13

  拧下固定螺丝,取下底部喇叭BOX。

华为mediapad m2拆机 图14
华为mediapad m2拆机 图14

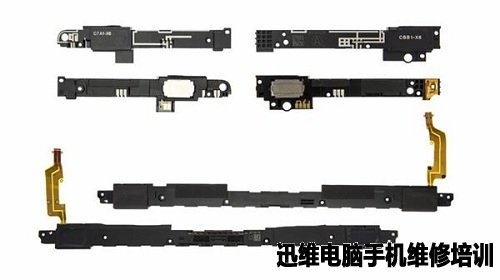

  华为mediapad m2一共有3个喇叭BOX组件,顶部是单独的两个喇叭BOX,底部是双喇叭二合一BOX。

华为mediapad m2拆机 图15
华为mediapad m2拆机 图15

  5、拆华为mediapad m2平板的前后摄像头& 副MIC硅胶套

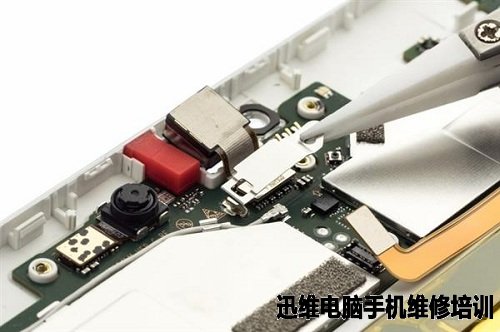

  后摄像头BTB采用了螺丝和钢片进行固定。

华为mediapad m2拆机 图16
华为mediapad m2拆机 图16

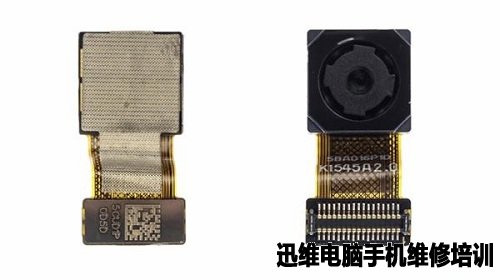

  1300万像素后摄像头,F/2.0光圈,5片式精密镜片,自动对焦。

华为mediapad m2拆机 图17
华为mediapad m2拆机 图17

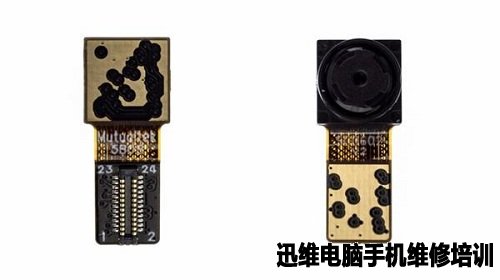

  500万像素前摄像头,F/2.4光圈,单像素尺寸1.4μm ,固定对焦。

华为mediapad m2拆机 图18
华为mediapad m2拆机 图18

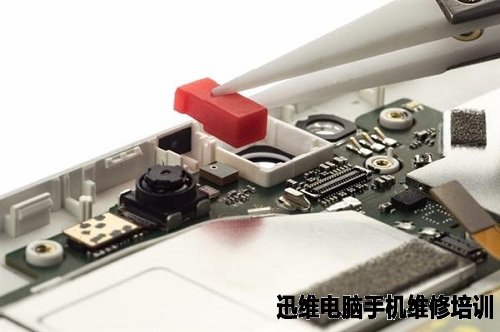

  用镊子取下副MIC处的硅胶套

华为mediapad m2拆机 图19
华为mediapad m2拆机 图19

  6、拆卸SIM & SD卡座组件

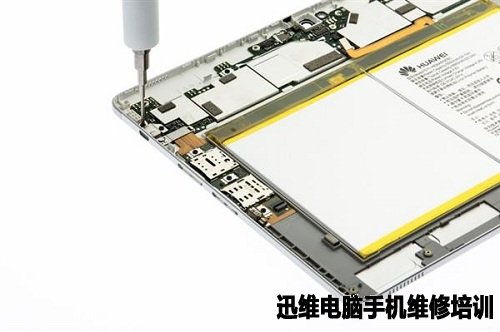

  卡座BTB采用了螺丝和钢片的固定方式,先拆卸钢片,拧下卡座组件上三颗螺丝,就可以取下卡座。

华为mediapad m2拆机 图20
华为mediapad m2拆机 图20

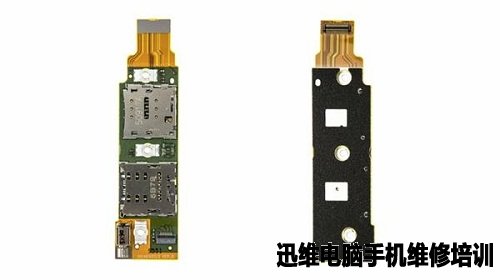

  SIM &SD卡座组件。卡座组件放置了柱状马达、喇叭BOX ZIF。

华为mediapad m2拆机 图21
华为mediapad m2拆机 图21

  7、拆卸侧键组件 &主板

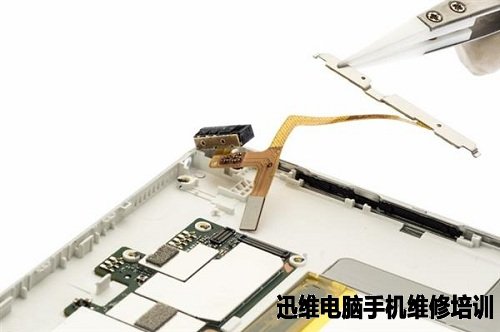

  断开侧键组件BTB,就可以轻松取下。

华为mediapad m2拆机 图22
华为mediapad m2拆机 图22

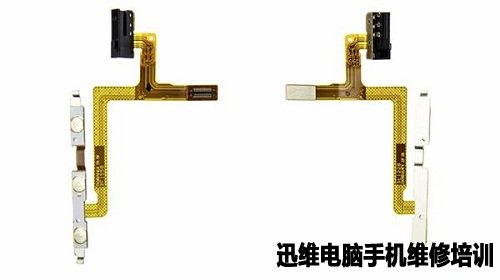

  在侧键组件上集成着耳机座。

华为mediapad m2拆机 图23
华为mediapad m2拆机 图23

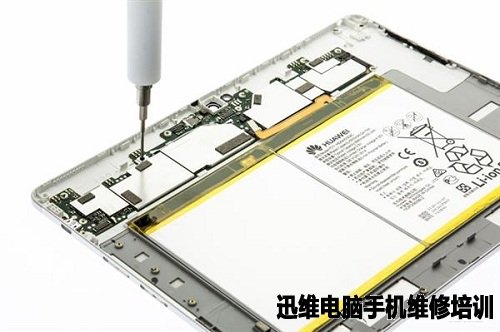

  主板采用螺丝固定。

华为mediapad m2拆机 图24
华为mediapad m2拆机 图24

  8、主板功能标识

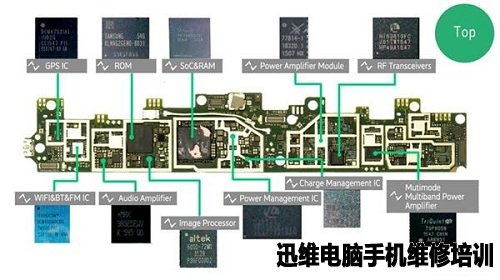

  华为mediapad m2主板正面图。

华为mediapad m2拆机 图25
华为mediapad m2拆机 图25

  华为mediapad m2主板背面图。

华为mediapad m2拆机 图26
华为mediapad m2拆机 图26

  9、拆卸华为mediapad m2的电池

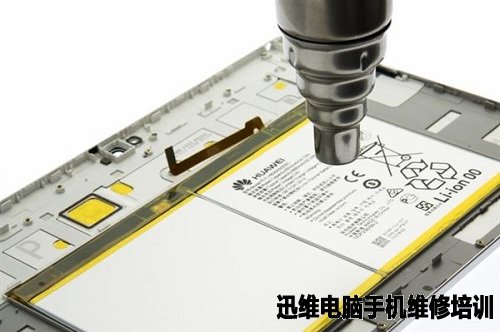

  电池采用双面胶固定,用热风枪对电池加热5分钟后,借助薄型撬片就可以将电池取下。

华为mediapad m2拆机 图27
华为mediapad m2拆机 图27

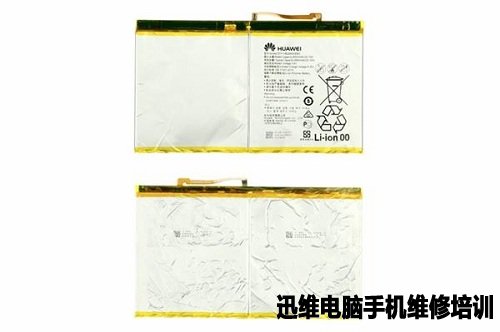

  电池采用双电芯并联设计,电芯为锂离子聚合物材质,6660mAh容量,充电电压为4.35V。

华为mediapad m2拆机 图28
华为mediapad m2拆机 图28

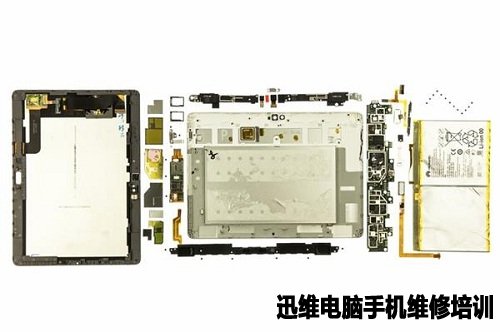

  华为mediapad m2平板所有拆机部件汇总图。

华为mediapad m2拆机 图29
华为mediapad m2拆机 图29

  通过华为mediapad m2拆机来看,华为mediapad m2内部设计比较整洁,但内部零件颜色不统一,采用扣位的固定方式的屏幕组件和双面胶固定设计的电池,拆解都比较麻烦,不利于售后维修,不过是缺点也是优点,总的来说华为mediapad m2平板还是比较不错的。本文可以作为华为mediapad m2维护、维修的教程,希望本文分享对大家有所帮助。
