醉视系列—红辣椒手机全面拆解

更新时间:2016-05-04 15:04:51

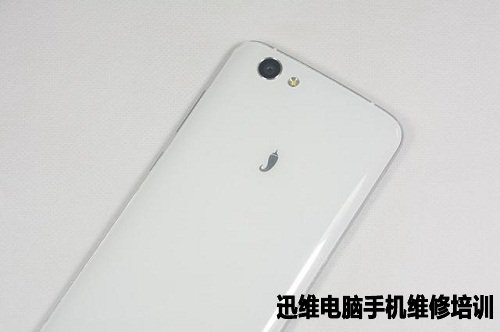

  醉视系列—红辣椒手机机身侧面采用收窄形式不错,但后盖材质容易沾染指纹成为遗憾,醉视系列—红辣椒手机也采用了视觉无边框的处理方案,熄屏时机身整体性还可以,但是点亮屏幕之后黑边的处理并不算很到位,外观有所了解了,但不知其内在如何,下面便进行拆解。

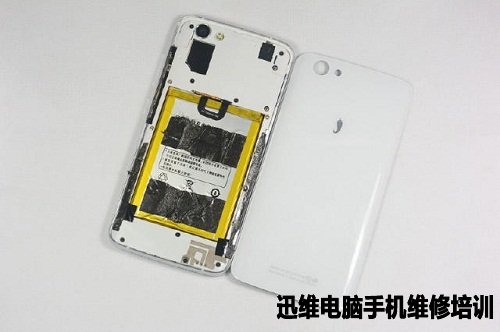

  从后盖下手,用热风枪均匀加热,就可拆掉这个弧面后盖。


醉视系列—红辣椒手机全面拆解
图一 红辣椒手机全面拆解

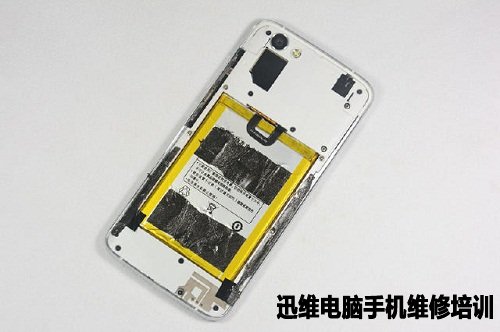

  均匀加热后,利用吸盘将后盖延边缘依次拆开,可以看见里面四周和电池部分全部采用双面胶粘合的,粘的非常牢固,最好用工具来拆机。

醉视系列—红辣椒手机全面拆解
图二 红辣椒手机全面拆解

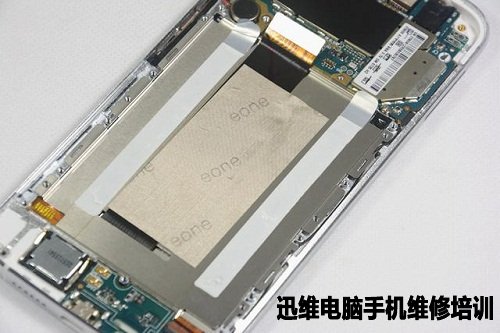

  除了可以看见电池外,其它的均被后盖支架所覆盖。

醉视系列—红辣椒手机全面拆解
图三 红辣椒手机全面拆解

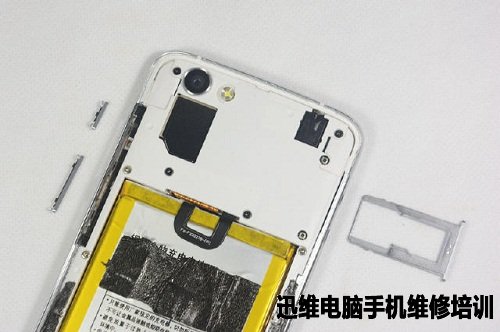

  这时可以拆掉电镀的开关机和音量按键,并将卡托也取出,以免后面忘记,带来损害。

醉视系列—红辣椒手机全面拆解
图四 红辣椒手机全面拆解

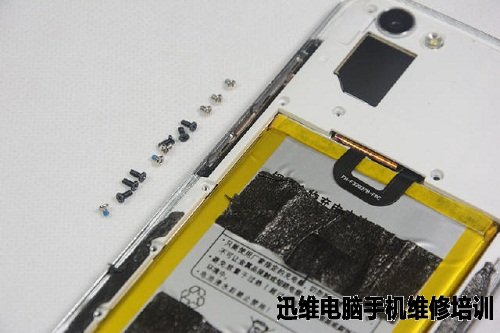

  将所后盖支架的13颗螺丝依次拆掉,螺丝有两种,长的黑的是用在中间的,短的镀锌的是用在周圈的。

醉视系列—红辣椒手机全面拆解
图五 红辣椒手机全面拆解

  拆掉螺丝后,将后盖支架拆掉,这个后盖支架还是分离成两段的,上半段有摄像头和闪光灯的灯罩,下半段有处理信号的天线触点。

醉视系列—红辣椒手机全面拆解
图六 红辣椒手机全面拆解

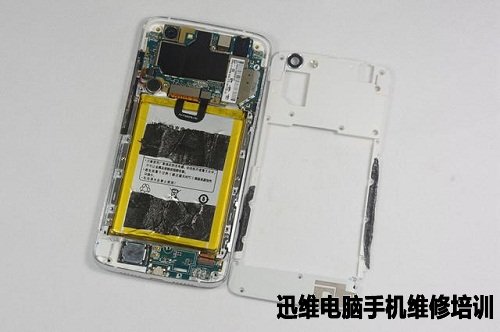

  这时,可以看见里面的全貌,分为三段,结构还是很紧凑的,但是左下角有浪费的空间,可以利用起来的。

醉视系列—红辣椒手机全面拆解
图七 红辣椒手机全面拆解

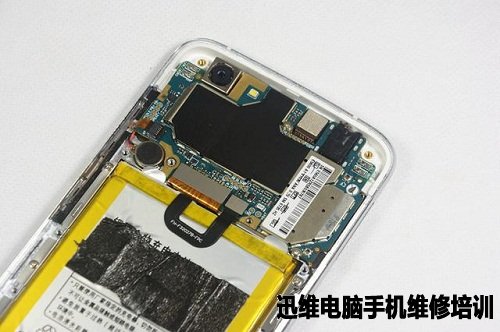

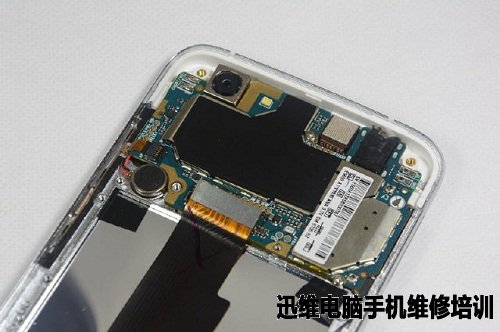

  最上端是主PCB板,集成了最主要的元器件,全部集中在最中间,距离边缘黑有一定的空间,起到了防震防摔作用。

醉视系列—红辣椒手机全面拆解
图八 红辣椒手机全面拆解

  最下端则是扬声器,麦克风和USB的接口,还有射频线。

醉视系列—红辣椒手机全面拆解
图九 红辣椒手机全面拆解

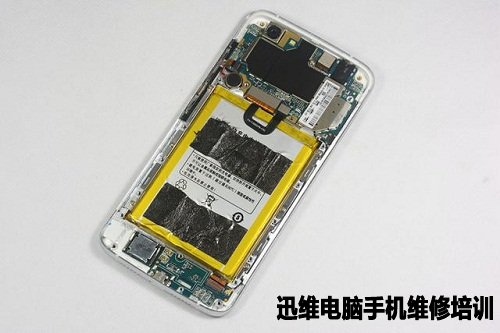

  最中间则是电池,电池还专门用了不锈钢的支架槽,被放在最中间,边缘用了8可螺丝固定支架,非常牢固,而电池则被粘在这个不锈钢支架上。

醉视系列—红辣椒手机全面拆解
图十 红辣椒手机全面拆解

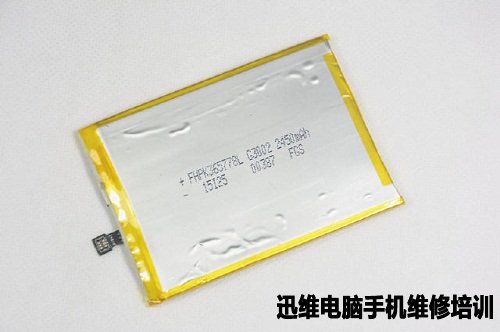

  利用工具在加热下,拆掉电池,尽量不要破换电池的原貌,电池的容量为2450毫安时,电压为3.82 V。

醉视系列—红辣椒手机全面拆解
图十一 红辣椒手机全面拆解

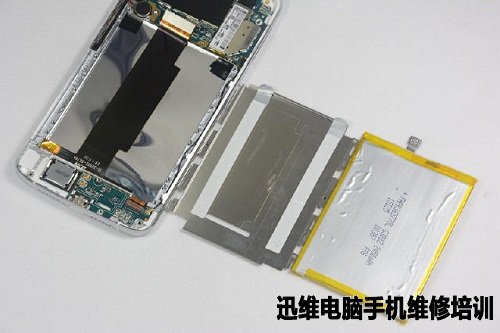

  一个专门装电池的不锈钢支架,边缘用螺丝固定在边框上,到保护和隔热的作用。

醉视系列—红辣椒手机全面拆解
图十二 红辣椒手机全面拆解

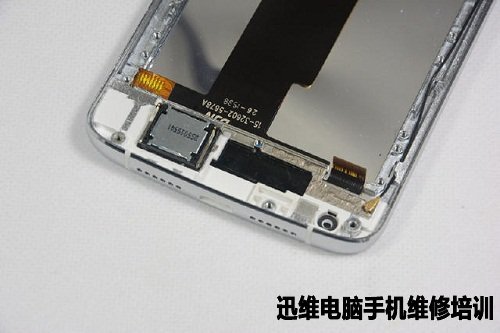

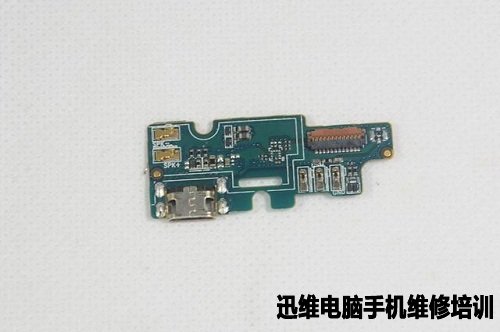

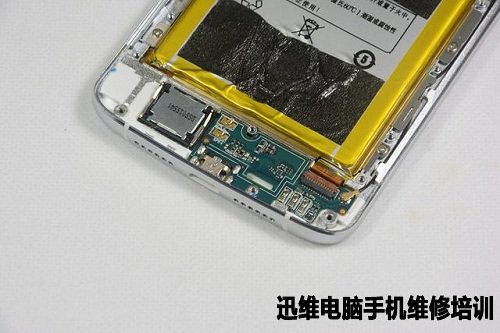

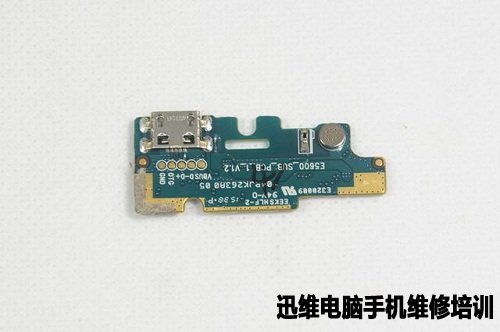

  这时就可以拆下方的零部件了,首先的拆掉射频线,再来拆副PCB板,上面有USB的接口,采用四角加固,非常牢固,以及其他的控制硬件。

醉视系列—红辣椒手机全面拆解
图十三 红辣椒手机全面拆解

  另一面则有一个麦克风和天线的触点。

醉视系列—红辣椒手机全面拆解
图十四 红辣椒手机全面拆解

  这时可以看见金属的框架,比较结实的,还有一个扬声器,有独立音腔,平放,利于声音的传播。

醉视系列—红辣椒手机全面拆解
图十五 红辣椒手机全面拆解

  这时就可以拆主PCB板了,拆掉排线和螺丝即可。

醉视系列—红辣椒手机全面拆解
图十六 红辣椒手机全面拆解

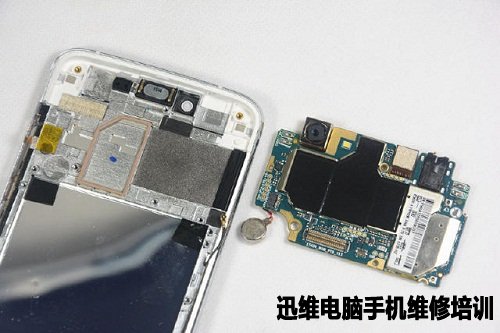

  很顺利的就分离了,注意震动马达是粘上去的,注意不要把线弄断了。

醉视系列—红辣椒手机全面拆解
图十七 红辣椒手机全面拆解

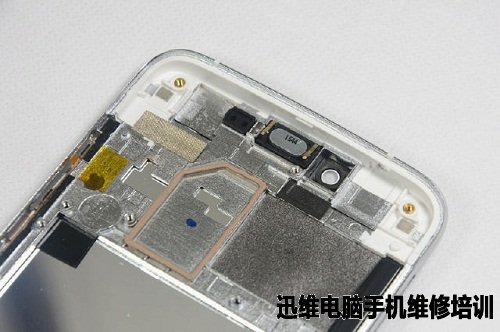

  拆掉主PCB板,可以看见明显的金属框架以及螺丝柱,还有感应器的矽胶套,旁边还有一个听筒。

醉视系列—红辣椒手机全面拆解
图十八 红辣椒手机全面拆解

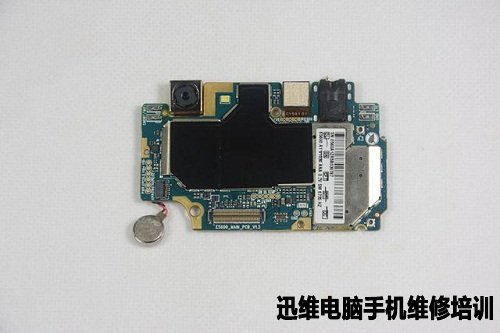

  主PCB板一个方形,具有稳定性,结构方面也比较紧凑,丝印清晰标示明了并无多余焊点,屏蔽罩上面还有一层胶带贴纸。

醉视系列—红辣椒手机全面拆解
图十九 红辣椒手机全面拆解

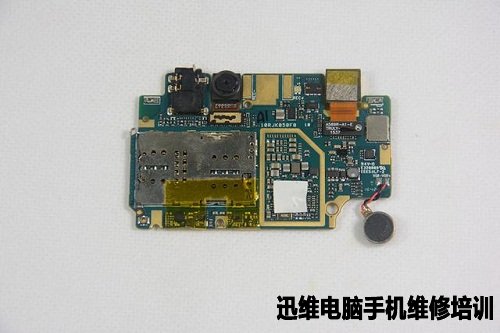

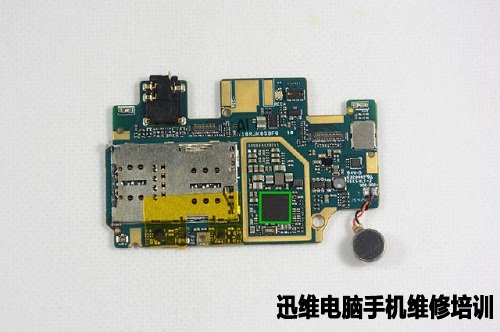

  主PCB背面可以看见SIM卡槽,前置摄像头,耳机接口,震动马达以及两个感应器。

醉视系列—红辣椒手机全面拆解
图二十 红辣椒手机全面拆解

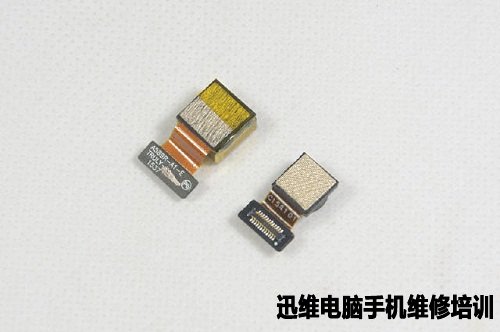

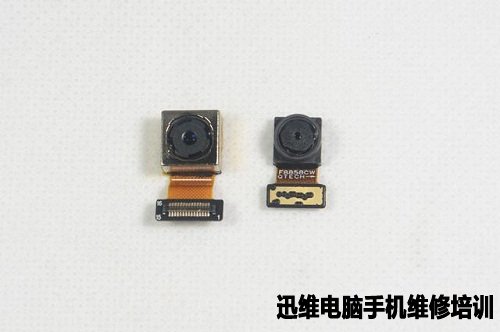

  前置800W像素和后置1300W像素摄像头正面。

醉视系列—红辣椒手机全面拆解
图二十一 红辣椒手机全面拆解

  前置800W像素和后置1300W像素摄像头背面。

醉视系列—红辣椒手机全面拆解
图二十二 红辣椒手机全面拆解

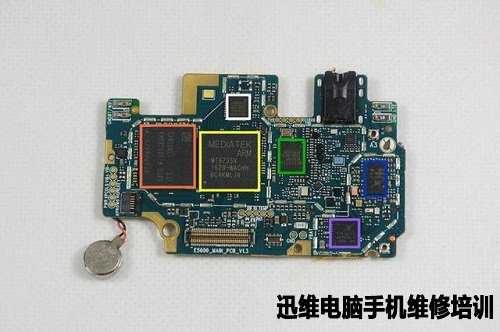

  白色框表示:联发科MT6625LN,集成蓝牙、WiFi、GPS、FM功能。

  橙色框表示:SUMSUNG KMR820001M-B609 2GB系统运存+16GB闪存芯片。

  黄色框表示:CPU是MT6735V,采用了四核心64位Cortex-A3架构设计,主频1.0Hz。

  绿色框表示:MT6169V,是一颗射频芯片,MT6169是一颗射频芯片,支持TD-LTE和FDD-LTE模式,另外支持多到30个频段,符合全球电信运营商对于射频频段的要求。蓝色框表示:SKY77643-11,是一颗信号放大器,支持TD-SCDMA/WCDMA/ LTE网络信号。

  紫色框表示:SKY77916-11,是一颗信号功率放大器,支持GSM/TD-SCDMA/TD-LTE网络信号。

醉视系列—红辣椒手机全面拆解
图二十三 红辣椒手机全面拆解

  绿色框表示:MT6328V,是一颗电源管理芯片,负责手机的CPU供电管理。

醉视系列—红辣椒手机全面拆解
图二十四 红辣椒手机全面拆解

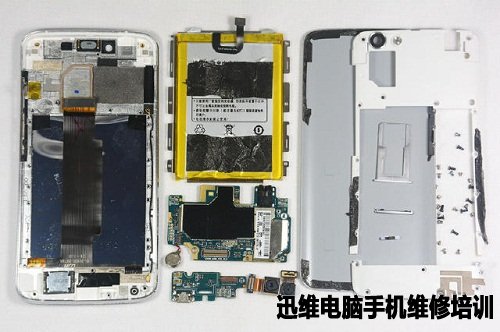

  集合图:

醉视系列—红辣椒手机全面拆解
图二十五 红辣椒手机全面拆解

  醉视系列—红辣椒手机全面拆解到此结束。
