iPad2平板电脑全面拆解

  iPad 2平板电脑的确有一些不足,其摄像头的拍摄效果相当平庸,苹果甚至都不愿披露其像素。苹果声称,摄像头的设计并非是为拍摄静态照片的,而是另有用途。话虽如此,不过这些摄像头仍是令人失望,下面我们对ipad2进行拆解,看其内在品质如何。

  机身上你看不到一颗螺丝,所以拆解要首先使用热风枪。

iPad2平板电脑全面拆解
图1 iPad2平板电脑全面拆解

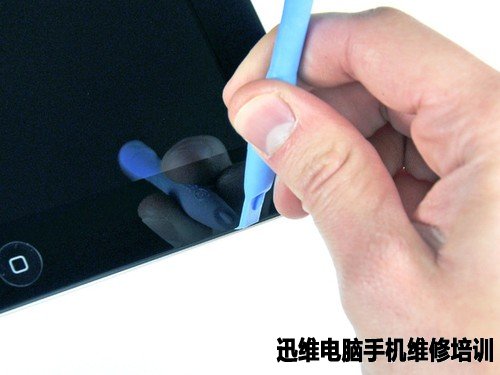

  粘合剂软化后,使用塑料撬棒打开前面板。

iPad2平板电脑全面拆解
图2 iPad2平板电脑全面拆解

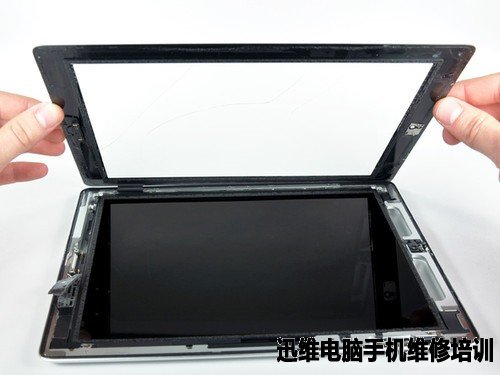

  搞定四周大量的胶水,才能掀起面板。普通用户还是不要妄想打开它了,很可能你做到这一步时面板已经破损。

iPad2平板电脑全面拆解
图3 iPad2平板电脑全面拆解

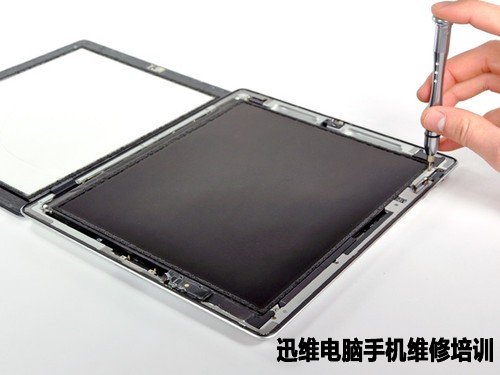

  拆下面板,才出现了固定屏幕的螺丝。

iPad2平板电脑全面拆解
图4 iPad2平板电脑全面拆解

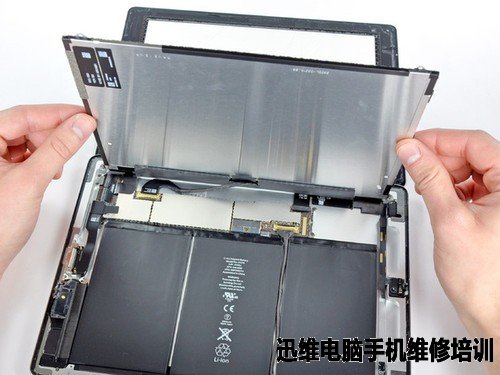

  屏幕下方能看到iPad 2的锂聚合物电池。规格为3.8V 25Whr,略高于一代机型的24.8Whr。

iPad2平板电脑全面拆解
图5 iPad2平板电脑全面拆解

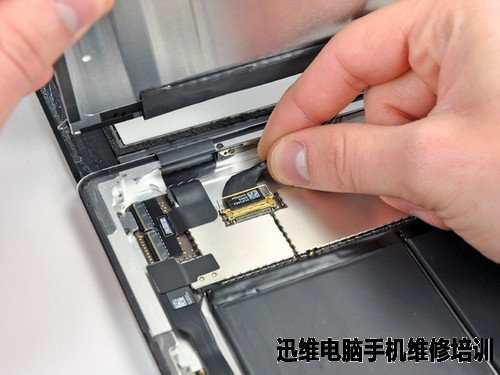

  断开液晶屏数据线。

iPad2平板电脑全面拆解
图6 iPad2平板电脑全面拆解

  连接主板和机身另一侧按键、后置摄像头的“飞线”。

iPad2平板电脑全面拆解
图7 iPad2平板电脑全面拆解

  触摸屏数据线。

iPad2平板电脑全面拆解
图8 iPad2平板电脑全面拆解

  Dock接口排线。

iPad2平板电脑全面拆解
图9 iPad2平板电脑全面拆解

  拧下固定主板螺丝。

iPad2平板电脑全面拆解
图10 iPad2平板电脑全面拆解

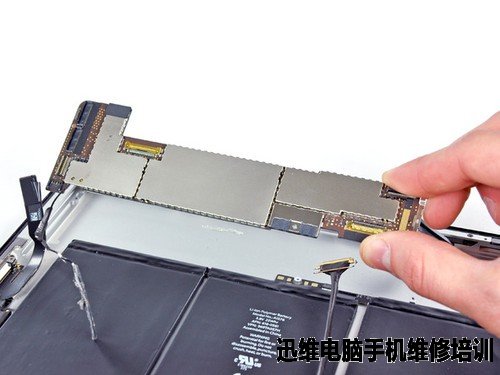

  主板可以轻松取出。

iPad2平板电脑全面拆解
图11 iPad2平板电脑全面拆解

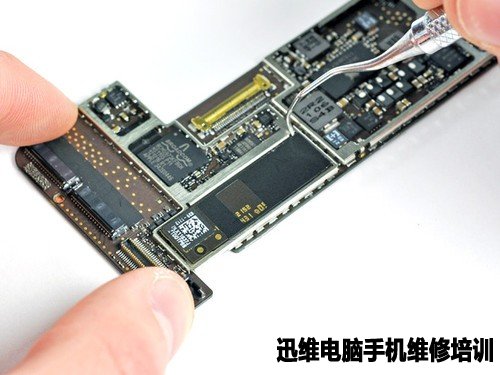

  处理各种屏蔽罩,取出WiFi模块。

iPad2平板电脑全面拆解
图12 iPad2平板电脑全面拆解

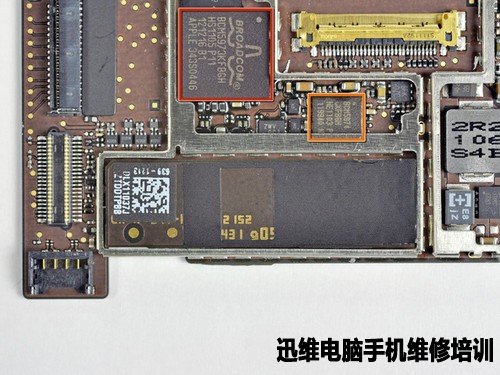

  两颗博通芯片:BCM5973KFBGH和BCM5974 CKFBGH共同控制电容式触摸屏。这一组合和iPad一代完全相同。

iPad2平板电脑全面拆解
图13 iPad2平板电脑全面拆解

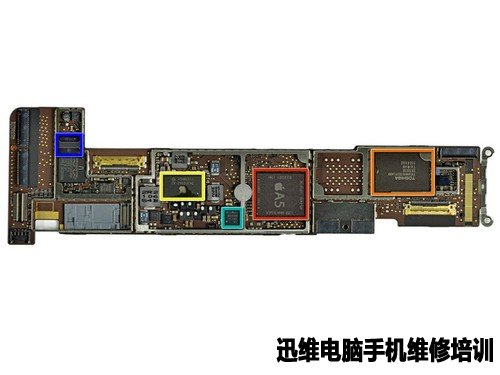

  iPad2主板主要芯片:

  红色 Apple A5 1GHz双核处理器。

  橙色 东芝TH58NVG7D2FLA89 16GB NAND闪存。

  黄色 苹果芯片编号34S0542。

  蓝色 德州仪器芯片功能未知。

  绿色 S6T2MLC N33C50V电源管理芯片。

iPad2平板电脑全面拆解
图14 iPad2平板电脑全面拆解

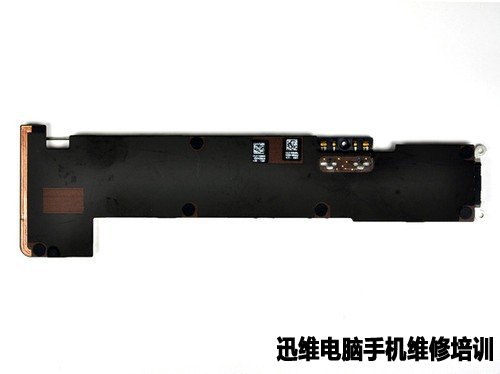

  主板背面空无一物。

iPad2平板电脑全面拆解
图15 iPad2平板电脑全面拆解

  WiFi模块,基于博通BCM43291HKUBC WiFi/蓝牙/FM多功能芯片。

iPad2平板电脑全面拆解
图16 iPad2平板电脑全面拆解

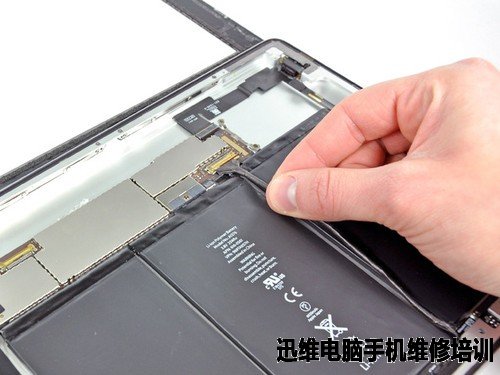

  接下来处理双面胶粘附在背盖上的电池。

iPad2平板电脑全面拆解
图17 iPad2平板电脑全面拆解

  大号电池保证了iPad 2的10小时使用时间。

iPad2平板电脑全面拆解
图18 iPad2平板电脑全面拆解

  音量控制按键部分。

iPad2平板电脑全面拆解
图19 iPad2平板电脑全面拆解

  后置摄像头。

iPad2平板电脑全面拆解
图20 iPad2平板电脑全面拆解

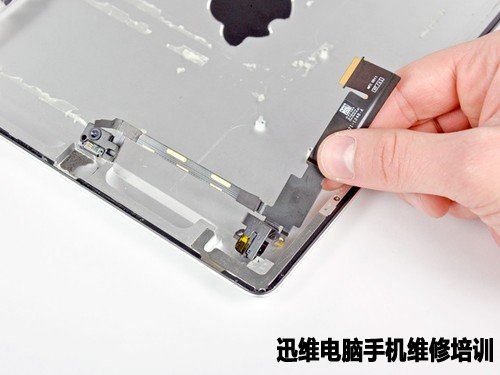

  取出整个音量按键,静音/屏幕旋转锁模块。

iPad2平板电脑全面拆解
图21 iPad2平板电脑全面拆解

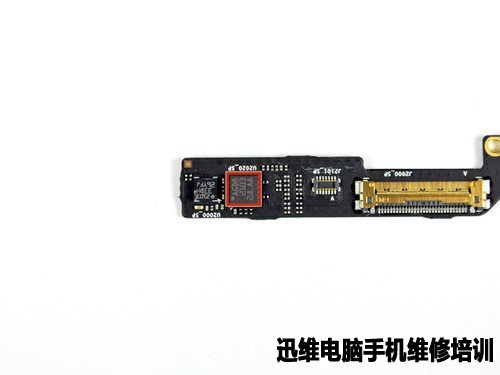

  AGD8 2103陀螺仪芯片。

iPad2平板电脑全面拆解
图22 iPad2平板电脑全面拆解

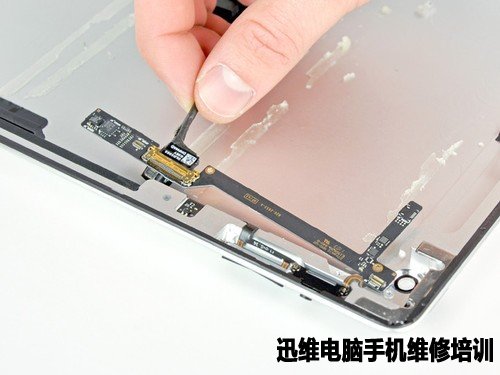

  拆除前置摄像头模块。

iPad2平板电脑全面拆解
图23 iPad2平板电脑全面拆解

  取出前置摄像头模块。

iPad2平板电脑全面拆解
图24 iPad2平板电脑全面拆解

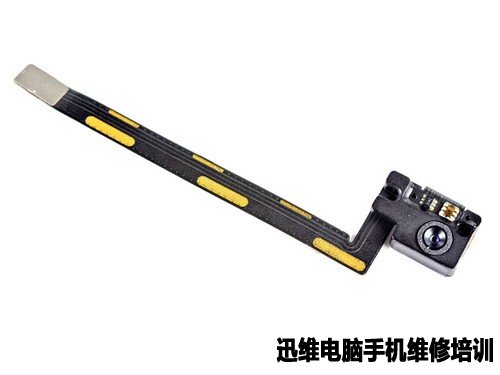

  该模块整合了摄像头、耳机接口以及麦克风。

iPad2平板电脑全面拆解
图25 iPad2平板电脑全面拆解

  前置摄像头。

iPad2平板电脑全面拆解
图26 iPad2平板电脑全面拆解

  麦克风、耳机接口。

iPad2平板电脑全面拆解
图27 iPad2平板电脑全面拆解

  拆除Dock接口模块。

iPad2平板电脑全面拆解
图28 iPad2平板电脑全面拆解

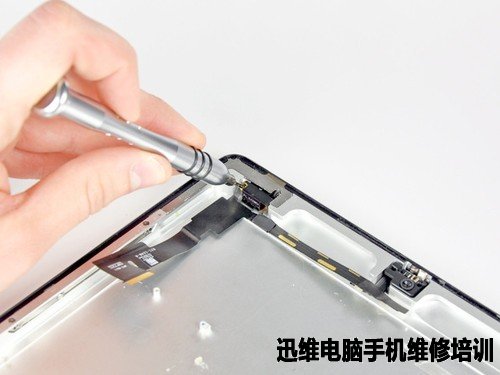

  固定扬声器模块螺丝。

iPad2平板电脑全面拆解
图29 iPad2平板电脑全面拆解

  取出扬声器模块。

iPad2平板电脑全面拆解
图30 iPad2平板电脑全面拆解

  两组不大的扬声器并列在一起。

iPad2平板电脑全面拆解
图31 iPad2平板电脑全面拆解

  集合图:

iPad2平板电脑全面拆解
图32 iPad2平板电脑全面拆解
  iPad2平板电脑全面拆解拆机到此结束
