魅蓝E2变形金刚版做工如何?魅蓝E2变形金刚版拆机图解

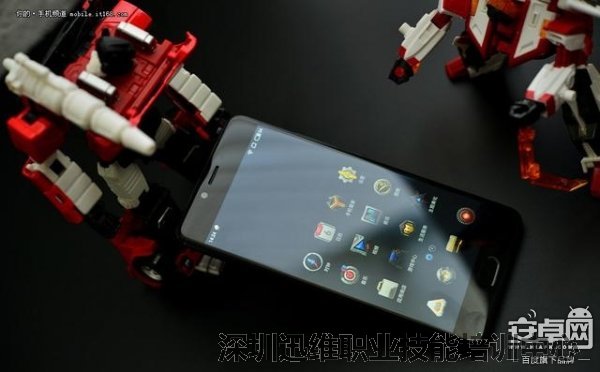

  魅族推出的魅蓝E2变相金刚定制版,在原来的基础上加入了不少的变形金刚元素。配置方面采用4GB+64GB的储存组合,后置1300万像素+前置800万像素摄像头组合,运行变形金刚定制版的Flyme 6系统。那么魅蓝E2变形金刚版做工如何呢?让我们通过魅蓝E2变形金刚版拆机来一探究竟,并且我们真的找来了“变形金刚”哟。

魅蓝E2变形金刚版拆机

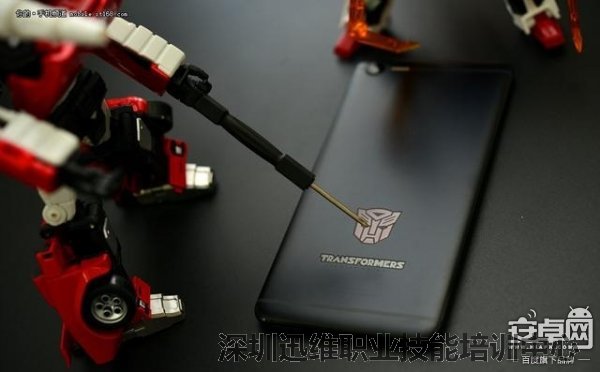

  魅蓝E2采用全金属机身设计,在机身背面有一个变形金刚“博派”的Logo。

  下面进入魅蓝E2变形金刚版拆机环节:

拆除底部的2颗固定螺丝

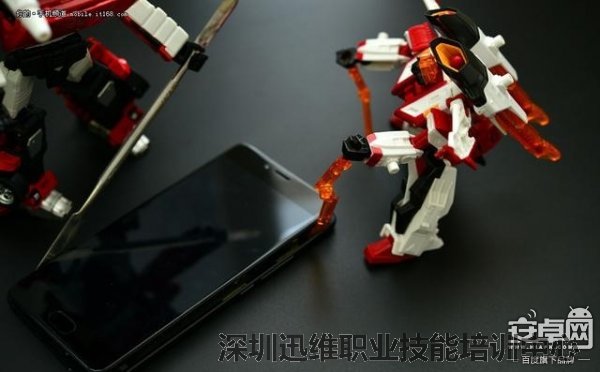

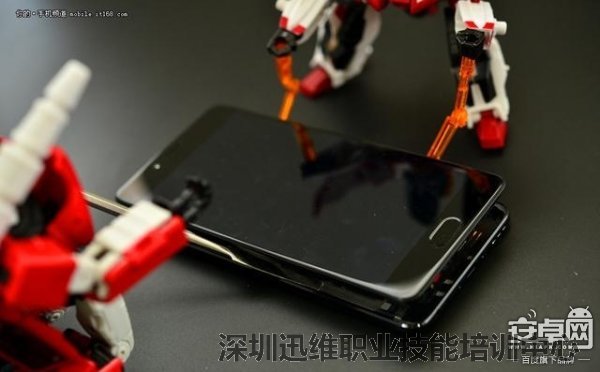

  拆除底部2颗螺丝后使用工具就可以将魅蓝E2的机身和后盖分离。

魅蓝E2变形金刚版拆机-后盖成功分离

  魅蓝E2的后盖成功分离。

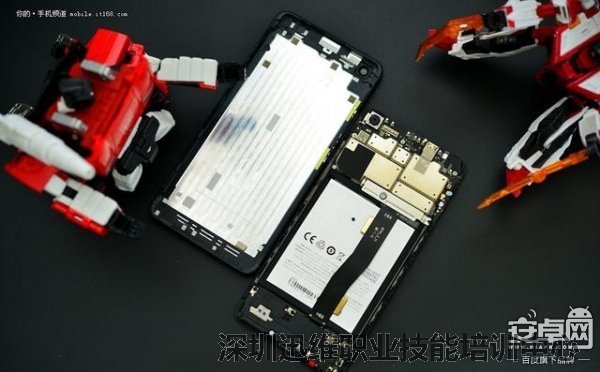

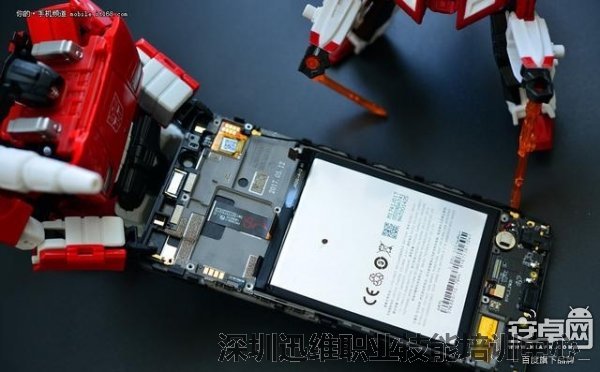

魅蓝E2变形金刚版拆机-内部特写

  分离后盖后可以看到魅蓝E2的内部,魅蓝E2的后盖采用铝合金冲压加工工艺,机身采用典型的上下两块PCB的设计。

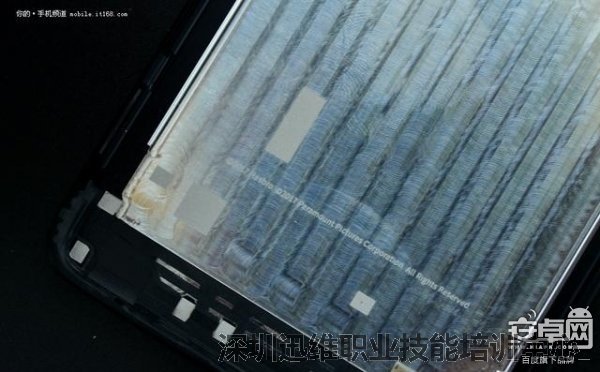

后盖上版权声明

  在后盖上可以看到派拉蒙的版权声明。

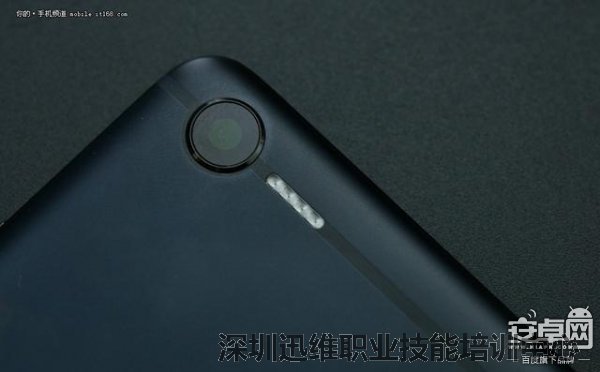

魅蓝E2闪光灯

  魅蓝E2的闪光灯“隐藏”在天线注塑信号带上。

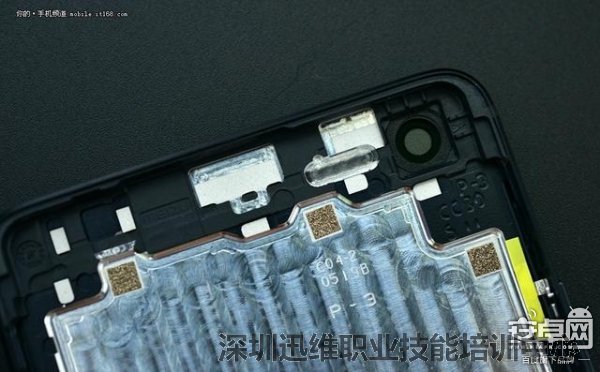

闪光灯的开孔位置

  从内部看,可以看到闪光灯的开孔位置在注塑上。

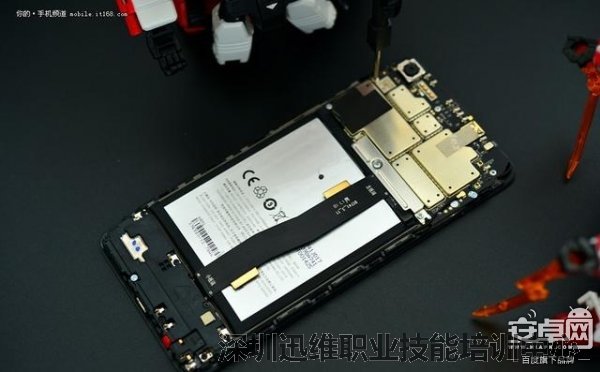

上下两块PCB通过排线连接

  魅蓝E2采用典型的双PCB设计,上下两块PCB通过排线来连接。

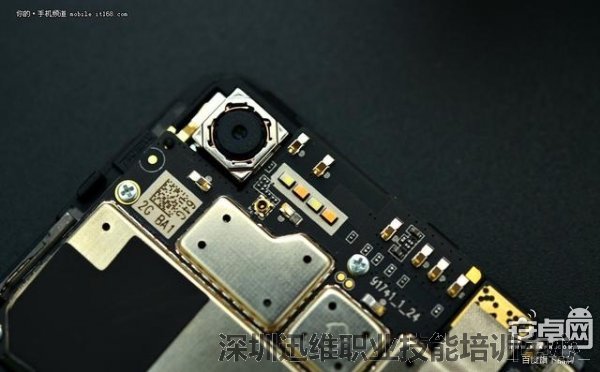

魅蓝E2变形金刚版拆机-LED闪光灯特写

  手机的主板上一排4颗的LED闪光灯。

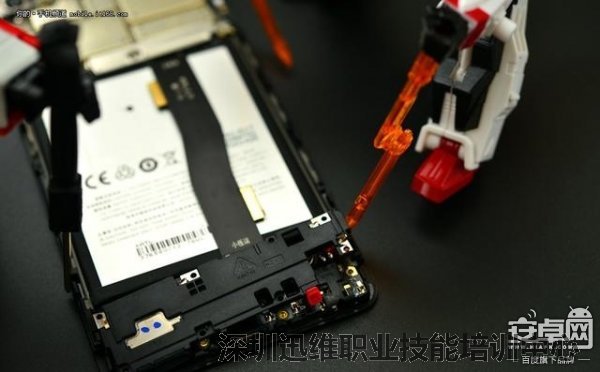

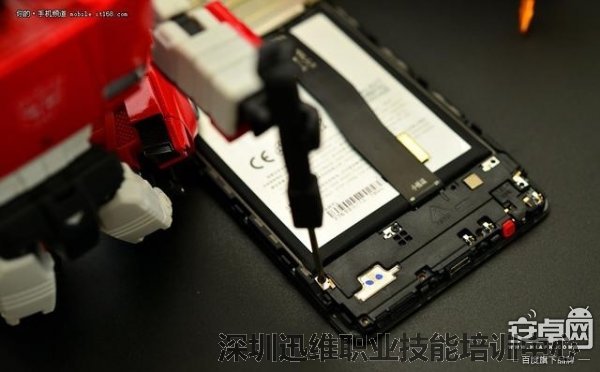

拧下下部的塑料盖

  魅蓝E2下部的小PCB有塑料覆盖,这个塑料盖是一方面是保护PCB,另一方面是手机的外放喇叭音腔。

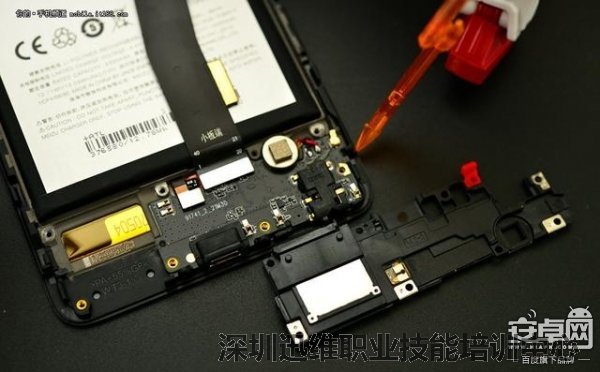

拆下音腔

  拆除螺丝后就可以将音腔移除。

魅蓝E2变形金刚版拆机-小PCB特写

  下部的小PCB主要是一些连接器,主要负责天线、USB接口、外放喇叭这些功能。

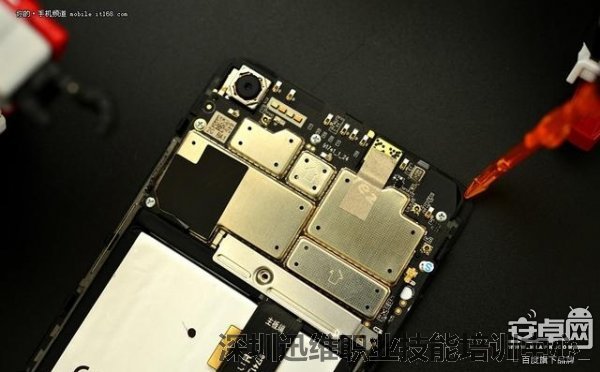

主PCB特写

  魅蓝E2上部的主PCB覆盖有屏蔽罩,所有芯片的屏蔽罩都是采用焊接工艺,不易拆除。

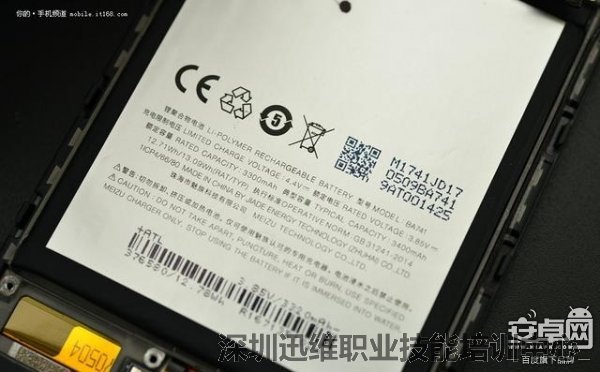

魅蓝E2变形金刚版拆机-电池特写

  魅蓝E2配备3400mAh电池,支持快充技术。

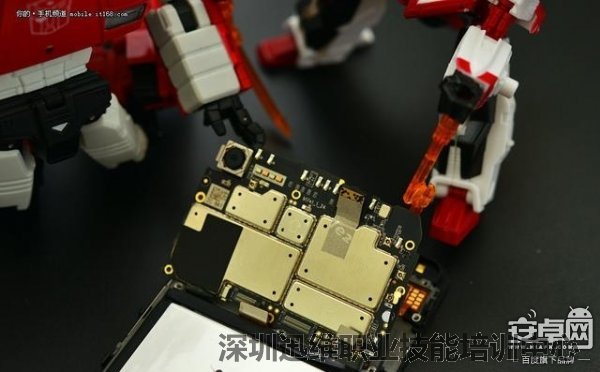

PCB成功分离

  拆除主板螺丝后就可以轻松将PCB取出。

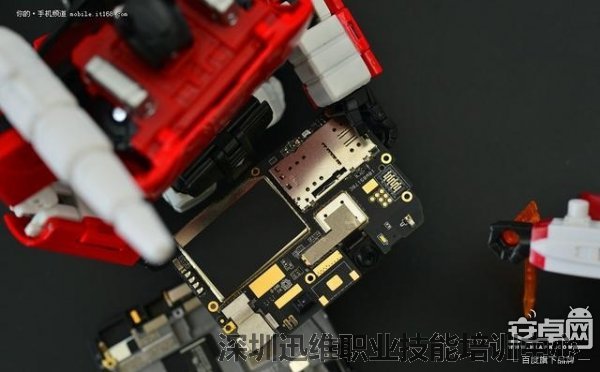

主板背面特写

  主板背面主要是手机的CPU以及内存芯片。

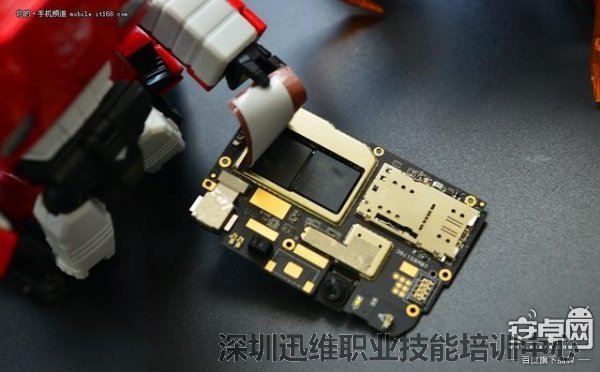

CPU和内存芯片上有导热硅脂和导热贴

  魅蓝E2的CPU和内存芯片上覆盖有导热硅脂和导热贴,可以有效将CPU和内存的热量带到机身,有利于手机的散热。

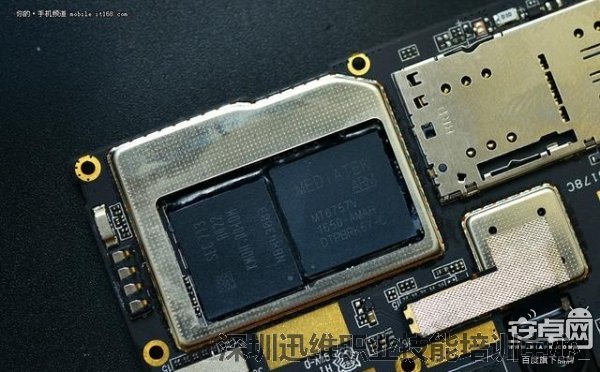

联发科的Helio P20处理器

  魅蓝E2的CPU和内存芯片。

  魅蓝E2采用联发科的Helio P20处理器,这可处理器编号MT6757V,拥有8个A53核心,采用16nm制造工艺,核心最高频率为2.3GHz。

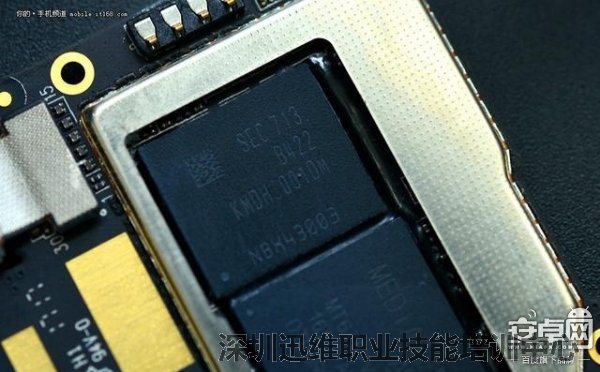

内存芯片

  魅蓝E2采用三星的内存芯片,内存容量为4GB,采用LPDDR4X内存,更为省电,带宽更高。

  MT6351是一颗电源管理芯片,主要负责CPU的供电管理。

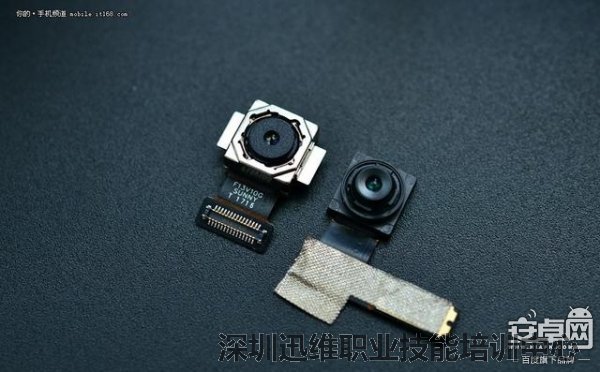

前后摄像头特写

  魅蓝E2主摄像头1300万像素+前置800万像素摄像头特写。

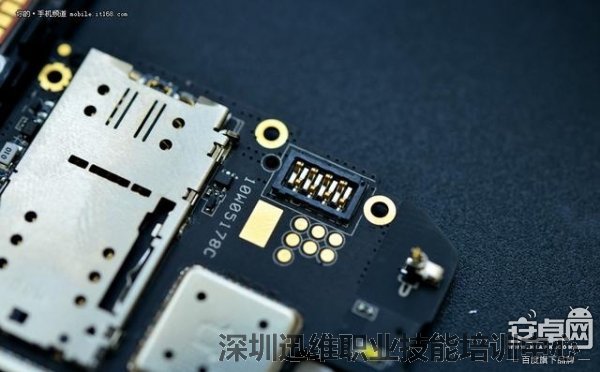

  魅蓝E2的PCB和手机中款上器件的连接采用了触点连接。

魅蓝E2的中框特写

  魅蓝E2的中框不仅承载手机上的PCB、电池等等的原件,还能起到加强手机强度以及散热的作用。

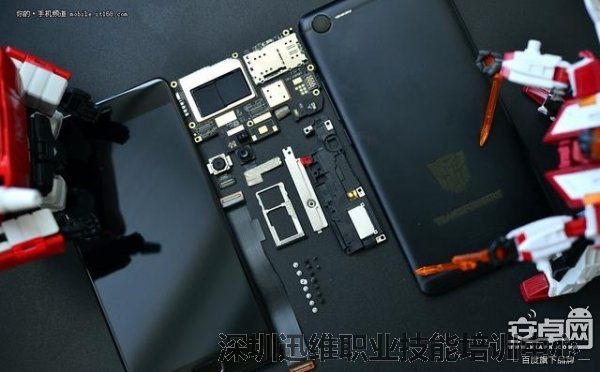

魅蓝E2变形金刚版拆机全家福

  魅蓝E2变形金刚版拆机到此结束!附魅蓝E2变形金刚版拆机全家福。
