智能手机—魅蓝3拆机图解

更新时间:2016-06-20 14:18:57

  魅蓝这颗mBack键的设计是一个遗憾是,因为成本原因,魅蓝3并不支持mTouch指纹识别。魅蓝系列最开始就是主打的一体式聚碳酸酯机身,仅凭借这个特点,魅蓝3想要实现“塑料同样可以高端“显然还不够,下面我们对魅蓝3进行拆解。

  无论是金属机身的PRO系列/MX系列,还是聚碳酸酯后壳的魅蓝/魅蓝note。现在手机的拆解方法都基本一样,其主板安装在金属中框上面,而中框的另一面则是屏幕部分。机身后壳与中框采用卡扣进行连接,分离前先取出卡托,然后卸下底部的两颗梅花螺丝。


智能手机—魅蓝3拆机图解
图1 魅蓝3拆机图解

  用吸盘吸住屏幕的下方,然后往上提分离屏幕(含中框)与后壳。但由于魅蓝3的聚碳酸酯后壳质地较软,所以直接使用指甲进行分离即可。无需使用吸盘。

智能手机—魅蓝3拆机图解
图2 魅蓝3拆机图解

  机身内部依旧是熟悉的三段式结构。天线的辐射片以及金属触点都贴在后壳上。

智能手机—魅蓝3拆机图解
图3 魅蓝3拆机图解

  魅蓝3后壳拥有5种配色,分别有白、粉、灰、蓝、金。而材质方面为聚碳酸酯,厚度比魅蓝2的薄,而且也更柔软。相信这机子不用戴套了。因为基本不会弄出什么磕碰。

智能手机—魅蓝3拆机图解
图4 魅蓝3拆机图解

  因为后壳与主板之间还有一点距离,所以排线部分依旧用金属支架进行固定,而金属支架通过3颗螺丝与中框固定。这种设计还是比较牢固的。

智能手机—魅蓝3拆机图解
图5 魅蓝3拆机图解

  卸下金属支架后,可以看到3个排线以及1个电源线,在下一步拆解之前先把电源线拔出。

智能手机—魅蓝3拆机图解
图6 魅蓝3拆机图解

  主板的上部分同样通过支架与螺丝进行固定,这种设计在百元手机当中算是有良心的了。支架的使用可以增大主板的压紧面积,而且在手机摔落的时候防止后壳受力变形伤及主板。

智能手机—魅蓝3拆机图解
图7 魅蓝3拆机图解

  机身下部分为尾插模块以及扬声器模块,拆解前先卸下6颗梅花螺丝。

智能手机—魅蓝3拆机图解
图8 魅蓝3拆机图解

  尾插线板占据机身下方大半的空间(空出来那里就是扬声器),尾插整合了连接mBack的排线插座、连接主板的软排线插座,主天线触点,扬声器触点,话筒,震动马达等等。

智能手机—魅蓝3拆机图解
图9 魅蓝3拆机图解

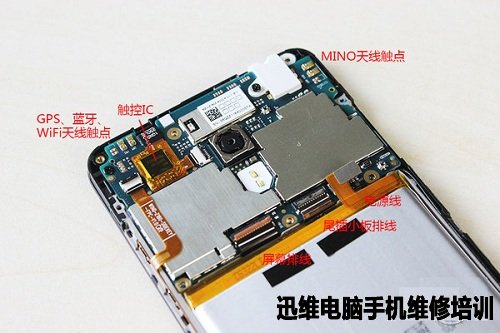

  主板布局,除了屏蔽罩下方的芯片之外,还放置了GPS/蓝牙/WiFi天线的触点,MINO天线的触点。连接带触摸IC的触屏排线,屏幕(液晶)排线,尾插小板排线等等。与我们常见的排线连接座不同的是魅蓝3大量使用了带“小扳手”式的插头,这种设计更加稳固。

智能手机—魅蓝3拆机图解
图10 魅蓝3拆机图解

  魅蓝3内置一块典型容量2870mAh的电池,据魅族官方介绍,正常使用情况下魅蓝3的电量能坚持使用2天,而且是魅族里头续航性能排第二的手机(第一是魅蓝note3)。而在PConline评测中,魅蓝note3的电池得分为12278,4100mAh电池的魅蓝note3得分为12841,不少主打续航的机器得分也在1万3左右,可以说魅蓝3的续航相当优秀。

智能手机—魅蓝3拆机图解
图11 魅蓝3拆机图解

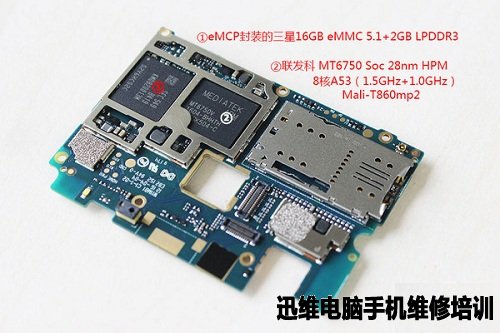

  主要芯片上放覆盖有金属屏蔽罩。而随着科技的发展,台湾供应商已经研发出了喷涂图层工艺,这种图层同样起到信号屏蔽的效果,所以以后的手机无需借助金属屏蔽罩(或中框上的凹槽面),机身能做到更薄。

智能手机—魅蓝3拆机图解
图12 魅蓝3拆机图解

  主板的另一面,双SIM卡卡槽。还有听筒触点,光线/距离传感器等等。

智能手机—魅蓝3拆机图解
图13 魅蓝3拆机图解

  从金属光泽上判断,魅蓝3同样采用常用的镁铝合金中框,周边注塑成型。而连接主板的尾插小板排线设计在电池下方,液晶的排线通过中框上的开孔与主板连接。

智能手机—魅蓝3拆机图解
图14 魅蓝3拆机图解

  尾插小板上的信号线连接点以及microUSB插座。

智能手机—魅蓝3拆机图解
图15 魅蓝3拆机图解

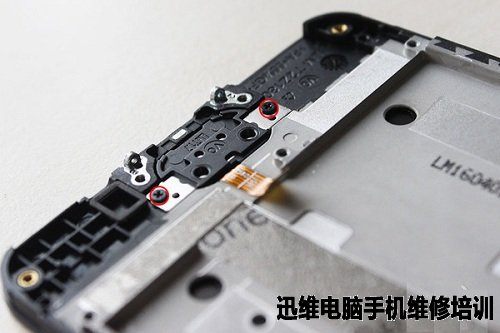

  从MX4 Pro开始,mBack就成为了魅族/魅蓝身上的特色。魅蓝3的mBack通过金属板+两颗螺丝进行固定。

智能手机—魅蓝3拆机图解
图16 魅蓝3拆机图解

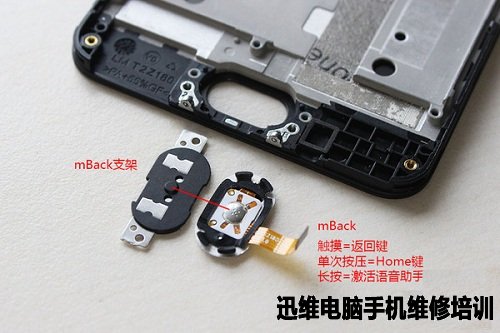

  支架表面有一处凸起,而mBack背面的窝仔片与该凸点接触。按键背面有塑料支架,让按压力能平均分布在按键中央。

智能手机—魅蓝3拆机图解
图17 魅蓝3拆机图解
智能手机—魅蓝3拆机图解
图18 魅蓝3拆机图解
智能手机—魅蓝3拆机图解
图19 魅蓝3拆机图解

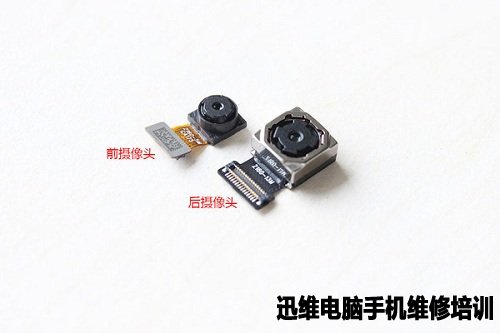

  魅蓝3后置1300万像素摄像头,支持PDAF相位对焦技术。前置摄像头则为500万像素。


智能手机—魅蓝3拆机图解
图20 魅蓝3拆机图解

  集合图:

智能手机—魅蓝3拆机图解
图21 魅蓝3拆机图解
