一加手机3拆机图解教程

更新时间:2016-06-27 16:01:31

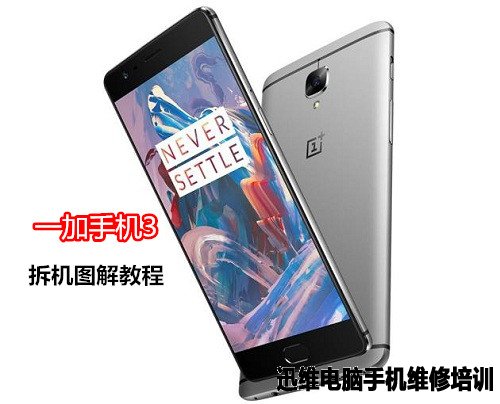

  一加手机3是一加推出的一款高端旗舰手机,采用了5.5英寸的AMOLED屏幕,内置3000mAh的电池,配备了支持快速充电的USB Type-C接口。在配置方面,一加3配备了高通骁龙820四核2.15GHz处理器,4GB RAM + 64GB ROM的内存组合,前置摄像头为800万像素,主摄像头1600万像素,并支持OIS光学防抖。下面同小编起来来看看它是如何拆机的吧!

一加手机3拆机 图1
一加手机3拆机 图1

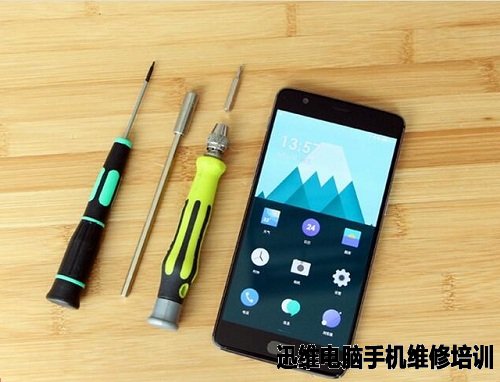

  一加手机3拆机工具:

一加手机3拆机 图2
一加手机3拆机 图2

  一加手机3拆机方法/步骤:

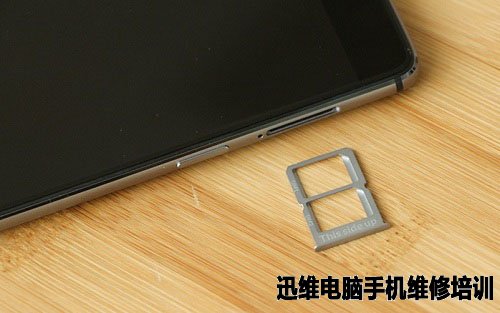

  拆机之前,首先将一加手机3 SIM卡槽取出,卡托正面有标记,并做了防呆设计,避免用户插反SIM引起卡槽损坏。

一加手机3拆机 图3
一加手机3拆机 图3

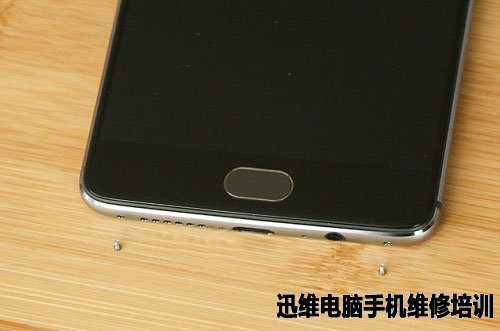

  一加手机3的金属后盖通过底部的两枚六角螺丝与前面板进行固定,拆机第二步是拆卸底部的2颗固定螺丝。

一加手机3拆机 图4
一加手机3拆机 图4

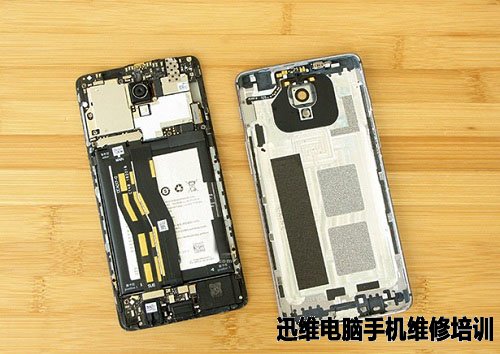

  拆掉底部的2颗固定螺丝,通过翘棒工具,就可以将还有卡扣固定的后盖打开了。可以看到一加手机3内部采用了常见的三段式设计。

一加手机3拆机 图5
一加手机3拆机 图5

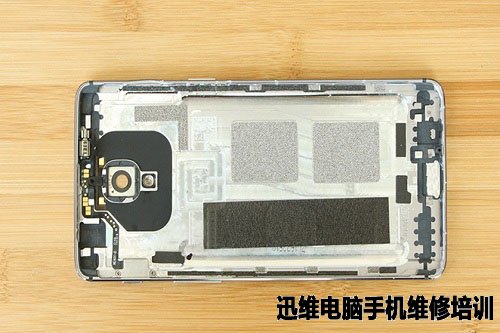

  在机身背面的后壳上覆盖有散热贴纸以及导热泡棉,在上方与下方均有注塑信号带。

一加手机3拆机 图6
一加手机3拆机 图6

  后壳上注塑信号带特写。

一加手机3拆机 图7
一加手机3拆机 图7

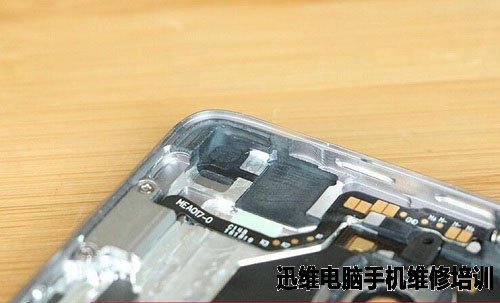

  一加手机3的NFC贴片位与后者摄像头区域,静音键模块位于金属后盖上,静音键部分通过多个金属触点与主板相连。

一加手机3拆机 图8
一加手机3拆机 图8

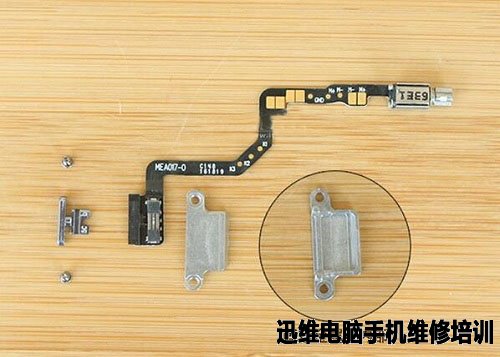

  静音键模块特写。振动马达与按键之间由软件印刷电路板连接。

一加手机3拆机 图9
一加手机3拆机 图9

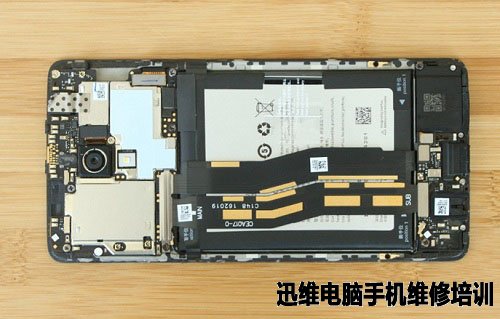

  一加手机3内部常规的三段式布局和黑色的PCB主板。主板芯片均覆盖有屏蔽罩,部分屏蔽罩上还有导热硅胶。

一加手机3拆机 图10
一加手机3拆机 图10

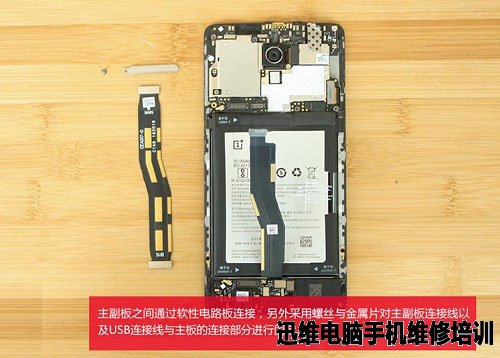

  一加手机3主副板之间通过软性电路板连接。另外主副主板连接线以及USB连接线与主板的连接部分通过螺丝与金属片进行固定。

一加手机3拆机 图11
一加手机3拆机 图11

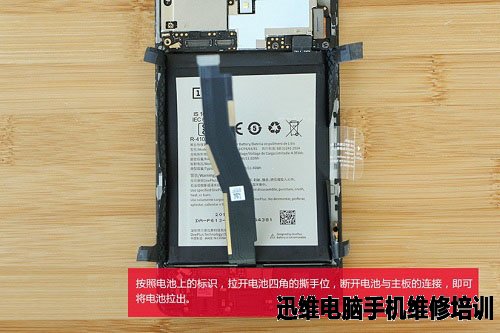

  按照电池上的标识,撕开电池四角的撕手位,断开电池与主板的连接,即可将电池拉出。

一加手机3拆机 图12
一加手机3拆机 图12

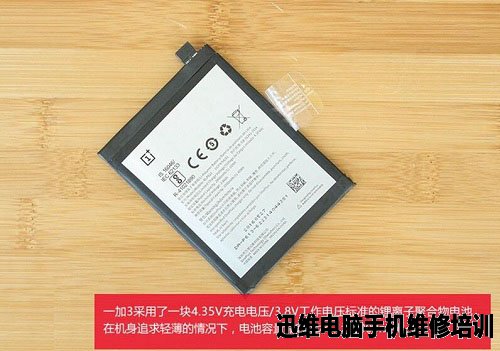

  一加手机3内置电池特写。4.35V充电电压/3.8V工作电压标准的锂离子聚合物电池,电池容量为3000mAh。

一加手机3拆机 图13
一加手机3拆机 图13

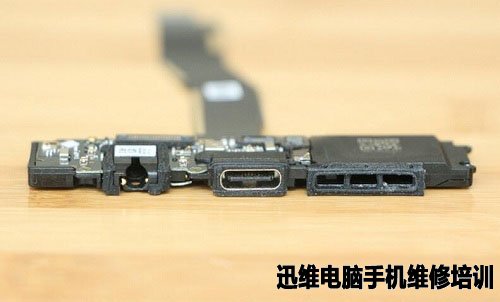

  一加手机3机身底部的3.5mm耳机孔,USB Type-C接口、麦克风以及一体式音腔。

一加手机3拆机 图14
一加手机3拆机 图14

  一加手机3机身底部的UBS Tpye-C数据接口特写,支持正反插。

一加手机3拆机 图15
一加手机3拆机 图15

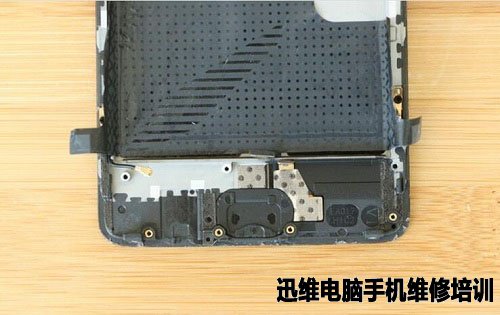

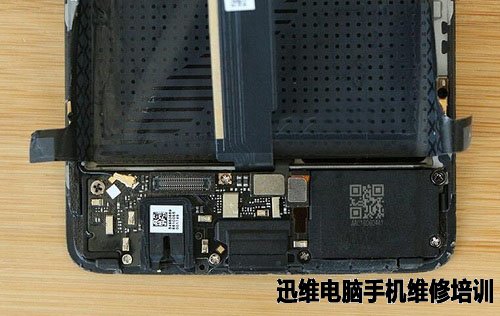

  取下主板后,可以看到一加手机3的指纹识别模块。

一加手机3拆机 图16
一加手机3拆机 图16

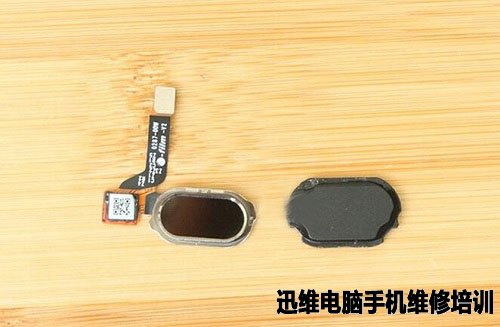

  一加手机3指纹识别模块特写。

一加手机3拆机 图17
一加手机3拆机 图17

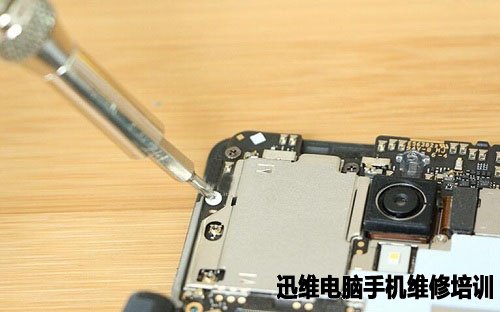

  接下来拆卸一加手机3的主板。首先拧下主板上的固定螺丝,并且从图中可以看到凸出的后置摄像机。

一加手机3拆机 图18
一加手机3拆机 图18

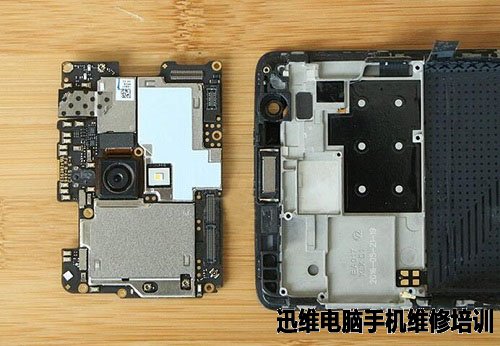

  拆卸螺丝,就可以将主板取下。

一加手机3拆机 图19
一加手机3拆机 图19

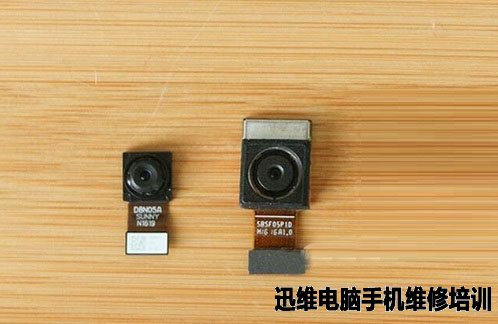

  一加手机3前后双摄像头特写,后置1600万像素摄像头,前置800万像素摄像头。

一加手机3拆机 图20
一加手机3拆机 图20

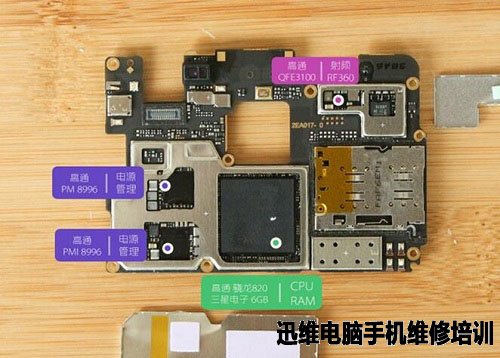

  主板正面特写。

  打开芯片上的屏蔽罩,就可以看到主板上的:高通骁龙820处理器芯片与三星电子6GB RAM封装、高通电源管理芯片、RF360射频芯片。

一加手机3拆机 图21
一加手机3拆机 图21

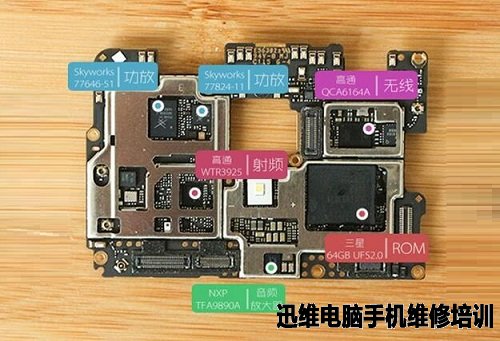

  主板背面特写。

  主要是功放芯片、无线芯片、射频芯片以及64GB的三星 UFS2.0 ROM存储芯片。

一加手机3拆机 图22
一加手机3拆机 图22

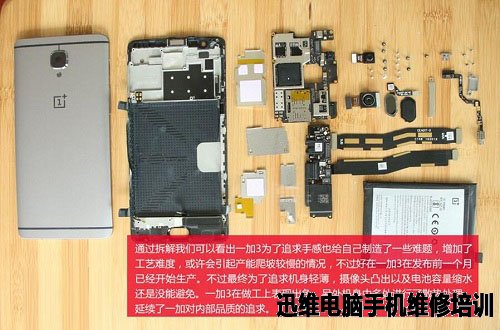

  拆机到此结束。一加手机3拆机全家福。

一加手机3拆机 图23
一加手机3拆机 图23
