国民手机:中兴Blade A2拆机图解

更新时间:2016-07-05 15:02:09

  中兴Blade A2虽然设计有完整的大音腔,但后出式的扬声器平放在桌面时会被遮挡。而音质明显单薄的主要原因在于,音频输出部分电路没有配备运放而是直出,更别说是后期的调音工作了,因此这是中兴Blade A2低音不足的主要原因。

  拆解中兴Blade A2之前,先退出SIM卡,机开四周的卡扣就可以打开机子,需要注意的是卡扣比较紧,特别是四个角的位置,需要用巧劲,切莫“野蛮施工”。打开后可以看到手机采用了三段式的设计,上面是主电路板,中间是电池,底部是电路板。

国民手机:中兴Blade A2拆机图解
图1 中兴Blade A2拆机图解

  一般来说顶部及底部采用聚碳酸酯的盖板,中间的金属部分都会采用螺丝固定,不过中兴Blade A2确反其道而行之,将金属中段内嵌到聚碳酸酯的盖板中,形成一个完整的后盖。

国民手机:中兴Blade A2拆机图解
图2 中兴Blade A2拆机图解

  这种做法的主要优势有两个,第一:金属和两端的结合更为紧密,缝隙更小,使得一体感更强。另外两端用聚碳酸酯材料,也可以防止全金属后盖跌落时一摔一个坑的尴尬,抗摔强度更好。第二:卡扣式的一体后盖拆卸方便,为今后换电池行了方便,可以做到无损换电池,自己也可以动手换。但是不足也是很明显的,虽然采用了金属烤漆让色彩尽量一致,但由于聚碳酸酯与金属的材质的不同,还是一眼就可以看出区别,最大的影响就是观感。

国民手机:中兴Blade A2拆机图解
图3 中兴Blade A2拆机图解

  这个指纹模块的固定方式是直接粘在黑色的石墨导热贴上的,所以拆解后固定的贴纸都会扯破,必须更换新贴纸。主要问题倒不是这个,而是无法定位,一旦这个模块出问题就要换一个模块,贴的时候位置必须十分精准。

国民手机:中兴Blade A2拆机图解
图4 中兴Blade A2拆机图解

  在指纹模块四周贴有海绵,同时金属后盖位置做了内凹,主要目的就是更好的和指纹模块结合,防止灰尘从这个位置进入内部,一般来说指纹模块是最容易进灰的地方。反正都是要粘的,何不直接用胶粘在后盖上,不是来的更可靠一些吗,至于排线做成S形加长就OK了。难道说为了更快的指纹读取速度,连排线的长度都计算在内了吗?不可否认中兴Blade A2的指纹解锁实在是快,但是录入时连续读取按18次以上我也是醉了。

国民手机:中兴Blade A2拆机图解
图5 中兴Blade A2拆机图解

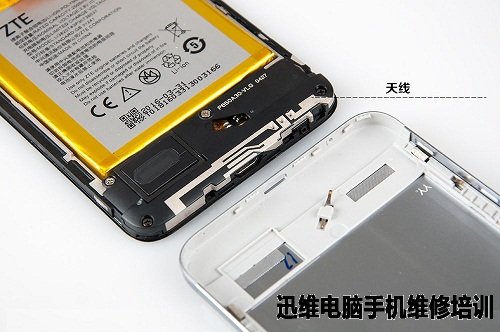

  顶部与底部采用聚碳酸酯材料,主要目的的就是防止金属对天线的屏蔽,此外这种做法比起更多段式金属中框做天线溢出,更利于成本的控制。

国民手机:中兴Blade A2拆机图解
图6 中兴Blade A2拆机图解

  设计有完整的音腔,同时采用了三磁路扬声器,不过是后出声,将喇叭器向外,而不是现在常用的向内侧出声这一点值得商榷,虽然多数情况下声音音量提升了,不过正面平放桌面时,出声孔会被遮挡。按理说三磁路扬声器+完整的大音腔设计,外放时不至于声音单薄,出现低音部分不足才对,问题出在哪儿?这一点我会在后面分析。

国民手机:中兴Blade A2拆机图解
图7 中兴Blade A2拆机图解

  分离出主板后可以看到采用了金属防滚滑架。

国民手机:中兴Blade A2拆机图解
图8 中兴Blade A2拆机图解
国民手机:中兴Blade A2拆机图解
图9 中兴Blade A2拆机图解
国民手机:中兴Blade A2拆机图解
图10 中兴Blade A2拆机图解
国民手机:中兴Blade A2拆机图解
图11 中兴Blade A2拆机图解
国民手机:中兴Blade A2拆机图解

图12 中兴Blade A2拆机图解


  顶部的听筒也是个三磁路扬声器,同时可以看到除了听筒正面的金属防尘罩之外,还有一层白色的防尘罩防止灰尘进入。

国民手机:中兴Blade A2拆机图解
图13  中兴Blade A2拆机图解
国民手机:中兴Blade A2拆机图解
图14  中兴Blade A2拆机图解

  金属防滚滑架与主控芯片的金属罩之间,贴有黑色的石墨导热贴。比较奇葩的是WIFI芯片位置用的是双面贴纸,以至于分离主板时,金属屏蔽罩粘在了金属防滚滑架上。

国民手机:中兴Blade A2拆机图解
图15  中兴Blade A2拆机图解

  可以看到为了与轻薄妥协,中兴Blade A2的电池采用了2500MAH的电池,在5寸的手机中只能算是个标准配置,如果能采用2800-3000MAH的电池那我就会给个大大的赞了。好在中兴Blade A2做了深度优化,日常中轻度使用能坚持一天。

国民手机:中兴Blade A2拆机图解
图16  中兴Blade A2拆机图解

  正面及背面都覆盖了大面积的金属罩,需要打开才能看到芯片。
国民手机:中兴Blade A2拆机图解
图17  中兴Blade A2拆机图解
国民手机:中兴Blade A2拆机图解
图18  中兴Blade A2拆机图解
国民手机:中兴Blade A2拆机图解
图19  中兴Blade A2拆机图解
国民手机:中兴Blade A2拆机图解
图20  中兴Blade A2拆机图解

  中兴Blade A2的芯片配置:

国民手机:中兴Blade A2拆机图解
图21  中兴Blade A2拆机图解
国民手机:中兴Blade A2拆机图解
图22  中兴Blade A2拆机图解
国民手机:中兴Blade A2拆机图解
图23  中兴Blade A2拆机图解
国民手机:中兴Blade A2拆机图解
图24  中兴Blade A2拆机图解
国民手机:中兴Blade A2拆机图解
图25  中兴Blade A2拆机图解
国民手机:中兴Blade A2拆机图解
图26  中兴Blade A2拆机图解
国民手机:中兴Blade A2拆机图解
图27  中兴Blade A2拆机图解
国民手机:中兴Blade A2拆机图解
图28  中兴Blade A2拆机图解

  集合图:

国民手机:中兴Blade A2拆机图解
图29  中兴Blade A2拆机图解

  中兴Blade A2拆机到此结束!
