双屏YotaPhone手机拆机图解教程

更新时间:2016-07-13 15:59:31

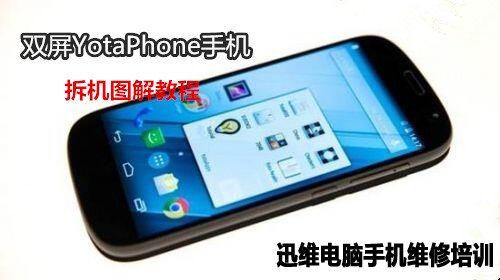

  YotaPhone手机是俄罗斯Yota Devices公司推出的一款双屏智能手机。YotaPhone手机的三星2GB系统内存与处理器采取的PoP堆叠封装,16GB存储空间,1800mAh毫安电池,100万像素的前置摄像头,支持WiFi和LTE。下面我们通过拆机来看看这款YotaPhone手机的内部结构如何吧!

双屏YotaPhone手机拆机 图1
双屏YotaPhone手机拆机 图1

  双屏YotaPhone手机拆机方法/步骤:

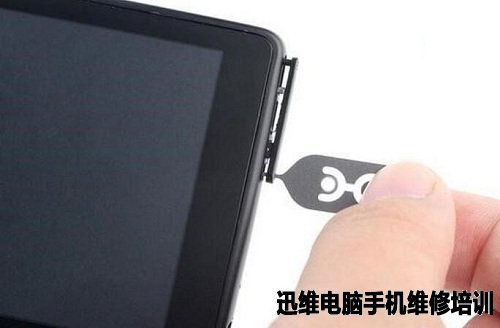

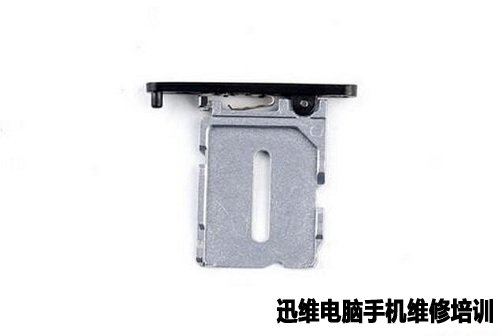

  首先用卡针取下机身侧面的SIM卡槽。SIM卡槽和电源按键是融合在一个模块上的。

双屏YotaPhone手机拆机 图2
双屏YotaPhone手机拆机 图2

双屏YotaPhone手机拆机 图3
双屏YotaPhone手机拆机 图3

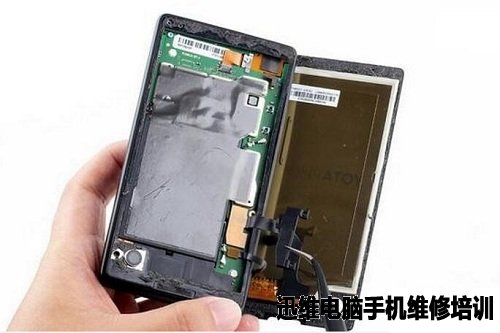

  小心地翘开YotaPhone手机的电子墨水屏。

双屏YotaPhone手机拆机 图4
双屏YotaPhone手机拆机 图4

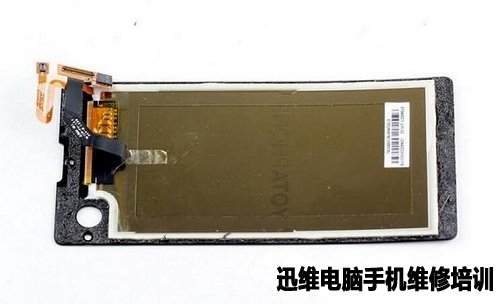

  分离出的电子墨水屏(也就是手机背面)。在显示模块上有一颗MXIC存储芯片。

双屏YotaPhone手机拆机 图5
双屏YotaPhone手机拆机 图5

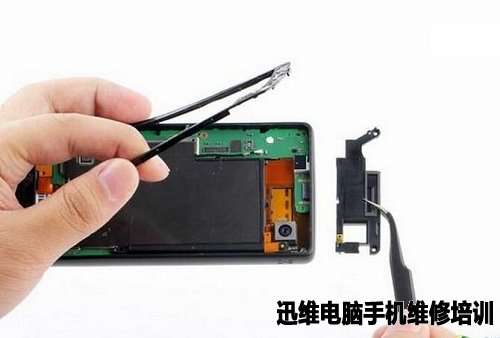

  取下扬声器模块。

双屏YotaPhone手机拆机 图6
双屏YotaPhone手机拆机 图6

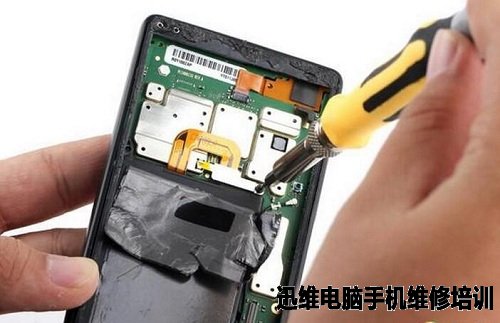

  拆卸电池。先撕开一点散热贴,然后打开电池排线接口。

双屏YotaPhone手机拆机 图7
双屏YotaPhone手机拆机 图7

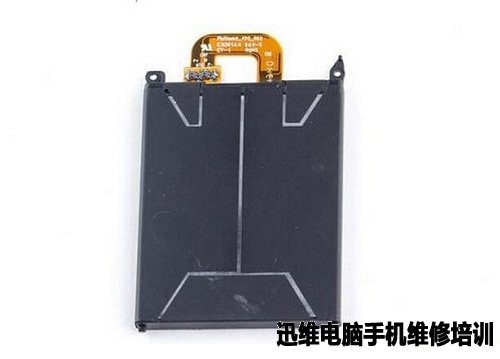

  YotaPhone手机1800mAh容量的电池特写。

双屏YotaPhone手机拆机 图8
双屏YotaPhone手机拆机 图8

双屏YotaPhone手机拆机 图9
双屏YotaPhone手机拆机 图9

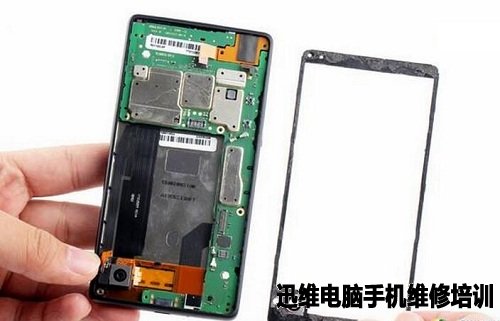

  塑料中框。

双屏YotaPhone手机拆机 图10
双屏YotaPhone手机拆机 图10

  Yotaphone手机的屏蔽罩上面开有散热小孔。

双屏YotaPhone手机拆机 图11
双屏YotaPhone手机拆机 图11

  后置摄像头和振子的排线特写。

双屏YotaPhone手机拆机 图12
双屏YotaPhone手机拆机 图12

  拆卸主板上的屏蔽罩,可以看到100万像素的前置摄像头直接贴装在主板上。

双屏YotaPhone手机拆机 图13
双屏YotaPhone手机拆机 图13

  主板和部分部件特写。

双屏YotaPhone手机拆机 图14
双屏YotaPhone手机拆机 图14

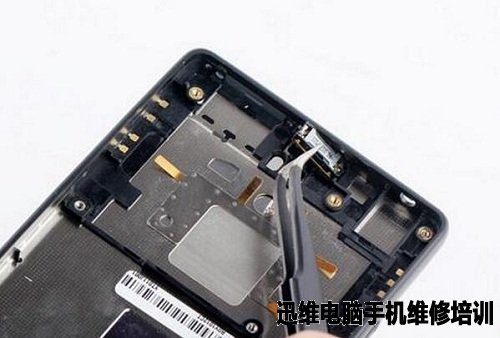

  取下YotaPhone手机听筒。

双屏YotaPhone手机拆机 图15
双屏YotaPhone手机拆机 图15

  YotaPhone手机主板正面芯片组:

  ST LSM330DLC 加速度/陀螺仪组合芯片

  Samsung K3PE0E00QM-CGC2 2GB LPDDR2 RAM

  Qualcomm WCN3660 WiFi、蓝牙、FM组合芯片

  SIMG SiI8334Boc HDMI高清输出管理芯片

  TriQuint TQM7M9023 多模多频段功率放大器模块

  Qualcomm WTR1605L LTE/HSPA+/CDMA2K/TDSCDMA/EDGE/GPS 射频收发器

双屏YotaPhone手机拆机 图16
双屏YotaPhone手机拆机 图16

  YotaPhone手机主板另一面芯片组:

  Toshiba THGBM5G8A4JBAIR 16GB 闪存

  Qualcomm PM8921电源管理芯片

  TI TPS65185电子墨水屏供电

  Epson S1D13522 电子墨水屏控制芯片

双屏YotaPhone手机拆机 图17
双屏YotaPhone手机拆机 图17

  双屏YotaPhone手机拆机到此结束!来一张所有部件全家福。

双屏YotaPhone手机拆机 图18
双屏YotaPhone手机拆机 图18
