vivo X7如何拆机 vivo X7拆机图解教程


  vivo x7是vivo品牌2016年的一款旗舰产品,机身正面搭载一块5.2英寸1080P的AMOLED屏幕,配备了高通骁龙652八核处理器,4GB内存+64GB存储,拥有前置1600万+后置1300万的摄像头组合,一块容量为3000mAh电池。那么vivo X7是如何拆机的呢?下面小编带来了vivo X7拆机教程,以供参考。

vivo X7拆机 图1
vivo X7拆机 图1

  vivo X7拆机方法/步骤:

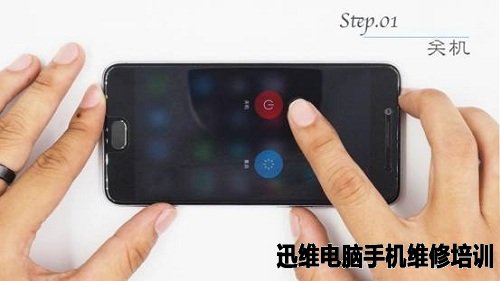

  拆机第一步,首先将vivo X7关机。

vivo X7拆机 图2
vivo X7拆机 图2

  使用卡针取出vivo X7机身侧面的SIM卡托。

vivo X7拆机 图3
vivo X7拆机 图3

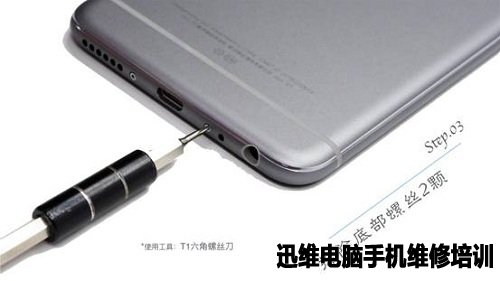

  使用六角螺丝刀拆掉机身底部的2颗固定螺丝。

vivo X7拆机 图4
vivo X7拆机 图4

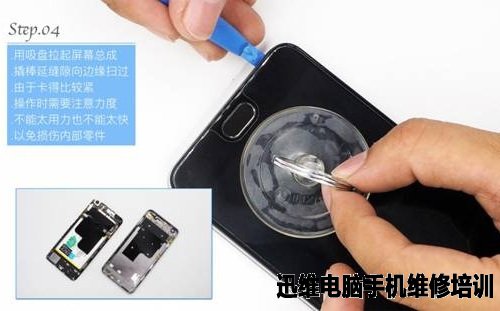

  使用吸盘拉起屏幕总成,然后使用翘棒沿缝隙向边缘扫过。由于卡扣卡的比较紧,操作时需要注意力度。不能太用力也不能太快,以免损伤内部零件。

vivo X7拆机 图5
vivo X7拆机 图5

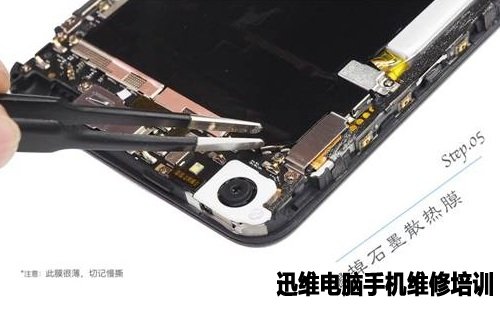

  揭掉主板上的石墨散热膜。

vivo X7拆机 图6
vivo X7拆机 图6

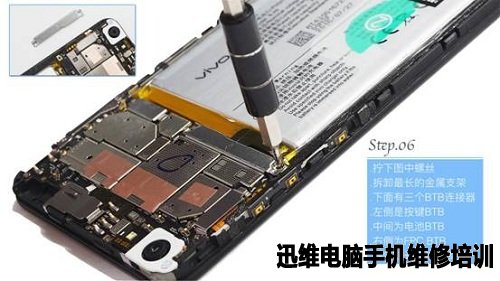

  继续使用螺丝刀拆卸主板上的固定螺丝,首先拆卸最长的金属支架,下面有三个BTB连接器,左侧是按键BTB、中间为电池BTB、右侧为FPC BTB,需要先断开电池的BTB,再进行另外2个操作。

vivo X7拆机 图7
vivo X7拆机 图7

  拆第二个金属支架,下面是FPC BTB。

vivo X7拆机 图8
vivo X7拆机 图8

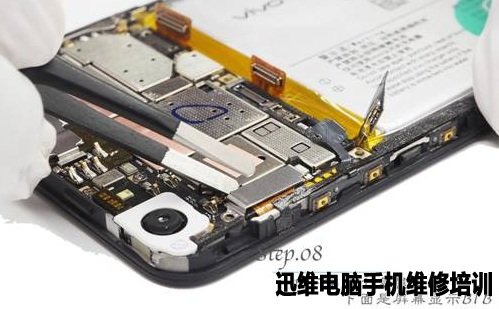

  拆下第三个金属支架,下面是屏幕显示BTB。

vivo X7拆机 图9
vivo X7拆机 图9

  拆下第四个金属架,下面是前置摄像头。

vivo X7拆机 图10
vivo X7拆机 图10

  打开vivo X7内部的射频线接头。

vivo X7拆机 图11
vivo X7拆机 图11

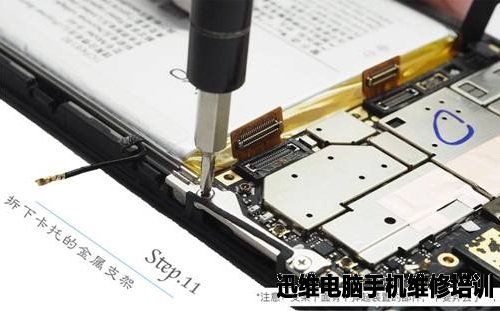

  拆下卡托的金属支架。

vivo X7拆机 图12
vivo X7拆机 图12

  取下前置摄像头。

vivo X7拆机 图13
vivo X7拆机 图13

  拧下主摄像头支架上的螺丝,拆掉白色支架。

vivo X7拆机 图14
vivo X7拆机 图14

  拧下主板上剩余的固定螺丝。

vivo X7拆机 图15
vivo X7拆机 图15

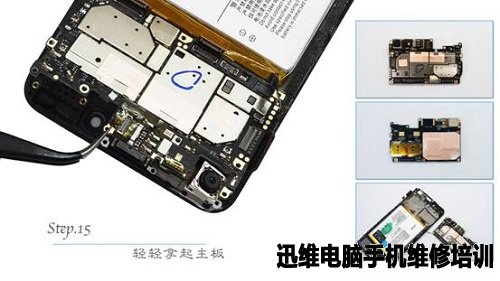

  拆卸大主板。

vivo X7拆机 图16
vivo X7拆机 图16

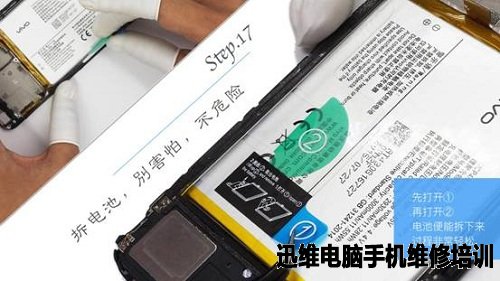

  拆电池,先打开1,然后再打开2,就可以轻松取下内置的电池了,该机内置了3000mAh高密度电池,支持快充。

vivo X7拆机 图17
vivo X7拆机 图17

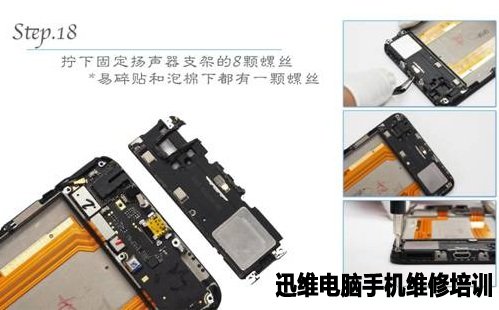

  拆卸底部的小主板。首先拧下固定扬声器支架上的8颗螺丝,易碎贴和泡棉下都有一颗螺丝。

vivo X7拆机 图18
vivo X7拆机 图18

  断开底部的指纹识别传感器、屏幕触控、印刷电路连接、

vivo X7拆机 图19
vivo X7拆机 图19

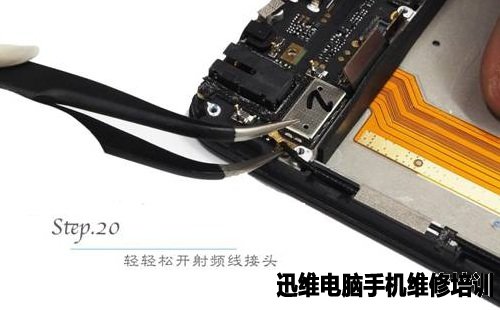

  断开射频线接头。

vivo X7拆机 图20
vivo X7拆机 图20

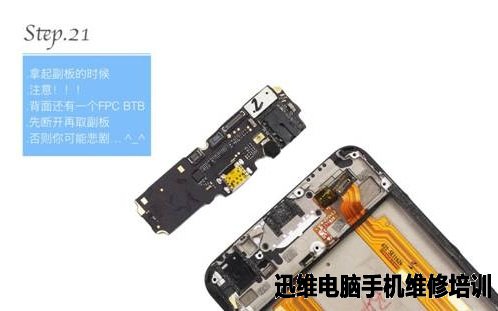

  取消底部小主板。拿起副板的时候,需要注意背面还有一个FPC BTB,先断开再去副板。

vivo X7拆机 图21
vivo X7拆机 图21

  拆掉Home键。

vivo X7拆机 图22
vivo X7拆机 图22

  取消Home键锅仔片和指纹模组。

vivo X7拆机 图23
vivo X7拆机 图23

  注意:红色的橡胶膜外延有双面胶,先慢慢把它撕开,再去拿Home键,切忌撕扯连在一起的FPC,否则你可能悲剧。

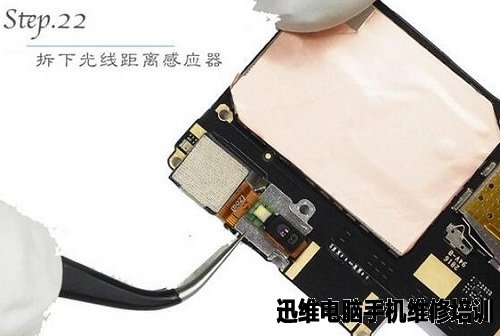

  拆卸光线距离感应器。

vivo X7拆机 图24
vivo X7拆机 图24

  拆下主摄像头。

vivo X7拆机 图25
vivo X7拆机 图25

  vivo X7拆机到此结束!vivo X7拆机内部元件全家福。

vivo X7拆机 图26
vivo X7拆机 图26
