平凡的小辣椒:小辣椒S3手机拆机详解!

  小辣椒3S在进光量上看目前是个软肋,照片在亮度方面有所欠缺,夜间拍照的时候,颗粒感比较强。另外一个比较尴尬的问题在于手机的曝光速度比较慢,这对于高强度的抓拍比较不利。下面对小辣椒S3进行拆解!

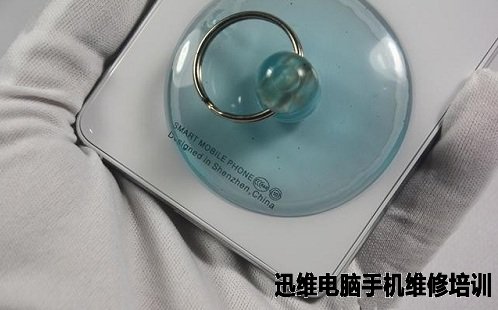

  通过分析,由于是采用双面2.5D弧面的玻璃,所以肯定是从后盖入手,通过对后盖的均匀加热,然后通过吸盘,顺利的将后盖分离,这里粘的非常的紧,要下一番功夫。

平凡的小辣椒:小辣椒S3手机拆机详解!
图1 小辣椒S3手机拆机详解

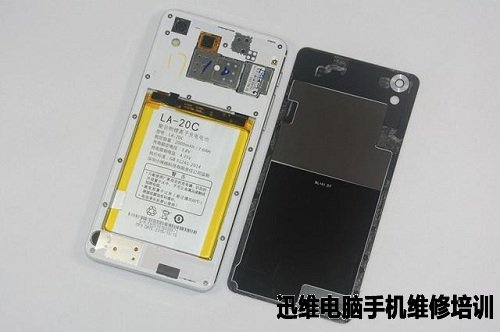

   很顺利的将后盖分离,可以看见后盖上面周边有均匀的强力粘性胶带,而机身主体上也是均布了很多的螺丝,除了能看见电池,其它的元器件均被一个中框所包裹保护起来。

平凡的小辣椒:小辣椒S3手机拆机详解!
图2 小辣椒S3手机拆机详解

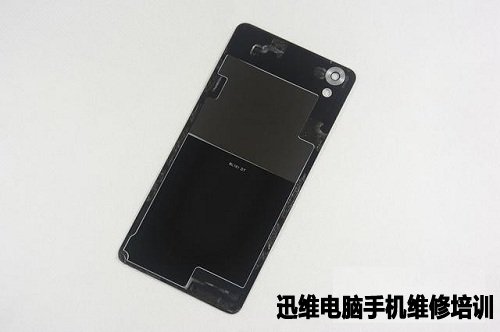

   2.5D的弧面玻璃的正面,上面覆盖有散热片以及摄像头和闪光灯的外罩等。

平凡的小辣椒:小辣椒S3手机拆机详解!
图3 小辣椒S3手机拆机详解

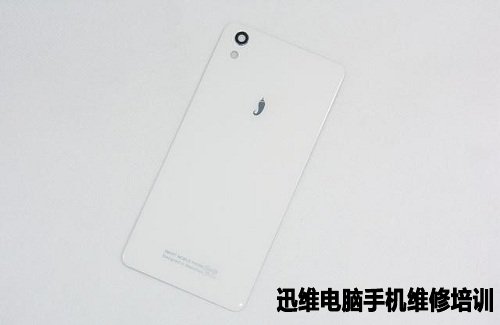

  2.5D的弧面玻璃背面,非常的轻薄,上面有小辣椒LOGO丝印和产品认证的3C等标示。

平凡的小辣椒:小辣椒S3手机拆机详解!
图4 小辣椒S3手机拆机详解

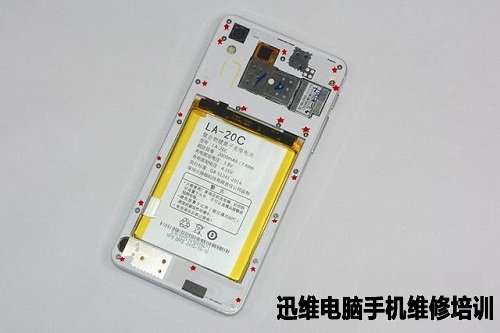

  接下来开始拆解中框,先来拆掉上面的螺丝,可以看见螺丝非常的多,螺丝多达18颗,保证了手机的稳定性和坚固性,并且有一颗螺丝上面还有封条,是防拆贴,也是保修的标示。

平凡的小辣椒:小辣椒S3手机拆机详解!
图5 小辣椒S3手机拆机详解

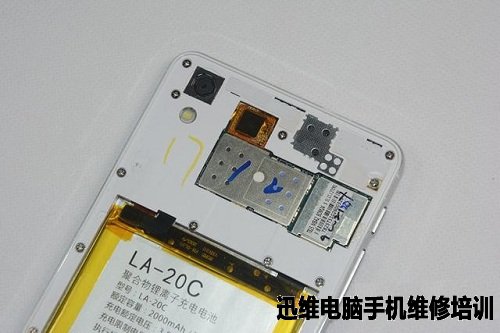

   在上方是主PCB板,只看见金属屏蔽罩,摄像头和闪光灯,其余的全部被保护起来,这也是很多厂商采用的内部结构方式。

平凡的小辣椒:小辣椒S3手机拆机详解!
图6 小辣椒S3手机拆机详解

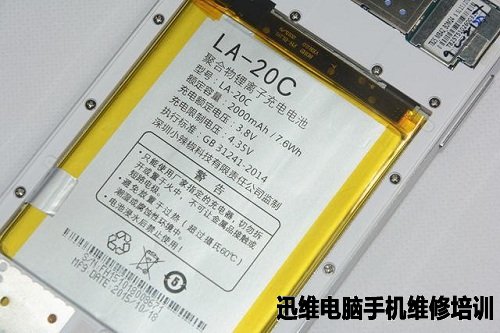

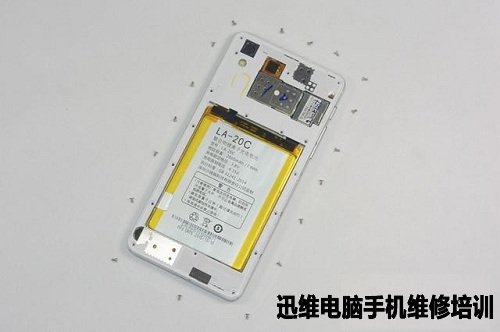

  中间是电池的部分,是不可拆卸的聚合物锂离子充电电池,电池是采用排线的连接方式,方便维修拆卸。

平凡的小辣椒:小辣椒S3手机拆机详解!
图7 小辣椒S3手机拆机详解

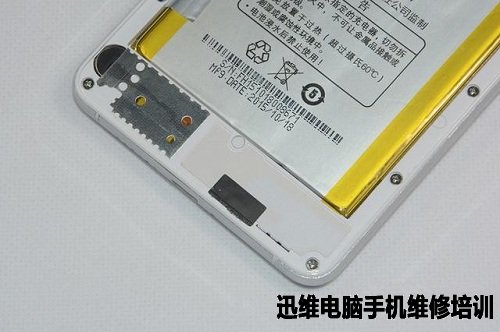

  下方是振动马达和扬声器以及Micro USB v2.0数据接口等元器件,但是也被中框保护起来,做工还是很不错的。

平凡的小辣椒:小辣椒S3手机拆机详解!
图8 小辣椒S3手机拆机详解

  依次拆掉18颗螺丝,这时就可以分离中框了,就可以看见内部的结构了。

平凡的小辣椒:小辣椒S3手机拆机详解!
图9 小辣椒S3手机拆机详解

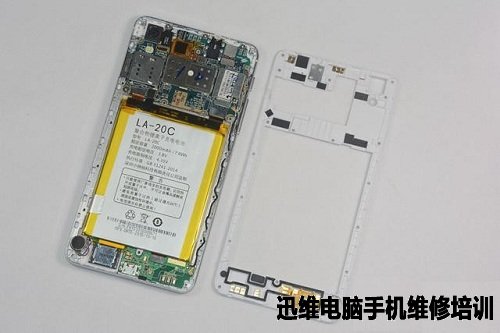

  将中框分离,可以看见主PCB板结构紧凑,做工不错,中框上面也有很多的天线的金属触点以及硅胶。

平凡的小辣椒:小辣椒S3手机拆机详解!
图10 小辣椒S3手机拆机详解

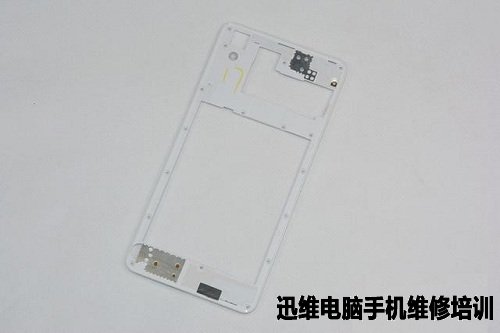

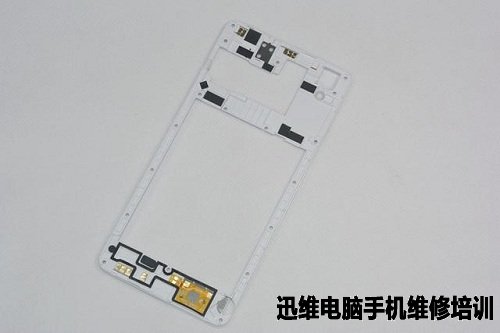

  中框正面,可以看见很多的天线金属触点和下方的一个硅胶圈,起到固定压紧和防水的作用。

平凡的小辣椒:小辣椒S3手机拆机详解!
图11 小辣椒S3手机拆机详解

   中框背面:

平凡的小辣椒:小辣椒S3手机拆机详解!
图12 小辣椒S3手机拆机详解

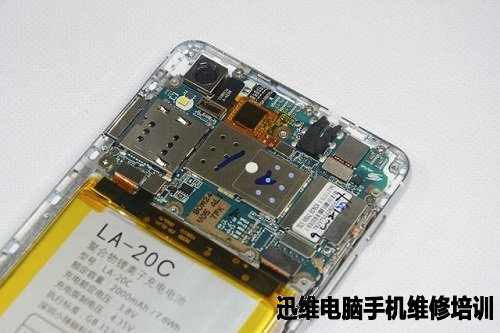

  上方是主PCB板的位置,可以看见都是采用排线连接的,也有相应的标示,也有高温胶带粘贴,金属屏蔽罩等。

平凡的小辣椒:小辣椒S3手机拆机详解!
图13 小辣椒S3手机拆机详解

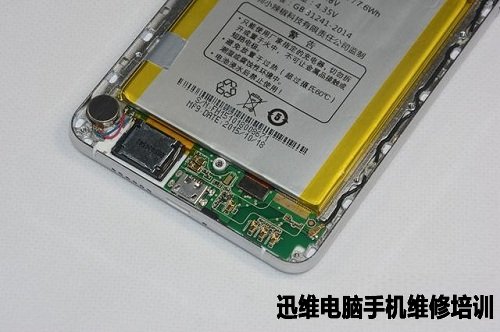

  下方是振动马达,扬声器,麦克风和Micro USB v2.0数据接口等元器件集成在了副PCB板上。

平凡的小辣椒:小辣椒S3手机拆机详解!
图14 小辣椒S3手机拆机详解

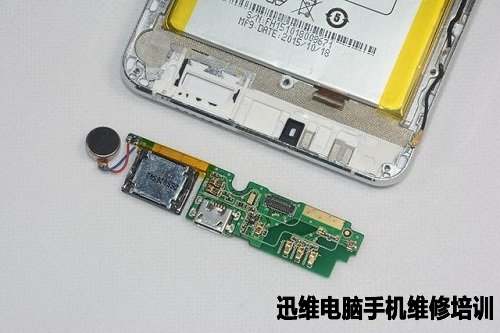

  先分离和主PCB板连接的排线以及射频天线,再拆掉副PCB板。

平凡的小辣椒:小辣椒S3手机拆机详解!
图15 小辣椒S3手机拆机详解

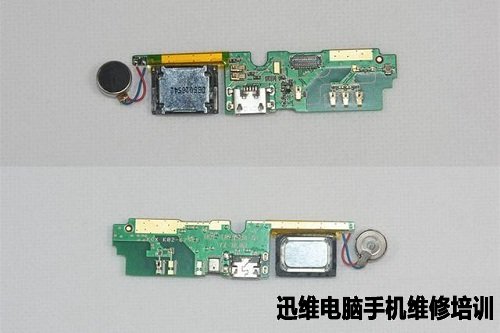

  副PCB板上集成了振动马达,Micro USB v2.0数据接口,USB接口是四角加固的,防止插拔松动,还集成有麦克风,扬声器是分离的,拥有独立的音腔,保证了足够的声音和音质。

平凡的小辣椒:小辣椒S3手机拆机详解!
图16 小辣椒S3手机拆机详解

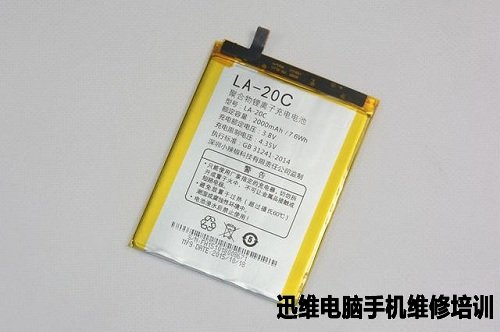

  接下来就可以分离掉电池的排线,然后拆掉电池,电池是用胶粘住的,需要加热,使用电吹风就行,温度不宜过高,然后慢慢分离,尽量不要破坏电池原貌。电池容量是2000毫安,是采用聚合物锂离子充电电池。

平凡的小辣椒:小辣椒S3手机拆机详解!
图17 小辣椒S3手机拆机详解

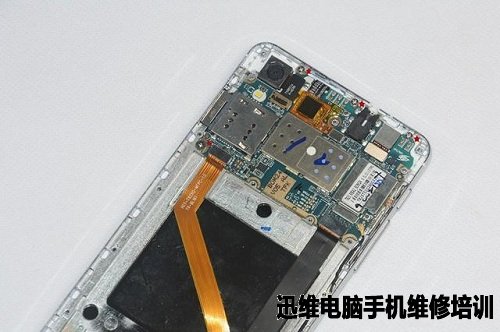

  接下来就是分离主PCB板,先拆掉4颗螺丝,后分离排线,射频线,拆掉按键就可以分离主PCB板了。

平凡的小辣椒:小辣椒S3手机拆机详解!
图18 小辣椒S3手机拆机详解

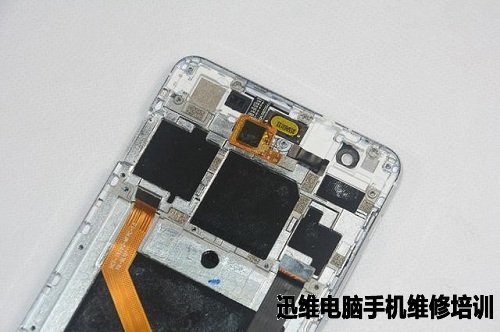

  分离了主PCB板,剩下了前面板,上面有感应器的矽胶,还有听筒等元器件,还有很多的减震贴,也可以看见金属框架。

平凡的小辣椒:小辣椒S3手机拆机详解!
图19 小辣椒S3手机拆机详解

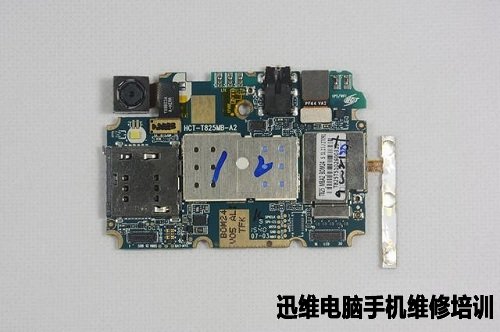

  主PCB板是一个正方形,具有稳定性和易装配性以及可修复性,正面标示清晰,结构紧凑,焊点表面整齐、美观,焊点的外观光滑、清洁、均匀、对称、整齐,美观。上面集成了SIM卡槽,CPU,摄像头等关键元器件。

平凡的小辣椒:小辣椒S3手机拆机详解!
图20 小辣椒S3手机拆机详解

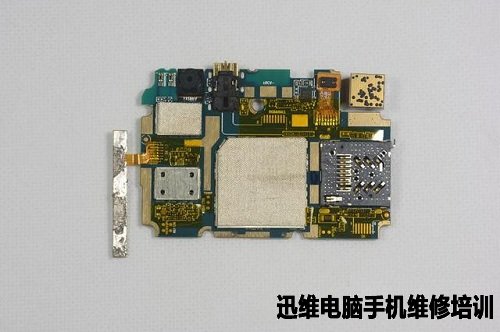

  主PCB板背面拥有很多高温胶贴,金属屏蔽罩,也集成了很多的元器件,发挥主要的作用。

平凡的小辣椒:小辣椒S3手机拆机详解!
图21 小辣椒S3手机拆机详解

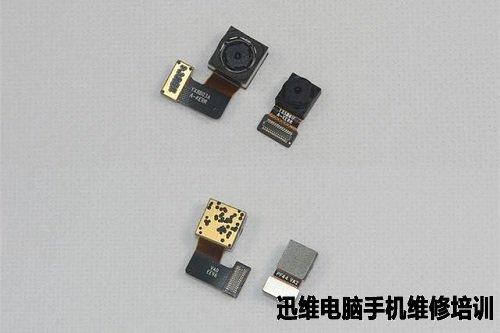

  前置800W+后置1300W像素摄像头,保证了拍照的清晰度。

平凡的小辣椒:小辣椒S3手机拆机详解!
图22 小辣椒S3手机拆机详解

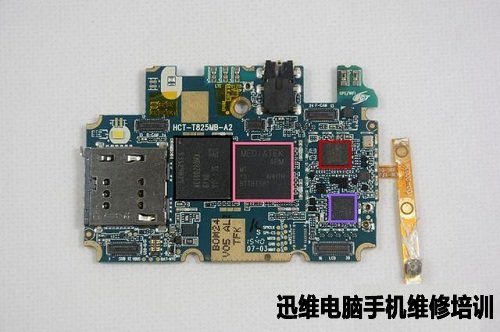

  先用热风枪拆掉金属屏蔽罩,下面来看看主要的元器件型号及其规格:

  黑色框表示:SEC 528 KMQ820013M-B419 2GB系统运存+16GB闪存芯片。

  粉色框表示:CPU是MT6735V,采用了四核心64位Cortex-A3架构设计,主频1.0Hz。

  红色框表示:MT6169V,是一颗射频芯片,MT6169是一颗射频芯片,支持TD-LTE和FDD-LTE模式,另外支持多到30个频段,符合全球电信运营商对于射频频段的要求。

  紫色框表示:SKY77643-11,多模多频(MMMB)功率放大器支持3G / 4G手机和高效运行在WCDMA、TD-SCDMA和LTE的模式。

平凡的小辣椒:小辣椒S3手机拆机详解!
图23 小辣椒S3手机拆机详解

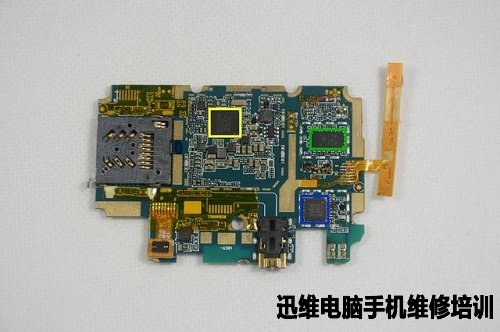

  黄色框表示: MT6328V,是一颗电源管理芯片,负责手机的CPU供电管理。

  绿色框表示:SKY77643-11,是一颗信号放大器,支持TD-SCDMA/WCDMA/ LTE网络信号。

  蓝色框表示:联发科MT6625LN,集成蓝牙、WiFi、GPS、FM功能。

平凡的小辣椒:小辣椒S3手机拆机详解!
图24 小辣椒S3手机拆机详解

  集合图:

平凡的小辣椒:小辣椒S3手机拆机详解!
图25 小辣椒S3手机拆机详解
