双摄千元机做工如何?魅蓝Note6拆解一探究竟!


  魅蓝Note6全系标配高通骁龙625移动平台,由八个2.OGHz的A53核心构成,集成Adreno 506图形处理器,图形处理性能相比上一代提升71%。魅蓝Note6内置4000mAh大容量电池,支持18W快充。网络上支持全网通,搭载基于Android7.1.2的Flyme 6系统。那么它的性能如何呢?本文通过对魅蓝Note6拆解来一探究竟吧!

双摄千元机做工如何?魅蓝Note6拆解一探究竟!
魅蓝Note6

魅蓝Note6拆解方法/过程:

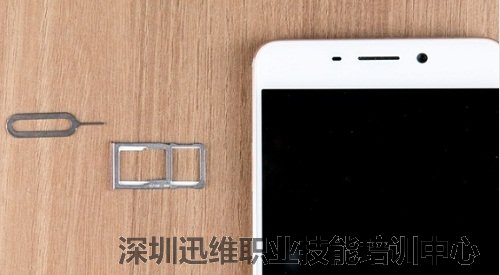

  首先关机,取SIM卡,该机的SIM卡托采用与或卡槽,支持TF卡拓展。

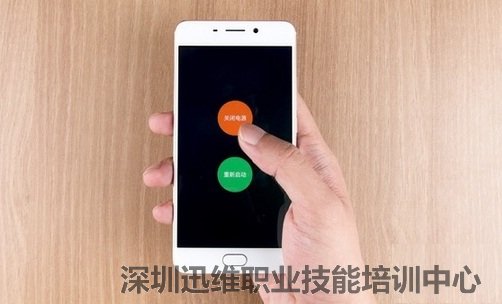

关机

双摄千元机做工如何?魅蓝Note6拆解一探究竟!
取SIM卡

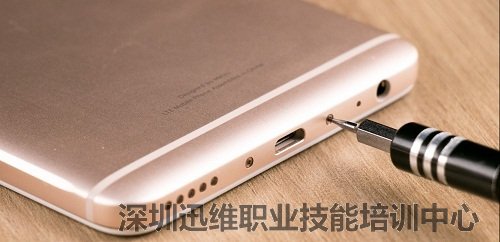

  首先,卸去机身底部的五角梅花螺丝两颗。

卸去底部固定螺丝

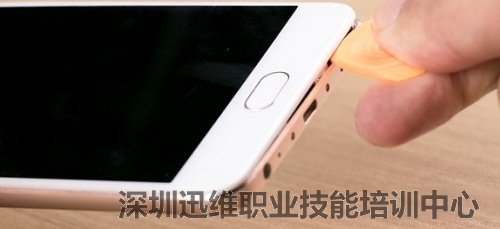

  随后利用薄塑料撬片沿着机身底部的背壳屏幕接线处向下撬,需要用血力量便可以撬开一道缝隙,随后接着利用撬片扩大缝隙就可以了。

双摄千元机做工如何?魅蓝Note6拆解一探究竟!
利用撬片先撬开缝隙

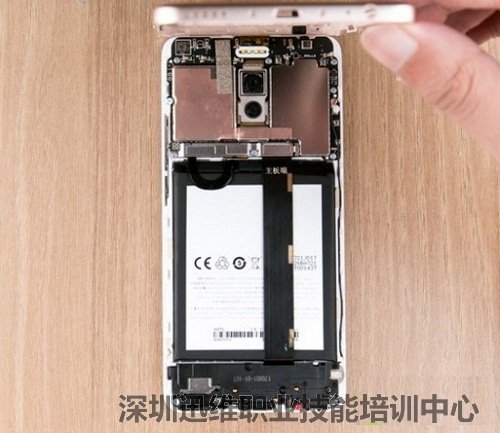

  当三边的卡扣全部脱扣,我们就可以打开背壳啦,现在裸体的魅蓝Note6呈现在你眼前。可以看出机身采用主流的三段式设计,而不是魅族Pro 7的C型设计。

机身采用三段式设计

  将背壳从机身上分离后发现机身并没有任何元件与背壳相连。

没有任何元件与背壳相连

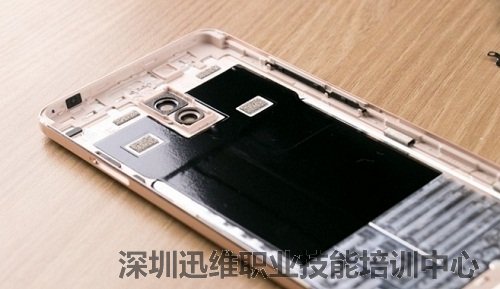

  背壳中间主板与电池的对应位置采用了一块散热贴片辅助散热。

双摄千元机做工如何?魅蓝Note6拆解一探究竟!
魅蓝Note6拆解

  主板正面元件较为紧密,除了同轴线以外的连接器均被金属盖板固定,元件屏蔽方面,仅看到主板右侧有一颗小芯片没有被屏蔽,其余均被金属屏蔽罩覆盖,左边的屏蔽罩还贴有金属铜片辅助散热。

魅蓝Note6拆解

  接下来卸去主板四周的螺丝。

拆下主板四周固定螺丝

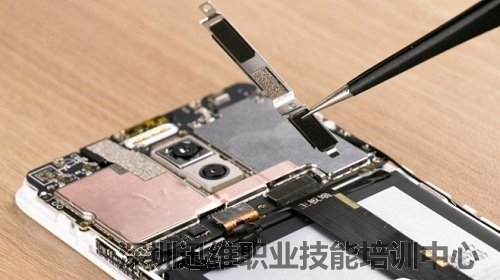

  接下来将主板上唯一的一个金属固定盖板取下,在下面藏着三个连接器,每个连接器在盖板的对应位置都设计有一个垫片帮助固定。

魅蓝Note6拆解

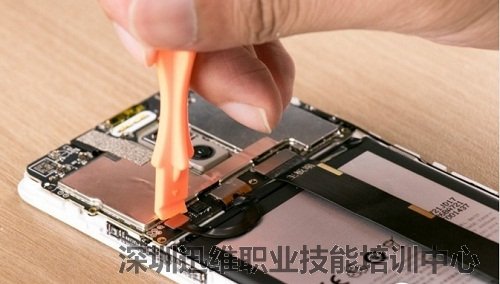

  当务之急便是让系统断电,所以断开最左边的电源连接器,随后在依次断开右边的显示屏线连接器,底部PCB连接器以及同轴线连接器。

双摄千元机做工如何?魅蓝Note6拆解一探究竟!
断开所有的连接器

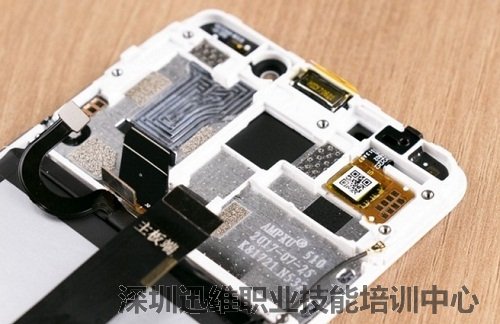

  当所有连接器均断开后,主板便轻而易举的去取下了,该机主板上连接器如此少的一个原因是有多个元件采用触电方式与主板连接,例如按键排线、听筒,甚至还包括触屏排线。

魅蓝Note6拆解

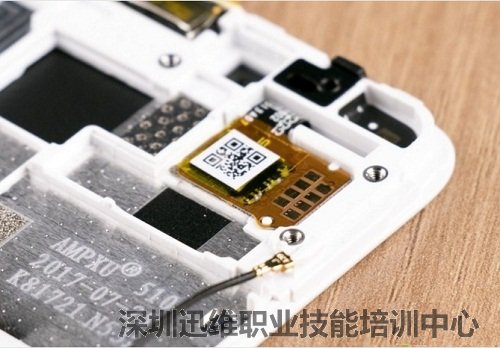

  此处便是触屏排线与主板连接的触点,由于传输的信息量相对较大,所以触点也多达8个。像三星S系列手机近些年内部也多采用这种设计。我猜测魅族采用这种设计的很大一部分原因是方便装配,但是这种设计会不会更容易由于机器进水而导致短路呢?这点我比较担心。

魅蓝Note6拆解

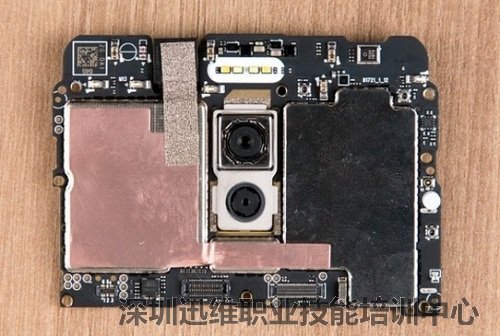

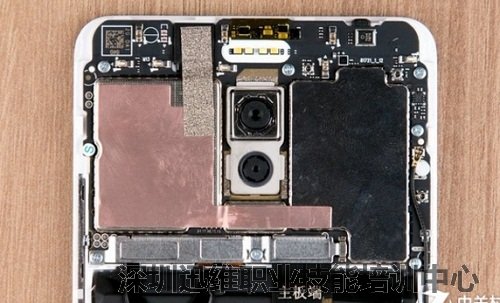

  再来看看主板的特写吧,在双摄的顶部便是由四颗LED组成的闪光灯,可以看出两边的是偏暖的颜色,中间两颗颜色偏冷,主板正面整体空间利用率较高。

双摄千元机做工如何?魅蓝Note6拆解一探究竟!
主板特写

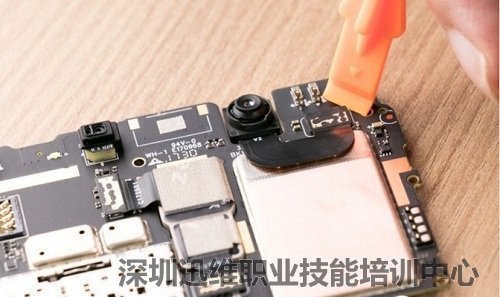

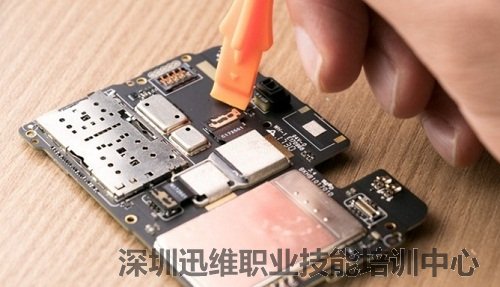

  分离前置摄像头连接器;分离后置双摄的辅助摄像头连接器。

分离前置摄像头连接器

分离后置双摄的辅助摄像头连接器

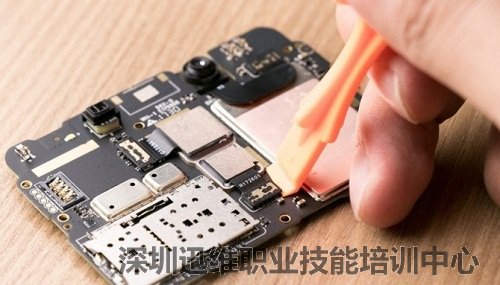

  分离后置摄像头的主摄像头连接器,可以发现主摄像头要比辅助摄像头更高一些。

分离后置摄像头的主摄像头连接器

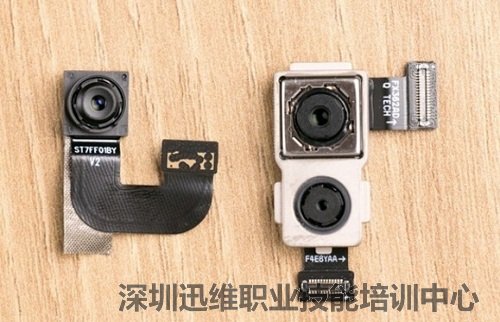

  来张摄像头合影。它采用1200W主摄像头,别看像素不高,用的可是单像素面积达1.4微米的感光元件,(值得注意的是根据官网显示,两颗摄像头分别用的是索尼IMX362以及三星2L7),并且拥有同级别手机少有的F1.9光圈,支持全像素双核对焦,拥有双ISP;辅助摄像头也拥有500W像素,F2.0光圈。

摄像头特写

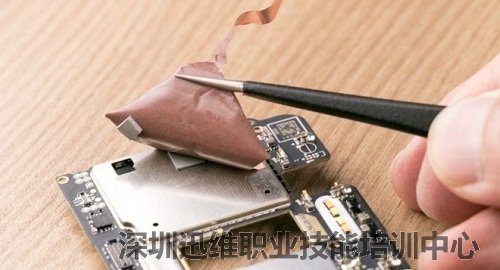

  接下来掀开主板正面的铜散热片,可以发现核心芯片表面贴有散热硅脂。

魅蓝Note6拆解

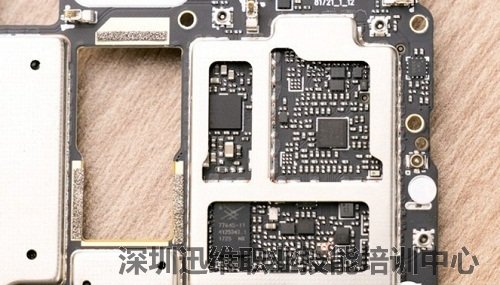

  在另一边的屏蔽罩下面藏着射频放大芯片,以及电源管理芯片。

双摄千元机做工如何?魅蓝Note6拆解一探究竟!
魅蓝Note6拆解

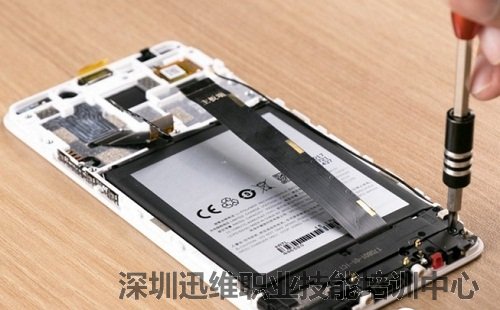

  接下来我们开始拆解机身下部,首先分离固定螺丝。

先分离固定螺丝

  随后便可以取下扬声器模块。

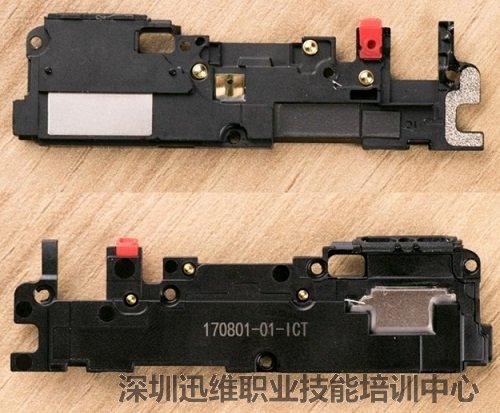

扬声器模块特写

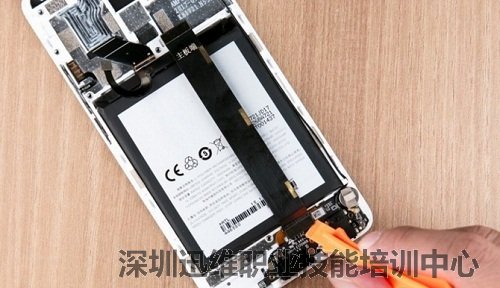

  扬声器底部便是底部PCB,先断开所有连接器。

先断开所有连接器

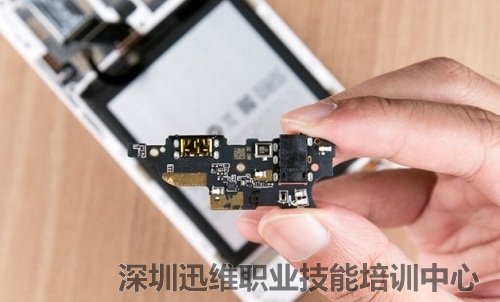

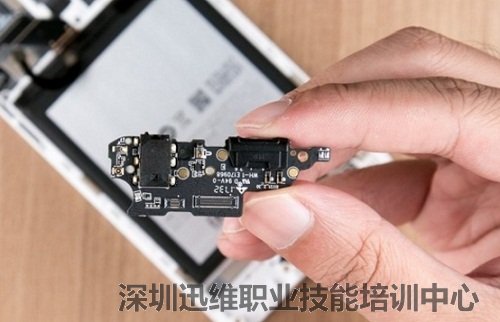

  随后便可以利用撬棒撬起底部PCB,可以看出耳机接口以及数据接口都集成在这里。

魅蓝Note6拆解

  背部设计有通话麦克风。

双摄千元机做工如何?魅蓝Note6拆解一探究竟!
魅蓝Note6拆解

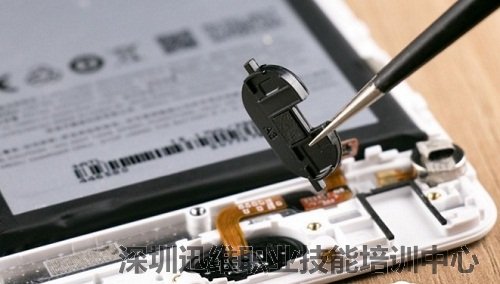

  卸去底部PCB之后便可以看到底下的mTouch按键结构了。和众多魅族手机的Mtouch设计一样,该机也采用两段式设计,我们先取下一块塑料垫片,按键微动和指纹识别总成则集成在键帽上。

魅蓝Note6拆解

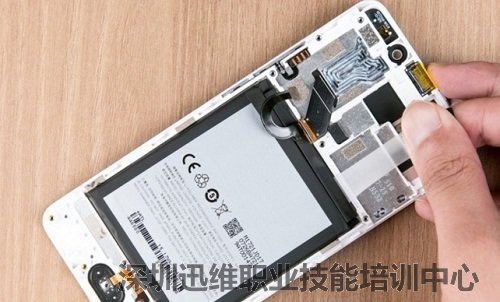

  最后我们来卸下电池。在电池左上位置看到了黑色的提手,推测这里采用拉胶设计,将拉胶小心提出之后,电池依然纹思不同。可以断定下面还有强力双面胶固定。经过一段时间的努力终于将电池卸去。

魅蓝Note6拆解

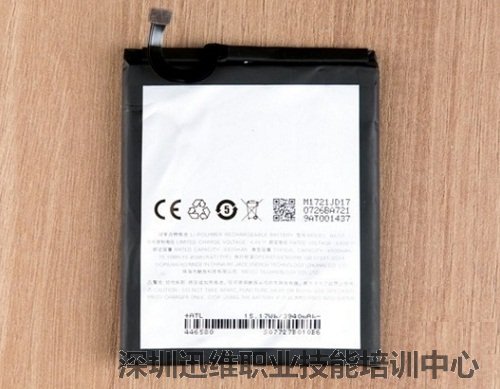

  该机电池采用大厂ATL的,额定容量3940mAh,15.17Wh。

电池特写

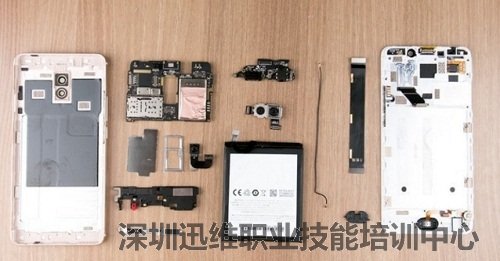

  至此机身上的元件遍拆卸完了。魅蓝Note6拆解工作到这里也该告一段落了,附上全家福!

双摄千元机做工如何?魅蓝Note6拆解一探究竟!
魅蓝Note6拆解全家福
