MX5配备了一块1920*1080的5.5英寸AMOLED屏幕，屏幕比例为16:9，这个分辨率与屏幕比例都是当下最为主流的设定。要说比较遗憾的就是其屏幕亮度标称最高为350cd/㎡，相较上一代逊色不少。实际观感中，MX5的屏幕有较为容易觉察的像素点，在某些白色主色调图标上还有边缘发红发绿的情况。虽然该情况并不致命能够勉强接受，但在MX5 Pro上也是一个不容置喙的缺点！

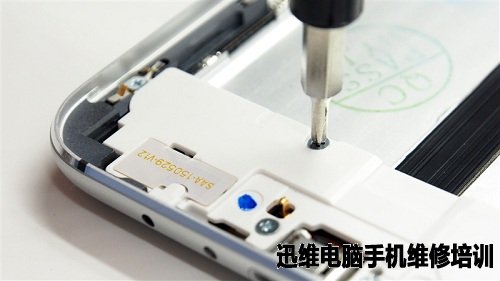

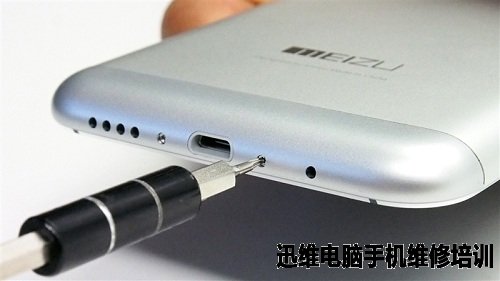

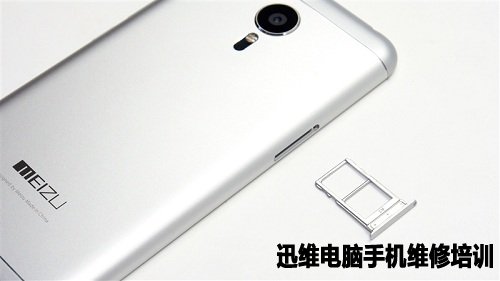

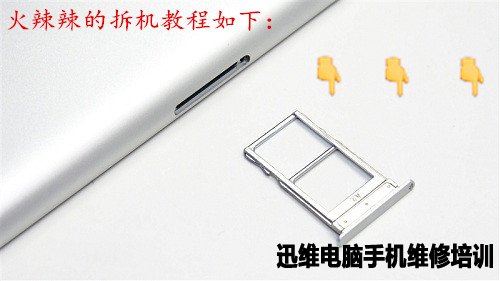

　　先取出SIM卡槽，魅族MX5底部也有两颗固定螺丝，将它们拧下来，这样就可以拆卸屏幕了。



图1　魅族MX5详尽拆解

图2　魅族MX5详尽拆解

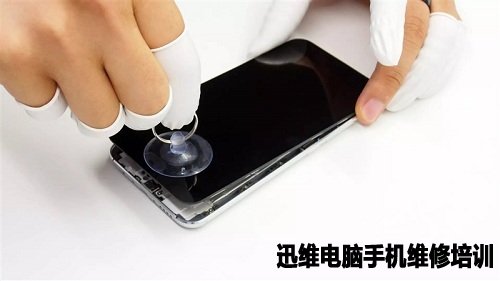

　　用吸盘吸住屏幕下方，慢慢揭开屏幕，但不要直接用力完全抬起，因为屏幕上方背面有排线，需要先扫过边缘让屏幕与外壳脱离开来。



图3　魅族MX5详尽拆解

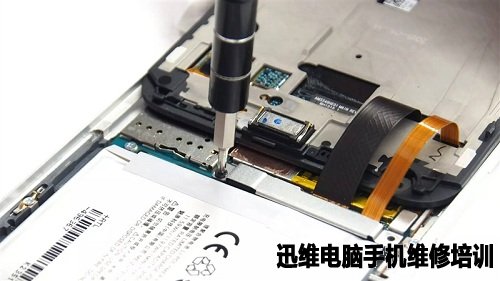

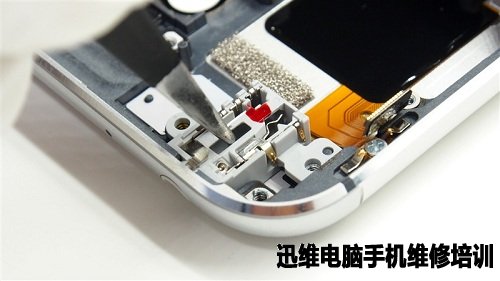

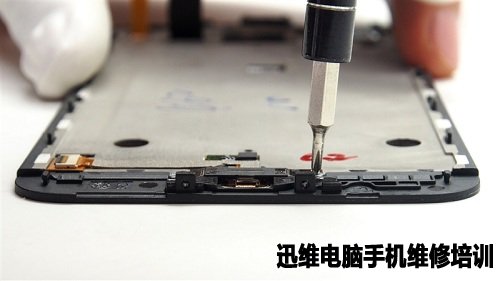

　　拧掉排线接口挡板的固定螺丝，并取下金属挡板。



图4　魅族MX5详尽拆解

图5　魅族MX5详尽拆解

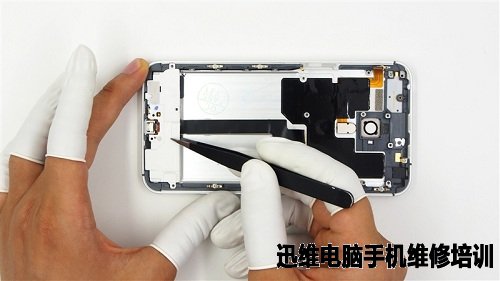

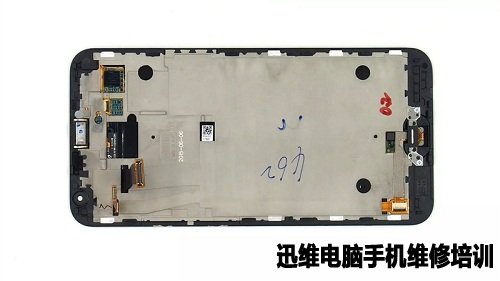

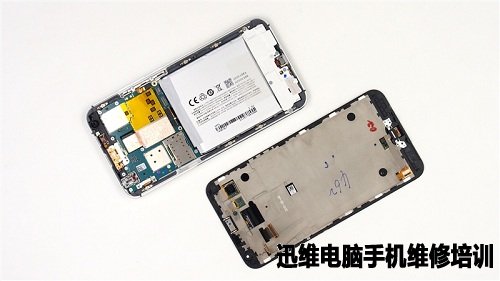

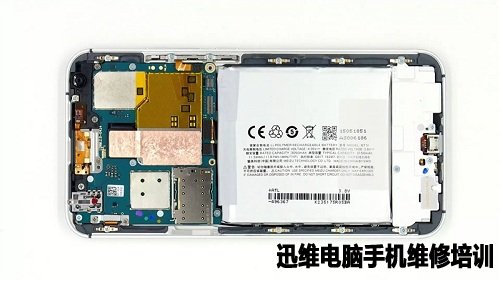

　　断开屏幕排线，此时屏幕总成才算是真正取下了(屏幕总成及手机内部结构展示)。



图6　魅族MX5详尽拆解

图7　魅族MX5详尽拆解

图8　魅族MX5详尽拆解

图9　魅族MX5详尽拆解

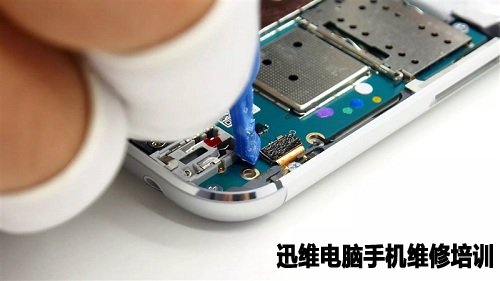

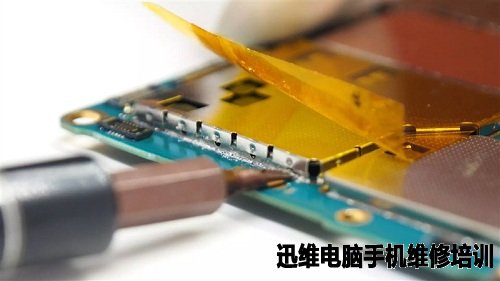

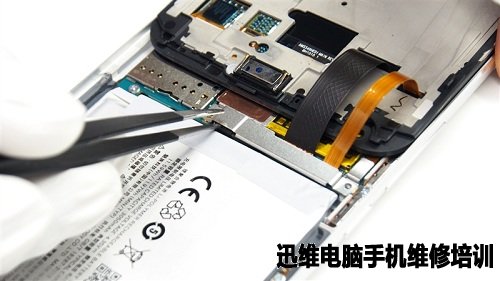

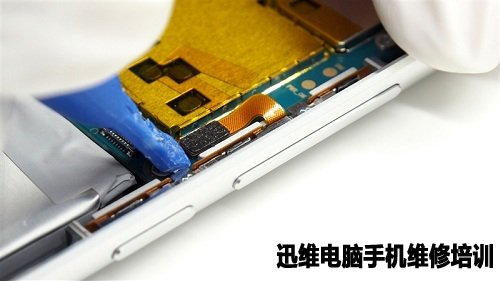

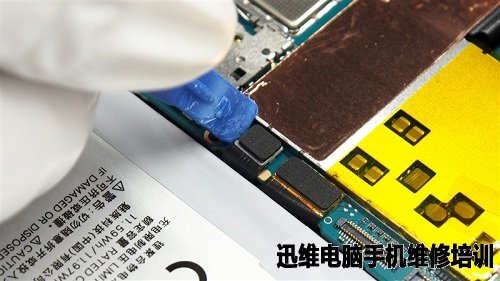

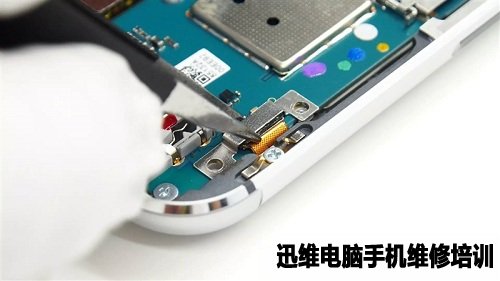

　　断开电池排线，切断主板供电。



图10　魅族MX5详尽拆解

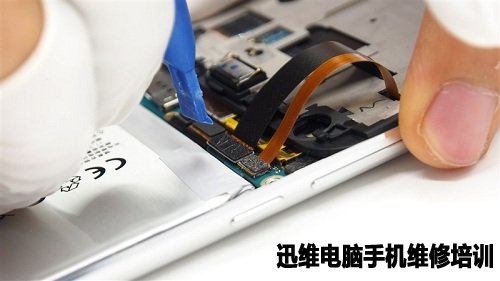

　　断开电源及音量键排线。



图11　魅族MX5详尽拆解

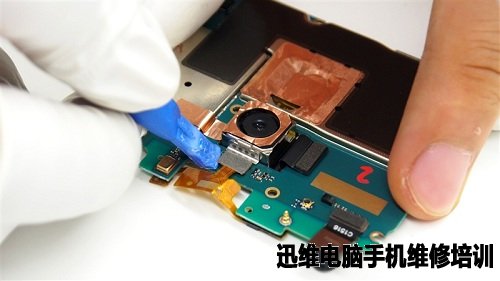

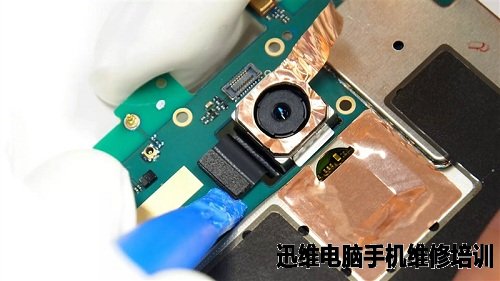

　　这里连接的是闪光灯、激光对焦模块的排线，与屏幕排线一样，它也是由一块金属板遮挡并固定。



图12　魅族MX5详尽拆解

图13　魅族MX5详尽拆解

图14　魅族MX5详尽拆解

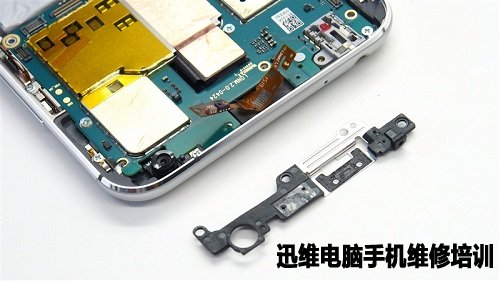

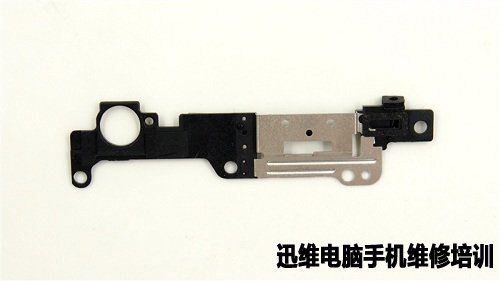

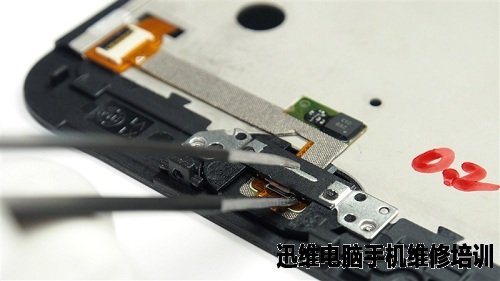

　　在这里我们遇到了MX5拆解的难点，在顶部有一个组件，压在主板上面，固定着前置摄像头，并且感应器排线穿插粘在了上面。



图15　魅族MX5详尽拆解



　　由于首次拆解对于排线另一面结构不了解，所以不敢贸然操作，我们选择了先拧掉组件的固定螺丝，然后一点点将排线从中间的缝隙掏出来，由于排线宽度远大于中间缺口，为了防止弄断也颇费了一番功夫。



图16　魅族MX5详尽拆解



　　之后在完成整个拆解时发现，排线另一端也是一个接口插头，可以通过先拆卸主板，再从背面拆排线的方法解决，这样会更轻松一些。



图17　魅族MX5详尽拆解

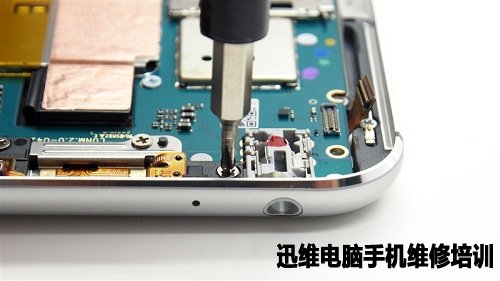

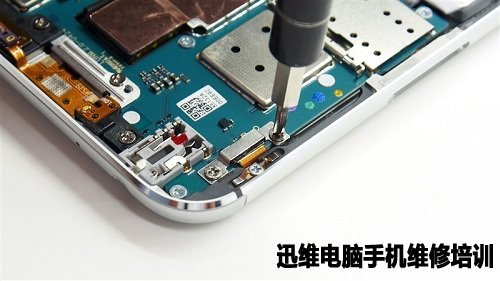

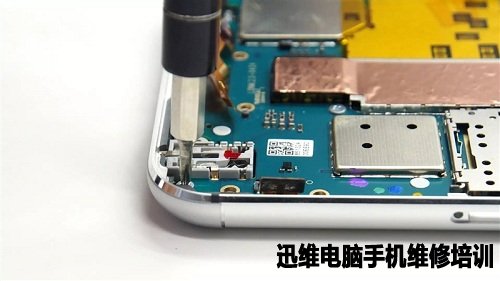

　　拧掉所有主板固定螺丝。



图18　魅族MX5详尽拆解

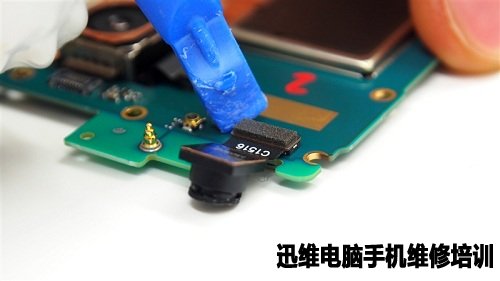

　　慢慢将主板抬起，注意背面左下角还连着一条射频线。



图19　魅族MX5详尽拆解

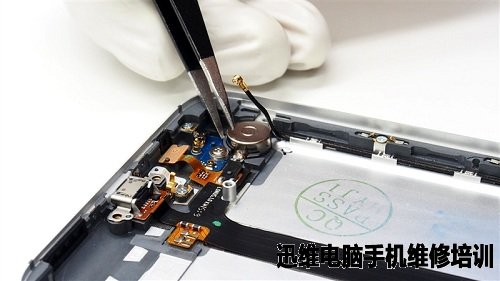

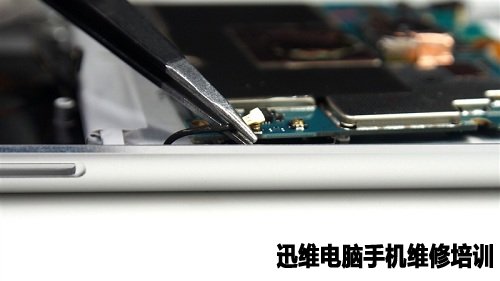

　　断开射频线。



图32　魅族MX5详尽拆解

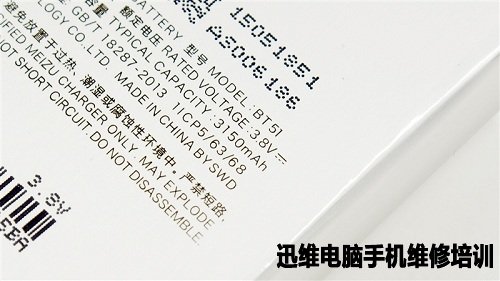

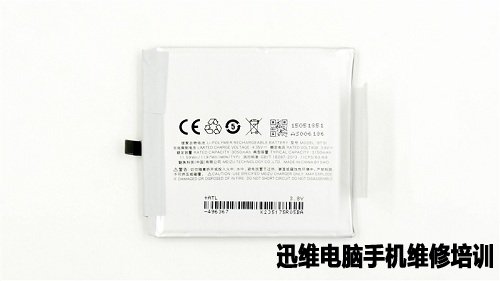

　　3150mAh锂电池。



图33　魅族MX5详尽拆解

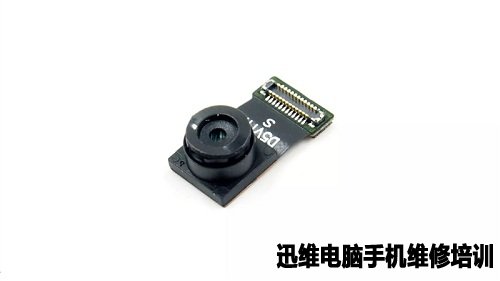

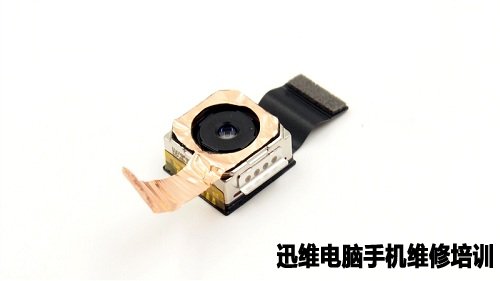

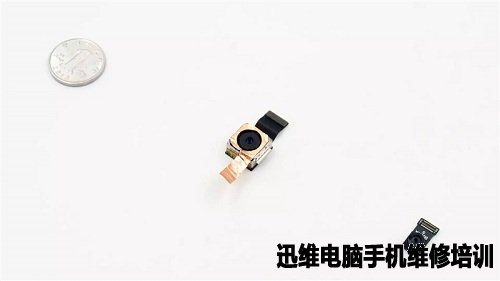

　　前置摄像头及主摄像头展示。



图34　魅族MX5详尽拆解

图35　魅族MX5详尽拆解

图36　魅族MX5详尽拆解

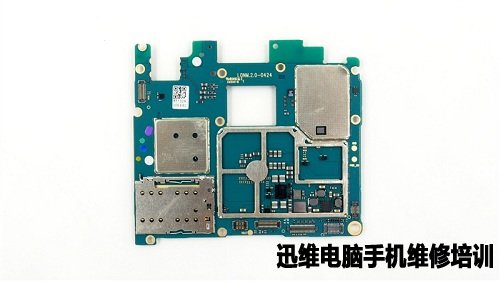

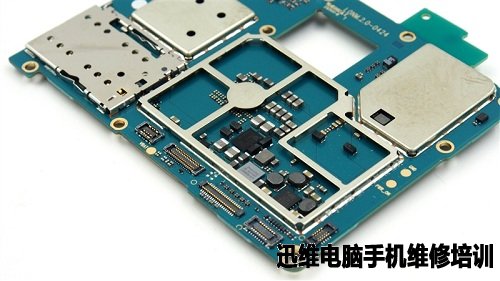

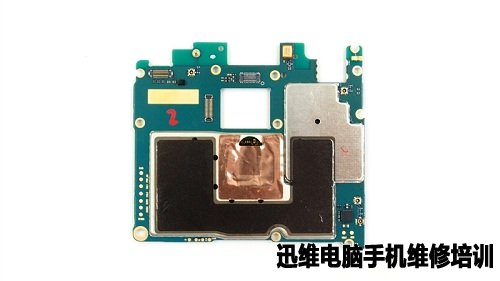

　　主板正反面展示。



图37　魅族MX5详尽拆解

图38　魅族MX5详尽拆解

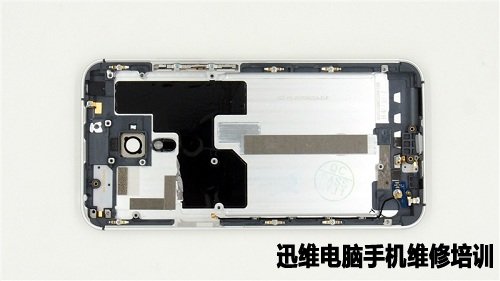

　　全金属外壳内部。



图39　魅族MX5详尽拆解

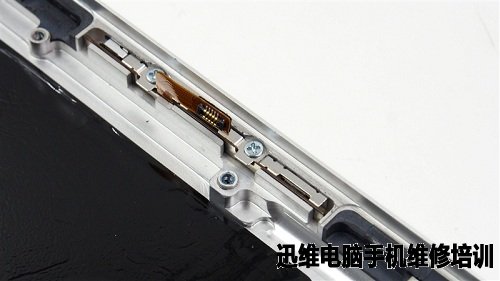

　　电源键及音量键。



图40　魅族MX5详尽拆解

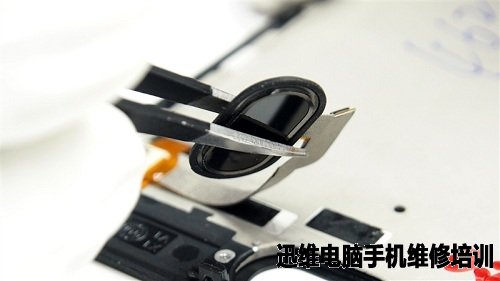

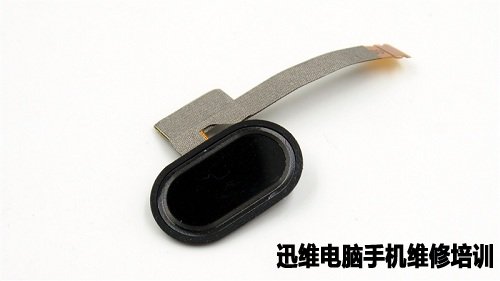

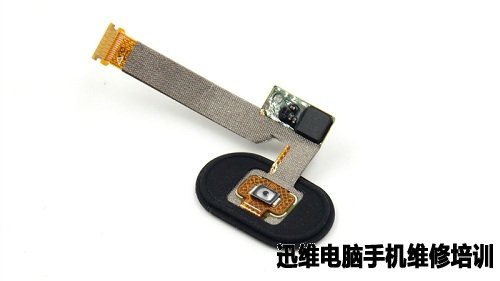

　　指纹识别模块。
