三星Galaxy Note8采用了6.3寸全视曲面屏，配置来说，三星Note 8拥有两个版本的处理器，分别为8核10nm制程，最高主频2.3GHz的64位处理器，以及8核10nm最高主频为2.35GHz的64位处理器；拍照方面，本次三星Note 8首次带来双摄像头设计，参数为前置800万像素摄像头和后置1200万像素摄像头。这款机器内部做工究竟如何呢？下面我们通过对三星Galaxy Note8拆解来一探究竟吧！

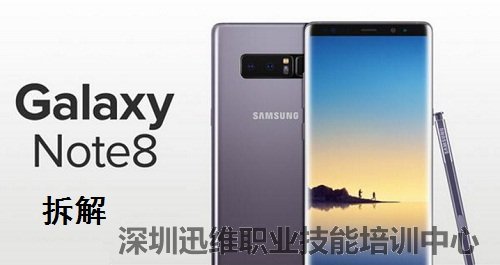

三星Galaxy Note8



三星Galaxy Note8拆解方法/过程：

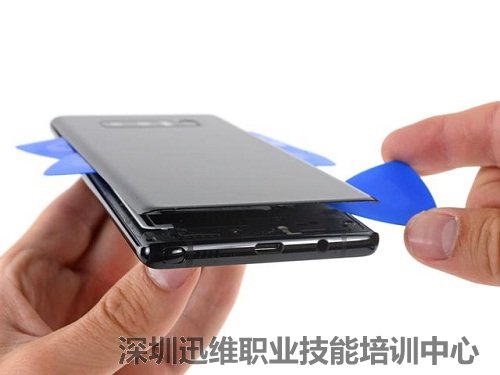

　　一如既往用加热棒加热后盖，软化胶水黏力，并且用撬片打开后盖，过程很顺利，玻璃并没有碎裂。但是打开时要小心后背上的指纹识别排线，扯断了就GG。



分离后盖

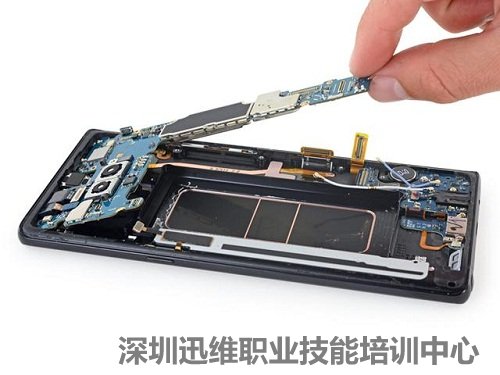

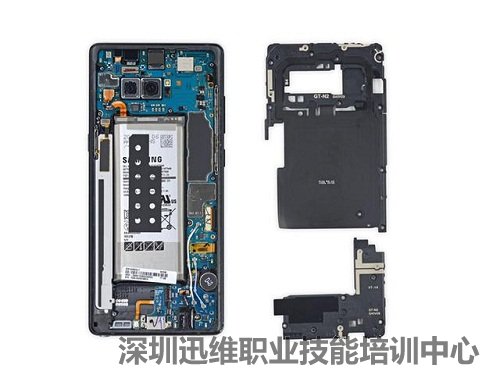

　　玻璃盖板底下是塑料中框，集成了无线充电线圈，去掉以后就能看到PCB主板以及电池。



玻璃盖板底下是塑料中框

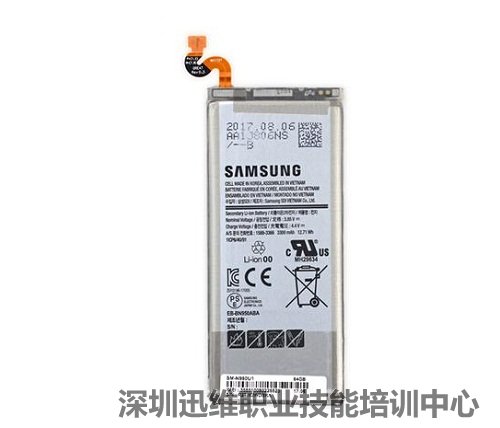

　　电池来自三星自己的SDI工厂，具体参数为12.71Wh/3300mAh/3.85V。拆出来还是挺费劲的，没有用易拉胶，直接胶水粘死防止移动。



电池特写



三星Galaxy Note8拆解

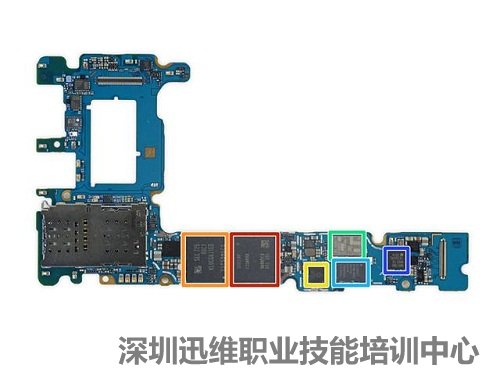

　　红：高通骁龙835+三星6GB LPDDR4X内存；橙：三星64GB UFS2.1闪存；黄：高通音频解码芯片；绿：skyworks电源管理模块；蓝：Avago电源管理芯片；深蓝：Wacom压感芯片。



三星Galaxy Note8主板特写

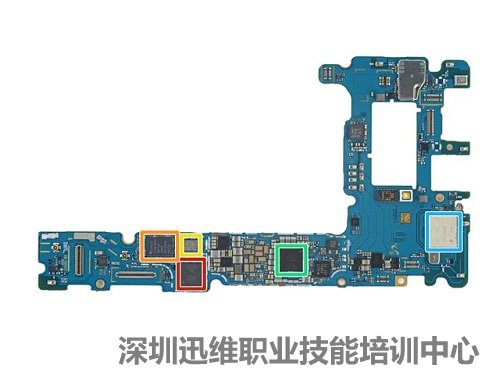

　　高红：高通射频芯片；橙：Avago电源管理芯片；黄：skyworks射频电源管理模块；蓝：Murata WIFI芯片。



三星Galaxy Note8主板特写

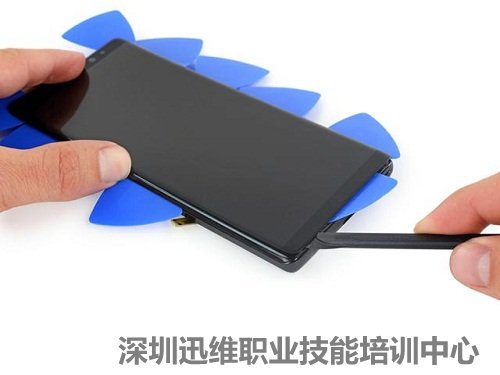

　　屏幕分离虽然有难度，但起码不会一撬就碎，之前的Amoled由于太薄，很容易分离时就碎掉了。



屏幕分离有一定难度

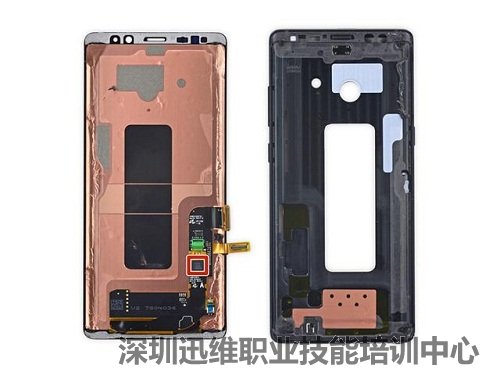

　　可以分离维修更换。



三星Galaxy Note8拆解

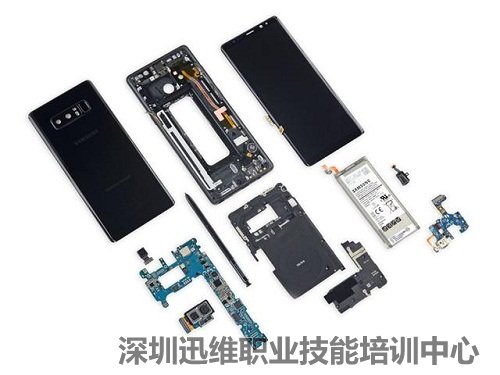

　　至此，三星Galaxy Note8拆解完成，附上全家福。



Galaxy Note8拆解全家福
