金立ELIFE S7手机做工如何? 拆机见做工!

更新时间:2016-09-21 15:00:31

  光线较暗的情况下金立ELIFE的成像表现明显有所下降,涂抹痕迹很重,暗部细节缺失不少;另外降噪效果并不尽如人意。下面我们对金立ELIFE S7手机进行拆机!

  拆解首先需要对金立S7的背面进行加热,目的是让双面胶受热熔解,之后才可以将后盖拆解下来。背面加热均匀后,只需要使用吸盘,就可以将后盖拉开,如下图所示。


图1 金立ELIFE S7拆机图解

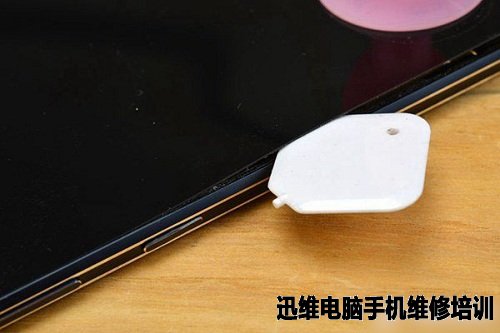

  金立S7后盖分离出一体缝隙后就可以使用拨片进行整个后盖的分离,如下图所示。

金立ELIFE S7手机做工如何? 拆机见做工!
图2 金立ELIFE S7拆机图解

  经过一番努力,我们终于将金立S7的后盖拆卸下来了,如下图所示。

金立ELIFE S7手机做工如何? 拆机见做工!
图3 金立ELIFE S7拆机图解

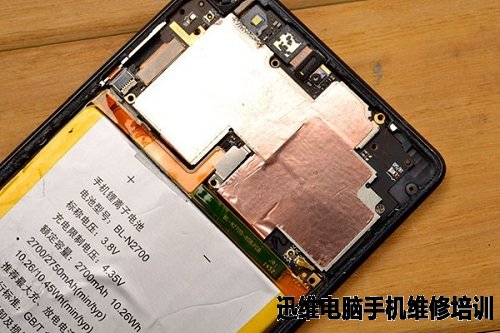

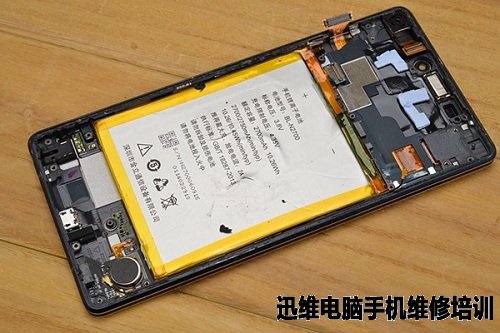

  作为一款超薄手机,要保证一定的续航,对电池还是比较考验的。从金立S7内部结构可以看出,电池占据内部绝大部分位置。

金立ELIFE S7手机做工如何? 拆机见做工!
图4 金立ELIFE S7拆机图解

  图为金立S7内置电池特写,其容量为2750mAh,可以提供较为出色的续航时间,做到超薄的同时也兼顾了续航时间。

金立ELIFE S7手机做工如何? 拆机见做工!
图5 金立ELIFE S7拆机图解

  金立S7后盖上覆盖有石墨散热膜,主要是帮助手机的电池和主板散热。

金立ELIFE S7手机做工如何? 拆机见做工!
图6 金立ELIFE S7拆机图解

  金立S7的下部主要是手机的外放喇叭、音腔、振动电机等等元件,另外金立S7保留3.5mm耳机接口,这个耳机接口是特别定制的,如图所示。

金立ELIFE S7手机做工如何? 拆机见做工!
图7 金立ELIFE S7拆机图解

  金立S7内部的PC8主板上覆盖有石墨,这个石墨可以帮助PCB上的芯片进行散热。

金立ELIFE S7手机做工如何? 拆机见做工!
图8 金立ELIFE S7拆机图解

  另外也可以看到PCB的背面也有散热硅胶,从这些细节可以看出,对于这一款超薄手机,金立对其散热也是有充分考虑的。

金立ELIFE S7手机做工如何? 拆机见做工!
图9 金立ELIFE S7拆机图解

  此外,金立ELIFE S7采用一体形成铝合金中框,经过多次打磨而成,不仅美观而且也很坚固,如图所示。

金立ELIFE S7手机做工如何? 拆机见做工!
图10 金立ELIFE S7拆机图解

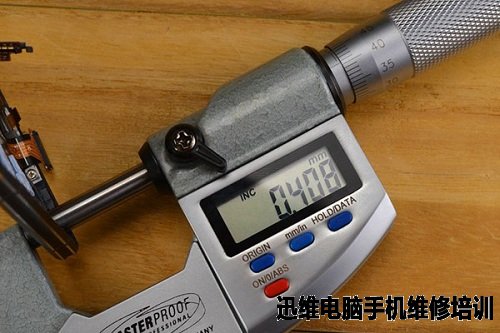

  通过测量,我们可以看到金立S7的前面板玻璃厚度仅为0.4mm,非常的纤薄。

金立ELIFE S7手机做工如何? 拆机见做工!
图11 金立ELIFE S7拆机图解

  图为拆解下来的金立S7主板特写,其PCB并不算大,正面覆盖有屏蔽罩,里面是核心芯片,如下图所示。

金立ELIFE S7手机做工如何? 拆机见做工!
图12 金立ELIFE S7拆机图解

  金立S7主板PCB背面主要是插槽和连接器,如图所示。

金立ELIFE S7手机做工如何? 拆机见做工!
图13 金立ELIFE S7拆机图解

  拆掉金立S7主板正面的屏蔽罩后,就可以看到各主要芯片的型号了,下面我们具体看看。

金立ELIFE S7手机做工如何? 拆机见做工!
图14 金立ELIFE S7拆机图解

  金立S7采用MT6752八核CPU,支持64位技术,核心频率为1.7Ghz。

金立ELIFE S7手机做工如何? 拆机见做工!
图15 金立ELIFE S7拆机图解

  金立S7采用三星的Flash+RAM芯片,拥有2GB的RAM和16GB的ROM存储,如图所示。

金立ELIFE S7手机做工如何? 拆机见做工!
图16 金立ELIFE S7拆机图解

  下图为MT6325V电源管理芯片特写,该芯片主要负责CPU的供电,还内置了品牌Code。

金立ELIFE S7手机做工如何? 拆机见做工!
图17 金立ELIFE S7拆机图解

  图为MT6169基带射频芯片特写,主要负责手机的4G和3G信号部分。

金立ELIFE S7手机做工如何? 拆机见做工!
图18 金立ELIFE S7拆机图解

  图为MT6625多功能芯片集成蓝牙、WiFi、GPS、FM功能。

金立ELIFE S7手机做工如何? 拆机见做工!
图19 金立ELIFE S7拆机图解

  图为SKY77621是射频放大器模块,负责手机的2G信号部分。

金立ELIFE S7手机做工如何? 拆机见做工!
图20 金立ELIFE S7拆机图解

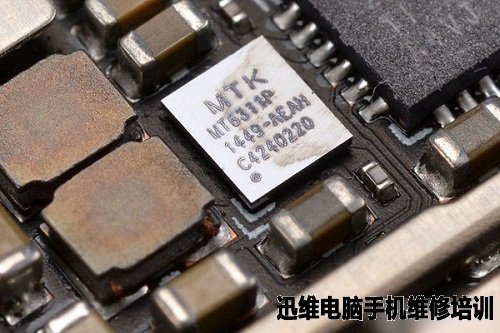

  图为MT6311也是电源管理芯片,负责基带部分电源管理。

金立ELIFE S7手机做工如何? 拆机见做工!
图21 金立ELIFE S7拆机图解

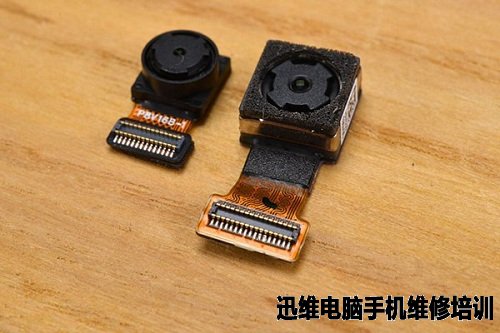

  图为拆卸下来的金立S7前后双摄像头特写,金立ELIFE S7采用1300万像素主摄像头和500万像素前置摄像头。

金立ELIFE S7手机做工如何? 拆机见做工!
图22 金立ELIFE S7拆机图解

  金立S7在机身设计有一个很大的亮点:超薄设计,后置主摄像头并没有凸起。通过测试,金立S7后置摄像头厚度只有4.3mm,比普通手机摄像头还要薄。

金立ELIFE S7手机做工如何? 拆机见做工!
图23 金立ELIFE S7拆机图解

  集合图:

金立ELIFE S7手机做工如何? 拆机见做工!
图24 金立ELIFE S7拆机图解

金立ELIFE S7拆机到此结束!
