乐视新旗舰乐Pro3完全拆解看做工!

更新时间:2016-09-26 09:51:36

  乐Pro3采用了5.5寸全高清屏幕,如果单从正面看,可以一眼辨识出这是乐视手机,但是带来的弊端便是你根本区分不出这是乐视的哪款手机。传承性走的太快,突破性落在了后面。下面我们对乐视Pro3进行拆机。

  首先,撕掉新机所有的保护膜,使用卡槽针取出卡槽。


图1 乐Pro3完全拆解

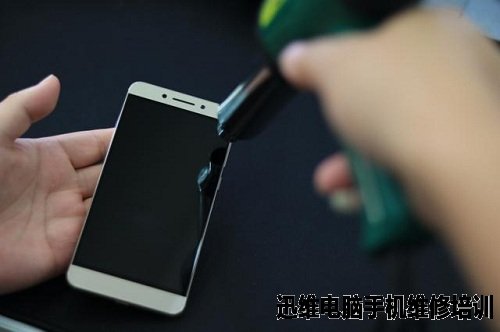

  然后,使用热风枪中低档风速,均匀给乐Pro3边缘加热(主要用于加热融化双面贴合胶),顶部和底部加热量略多于左右两侧,加热时长5-8分钟。需要注意的是加热一定要均匀而且不能用高温,以防屏幕损坏。

乐视新旗舰乐Pro3完全拆解看做工!
图2 乐Pro3完全拆解

  使用吸盘,吸住屏幕底部三分之一处,吸开屏幕。

乐视新旗舰乐Pro3完全拆解看做工!
图3 乐Pro3完全拆解
乐视新旗舰乐Pro3完全拆解看做工!
图4 乐Pro3完全拆解

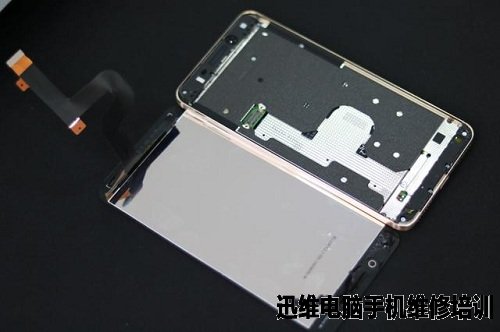

  屏幕和机身之间有排线相连,因此拽起屏幕时候用力要适度,万一使劲大了拽断了排线就悲催了。

乐视新旗舰乐Pro3完全拆解看做工!
图5 乐Pro3完全拆解

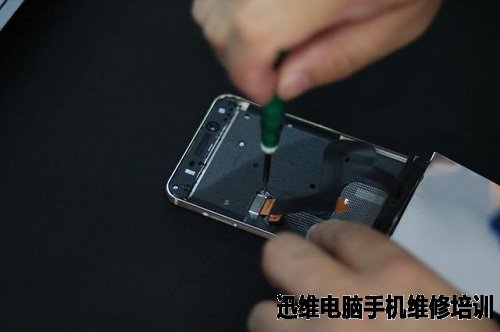

  屏幕排线与主板连接处有盖片保护,拧开螺丝拿掉盖片,彻底分离屏幕与机身。

乐视新旗舰乐Pro3完全拆解看做工!
图6 乐Pro3完全拆解
乐视新旗舰乐Pro3完全拆解看做工!
图7 乐Pro3完全拆解

  在机身底部右侧位置,有防拆螺丝,提醒广大机友,破坏了这个保修就没了。

乐视新旗舰乐Pro3完全拆解看做工!
图8 乐Pro3完全拆解
乐视新旗舰乐Pro3完全拆解看做工!
图9 乐Pro3完全拆解

  隔热板整体用螺丝固定在后壳上,螺丝并不多,而且大部分螺丝规格一致,隔热板与后盖之间还有微量的双面胶和卡扣,因此在拆卸隔热板时需注意。

乐视新旗舰乐Pro3完全拆解看做工!
图10 乐Pro3完全拆解
乐视新旗舰乐Pro3完全拆解看做工!
图11 乐Pro3完全拆解

  听筒扬声器嵌在隔热板顶部。除了这个以外,隔热板上没有其它触点和元件。

乐视新旗舰乐Pro3完全拆解看做工!
图12 乐Pro3完全拆解

  拿掉隔热板后,乐Pro3的大部分内脏就裸露在眼前,源于隔热板的固定和紧密贴合,机身元件非常稳固,因此主板只用两个螺丝用于加固,且其中一个螺丝还是用于加固按键排线的。需要注意的是,在拿掉隔热板进行下一步拆解前,一定记得先拔掉电源线。

  在拔掉电源线排插后,依次拔掉所有可见的排插线,尤其是天线,很多人实际拆机中会因为小而忽略,造成拽断天线的情况。

乐视新旗舰乐Pro3完全拆解看做工!
图13 乐Pro3完全拆解

  拧掉主板固定螺丝,拆除实体按键排线。

乐视新旗舰乐Pro3完全拆解看做工!
图14 乐Pro3完全拆解
乐视新旗舰乐Pro3完全拆解看做工!
图15 乐Pro3完全拆解

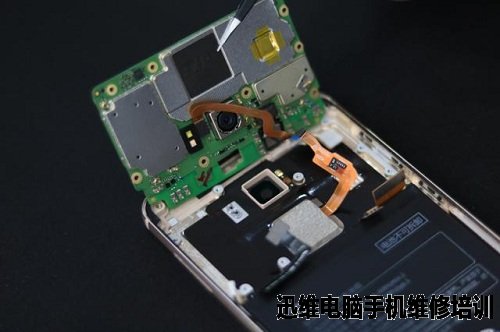

  轻轻从靠近电池的一侧撬起主板,就会看到隐藏在主板下面的排插线,拔掉排插线。

乐视新旗舰乐Pro3完全拆解看做工!
图16 乐Pro3完全拆解

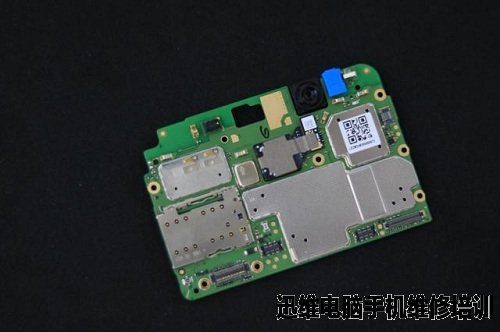

  主板就被完整的分离拆解出来,注意右上角蓝色垫子,垫子下面是降噪麦,旁边即是红外元件。

乐视新旗舰乐Pro3完全拆解看做工!
图17 乐Pro3完全拆解

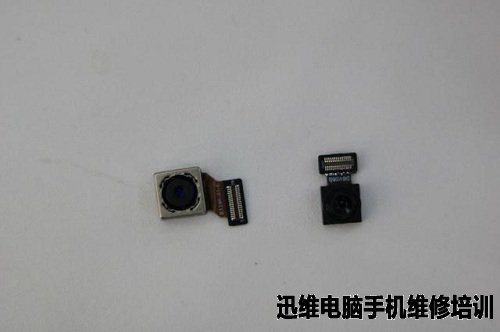

  拔掉主板上主、副摄像头的排插,主板上的金属保护盖片外,主板部分被完全拆解。

乐视新旗舰乐Pro3完全拆解看做工!
图18 乐Pro3完全拆解

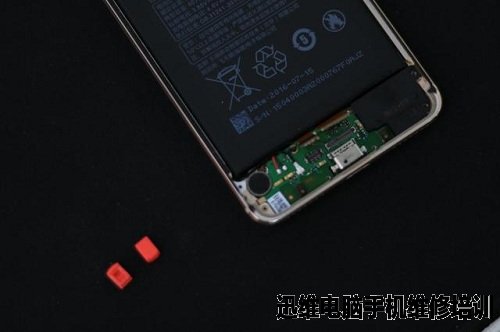

  拧掉尾插模块的固定螺丝,轻微往电池方向推动并撬起尾巴插模块,两个红色的垫子是扬声器的罩子~~与顶部蓝色垫子功能一致。

乐视新旗舰乐Pro3完全拆解看做工!
图19 乐Pro3完全拆解

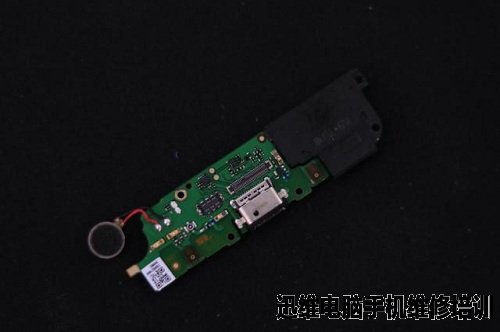

  尾插模块,扬声器和模块是扣在一起的,但可以拔掉。

乐视新旗舰乐Pro3完全拆解看做工!
图20 乐Pro3完全拆解

  当主板和尾插都被拆掉的时候,整机也就只剩下了电池还孤零零的在粘在后壳上。乐Pro3的电池背胶和iphone一样,都是可抽背胶,方便拆解。用镊子夹住露出部分,一圈一圈轻轻抽出背胶。

乐视新旗舰乐Pro3完全拆解看做工!
图21 乐Pro3完全拆解

  抽出背胶后,电池即可轻松拿下。需要注意的是一定不要用撬棒之类的强行撬电池,万一漏液,容易造成危险。

乐视新旗舰乐Pro3完全拆解看做工!
图22 乐Pro3完全拆解

  当拿掉电池后,整个后壳上就只剩下了被粘在后壳上的排线,这些排线也都是模块化,可以撕掉并更换,小编这里不一一诉说。

乐视新旗舰乐Pro3完全拆解看做工!
图23 乐Pro3完全拆解

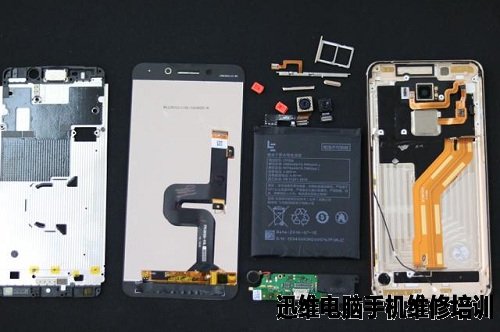

  集合图:

乐视新旗舰乐Pro3完全拆解看做工!
图24 乐Pro3完全拆解

  乐Pro3拆解到此结束!
