~辣眼睛~360手机Q5plus拆机图解！
基于360 OS2.0系统，推出了私密、财产隔离和桌面三大安全防护系统。对于当下流行的微信、QQ等即时通讯类应用，Q5Plu开发了阅后即焚、加密查看功能。不过，该功能目前仅适用于360Q5系列机型，较差的兼容性会导致其实际应用效果大打折扣，下面进行拆机。

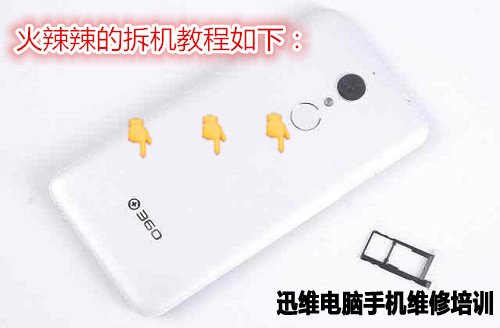

首先关机，然后使用卡针，取出360手机Q5plus机身侧面的SIM卡槽，如图所示。
图1 360手机Q5plus拆机图解

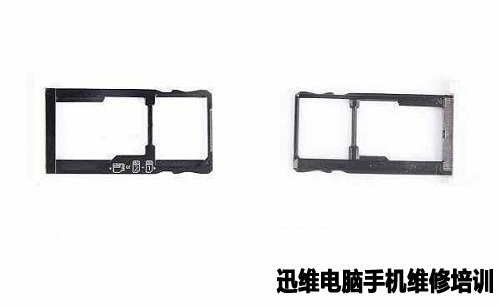

360手机Q5plus采用了双Nano SIM卡槽并支持与存储扩展卡组合的设计。此外，卡槽前端T型“防呆”防止你搞错了插入方向而损坏卡槽，如图所示。
图2 360手机Q5plus拆机图解

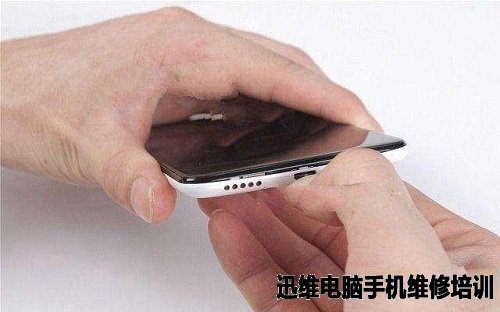

360手机Q5plus的后盖是通过卡扣方式固定的，可以直接徒手打开。在这里小编教大家一个小窍门：从360手机Q5plus底部USB接口位置的缺口处用力一掰，可以比较轻松的撬开一个缝隙，如图所示。
图3 360手机Q5plus拆机图解

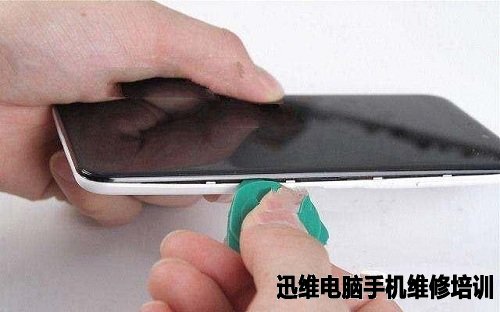

接下来用翘片沿着机身一圈依次撬开后盖，即可分离360手机Q5plus后盖了，如图所示。
图4 360手机Q5plus拆机图解

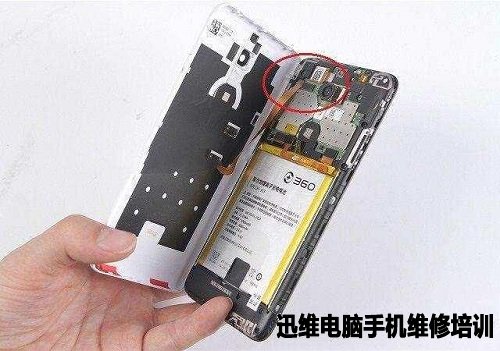

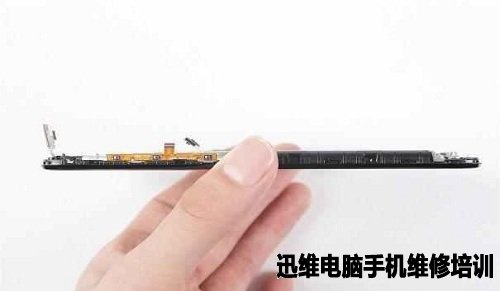

需要特别注意的是，360手机Q5plus后盖上的指纹传感器与内部主板有排线连接着，所以打开后盖时，一定不要粗暴分离，要先断开主板上的指纹识别排线，然后才能分离后盖，如图所示。
图5 360手机Q5plus拆机图解

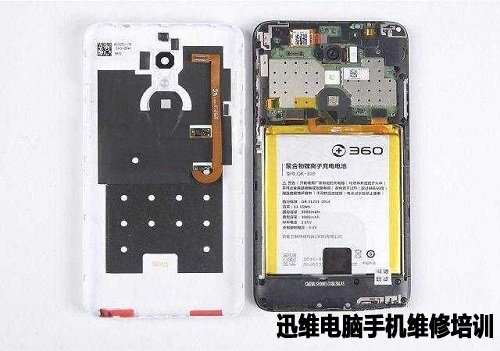

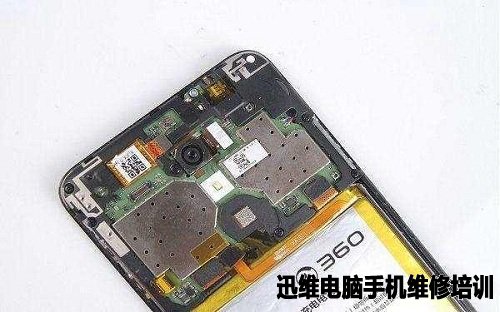

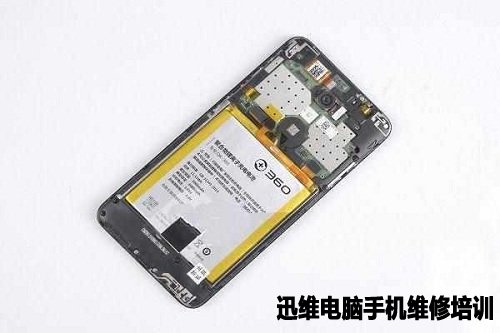

到了这里，就可以成功将360手机Q5plus后盖打开了，并且可以看到360手机Q5plus的内部结构，如图所示。
图6 360手机Q5plus拆机图解
整体来看，360手机Q5plus内部结构相对简单，排布组装工整，拆机应该比较简单，方便维修。接下来我们需要使用十字螺丝刀将主板上的固定螺丝拆卸下来，并断开主板与电池连接的排线，如下图。
图7 360手机Q5plus拆机图解
360手机Q5plus主板电路上所有的连接点都覆盖了一层镀膜，排线连接处上还有泡棉贴，内部细节设计反馈良好。
图8 360手机Q5plus拆机图解

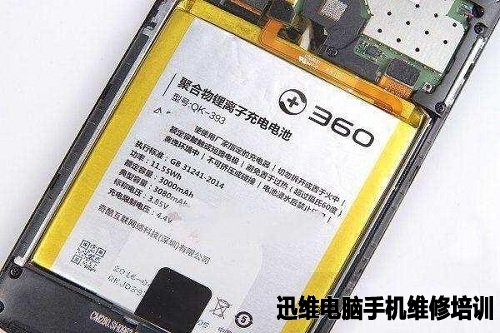

电池方面，360手机Q5plus内置的电池具体型号：QK-393，执行标准：GB 31241-2014，功率：11.55Wh，额定容量：3000mAh，典型容量：3080mAh，支持快充。
图9 360手机Q5plus拆机图解

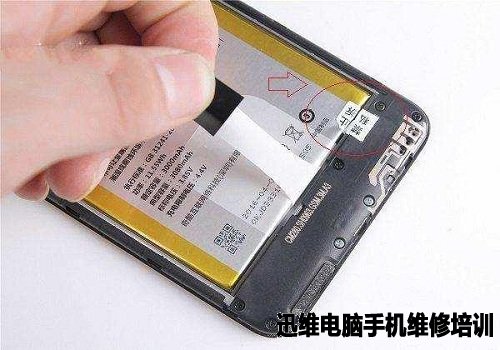

360手机Q5plus电池拆卸需要注意，这里要利用电池撕手位的提拉胶才可以取下电池，如下图所示。
图10 360手机Q5plus拆机图解
电池底部位置贴有“禁止私拆”的封贴，这意味着用户一旦私自拆卸电池，将会导致手机失去保修服务，因此普通用户，请勿尝试去拆卸电池。

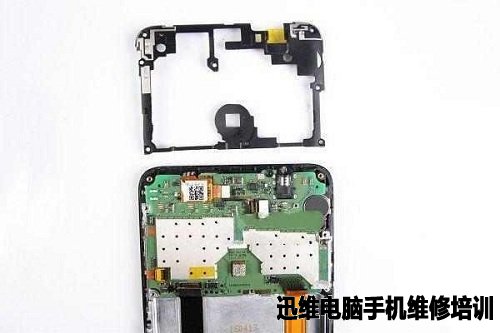

取下360手机Q5plus内部主板上的固定垫片，下面就可以看到主板了，整体比较简单，上面并没有覆盖常见的石墨散热贴，看来360对这款手机的发热量控制还是比较有自信。
摄像头拆解：
图15 360手机Q5plus拆机图解
图16 360手机Q5plus拆机图解
图18 360手机Q5plus拆机图解
图11 360手机Q5plus拆机图解

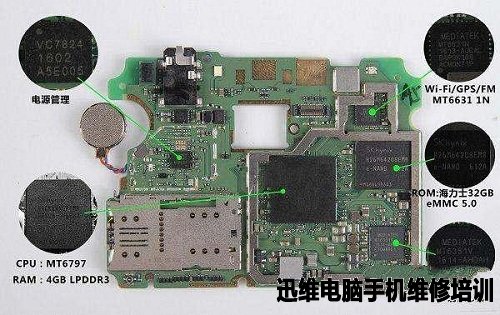

下图为拆卸下来的360手机Q5plus主板正面特写，主要包括联发科MT6797处理器芯片、4GB LPRR43内存芯片、海力士32GB eMMC 5.0闪存芯片、电源管理芯片等等。
图12 360手机Q5plus拆机图解

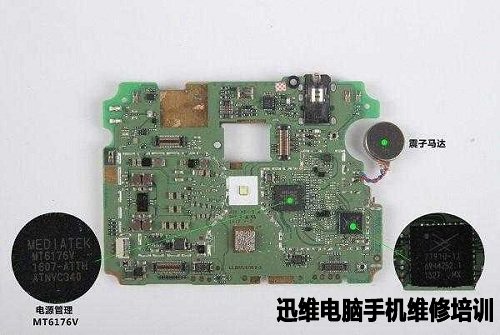

主板的另外一面则主要是RF射频芯片和一些小部件芯片等，其中RF芯片就是用来发送和接收无线电波的芯片。
图13 360手机Q5plus拆机图解
摄像头拆解：

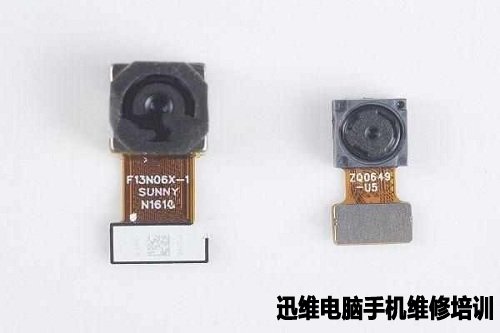

拆解到这里，360手机Q5plus的摄像头，基本都可以轻松的用镊子取下，下图为拆卸下来的摄像头特写。其中左侧为后置索尼1300万像素摄像头IMX 258，光圈F/2.0；右侧则为前置500万像素前置摄像头，光圈F/2.0。
图14 360手机Q5plus拆机图解

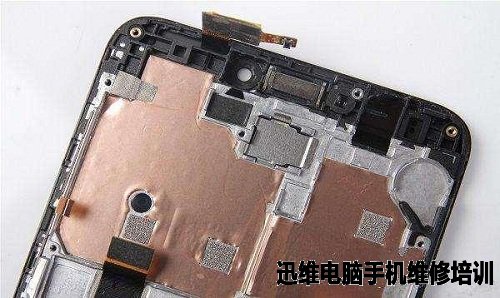

下图为360手机Q5plus内部主板的靠近一侧贴有导热铜箔的特色，虽然前面提到固定垫片上没有石墨散热贴，不过这个位置加入导热铜箔，也是可以有利于机身散热的。
图15 360手机Q5plus拆机图解

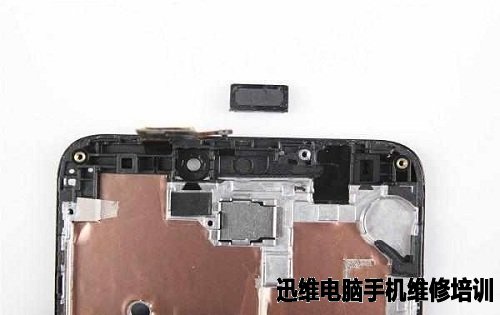

360手机Q5plus内部的听筒总成是长条形而前面板开孔做成了圆形，为让声音更加汇聚，如下图所示。
图16 360手机Q5plus拆机图解
360手机Q5plus前面板屏幕总成占据了整机一大部分的重量，主因是在屏幕背面有金属框架增强结构稳固性，如图。
图17 360手机Q5plus拆机图解

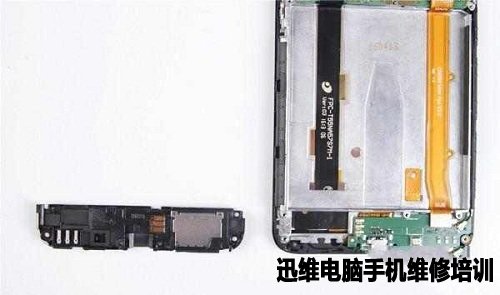

图为拆卸下来的360手机Q5plus内部地步的喇叭BOX外放特色，从实际体验来看，音质表现良好。
图18 360手机Q5plus拆机图解

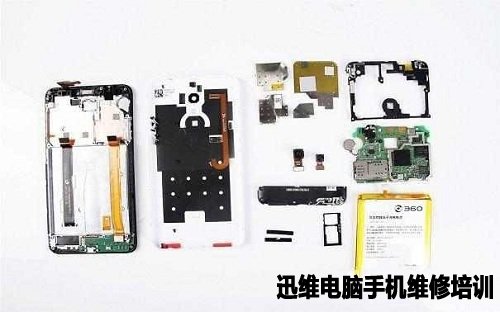

集合图：
图19 360手机Q5plus拆机图解
360手机Q5plus拆机到此结束！
