谷歌Pixel XL智能手机拆机图解!

更新时间:2016-11-02 09:45:48

  使用谷歌Pixel XL时即使十分小心,在使用几天后,两三条划痕还是出现在了Pixel XL的背部上方。因此使用Pixel时背部玻璃易出现划痕的问题是非常值得注意的。下面我们对谷歌Pixel XL进行拆机!

  谷歌Pixel XL拆解难度相对较大,拆机时,先使用热敷将固定屏幕的粘胶软化。

谷歌Pixel XL智能手机拆机图解!
图1 谷歌Pixel XL拆机

  然后从低端开始,使用撬片和吸盘将屏幕拔起来。

谷歌Pixel XL智能手机拆机图解!
图2 谷歌Pixel XL拆机

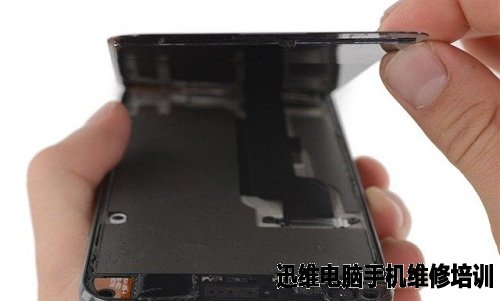

  屏幕后面有一组排线,非常脆弱,注意不要损坏。

谷歌Pixel XL智能手机拆机图解!
图3 谷歌Pixel XL拆机

  使用螺丝刀松掉固定屏幕排线的卡扣。

谷歌Pixel XL智能手机拆机图解!
图4 谷歌Pixel XL拆机

  谷歌Pixel XL为了追求机身厚度而省略了屏幕背部的支架,这导致AMOLED屏幕非常的脆弱,拆解机上的屏幕已经被折断,宣告报废。

谷歌Pixel XL智能手机拆机图解!
图5 谷歌Pixel XL拆机

  三星屏幕驱动模块,型号AMS546KD09,触控驱动模块型号为Synaptics ClearPad S3708。

谷歌Pixel XL智能手机拆机图解!
图6 谷歌Pixel XL拆机

  谷歌Pixel XL的镁合金中框被卡在机壳上,但由于厚度太薄,实际上非常容易弯曲……是的,这个部件在拆解时也被掰弯了。

谷歌Pixel XL智能手机拆机图解!
图7 谷歌Pixel XL拆机

  谷歌Pixel XL的主板是黑色PCB、底部安装接口等部件的小板采用蓝色PCB。

谷歌Pixel XL智能手机拆机图解!
图8 谷歌Pixel XL拆机

  电池的拆解方法有很多种,这里选择了最简单暴力的一种,直接撕掉电池外皮,然后把整块电池直接拉起来。

谷歌Pixel XL智能手机拆机图解!
图9 谷歌Pixel XL拆机

  谷歌Pixel XL的电池容量为13.28Wh,超过了iPhone 7 Plus的11.1Wh。

谷歌Pixel XL智能手机拆机图解!
图10 谷歌Pixel XL拆机

  谷歌Pixel XL上的所有内部零件都是模块化设计,非常便于拆卸和更换。图片中这个部件疑似为光感模块。

谷歌Pixel XL智能手机拆机图解!
图11 谷歌Pixel XL拆机

  这是底部的3.5mm耳机插孔模块。

谷歌Pixel XL智能手机拆机图解!
图12 谷歌Pixel XL拆机

  800万像素前置摄像头模块。

谷歌Pixel XL智能手机拆机图解!
图13 谷歌Pixel XL拆机

  掀开主板便可以看到用一根排线连接的指纹识别模块。

谷歌Pixel XL智能手机拆机图解!
图14 谷歌Pixel XL拆机

  起初以为这个蓝色的是测距仪模块,主要负责激光对焦。模块化的部件设计将用户的维修成本降到最低,只需要更换损坏的模块即可,而无需更换整个主板。

谷歌Pixel XL智能手机拆机图解!
图15 谷歌Pixel XL拆机

  但实际上可能是一个无源电感,因为我们在主相机旁边发现了两个焊盘和一个铜线圈。

谷歌Pixel XL智能手机拆机图解!
图16 谷歌Pixel XL拆机

  谷歌Pixel XL所搭载的1230万像素主摄像头,拥有f/2.0光圈。

谷歌Pixel XL智能手机拆机图解!
图17 谷歌Pixel XL拆机

  后置摄像头(左)和前置摄像头(右)模块对比。

谷歌Pixel XL智能手机拆机图解!
图18 谷歌Pixel XL拆机

  将主摄像头(左)拆开后能够清晰的看到内部的传感器。

谷歌Pixel XL智能手机拆机图解!
图19 谷歌Pixel XL拆机

  谷歌Pixel XL的主板上焊接有:

  三星4GB LPDDR4内存和骁龙821处理器(红框)

  高通PMI8996电源IC模块(土黄色)

  高通SMB1350 QC3.0快速充电模块(黄色)

  NXP TFA9891智能音频放大器芯片(绿色)

  高通WTR4905 LTE RF射频芯片(水蓝色)

  3207RA G707A疑似Wi-Fi控制芯片(蓝色)

  NXP 55102 1807 S0622疑似NFC控制模块(玫红色)


谷歌Pixel XL智能手机拆机图解!
图20 谷歌Pixel XL拆机

  三星KLUBG4G1CE 32GB存储芯片(红色)

  高通PM8996电源IC模块(土黄色)

  Avago ACPM-7800功率放大器(黄色)

  高通WTR3925 LTE RF射频芯片(绿色)

  高通WCD9335音频编码器(水蓝色)

  Skyworks SKY77807四频功率放大器(蓝色)

  高通RF360动态天线匹配调谐器(玫红色)


谷歌Pixel XL智能手机拆机图解!
图21 谷歌Pixel XL拆机

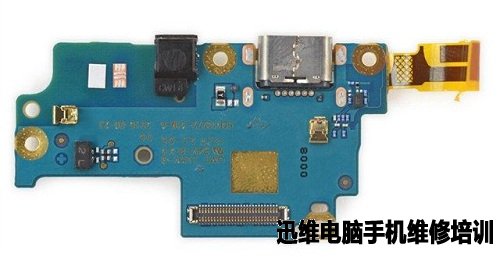

  底部的小主板相对容易被取下,上面能够直接看到的是USB-C接口和麦克风模块。

谷歌Pixel XL智能手机拆机图解!
图22 谷歌Pixel XL拆机

  红框中的是高通QFE2550动态天线匹配协调器。

谷歌Pixel XL智能手机拆机图解!
图23 谷歌Pixel XL拆机

  USB接口已经成为智能手机最常出故障的部件,Pixel XL小主板上的USB-C接口完全暴露,这意味着在出现故障的时候可以轻松的更换。

谷歌Pixel XL智能手机拆机图解!
图24 谷歌Pixel XL拆机

  拿起手机背壳,然后用指头向里侧轻轻一顶就能将指纹识别模块取下来。

谷歌Pixel XL智能手机拆机图解!
图25 谷歌Pixel XL拆机

  指纹识别模块正面特写。

谷歌Pixel XL智能手机拆机图解!
图26 谷歌Pixel XL拆机

  指纹识别模块背面特写。

谷歌Pixel XL智能手机拆机图解!
图27 谷歌Pixel XL拆机

  集合图:

谷歌Pixel XL智能手机拆机图解!
图28 谷歌Pixel XL拆机

  谷歌Pixel XL拆机到此结束!
