小米Note2拆机“目睹双曲面屏幕 背面3D玻璃的设计”

更新时间:2016-11-22 10:49:14

  网友对小米Note2的评价:屏幕太差,颗粒感强!没有note的感觉,双竖边曲面屏这样的设计没什么用,看视频上下边变形,而且这个屏幕感觉还没有普通的1080p屏好,LG提供的这款oled屏等级太差,小米这次为了上曲面而用曲面屏真是栽了个跟头,当真不如延续小米note的外观设计。(此评价仅代表网友个人)下面我们对小米Note2进行拆机!

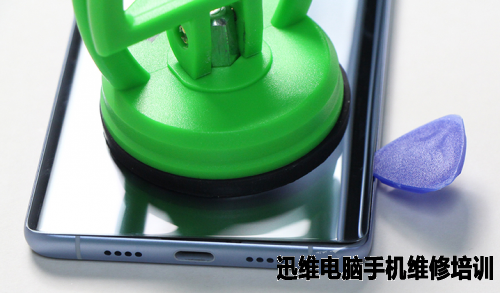

  准备工具:撬棒、翘片、吸盘、拨片

  与之前小米Note采用卡扣的方式相连不同,小米Note2的机身背面玻璃通过四周一圈泡棉双面胶粘在金属中框上,加热四周使胶稍软化后再使用吸盘和拨片即可打开。

小米Note2拆机—目睹双曲面屏幕 背面3D玻璃的设计
图1 小米Note2拆机

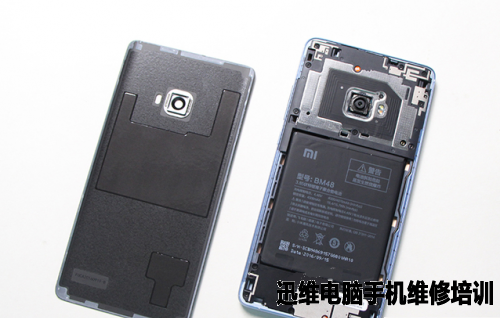

  打开机身后盖之后可以看到,小米Note2的机身内部仍采用了三段式的设计。主板和底部小板上都覆盖有保护板,并且螺丝上有易碎贴纸。

小米Note2拆机—目睹双曲面屏幕 背面3D玻璃的设计
图2 小米Note2拆机

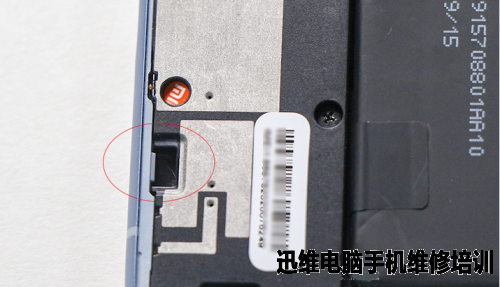

  值得注意的是,在小米Note2的中框上有多个开孔以及卡扣的设计,小编猜测或许之前有考虑过像上代小米Note一样,将后盖设计成卡扣的方式连接。

小米Note2拆机—目睹双曲面屏幕 背面3D玻璃的设计
图3 小米Note2拆机

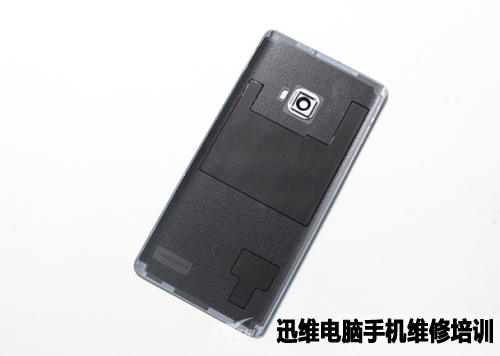

  机身后盖上覆盖有大量的导热泡棉以及石墨散热贴纸,同时在摄像头位置设置有金属框以保护后置主摄像头位置尽可能不偏移。

小米Note2拆机—目睹双曲面屏幕 背面3D玻璃的设计
图4 小米Note2拆机

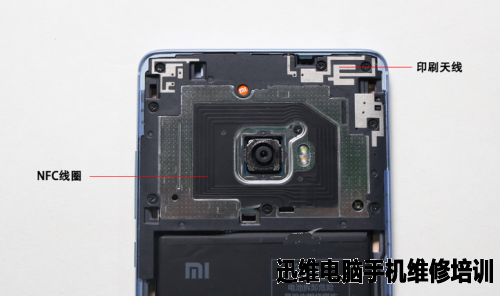

  机身顶部主板的保护板上有NFC线圈以及印刷天线。用于保证良好的信号溢出。

小米Note2拆机—目睹双曲面屏幕 背面3D玻璃的设计
图5 小米Note2拆机

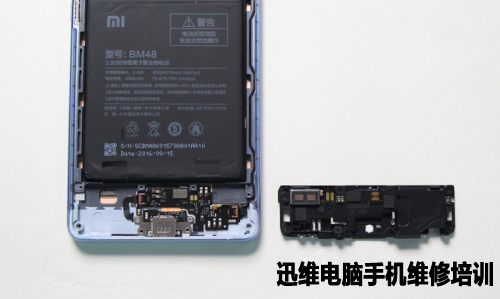

  机身底部的保护板上继承了一体式音腔、振子马达以及印刷天线,机身底部也是信号溢出的一个重要通道。

小米Note2拆机—目睹双曲面屏幕 背面3D玻璃的设计
图6 小米Note2拆机

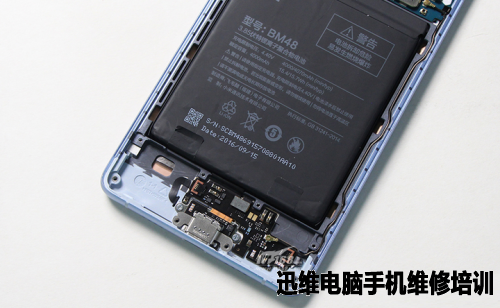

  可以看到小米Note2的电池底部有两个无痕胶的痕迹,断开电池排线后,将无痕胶拉出就能够轻松地将电池拆下,为后期的维修与更换提供了极大地便利。

小米Note2拆机—目睹双曲面屏幕 背面3D玻璃的设计
图7 小米Note2拆机

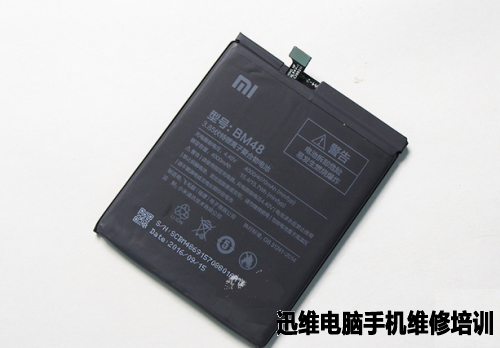

  小米Note2采用了一块4070mAh/15.7Wh的锂离子聚合物电池。

小米Note2拆机—目睹双曲面屏幕 背面3D玻璃的设计
图8 小米Note2拆机

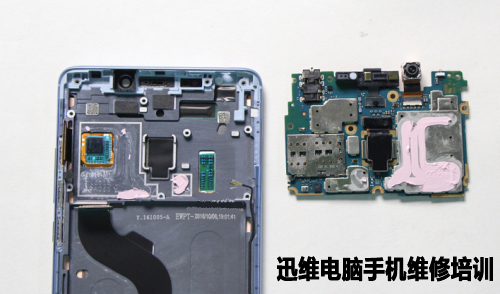

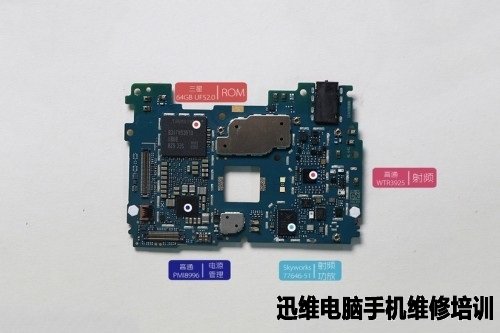

  取下机身顶部主板,我们能够看到小米Note2在主要芯片位置上均涂有散热硅脂。另外在主摄像头的背面以及金属防滚架上也都有石墨贴纸进行散热。

小米Note2拆机—目睹双曲面屏幕 背面3D玻璃的设计
图9 小米Note2拆机

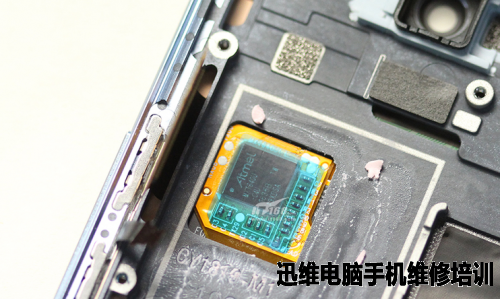

  触控芯片特写。

小米Note2拆机—目睹双曲面屏幕 背面3D玻璃的设计
图10 小米Note2拆机

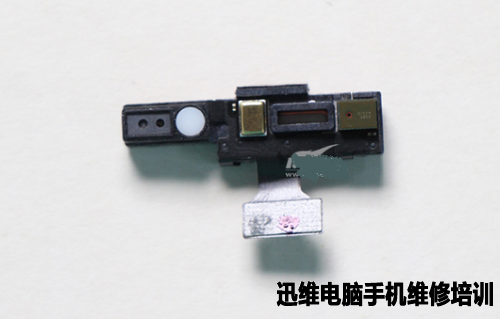

  另外我们注意到,小米Note2将听筒、呼吸灯、降噪麦克风以及光线距离感应器全部集成到了一起。

小米Note2拆机—目睹双曲面屏幕 背面3D玻璃的设计
图11 小米Note2拆机

  前置摄像头特写。小米Note2采用了800万像素的前置摄像头,支持美颜自拍。

小米Note2拆机—目睹双曲面屏幕 背面3D玻璃的设计
图12 小米Note2拆机

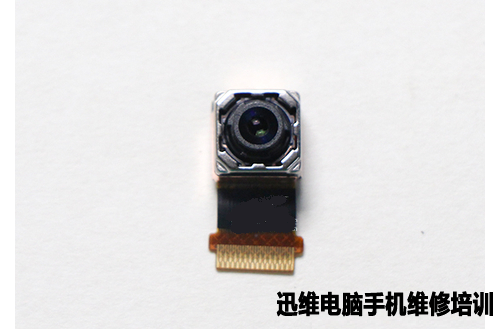

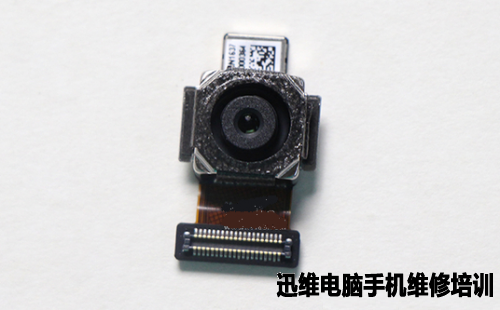

  主摄像头特写。在主摄像头旁配有独立ISP进行运算。小米Note2的主摄像头采用索尼IMX318传感器,最高支持2256万像素照片的拍摄,CMOS面积为1/2.6英寸,单位像素大小为1微米,最大光圈为F/2.0.支持三轴电子防抖,而不支持光学防抖。

小米Note2拆机—目睹双曲面屏幕 背面3D玻璃的设计
图13 小米Note2拆机

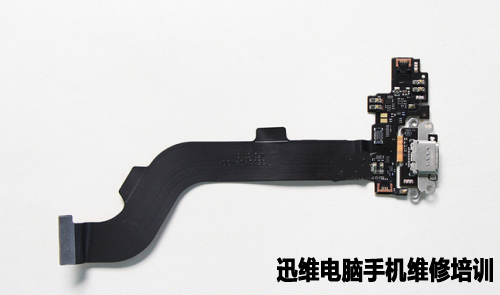

  小米Note2的主副板之间排线与底部小板为一体式设计,底部小板主要是USB Type—C接口和天线馈点。

小米Note2拆机—目睹双曲面屏幕 背面3D玻璃的设计
图14 小米Note2拆机

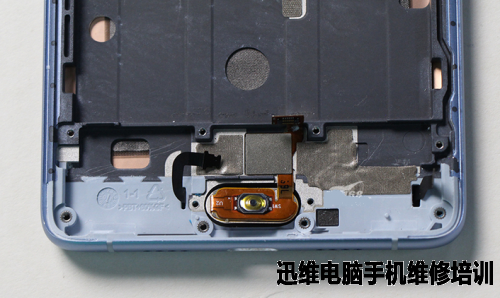

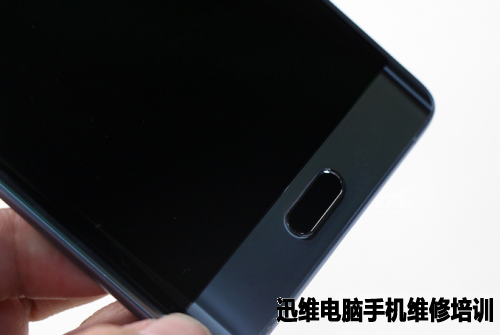

  小米Note2的Home键支持指纹识别,采用目前应用最为广泛的电容式指纹识别方案。至于为什么没能用上小米5S主打的超声波指纹?相关人士的答复是在小米Note2立顶的时候,并未将超声波指纹规划在内。

小米Note2拆机—目睹双曲面屏幕 背面3D玻璃的设计
图15 小米Note2拆机

  小米Note2的Home键采用了陶瓷盖板,陶瓷材质具有优秀的耐磨性,因此能够避免使用一段时间后Home键被刮花的尴尬。

小米Note2拆机—目睹双曲面屏幕 背面3D玻璃的设计
图16 小米Note2拆机

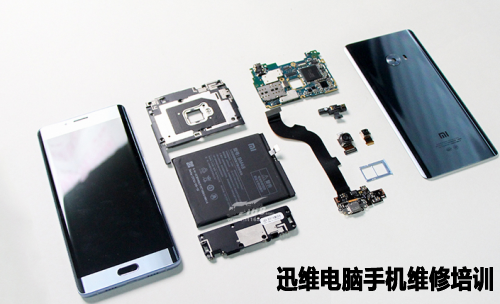

  集合图:

小米Note2拆机—目睹双曲面屏幕 背面3D玻璃的设计
图17 小米Note2拆机

小米Note2拆机—目睹双曲面屏幕 背面3D玻璃的设计
图18 小米Note2拆机

小米Note2拆机—目睹双曲面屏幕 背面3D玻璃的设计
图19 小米Note2拆机
