360N4S智能手机拆机图解

更新时间:2016-12-21 11:03:32


  准备好拆解工具:螺丝刀、吸盘、撬棒、拨片等相关辅助工具

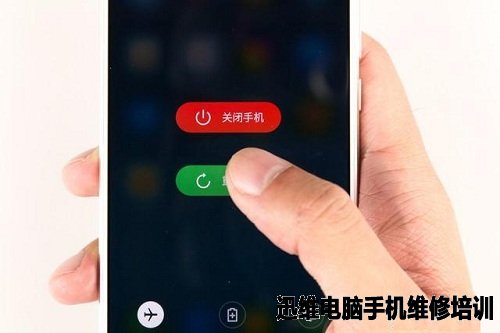

  首先将机器关机。

360N4S智能手机拆机图解
图1 360N4S智能手机拆机

  然后用顶针取出SIM卡拖。

360N4S智能手机拆机图解
图2 360N4S智能手机拆机

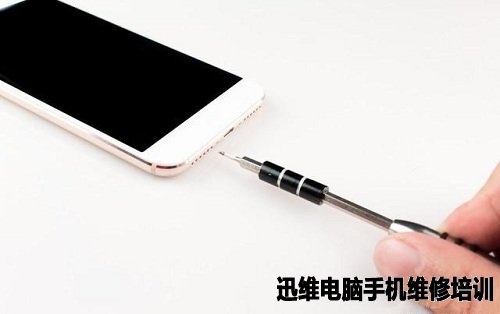

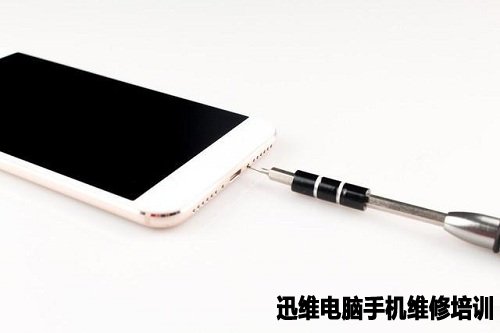

  然后用螺丝刀卸掉数据接口右侧的固定螺丝。

360N4S智能手机拆机图解
图3 360N4S智能手机拆机

  在卸掉左侧固定的螺丝。

360N4S智能手机拆机图解
图4 360N4S智能手机拆机

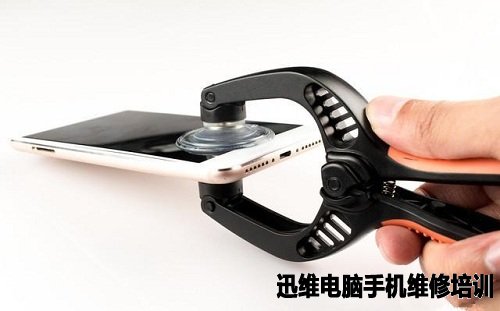

  然后使用专业开屏器辅助拉开一条缝隙。

360N4S智能手机拆机图解
图5 360N4S智能手机拆机

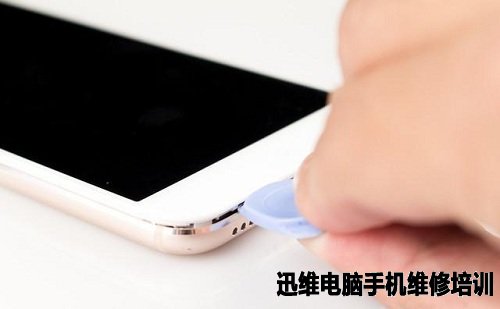

  缝隙拉出后使用拨片插入,然后小心划开内部扣卡。

360N4S智能手机拆机图解
图6 360N4S智能手机拆机

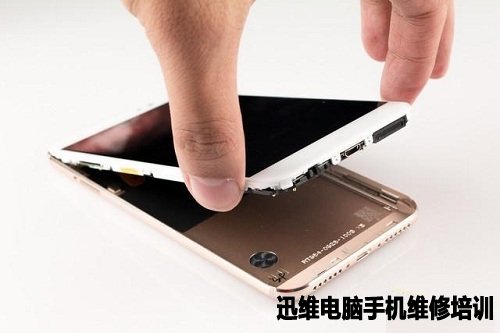

  扣卡分离后机身和机壳就可以分离了。

360N4S智能手机拆机图解
图7 360N4S智能手机拆机

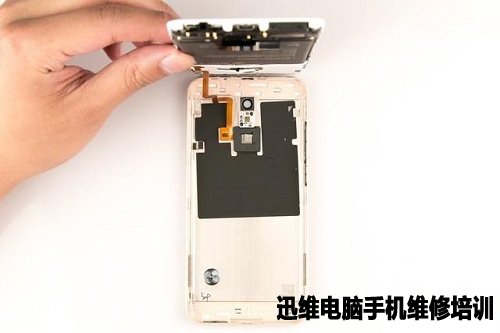

  注意背面有指纹模块,所以不要硬扯,防止扯断排线。

360N4S智能手机拆机图解
图8 360N4S智能手机拆机

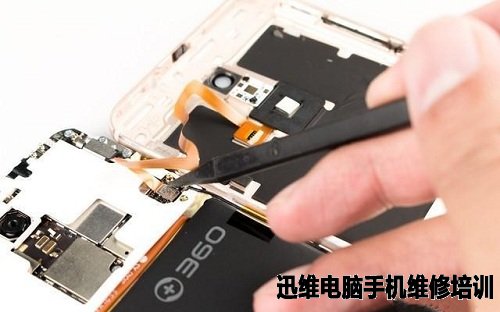

 将机壳顺着指纹排线的走势放平,然后使用绝缘撬棒断开指纹btb。

360N4S智能手机拆机图解
图9 360N4S智能手机拆机

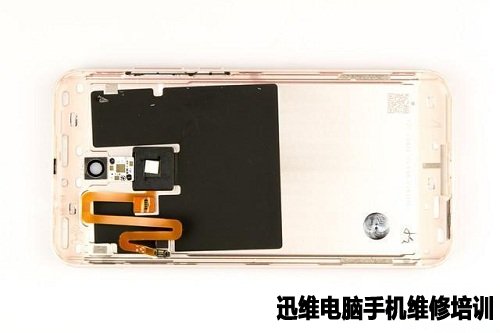

  机壳成功与机身分离,在机壳与主板对应位置有黑色的石墨导热贴辅助散热。指纹这固定在机壳上。

360N4S智能手机拆机图解
图10 360N4S智能手机拆机

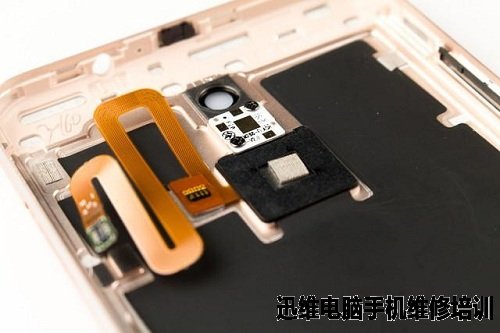

  机壳顶部边角和指纹排线特写。

360N4S智能手机拆机图解
图11 360N4S智能手机拆机

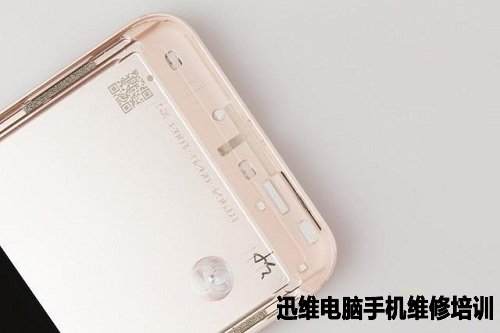

  机壳底部边角。

360N4S智能手机拆机图解
图12 360N4S智能手机拆机

  该机采用传统经典的三段式布局,主板区域采用塑料盖板作为主板固定材料。

360N4S智能手机拆机图解
图13 360N4S智能手机拆机

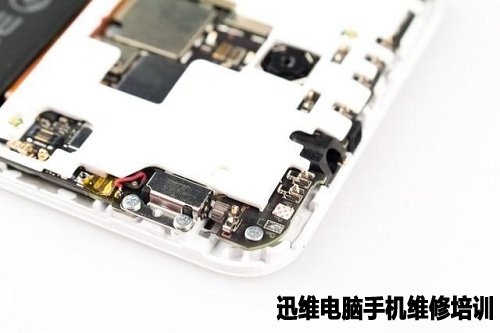

  机身主板身的边角位置电路板是裸露的,没有保护防护,机壳边角也没有加厚大大降低了机身的安全。如若跌落或者磕碰时,容易损害内部元件,不过机壳是金属材质,一般磕碰应该不会变形。但是不能保证这种没有加厚的机壳设计是否在跌落或者磕碰时不伤到主板,这点令人担心。

360N4S智能手机拆机图解
图14 360N4S智能手机拆机

  接下来,用螺丝刀卸掉固定主板塑料盖板上的所有螺丝。

360N4S智能手机拆机图解
图15 360N4S智能手机拆机

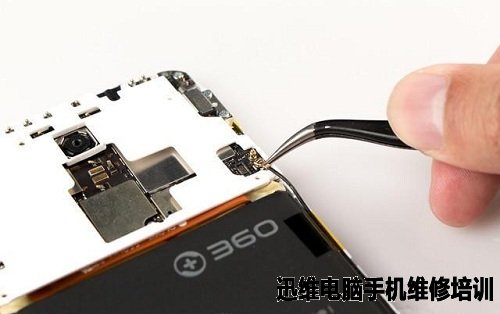

  再用镊子断开RF同轴电缆线。

360N4S智能手机拆机图解
图16 360N4S智能手机拆机

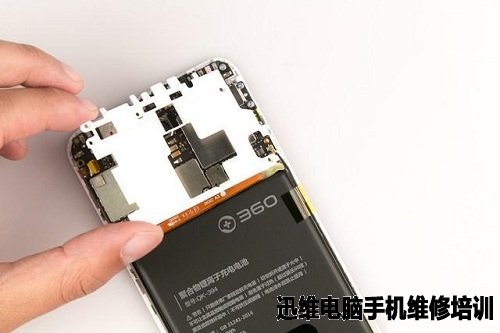

  然后用手取下塑料盖板。

360N4S智能手机拆机图解
图17 360N4S智能手机拆机

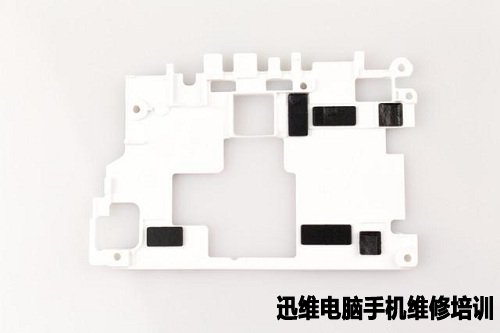

  取下后的塑料盖板。盖板背部还有固定btb连接器的海绵垫。

360N4S智能手机拆机图解
图18 360N4S智能手机拆机

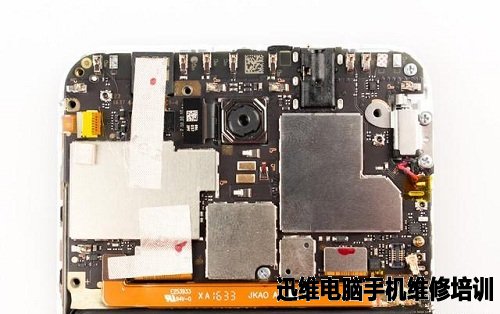

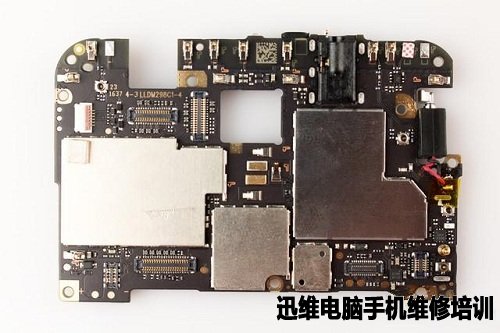

  卸去塑料盖板后主板的全貌显现出来,可以看到主要的芯片都被金属屏蔽罩保护。

360N4S智能手机拆机图解
图19 360N4S智能手机拆机

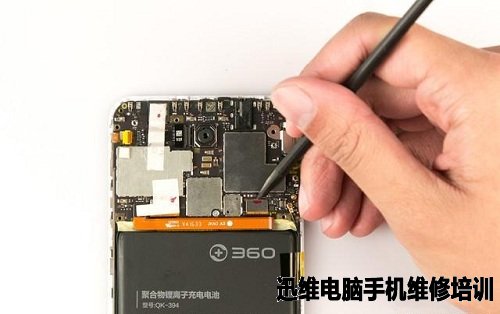

  用绝缘撬棒断开主板上btb。

360N4S智能手机拆机图解
图20 360N4S智能手机拆机

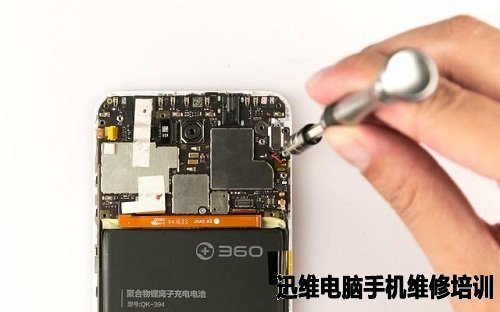

  用螺丝刀卸去主板四周的螺丝。

360N4S智能手机拆机图解
图21 360N4S智能手机拆机

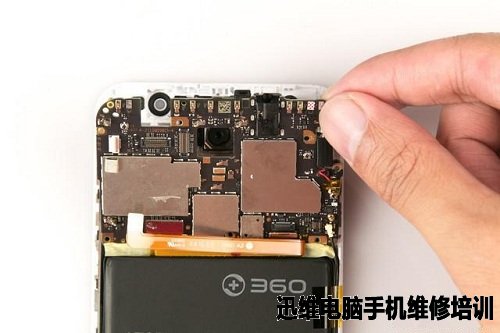

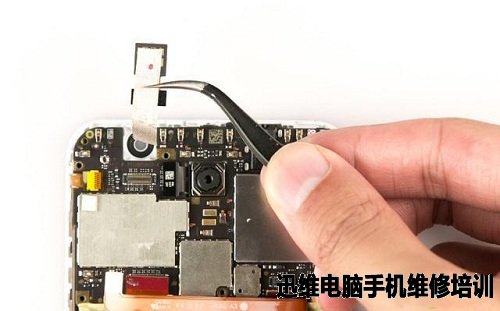

  用镊子取下前置摄像头。

360N4S智能手机拆机图解
图22 360N4S智能手机拆机

  断开主摄像头btb然后取下主板。

360N4S智能手机拆机图解
图23 360N4S智能手机拆机

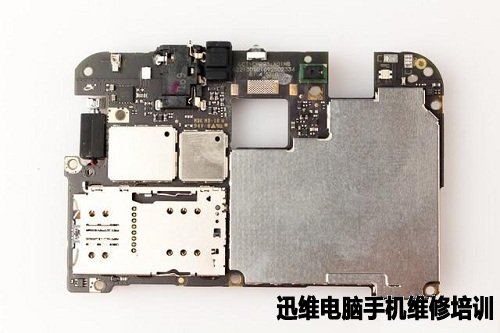

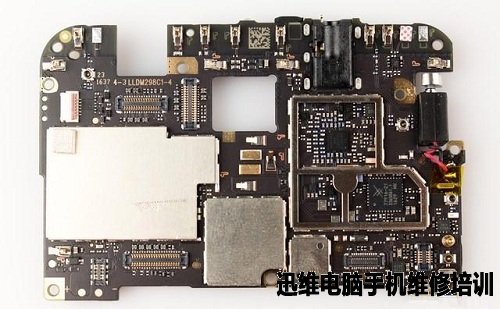

  主板正反面可以看出主板的集成化很高,包括光线距离传感器,耳机接口,红外发射器,振动器均集成于此。

360N4S智能手机拆机图解
图24 360N4S智能手机拆机

  背面这是一些弹簧触片和集成芯片。

360N4S智能手机拆机图解
图25 360N4S智能手机拆机

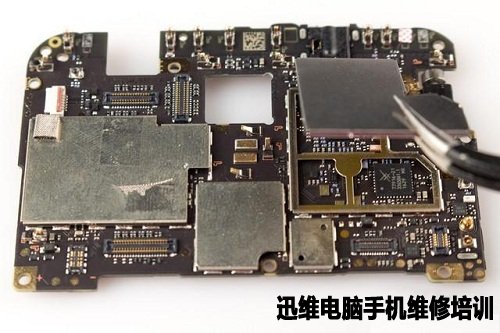

  用镊子取出屏蔽罩,可以看到底部的射频芯片。

360N4S智能手机拆机图解
图26 360N4S智能手机拆机

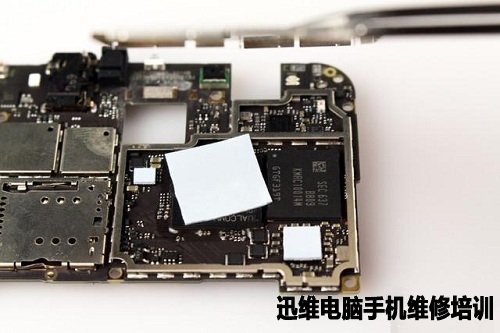

  主板背面的屏蔽罩下面藏着骁龙625处理器,型号是MSM8953。而且还有导热硅脂。

360N4S智能手机拆机图解
图27 360N4S智能手机拆机

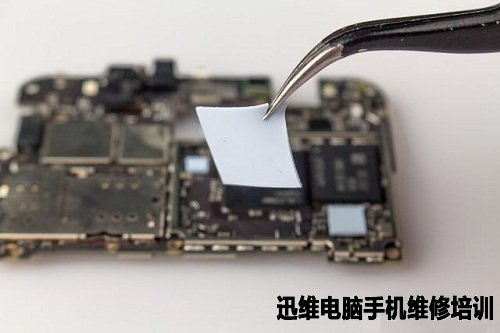

  用镊子取下导热硅脂,散热硅胶辅助将热量传递到导热性更好的金属屏蔽罩上。

360N4S智能手机拆机图解
图28 360N4S智能手机拆机

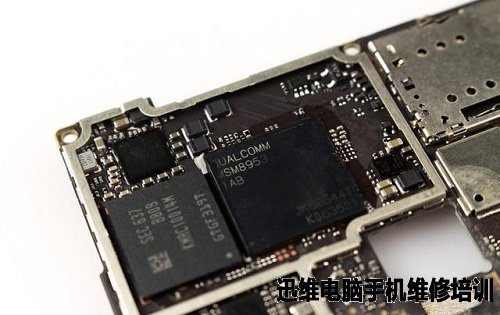

  特写处理器——MSM8953。

360N4S智能手机拆机图解
图29 360N4S智能手机拆机

  主板正反屏蔽罩大部分是焊接在主板上的。

360N4S智能手机拆机图解
图30 360N4S智能手机拆机

360N4S智能手机拆机图解
图31 360N4S智能手机拆机

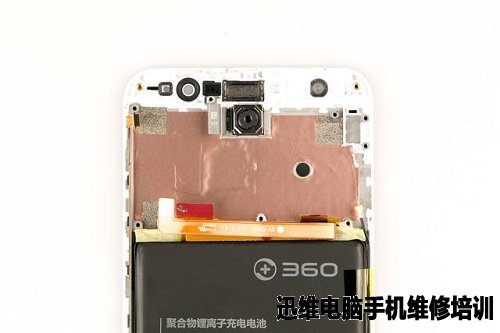

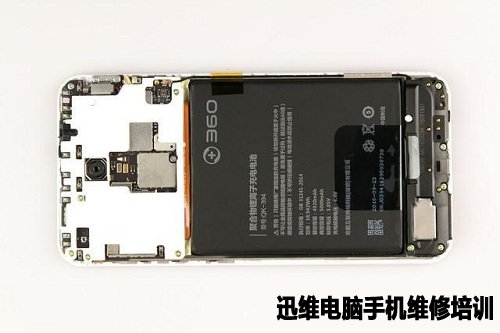

  取下主板后的机身,可以看到像头和听筒。

360N4S智能手机拆机图解
图32 360N4S智能手机拆机

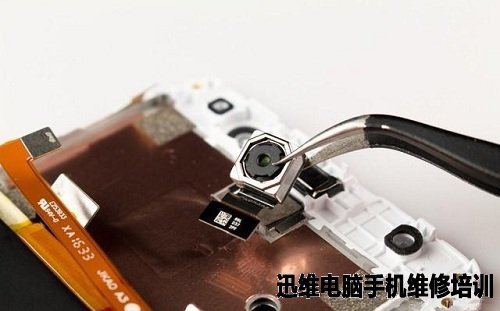

  取下机身的主摄像头。

360N4S智能手机拆机图解
图33 360N4S智能手机拆机

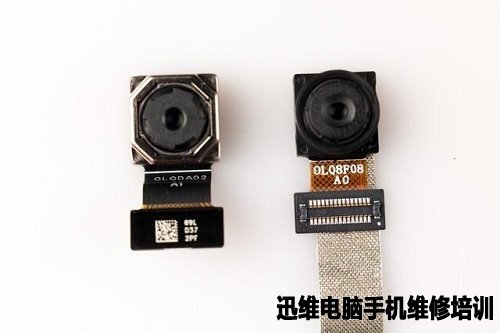

  拆下的前后摄像头正面。

360N4S智能手机拆机图解
图34 360N4S智能手机拆机

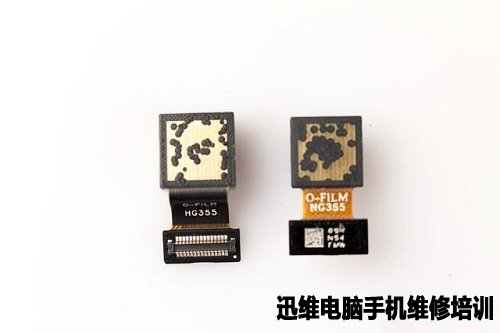

  拆下的前后摄像头被面。

360N4S智能手机拆机图解
图35 360N4S智能手机拆机

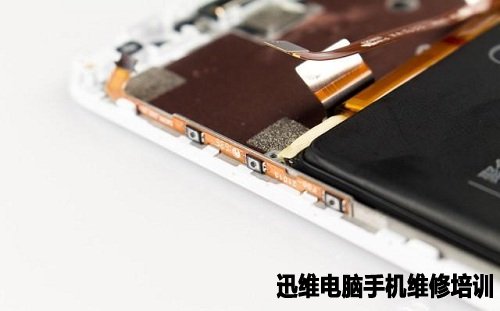

  来看下侧边的按键采用带平衡杆的微动设计。

360N4S智能手机拆机图解
图36 360N4S智能手机拆机

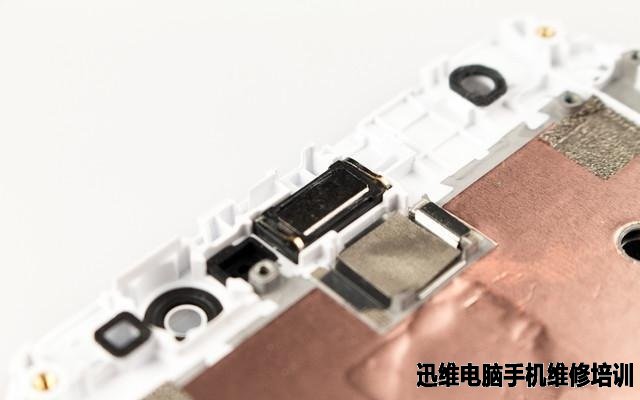

  固定在机壳顶部的听筒。

360N4S智能手机拆机图解
图37 360N4S智能手机拆机

  顶部的拆完了,接下来继续拆底部的模块,首先卸去小板上所有螺丝。

360N4S智能手机拆机图解
图38 360N4S智能手机拆机

  螺丝卸掉后取下音腔box、天线支架。

360N4S智能手机拆机图解
图39 360N4S智能手机拆机

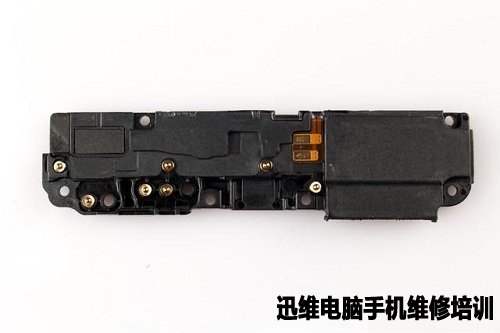

  取下音腔box、天线支架正面。

360N4S智能手机拆机图解
图40 360N4S智能手机拆机

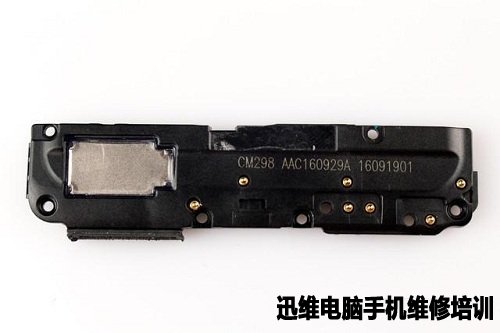

  取下音腔box、天线支架背面。

360N4S智能手机拆机图解
图41 360N4S智能手机拆机

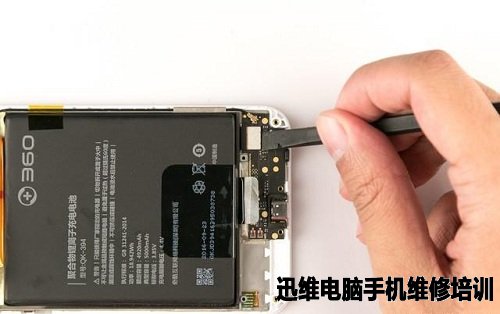

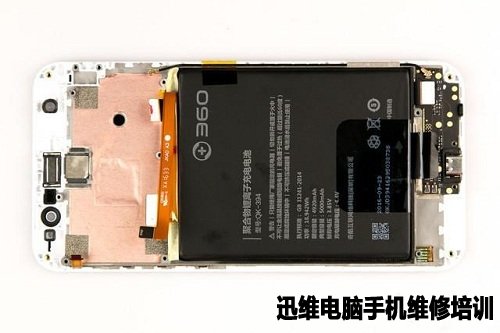

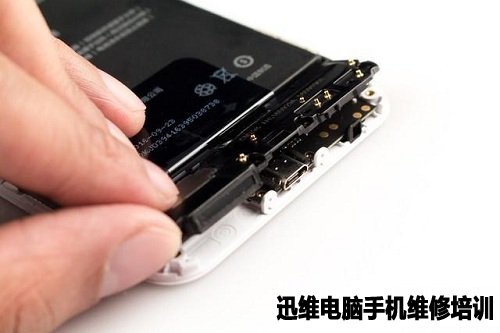

  取下扬声器模块之后,还剩下底部的PCB,首先断开与其相连的排线btb以及同轴线。

360N4S智能手机拆机图解
图42 360N4S智能手机拆机

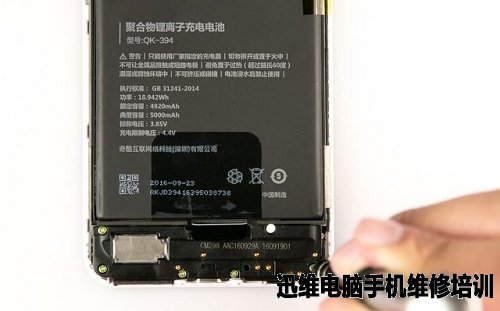

  然而,小板底部pcb背面的胶水很强,需要加热软化,所以和电池一起加热后取下。在电池的下方有一个透明提手,很明显是用来分离电池的。但是我觉得还是加热后在拆拉更为容易。

360N4S智能手机拆机图解
图43 360N4S智能手机拆机

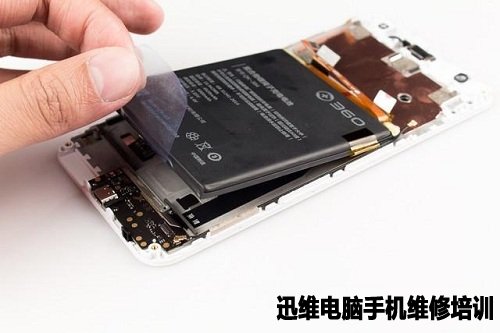

  用风枪加热后便可以轻松拉起拉带取下电池。

360N4S智能手机拆机图解
图44 360N4S智能手机拆机

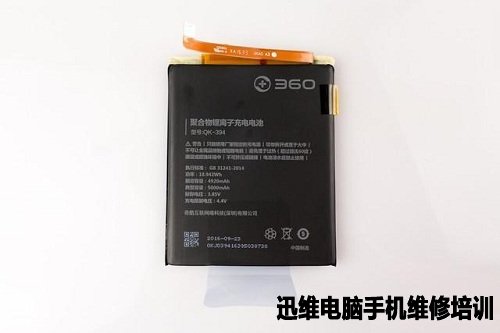

  这块电池容量5000mAh,18.94Wh,充电限制电压4.4v,支持快充。

360N4S智能手机拆机图解
图45 360N4S智能手机拆机

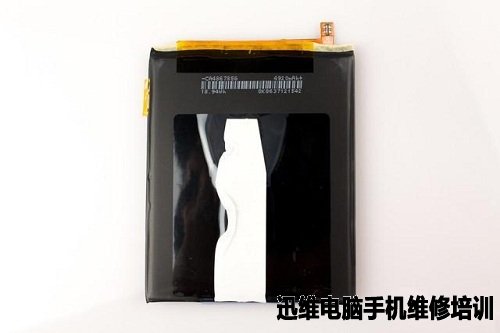

  别面可以看到粘贴的粘胶。

360N4S智能手机拆机图解
图46 360N4S智能手机拆机

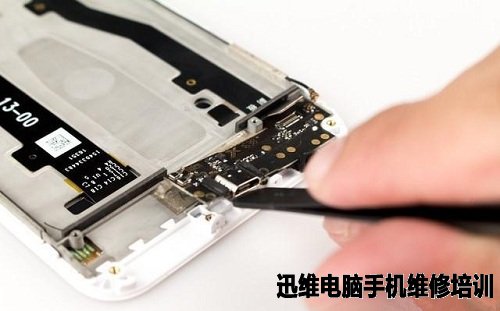

  小板加热后使用绝缘撬棒小心翘起便可以取下。

360N4S智能手机拆机图解
图47 360N4S智能手机拆机

  取出后的小板正面,底部PCB上集成了Micro USB数据接口。

360N4S智能手机拆机图解
图48 360N4S智能手机拆机

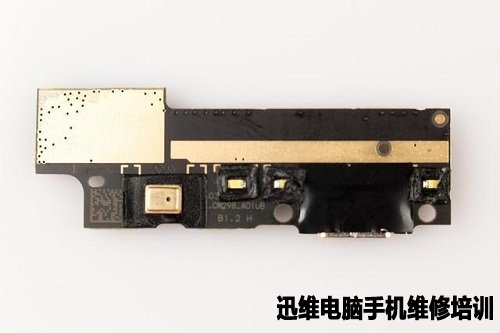

  取出后的小板反面,麦克风以及天线的触点。

360N4S智能手机拆机图解
图49 360N4S智能手机拆机

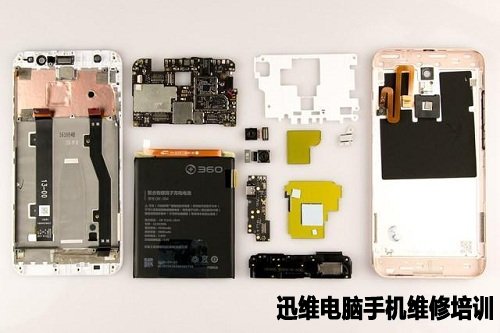

  集合图:

360N4S智能手机拆机图解
图50 360N4S智能手机拆机
