vivo智能手机x6plus拆机 解剖其内“心”

更新时间:2015-12-29 10:44:22

  vivo智能手机x6plus在12月14日正式开售,其外观采用全金属一体化设计机身,背部是流行的三段式设计,超窄边框,将提供金、银、玫瑰金三种配色这款产品中的一个亮点就是使用了全球首发的ES9028Q2M+ES9603Q组合的音频芯片。因此得到此手机后,便迫不及待的想要一窥其强大内“心”接下来一睹vivo智能手机x6plus的风采吧

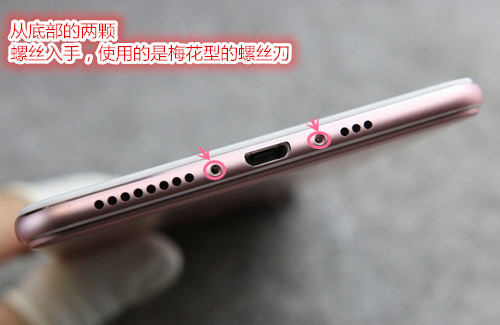

  1、vivo智能手机x6plus拆解的第一步和iPhone有点相似,都是从底部的两颗螺丝入手,使用的是梅花型的螺丝刀。

vivo智能手机x6plus拆机 解剖其内“心”
图一vivo智能手机x6plus拆机

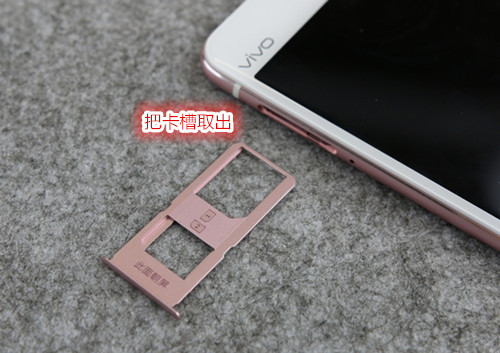

  2、当然不要忘记把卡槽取出。

vivo智能手机x6plus拆机 解剖其内“心”
图二vivo智能手机x6plus拆机

  3、使用吸盘把屏幕吸起来,金属后盖通过卡扣和前面板固定,需要小心处理。

vivo智能手机x6plus拆机 解剖其内“心”
图三vivo智能手机x6plus拆机

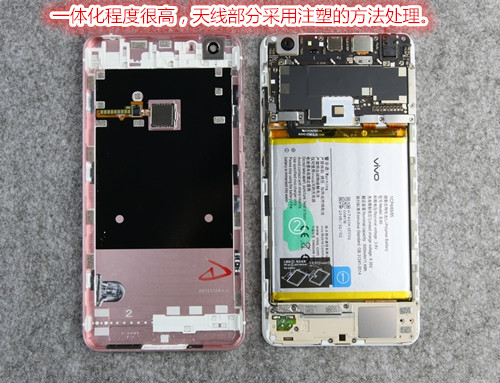

  4、让后盖分体以后可以看到后盖的确采用了全金属的设计,一体化程度很高,天线部分采用注塑的方法处理。

vivo智能手机x6plus拆机 解剖其内“心”
图四vivo智能手机x6plus拆机

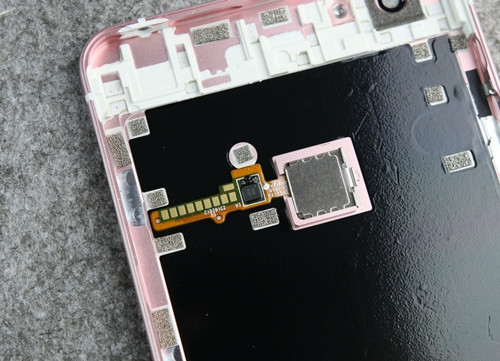

  5、比较特别的是,后盖上的按压式指纹识别直接采用金属触点连接,并没有排线,这样一定程度上方便了后盖的拆卸(不过后盖的卡扣非常紧,拆卸难度很高)。

vivo智能手机x6plus拆机 解剖其内“心”
图五vivo智能手机x6plus拆机

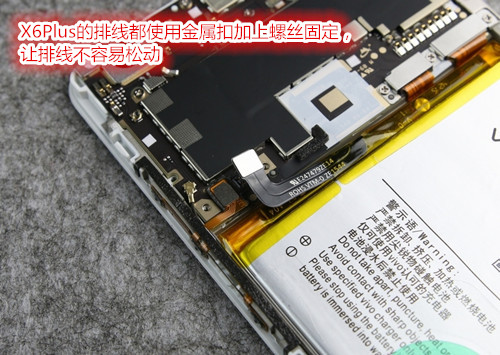

  6、为了安全,在进一步拆卸之前,当然是把电源断开,vivo智能手机X6Plus的排线都使用金属扣加上螺丝固定,让排线不容易松动,从可靠性来考虑的确是很出色的,不过也会增加了手机本身的重量。

vivo智能手机x6plus拆机 解剖其内“心”
图六vivo智能手机x6plus拆机

  7、通过电池上的胶贴把电池取出,电池采用双面胶粘贴,拉起的时候需要注意用力。

vivo智能手机x6plus拆机 解剖其内“心”
图七vivo智能手机x6plus拆机

  8、电池使用的是锂聚合物电池,容量3000mAh。

vivo智能手机x6plus拆机 解剖其内“心”
图八vivo智能手机x6plus拆机

  9、接下来把屏幕和底部小板的排线分离,排线依然使用了金属扣和螺丝固定,用料十足。

vivo智能手机x6plus拆机 解剖其内“心”
图九vivo智能手机x6plus拆机

  10、依次把同轴线和按键的排线撬开。

vivo智能手机x6plus拆机 解剖其内“心”
图十vivo智能手机x6plus拆机

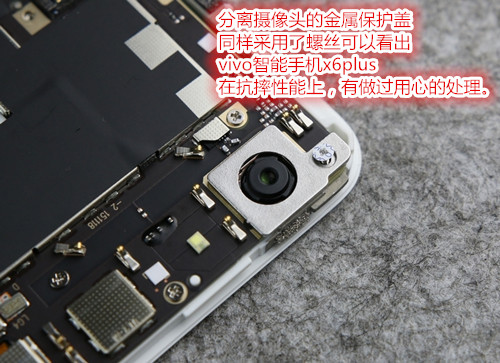

  11、分离摄像头的金属保护盖,同样采用了螺丝,螺丝盖上有易碎贴,(破坏等于放弃保修)固定,可以看出vivo智能手机x6plus在抗摔性能上,有做过用心的处理。

vivo智能手机x6plus拆机 解剖其内“心”
图十一vivo智能手机x6plus拆机

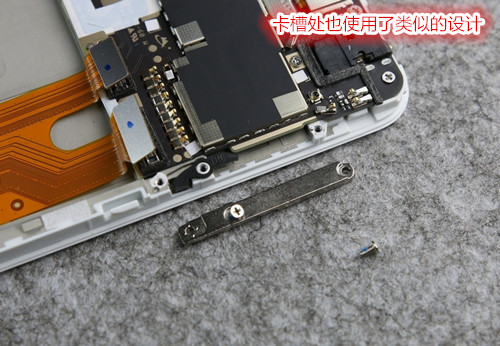

  12、卡槽处也使用了类似的设计。

vivo智能手机x6plus拆机 解剖其内“心”
图十二vivo智能手机x6plus拆机

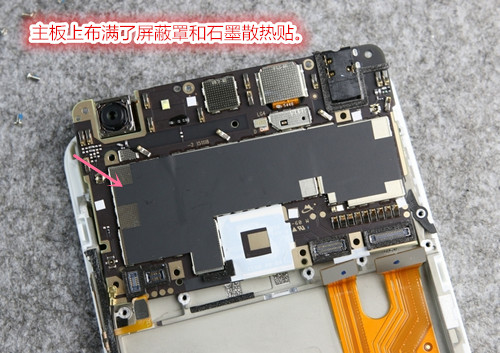

  13、可以看主板上布满了屏蔽罩和石墨散热贴。

vivo智能手机x6plus拆机 解剖其内“心”
图十三vivo智能手机x6plus拆机

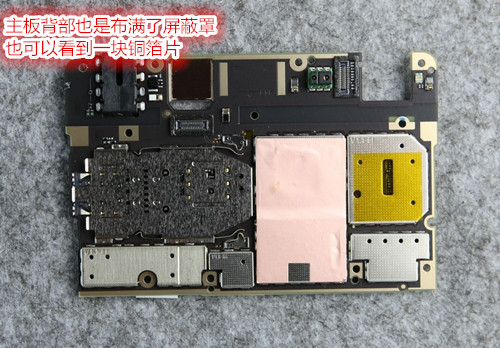

  14、主板背部也是布满了屏蔽罩,也可以看到一块铜箔片,下方是SoC和闪存芯片,用于给这两个发热大户传导热量。

vivo智能手机x6plus拆机 解剖其内“心”
图十四vivo智能手机x6plus拆机

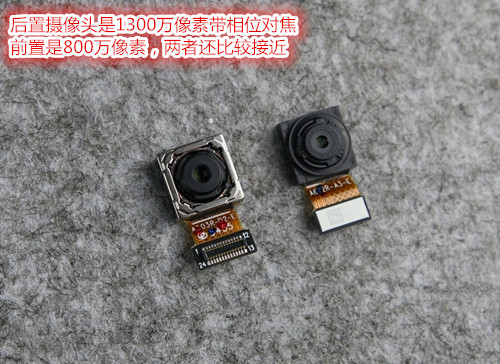

  15、vivo智能手机x6plus的后置摄像头是1300万像素带相位对焦,前置是800万像素,所以从大小来看两者还比较接近。

vivo智能手机x6plus拆机 解剖其内“心”
图十五vivo智能手机x6plus拆机

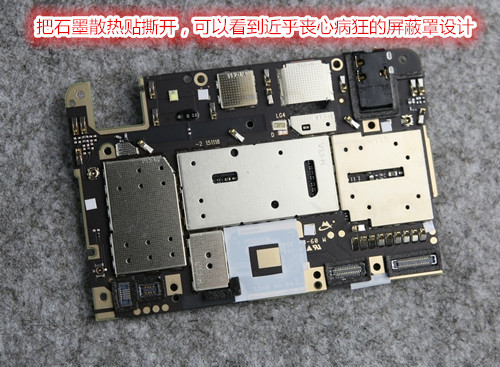

  16、把石墨散热贴撕开,可以看到近乎丧心病狂的屏蔽罩设计,这样做法估计是为了HiFi系统服务,让它能受到尽量少的干扰。

vivo智能手机x6plus拆机 解剖其内“心”
图十六vivo智能手机x6plus拆机

  17、撕开SoC的铜箔片,可以看到SoC上有粉红色的硅脂,用于导热。

vivo智能手机x6plus拆机 解剖其内“心”
图十七vivo智能手机x6plus拆机

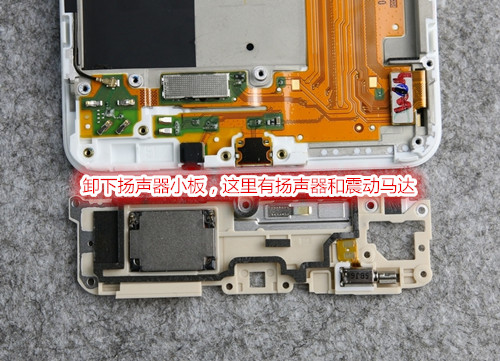

  18、接下来卸下扬声器小板,这里有扬声器和震动马达。

vivo智能手机x6plus拆机 解剖其内“心”
图十八vivo智能手机x6plus拆机

  19、vivo智能手机X6Plus的屏蔽罩是焊死在主板上的,我们需要使用热风枪加热才能把它们卸下(这是铁了心的不想我们拆手机啊)。

vivo智能手机x6plus拆机 解剖其内“心”
图十九vivo智能手机x6plus拆机

  20、卸下屏蔽罩以后整块主板都显得清爽了很多,这一面有我们最感兴趣的音频芯片。

vivo智能手机x6plus拆机 解剖其内“心”
图二十vivo智能手机x6plus拆机

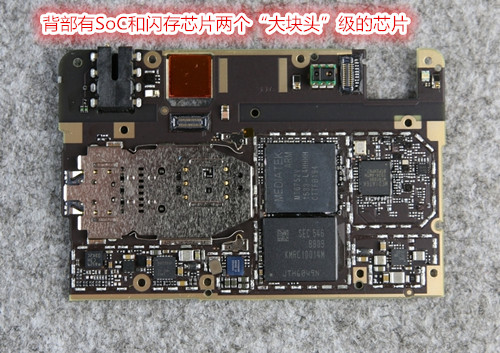

  21、背部有SoC和闪存芯片两个“大块头”级的芯片,接下来是最主要的芯片部分的介绍:

vivo智能手机x6plus拆机 解剖其内“心”
图二十一vivo智能手机x6plus拆机

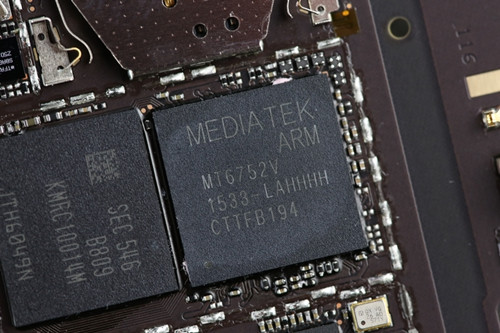

  22、vivo智能手机x6plus的“大脑”,MTK的MT6752,八核Cortex-A53 1.7GHz,是一款64位的SoC,28nm HPM工艺制造,搭配Mali-T760MP2的图形处理器。另外在SoC下还封装着4G的内存芯片。

vivo智能手机x6plus拆机 解剖其内“心”
图二十二vivo智能手机x6plus拆机

  23、三星的KMRC10014M-B809闪存芯片,容量64G。

vivo智能手机x6plus拆机 解剖其内“心”
图二十三vivo智能手机x6plus拆机

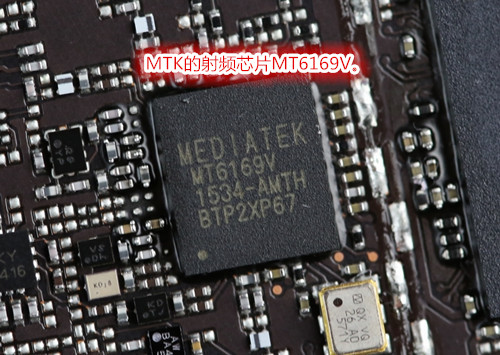

  24、MTK的射频芯片MT6169V。

vivo智能手机x6plus拆机 解剖其内“心”
图二十四vivo智能手机x6plus拆机

  25、NXP的扬声器驱动器IC——TFA9890A。

vivo智能手机x6plus拆机 解剖其内“心”
图二十五vivo智能手机x6plus拆机

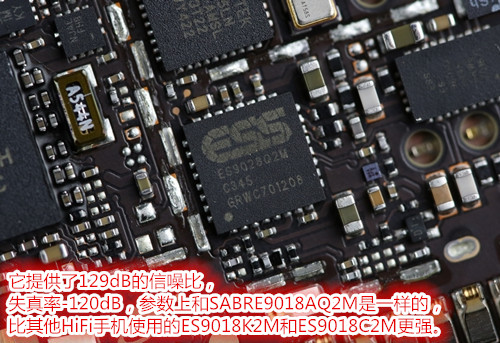

  26、我们这次拆解最想看到的一颗芯片,ESS的ES9028Q2M,是ES9028系列的首款芯片,X6Plus也是全球首发这款芯片的产品,它提供了129dB的信噪比,失真率-120dB,参数上和SABRE9018AQ2M是一样的,比其他HiFi手机使用的ES9018K2M和ES9018C2M更强。从封装看是和SABRE9018AQ2M一样的QFN封装。

vivo智能手机x6plus拆机 解剖其内“心”
图二十六vivo智能手机x6plus拆机

  27、SABRE9018AQ2M拆解图,采用QFN封装

vivo智能手机x6plus拆机 解剖其内“心”
图二十七vivo智能手机x6plus拆机

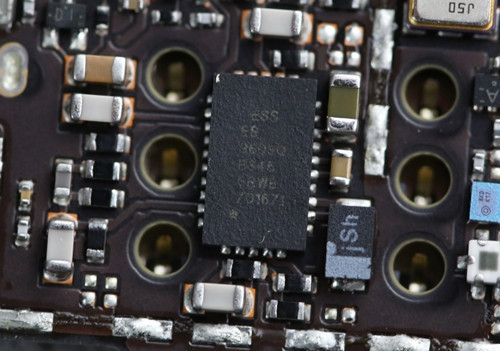

  28、同样来自ESS的ES9603Q运放芯片,同样是全球首发,性能和参数暂时还未公布。

vivo智能手机x6plus拆机 解剖其内“心”
图二十八vivo智能手机x6plus拆机

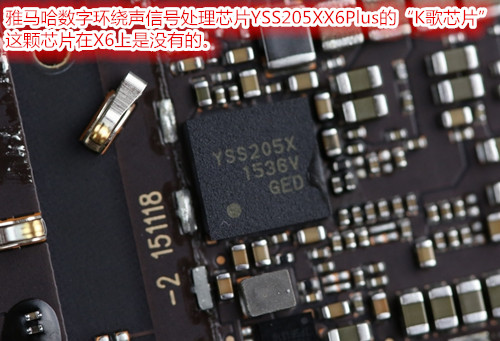

  29、雅马哈数字环绕声信号处理芯片YSS205X,X6Plus的“K歌芯片”,这颗芯片在vivo智能手机X6上是没有的。

图二十九vivo智能手机x6plus拆机

  30、MTK的MT6625LN多功能芯片,集成蓝牙、WiFi、GPS、FM等功能。

图三十vivo智能手机x6plus拆机

  31、集合图

图三十一vivo智能手机x6plus拆机

  vivo智能手机 X6/Plus 分别采用 5.5 英寸及 5.7 英寸触控屏,均支持 2K 分辨率及 3D Touch,搭载联发科 Helio X20 十核处理器,4GB RAM,32GB ROM,或提供 128GB ROM 高配版本,前置 1300 万像素,后置摄像头则采用 2100 万像素的索尼 IMX300 传感器,支持指纹识别 (后置) ,支持双引擎闪充,支持 HiFi。内置 4000 毫安时大容量电池,运行 Android 5.1 系统。vivo智能手机x6plus做工很优秀,主板工整,主板上有多处有屏蔽罩且贴有石墨散热贴,相信这和手机本身的HiFi系统设计有一定的关系。
