西数250G硬盘固件区有坏道恢复数据案例

更新时间:2016-06-17 09:51:50


  型号:西数250G硬盘

  故障:固件区有坏道,检测不到硬盘,重要数据丢失。

  一个开淘宝店客户的一款西数250G的硬盘,急需恢复里面的数据,据客户描述,硬盘是突然就坏了,就检测不到了,里面有很重要的淘宝店铺装修的资料,还有进货出货的流水账等。重要数据丢失了,客户心情很不好,非常焦急,想客户之所想,急客户之所急,抓紧马上开动电脑,想办法给客户恢复数据。下面给大家分享西数250G硬盘固件区有坏道恢复数据过程,供大家参考学习。


  西数250G硬盘数据恢复方法/步骤:

  在【硬盘装入】对话框中,【硬盘设置】选择【ROYL系列】,【固件读取方式】选择【低速】,并且可以看到在状态信息栏和错误信息栏的显示,跟PC3000和MHDD上的一样。如图:

西数250G硬盘数据恢复 图1
西数250G硬盘数据恢复 图1

  将客户盘先连接到西数专修上修复好固件,然后,在不断电源的情况下,切换数据线,转到主板SATA接口复制数据。如图:

西数250G硬盘数据恢复 图2
西数250G硬盘数据恢复 图2

  接好数据线,给西数盒子供电,给硬盘通电,等待硬盘就绪。

  注意:通电后,要等待DRD和DSC同时亮起后,才能进行操作。

西数250G硬盘数据恢复 图3
西数250G硬盘数据恢复 图3

  点击【从硬盘装入】,此时DRQ会不断的闪烁,表示在获取固件区信息,读取ROM信息和硬盘家族信息。

西数250G硬盘数据恢复 图4
西数250G硬盘数据恢复 图4

  从硬盘装入以后,就能获取硬盘的ROM信息和家族信息,如果从硬盘装入完成后,没有认到型号和SN号,表明有固件损坏,而且ATA坏的可能性最大。ATA损坏后,只能用【低速】读取固件,用【高速】的话,读取不了固件,也无法写入。

西数250G硬盘数据恢复 图5
西数250G硬盘数据恢复 图5

  切换到【固件检测】,在右下角的方框内,可以看到,0011模块读取出错的信息,也就是ATA模块损坏了。

西数250G硬盘数据恢复 图6
西数250G硬盘数据恢复 图6

  然后切换到【固件写入】界面,准备写ATA模块。

西数250G硬盘数据恢复 图7
西数250G硬盘数据恢复 图7

  手动找到一个匹配的固件,点击【确定】,进入写固件界面。

西数250G硬盘数据恢复 图8
西数250G硬盘数据恢复 图8

  将0011处前面的选框勾选,同时勾选【主】、【次】(我们这主次都写),并找到固件的路径。如图:

西数250G硬盘数据恢复 图9
西数250G硬盘数据恢复 图9

  可以看到在右侧的上面方框里,提示主本的0011模块写入完成。

西数250G硬盘数据恢复 图10
西数250G硬盘数据恢复 图10

  提示主次都写好了,看来很顺利,中间没有出现异常,也没有报错,写好后再检测一下看看。

西数250G硬盘数据恢复 图11
西数250G硬盘数据恢复 图11

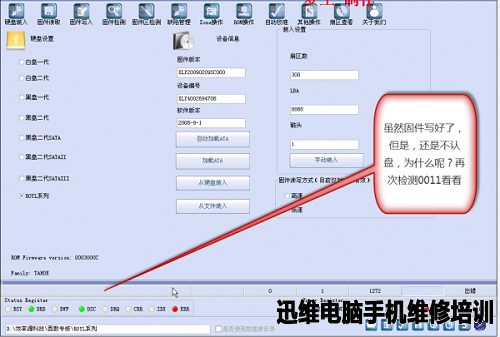

  虽然固件写好了,但还是不认盘,只有再次检测0011模块了。

西数250G硬盘数据恢复 图12
西数250G硬盘数据恢复 图12

  写完ATA以后,检测固件,发现0011依然是坏的,又换了几个固件来写,还是没写好,原因是固件区有坏道,写不进去了,这时想到了效率源的固件装载功能。

西数250G硬盘数据恢复 图13
西数250G硬盘数据恢复 图13

  装载功能有两个菜单,装载的意思是,把ATA模块装入到电路板的缓存,这时候,只要硬盘不断电,就能正常认盘,但是一旦断电,缓存中的ATA就没有了,就又不认盘了。所以,要在不断电的情况下,把硬盘的数据复制出来。

西数250G硬盘数据恢复 图14
西数250G硬盘数据恢复 图14

  先用自动加载ATA功能,但提示自动加载ATA失败,就是没有找到合适的ATA模块,那只有手工加载合适的ATA了。

西数250G硬盘数据恢复 图15
西数250G硬盘数据恢复 图15

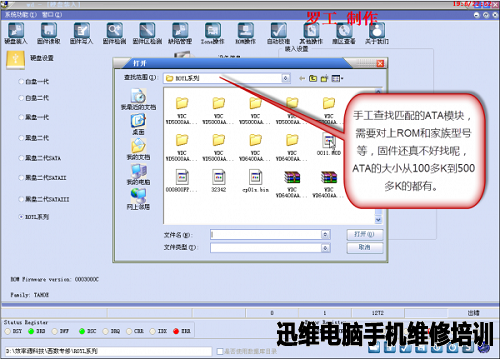

  手工查找匹配的ATA模块,需要对上ROM和家族型号等,ATA的大小从100K到500K左右都有,固件找起来有些麻烦。

西数250G硬盘数据恢复 图16
西数250G硬盘数据恢复 图16

  找到一个匹配的ATA,正在装入缓存中,可以看到菜单变成灰色,表示加载中。

西数250G硬盘数据恢复 图17
西数250G硬盘数据恢复 图17

  提示成功,也就是说,已经把ATA模块装入电路板的缓存了,但是在效率源上不会认盘,在电脑上也检测不到这个盘,因为,电路板的缓存里面,已经有完整的固件了,已经能认盘了,要想把数据复制出来,只有在不断电的情况下,切换数据线,就可以在电脑上复制数据了。

西数250G硬盘数据恢复 图18
西数250G硬盘数据恢复 图18

  电源线一开始就接的ATX电源,只要不动它,电源始终都是通的。取走效率源盒子上的数据线,但是要保证电源线不断,否则,硬盘断电,之前的辛苦就白费了,只有再重新装载ATA模块。

西数250G硬盘数据恢复 图19
西数250G硬盘数据恢复 图19

  取走效率源盒子上的数据线以后,在右下角会出现“无硬盘”的提示,这时我们可以不用管效率源上的指示灯和提示信息,只要把硬盘切换到SATA接口,直接复制数据就好了。

西数250G硬盘数据恢复 图20
西数250G硬盘数据恢复 图20

  数据线切换到了SATA接口,可以直接在电脑中认盘了,认到盘以后,只要把数据复制出来就OK了,不过,这个盘依然是坏的,一旦断电,就会不认盘。

西数250G硬盘数据恢复 图21
西数250G硬盘数据恢复 图21

  进入计算机管理界面,目前,看到的磁盘只有一个系统盘,点击扫描硬件的菜单,就可以搜索新接入的客户盘了。

西数250G硬盘数据恢复 图22
西数250G硬盘数据恢复 图22

  可以看到左上角的“正在扫描即插即用硬件…”,表示正在搜索新硬件,查找刚刚接入进来的客户盘。

西数250G硬盘数据恢复 图23
西数250G硬盘数据恢复 图23

  这个就是需要恢复数据的客户盘,是一个西数250G的ROYL家族硬盘。

西数250G硬盘数据恢复 图24
西数250G硬盘数据恢复 图24

  可以看到,一个是我的系统盘,320G的希捷盘;另一个是客户盘,总共有4个区,里面存放了客户很多重要的资料。

西数250G硬盘数据恢复 图25
西数250G硬盘数据恢复 图25

  从红框中可以看到,客户的数据量不多,总共不到20G,很容易就可以复制出来,这样客户的西数硬盘里的数据就完全恢复了!

西数250G硬盘数据恢复 图26
西数250G硬盘数据恢复 图26

  本文作者:迅维ID:罗工SAS
