TF卡数据恢复之无法识别故障维修一例!

  手机存储卡(TF卡)读不出来了!如果你在考虑找个TF卡数据恢复工具软件恢复一下,那你就不要浪费时间了,曾经有一个TF卡摆在我的面前,我一步一步的认真操作打磨、仔细焊接,最后一哆嗦,Flash数据恢复工具无法读取芯片,直接狗带了。下面看看这个存储卡怎么还原:

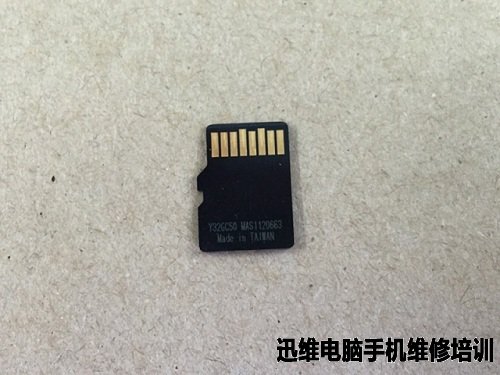

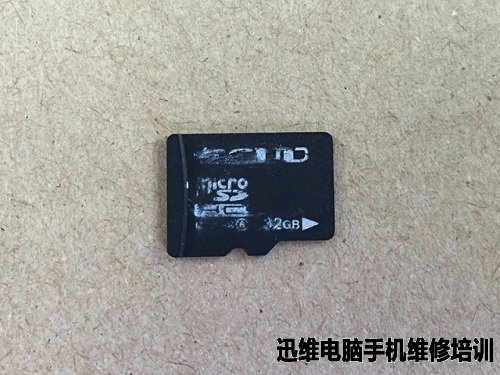

  此卡怎么看都像是个山寨的。

TF卡数据恢复之无法识别故障维修一例!
图1 TF卡数据恢复过程

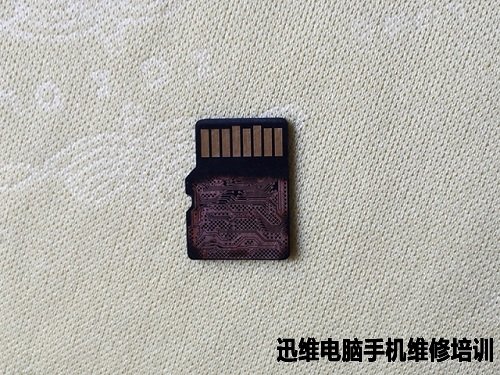

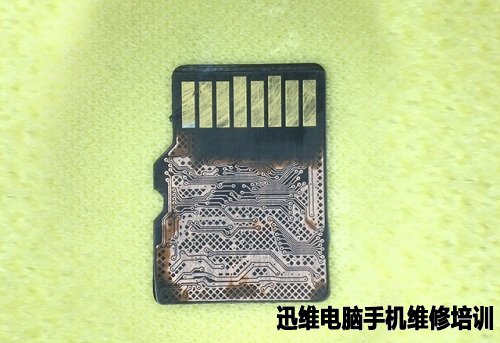

  精雕细琢抛光打蜡,各种手段,最后成这样了。

TF卡数据恢复之无法识别故障维修一例!
图2 TF卡数据恢复过程
TF卡数据恢复之无法识别故障维修一例!
图3 TF卡数据恢复过程
TF卡数据恢复之无法识别故障维修一例!
图4 TF卡数据恢复过程

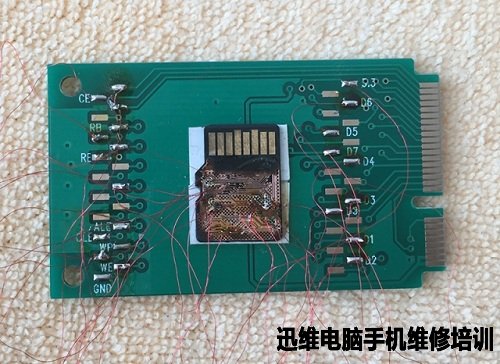

  点灯熬油几个小时,总算完成。

TF卡数据恢复之无法识别故障维修一例!
图5 TF卡数据恢复过程

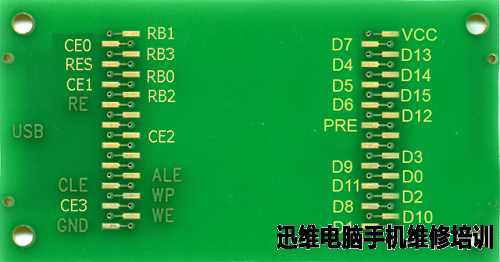

  PCB底板针脚定义图。

TF卡数据恢复之无法识别故障维修一例!
图6 TF卡数据恢复过程
TF卡数据恢复之无法识别故障维修一例!
图7 TF卡数据恢复过程

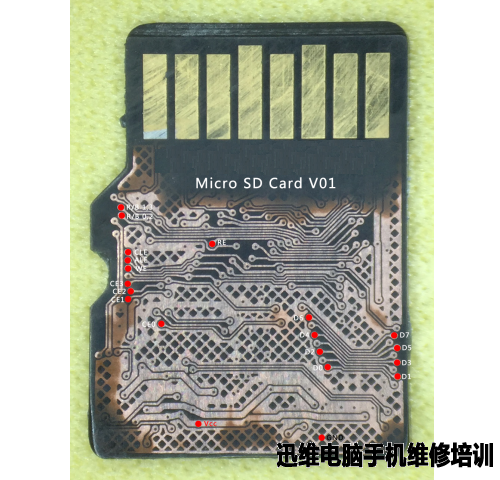

  TF卡针脚定义图。

TF卡数据恢复之无法识别故障维修一例!
图8 TF卡数据恢复过程

  TF卡数据恢复就是这么任性啊!

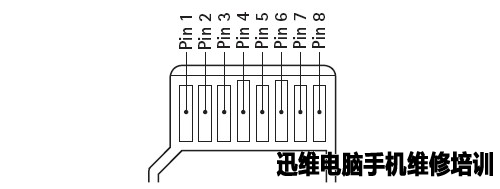

  管脚定义

  SD卡的管脚定义和Micro SD(TF)卡的管脚定义是不一样的。

TF卡数据恢复之无法识别故障维修一例!
图9 TF卡数据恢复过程

  SD卡:1-data3,2-cmd,3-vss,4-vdd,5-clk,6-vss,7-data0,8-data1,9-data2.

  TF卡(SD模式):1-data2,2-data3,3-cmd,4-vdd,5-clk,6-vss,7-data0,8-data1

  TF卡(SPI模式):1-rsv,2-cs,3-di,4-vdd,5-sclk,6-vss,7-do,8-rsv
