西数USB加密硬盘原生USB接口无法拷贝数据怎么办?

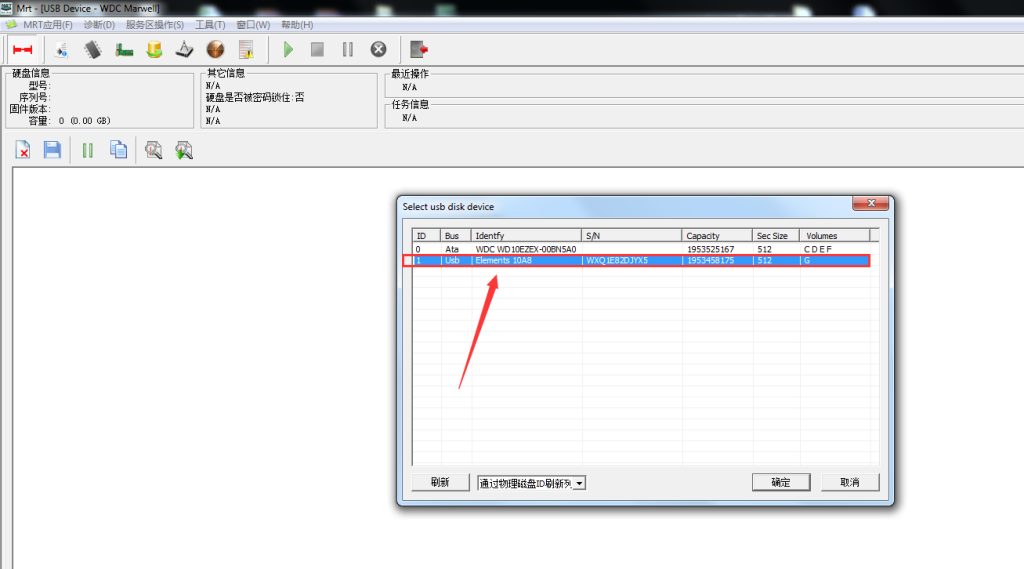

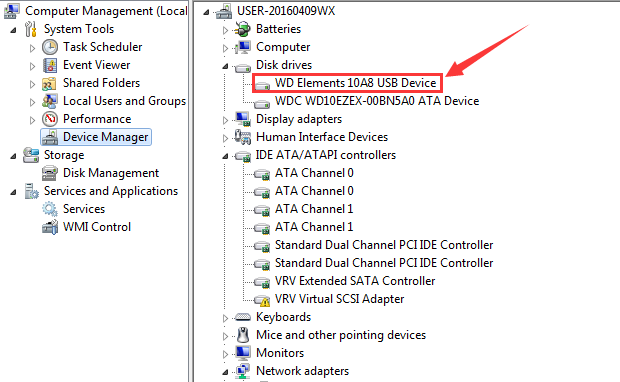

  目前西数移动硬盘基本都是USB2.0或者USB3.0的接口,如果我们想要获取到硬盘中存储的数据,是需要使用一根USB线的,USB线一端连接在硬盘上,另一端连接在电脑USB端口。在MRT软件中,我们也有专门的西数USB程序—WDC Marvell USB。使用WDC Marvell USB程序的基本要求是操作系统能够检测到该西数USB硬盘。当硬盘连接到电脑主机后,该硬盘必须能够在“磁盘管理”中被检测到。如果未能检测到该硬盘,我们无法通过USB程序进行操作。

西数USB加密硬盘数据恢复高级教程
西数USB加密硬盘原生USB接口无法拷贝数据怎么办 图1

西数USB加密硬盘数据恢复高级教程
西数USB加密硬盘原生USB接口无法拷贝数据怎么办 图2

  因为西数USB盘是通过USB线直接和电脑主机进行连接的,也就是说在使用原生USB接口拷贝数据时,我们无法对其进行诸如断电上电、软复位、硬复位、跳过扇区等操作。所以当遇到坏道坏块时,硬盘往往会长时间长忙甚至出现卡死的情况,这在很大程度上会影响镜像的速度和镜像的质量。刚刚提到的例子还是西数USB硬盘能被电脑主机识别到的情况,对于那些在系统上甚至都不能被正常识别的盘,是否意味着就完全没辙了呢?答案当然是否定的。

  当上述情况发生时,我们可以尝试去将USB接口转换成SATA接口,这样就可以将硬盘连接到MRT硬件卡上。对于有坏块的盘,我们可以在DE中设置错误处理;对于不能认盘的硬盘,我们也可以先进行固件级别的维修然后再进行数据恢复。

一、如何将USB接口转换成SATA接口

第一种方法是直接更换PCB印刷电路板:

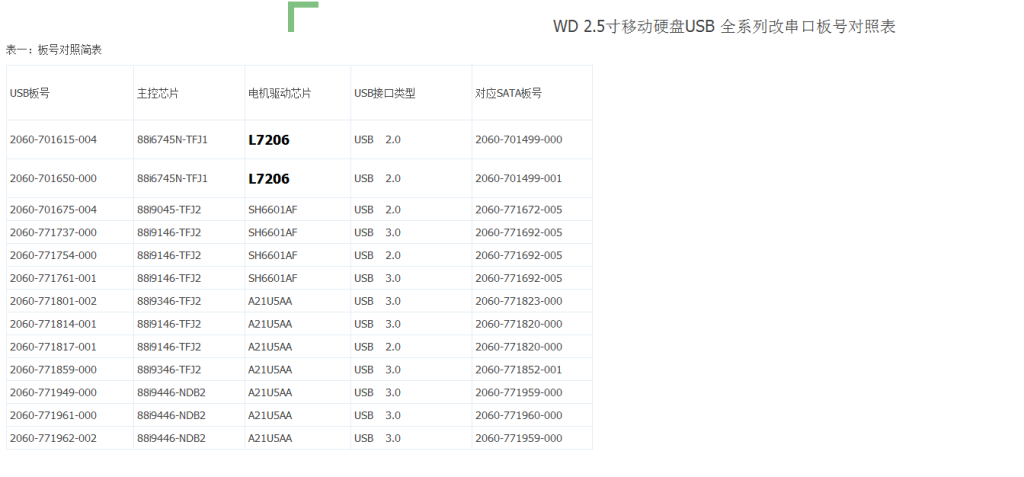

直接更换PCB板,首先要找到USB板对应的SATA板,WD 2.5寸移动硬盘改SATA板板号对照表见下图:

西数USB加密硬盘数据恢复高级教程
西数USB加密硬盘原生USB接口无法拷贝数据怎么办 图3

找到主控MPU芯片相同的对应SATA电路板后,我们需要将USB电路板上的ROM芯片拆焊下来,焊接到SATA电路板上;或者在将USB电路板上的ROM芯片拆下后,用编程器读取ROM芯片内容并保存,然后通过软件将保存的ROM信息刷写到SATA板的芯片中。最后我们将SATA板用螺丝上好即可。

第二种方法不直接换板,但是要飞线:

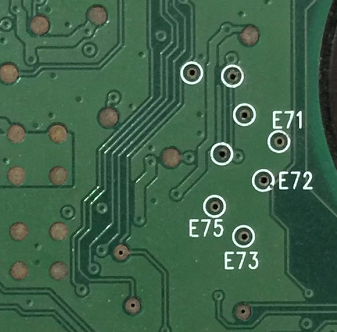

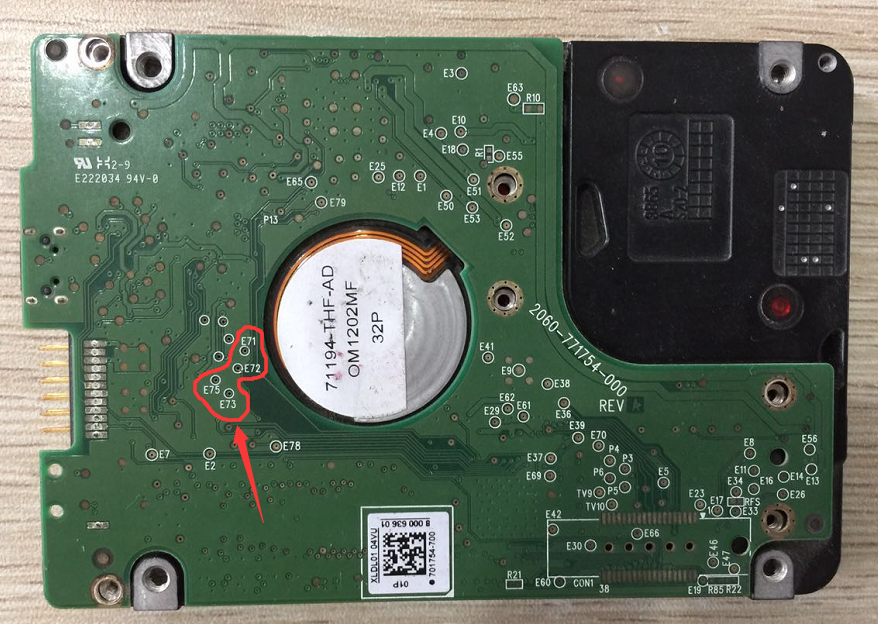

飞线前,我们首先要确定USB印刷电路板上的四个点,它们分别是E71、E72、E73和E75。这四个点在电路板上的针脚是属于数据接口针脚。如图所示:

西数USB加密硬盘数据恢复高级教程
西数USB加密硬盘原生USB接口无法拷贝数据怎么办 图4

西数USB加密硬盘数据恢复高级教程
西数USB加密硬盘原生USB接口无法拷贝数据怎么办 图5

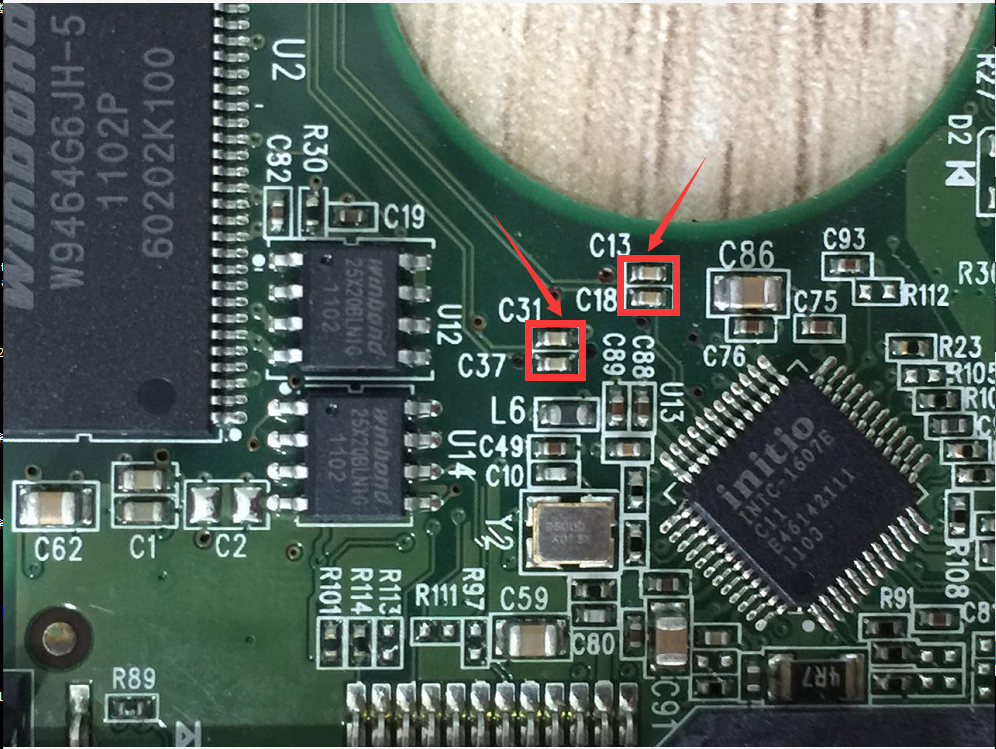

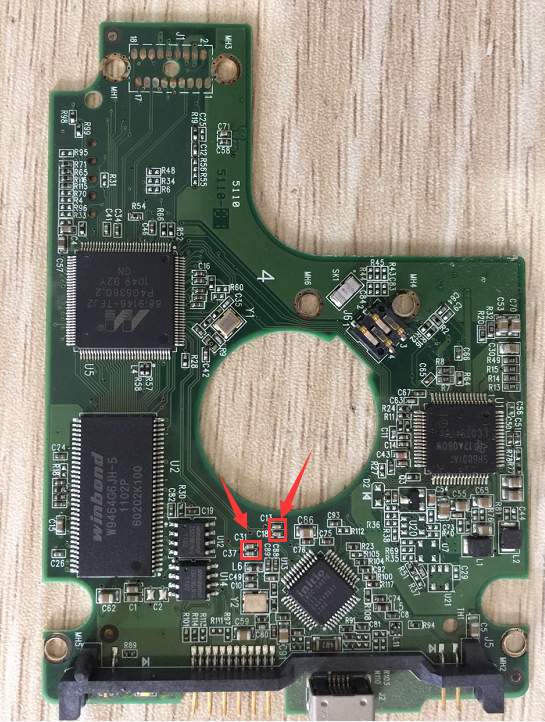

接着,我们要卸下电路板,然后将这四个点对应的四个电容用热风枪从印刷电路板上移除。这四个电容的位置如图所示:

西数USB加密硬盘数据恢复高级教程
西数USB加密硬盘原生USB接口无法拷贝数据怎么办 图6

西数USB加密硬盘数据恢复高级教程
西数USB加密硬盘原生USB接口无法拷贝数据怎么办 图7

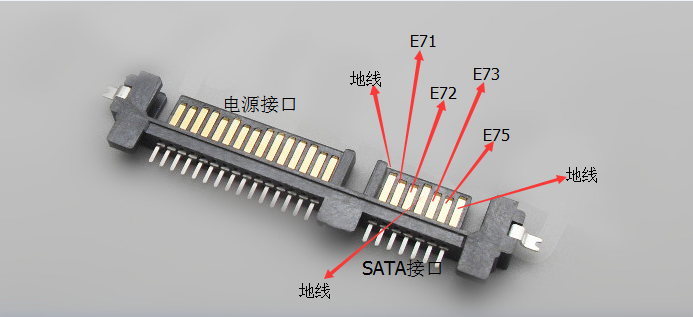

接着我们需要一个SATA数据接口,一个SATA数据接口有七根针脚,其中最长的三根针脚是接地线的,剩余的四根针脚是数据接口针脚,其中2针对应的是E71, 3针对应的是E72,5针对应的是E73,6针对应的是E75。如下图所示:

西数USB加密硬盘数据恢复高级教程
西数USB加密硬盘原生USB接口无法拷贝数据怎么办 图8

最后,我们用数据线将这些对应的针脚焊接到一起,数据就可以正常的传输了,至此飞线工作就大功告成了。

西数USB加密硬盘数据恢复高级教程
西数USB加密硬盘原生USB接口无法拷贝数据怎么办 图9



二、如何使用MRT恢复西数USB加密硬盘的数据

  我们都知道,WD Security是西数设计的一种加密安全锁,这个安全锁只能在移动硬盘如My Passport, My Book等上被支持。这些具有加密功能的便携式USB硬盘的PCB板上都有一个加密芯片,所以硬盘上的数据是处于一种被加密的状态的,也就是说,当我们把接口从USB转换成SATA后,读取出来的数据也是被加密的状态。这种情况下,我们就需要使用到MRT软件中的USB硬盘解密功能。

USB硬盘解密功能,在MRT中出现的位置:

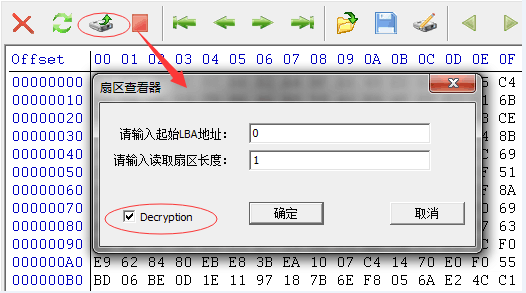

  1.WD专修工具中的 [工具 -> 硬盘扇区查看器]功能中,使用硬盘扇区查看器查看新扇区时,对话框界面上有一个[Decryption]按钮,点击按钮,弹出设置解密选项的界面,设置完毕后,解密功能生效,然后查看扇区时就能看到解密后的数据。

西数USB加密硬盘数据恢复高级教程
西数USB加密硬盘原生USB接口无法拷贝数据怎么办 图10

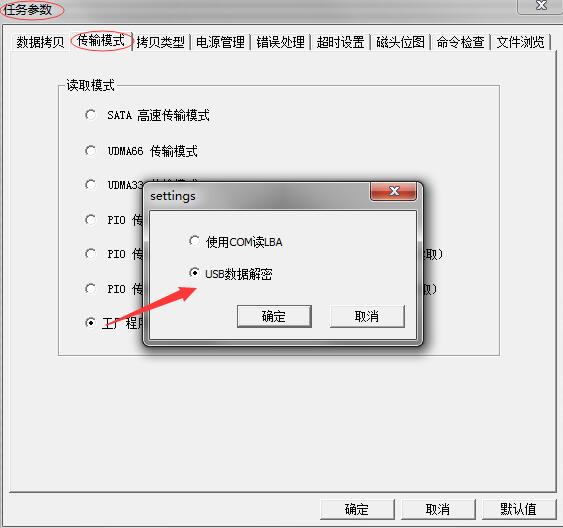

  2.数据恢复工具[Data Explorer]中,如果在[任务参数]的[传输模式]中,选中工厂程序读取模式,然后选择[USB数据解密],那么在数据拷贝以及文件系统展开时,看到的数据就是解密之后的数据了。

西数USB加密硬盘数据恢复高级教程
西数USB加密硬盘原生USB接口无法拷贝数据怎么办 图11

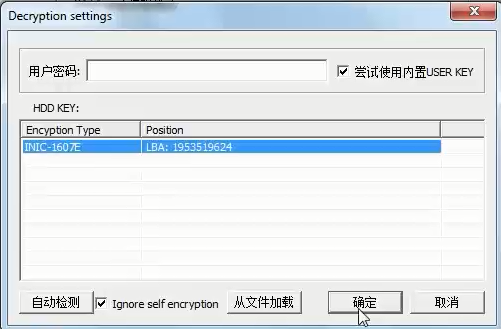

USB硬盘解密设置选项说明:

西数USB加密硬盘数据恢复高级教程
西数USB加密硬盘原生USB接口无法拷贝数据怎么办 图12

  这里的设置并不是很复杂,有一个用户密码框,如果用户设置过密码,填在这里即可,如果没有设置密码,可以不用填。

  用户密码框右边有一个尝试使用内置USER KEY,默认会勾上,如果没填用户密码,这里最好勾上。

  HDD KEY列表,USB硬盘的加密系统在硬盘上存储了EDEK数据,解密时,需要获取EDEK数据,然后与用户密码合成一个新的KEY,这样才能解出正确的数据。列表下方有个[自动检测]按钮,点击此按钮,会自动获取EDEK数据,并且保存成文件,下次使用时,可以选择从文件加载。点击自动检测时,如果没有勾选“Ignore self encryption”,会优先检测该种密钥,如果勾选了,会忽略“self encryption”这种类型的的检测。如果用户不知道是否应该勾选“Ignore self encryption”,可以先勾上,然后在扇区查看器上读取0扇区,看看解密出来的内容是否正确。如果不正确,那就取消勾选,再次查看解密的扇区是否正确。也就是说,尝试下各种选项的组合,怎么组合能够正确解密,就用什么选项。以上选项设置完毕后,点击确定即可。如果点击取消表明取消设置。
