　　【机器型号】：iPhone5S

　　【故障现象】：

　　客户送修一台进水机5S，机器进水放一星期左右才拿过来修，当时现象为不开机

　　【维修过程】：

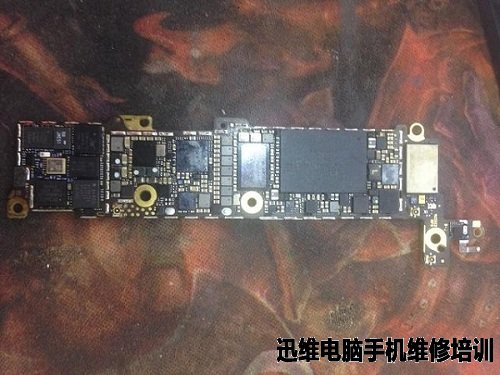

　　拆机观察主板发现多处发霉，首先对主板进行清理，并记下发霉元件的位置。

图1　进水iPhone5S不开机多故障维修

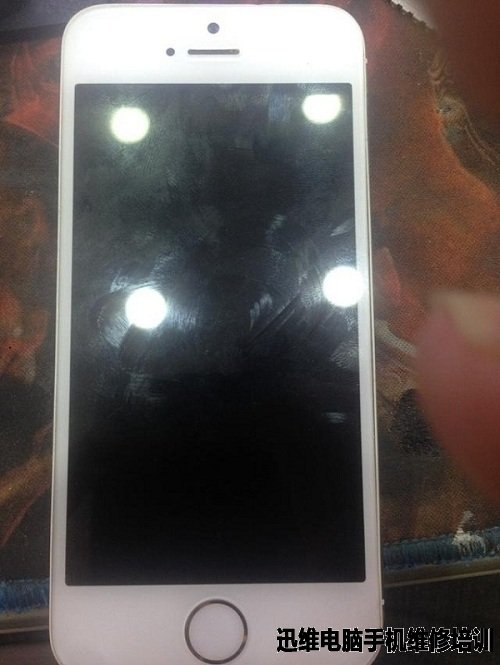

　　清理完成后，测量主板各主大供电有无异常。然后接电源开机加电测试，发现有开机电流，但接上屏之后黑屏无显示，用手电筒照屏仍无显示。

图2　进水iPhone5S不开机多故障维修

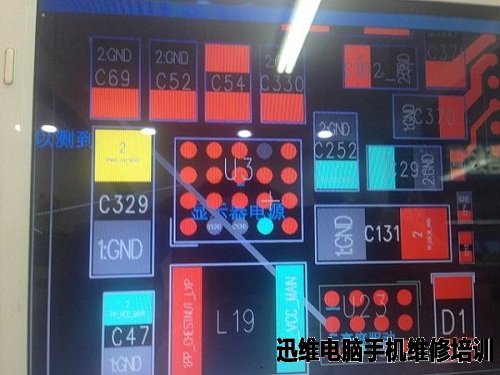

　　初步判断为屏显电路故障，在点位图上分析相关元件，屏供电IC正是发霉元件之一。

图3　进水iPhone5S不开机多故障维修

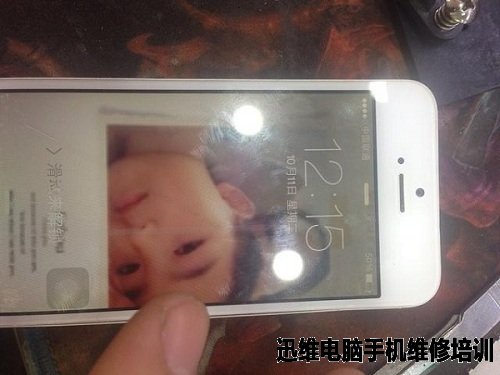

　　更换屏供电IC后亮机，但测试发现屏无法触摸，触摸无反应。

图4　进水iPhone5S不开机多故障维修

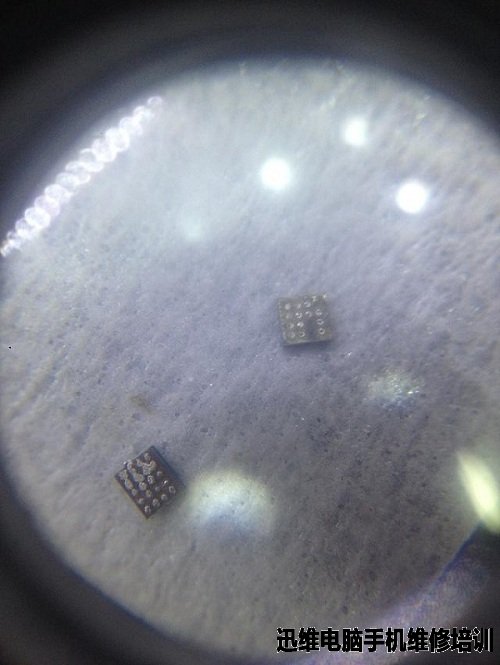

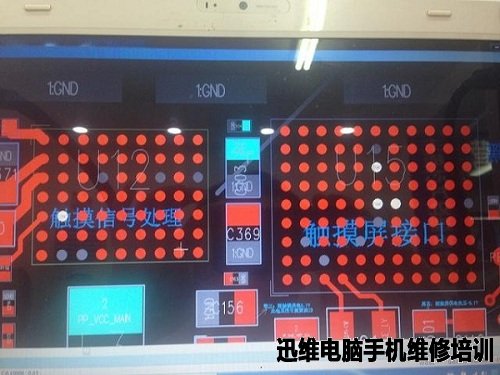

　　处理触摸电路，拆下触摸芯片发现右边触摸有很多霉在锡珠上面，清理后重装触摸芯片。

图5　进水iPhone5S不开机多故障维修

图6　进水iPhone5S不开机多故障维修

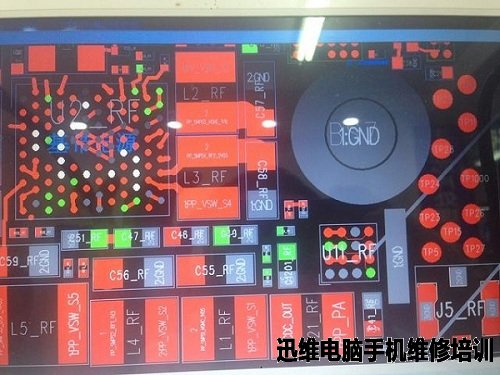

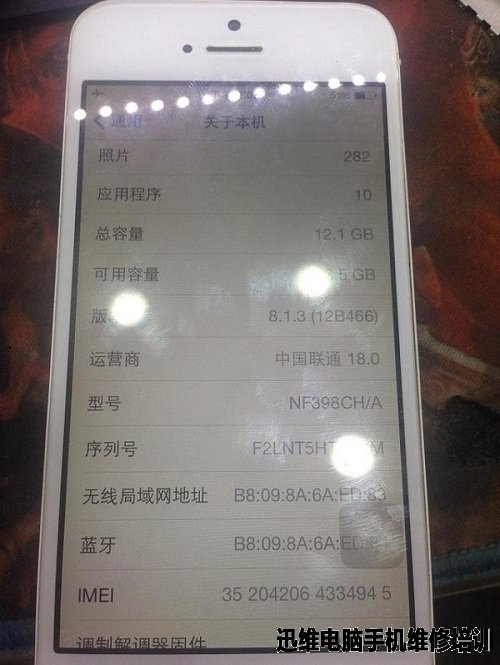

　　触摸正常，进界面测试功能，发现有IMEI但手机无法打112。进水机基带，功放部分易出问题，有IMEI多为功放部分电源故障。

图7　进水iPhone5S不开机多故障维修

　　更换U11_RF后测手机功能。

图8　进水iPhone5S不开机多故障维修

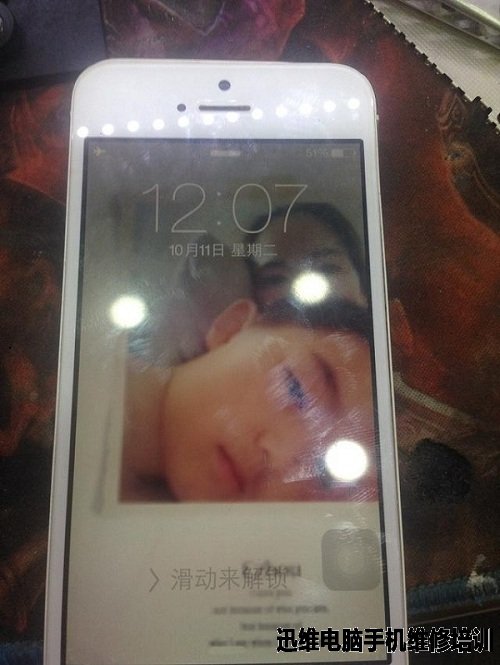

　　手机信号出来了，开数据3G图标也出来，打电话测试机器功能正常。

　　对手机进行漏电测试，观察手机耗电情况，经一天一夜测试，发现待机使用很正常。

　　手机修复完成，下面为换下来的损坏元件。

图9　进水iPhone5S不开机多故障维修
