iPhone6 摔后无服务故障维修案例
机器型号：iPhone6
故障现象：
客户描述说，机器剧烈摔过，换过整套机壳和显示屏，现在经常无服务，正在搜索。有时又能正常使用，信号也正常。
维修思路：
1、摔过的机器考虑虚焊，主板断线；先显微镜观察有无元件丢失。
2、无服务状态，插卡观察设置项，里面有无运营商字样出现。无运营商，查接收前端，有运营商，查对应频段的发射通道（功放电路）。
3、判断出准确的故障点，采取维修方案，修复故障。
维修过程：
主板，去除射频部分屏蔽罩后，显微镜下观察没有元器件丢失，主板无明显变形。

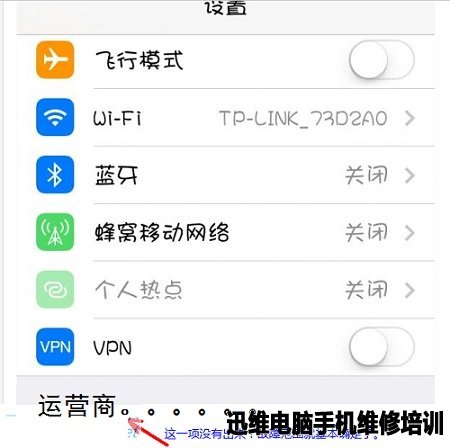

插入手机卡后（不用扣天线），在设置项里观查无运营商字样出现，可以判断接收通道问题，或者接收通道IC工作条件缺失。
iPhone6 摔后无服务故障维修 图1
不出运营商，还有一个特点就是在拨号键盘输入*#06#，不会出现串号，多数基带问题。

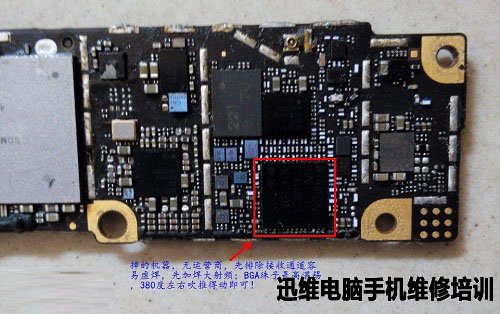

根据以往经验，摔的主板，先加焊大射频IC可以修复一部分不出运营商的故障。
iPhone6 摔后无服务故障维修 图2
加焊了射频后故障还是一样，因为机器正常时，用户说信号完全正常，所以和功放关系不大，可以排除功放、天线开关。

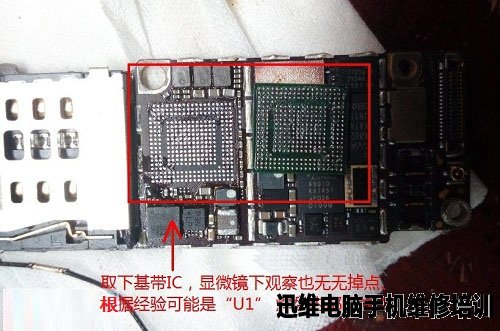

输入*#06#不能出串号，怀疑基带问题比较大，可能是基带焊盘掉点，迅速拆下基带IC。
iPhone6 摔后无服务故障维修 图3
检查后，无掉点，焊盘都完美，继续检查。
将通往功放供电管、天线开关I2C总线这些焊盘的对地阻值测了一遍，发现无异常，一时没有思路了。
仔细回想了下，用户说有时正常、有时无信号，莫非是PCB夹层断线了（是断非断那种）。

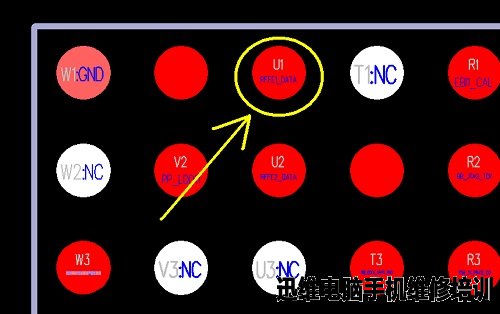

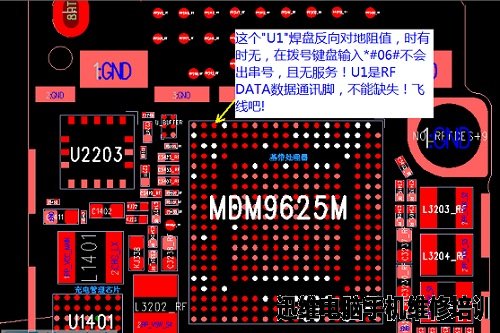

拿起热风枪，整个焊盘加热一遍，趁热测各个通往功放供电管、天线开关I2C总线这些焊盘的对地阻值，发现基带IC“U1”焊盘阻值时有时无，总算找到故障点了。
iPhone6 摔后无服务故障维修 图4
iPhone6 摔后无服务故障维修 图5

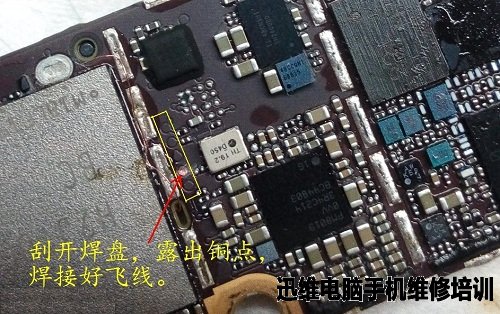

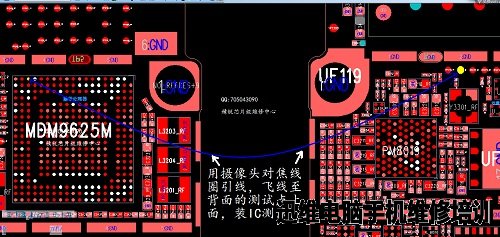

查询图纸，得知该点和背面的一个测试点相通，准备飞线解决。
iPhone6 摔后无服务故障维修 图6

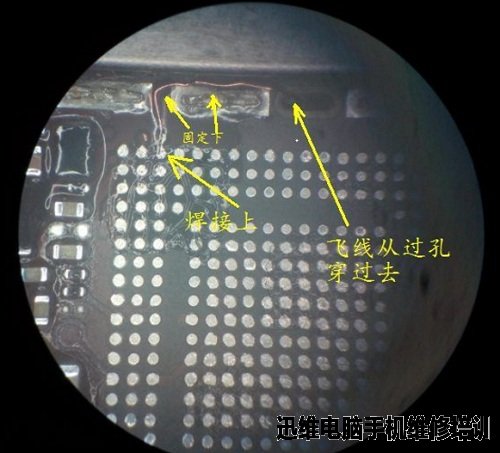

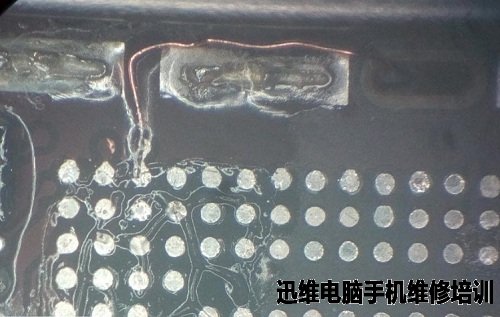

飞好飞线。
iPhone6 摔后无服务故障维修 图7
iPhone6 摔后无服务故障维修 图8
iPhone6 摔后无服务故障维修 图9

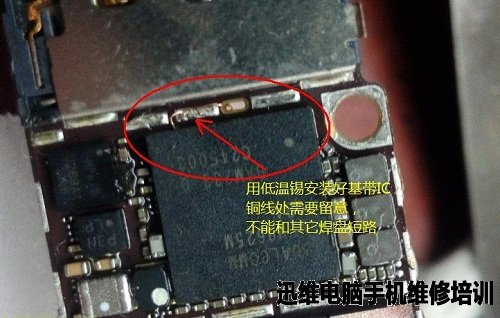

安装好基带IC。
iPhone6 摔后无服务故障维修 图10
测试无短路后，上电开机，在拨号键盘输入*#06#，立马可以出现串号。
iPhone6 摔后无服务故障维修 图11

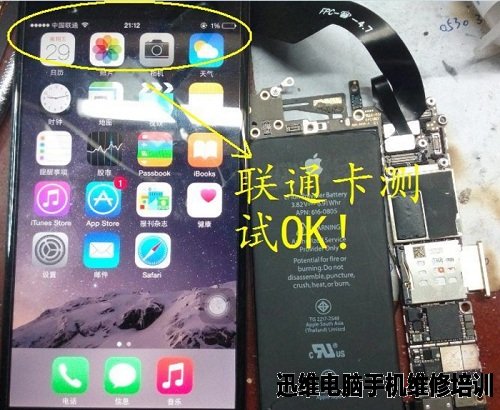

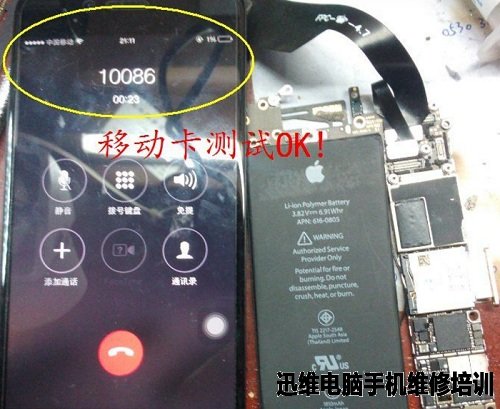

迅速挂上假天线，插入移动卡和联通卡试机，信号均稳定正常！
iPhone6 摔后无服务故障维修 图12
iPhone6 摔后无服务故障维修 图13
总结：
经常无服务、无信号为基带焊盘内部夹层线路受外力作用下，造成接触性断路；表面焊盘完全看不出断线痕迹，只有通过加热或者弯曲主板，才可以通过对地阻值测量出来。
