iPhone6 Plus 无WiFi故障维修
机器型号：iPhone6 Plus
故障现象：无WiFi
维修过程：

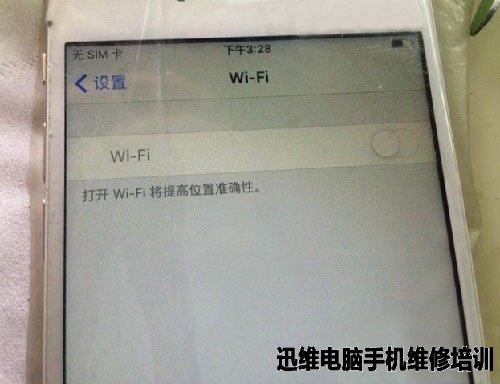

接一台iPhone6 Plus，客户描述没有WiFi，如图所示，按钮是灰色的，“关于手机”里无线局域网地址是未知。
iPhone6 Plus 无WiFi故障维修 图1

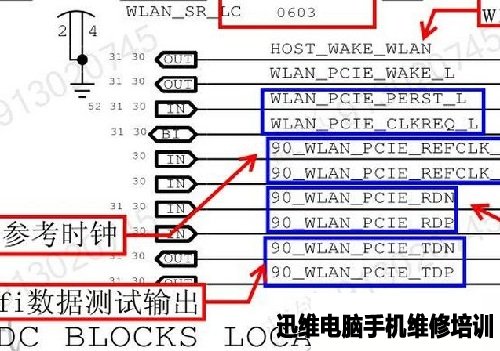

按照一般的思路没WiFi就换WiFi模块，换了还不好就测供电和阻值。经测试，wifi确定是好的，供电和1.8V都有，阻值也正常，关键测量wifi的16~21脚这6个脚。
iPhone6 Plus 无WiFi故障维修 图2

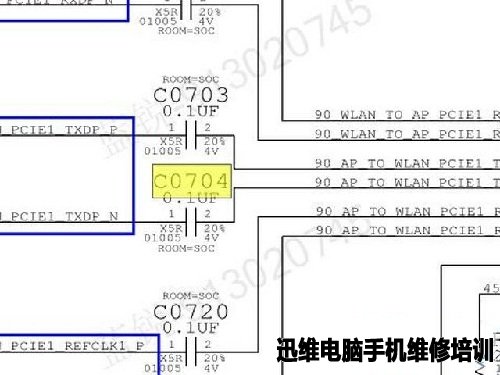

它们是串联一个0.1uf的电容后和CPU通讯的。
iPhone6 Plus 无WiFi故障维修 图3
使用万用表二极管档打阻值是无穷大，可以装上wifi去电容两端打值，用电容档就能测量到电容量0.1uf左右。如果显示电容量为0，那就说明这路有断路。

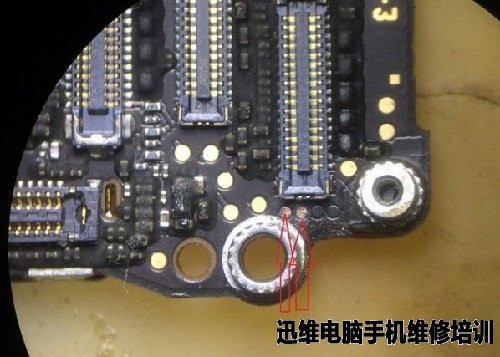

比如这两个测试点是wifi的20，21脚，测量电容数值是0.00，判定有断路。
iPhone6 Plus 无WiFi故障维修 图4

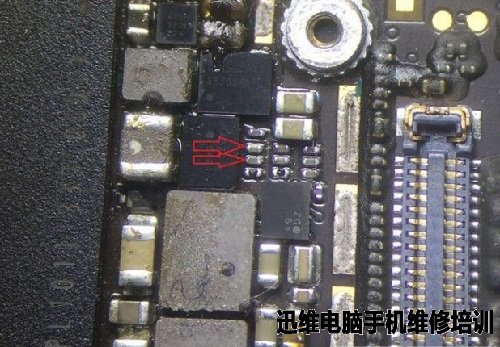

20、21脚通向这两个电容，电容容量正常。电容通向CPU一端有阻值，电容无虚焊，判定电容到测试点中间板层断线。
iPhone6 Plus 无WiFi故障维修 图5

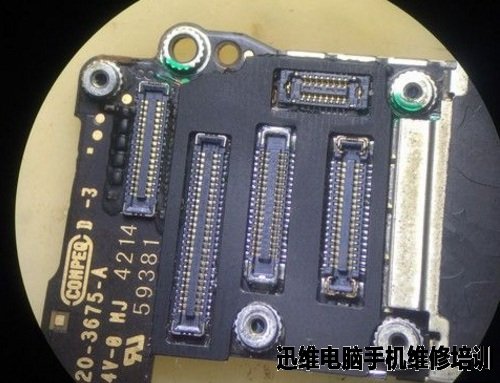

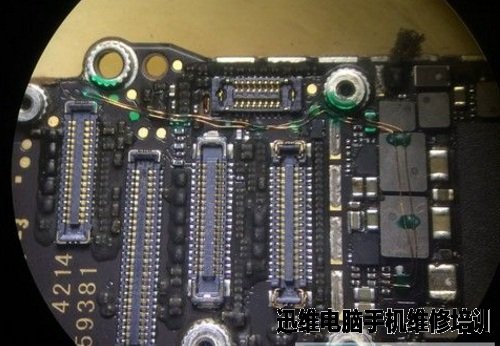

接下来开始飞线，飞线途中应避免屏蔽罩的焊点和其他焊点，无法避免的就涂阻焊绿油。
iPhone6 Plus 无WiFi故障维修 图6

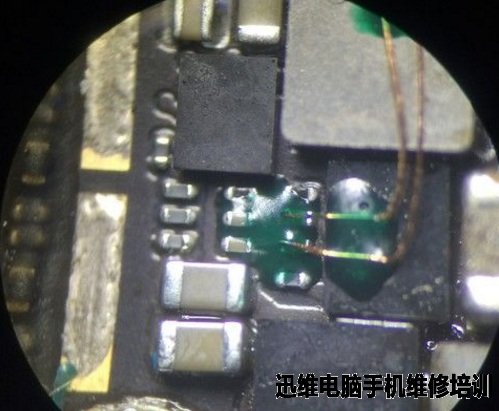

绿油干后也有很好的固定作用。
iPhone6 Plus 无WiFi故障维修 图7
贴回原来的黑纸。
iPhone6 Plus 无WiFi故障维修 图8

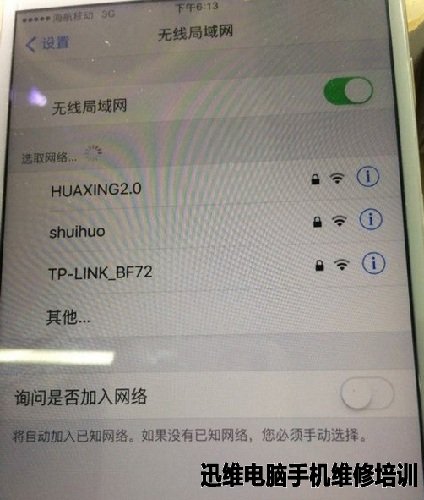

开机测试，信号出来了，由于没有扣wifi天线，所以信号有些弱，扣上天线信号全满。
iPhone6 Plus 无WiFi故障维修 图9
