欢迎交流焊接手机的minUSB充电尾插的经验

更新时间:2017-02-13 16:07:45




  焊接手机的minUSB充电尾插!从这个过程中,得出这样的结论:感觉手机尾插的焊接不是简单的锡焊,可能是我们不知道的一种焊接工艺。

  周末闲来无事,对我闲置的一部中兴U880手机进行手术,这部手机就是因为尾插松动,接触不良,无法充电,更无法与电脑连线传输数据。现将这个过程写出来,大家交流下心得。

  在进行更换尾插时了解了网上各位网友说的方法,有用电烙铁直接焊接的,有用热风焊枪进行的,综合各个建议,我决定采用热风焊枪进行焊接,LZ并且从淘宝上依据手机型号买了排插,很便宜,几毛钱而已。



  死马当作活马医,方案确定,工具齐备,开始行动了

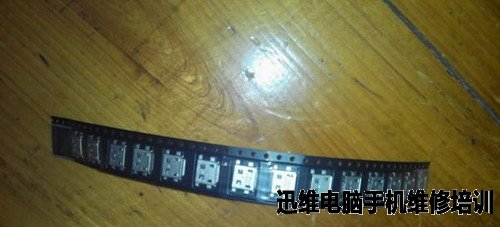

  新尾插急不可耐,旧尾插纹丝不动

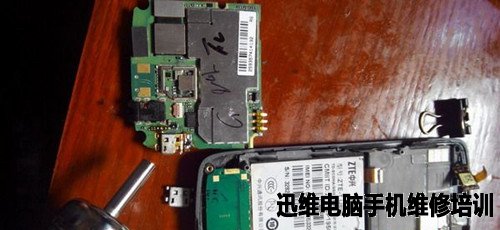

  于是机子拆开了,发现无论我的热风焊枪开到最高,吹多久,原尾插焊盘上像锡的金属硬是不熔化,反复试验几次无果,后又用黄花牌可调温电烙铁去熔化尾插的焊盘,开到最高温度,压在焊盘上,感觉手机整个芯板都快烫软了,尾插的焊盘仍然丝毫未有反应,于是只得作罢,重新合起机子。

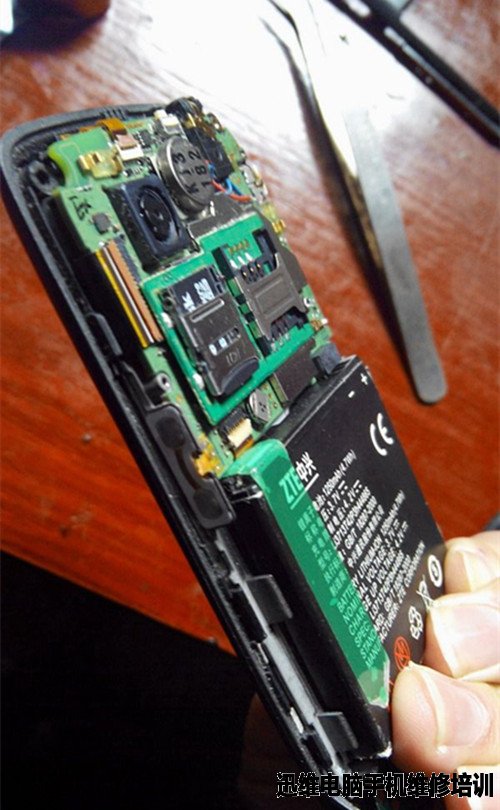

  只得重新合上,可惜侧键的薄膜排线被弄断了

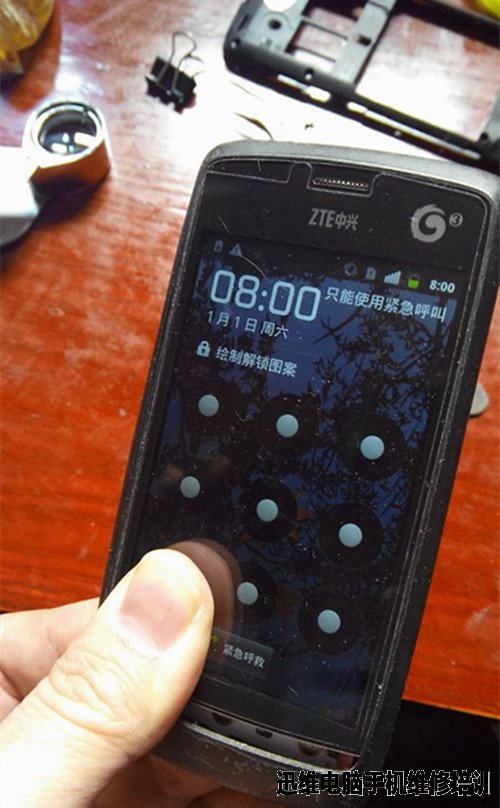

  合上后开机居然还能显示,有点儿意外。

  从这个过程中,得出这样的结论:感觉手机尾插的焊接不是简单的锡焊,可能是我们不知道的一种焊接工艺。

  网友一:正确无损拆焊方式应为, 把电路板上附属件分离干净,  单纯的一块电路板固定在拆焊夹板上,用高温胶带遮挡附近贴片原件, 用于隔离保护, 热风台用支架固定, 风嘴对准拆焊部件,先200度热风,预热几分钟后, 缓慢提升到300度,然后用焊台正常操作焊接即可轻松分离,  拆焊夹板是固定电路板,不让移动,热风用于预热保持温度, 焊台才是真正施工的工具,  支架是代替手。

  网友二:你用白光烙铁先放在外侧的固定焊盘上,要先堆一点锡上去,加热时用镊子尖配合微微撬动固定焊盘。这是个细活急不得,着急焊盘就会脱落,手机是u880?如果你有剪钳也可以,竖起来剪钳把四个固定脚从插座上剪断,然后给后面的引脚堆锡,然后加热后面引脚,就可以拿下来了

  有在这方面经验的网友不吝赐教啊!大家一起交流学习下。
