　　机器型号：iPhone 6S

　　故障现象：不开机

　　维修过程：

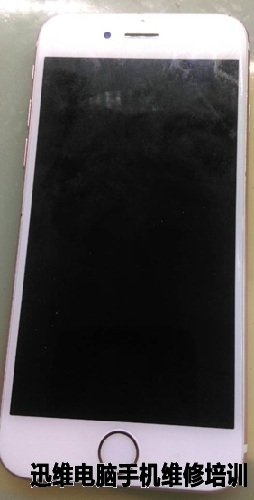

　　据客户说之前是开机的，自己更换了充电IC芯片后，连接电池也不开机了。如图：

iPhone6S 不开机维修图一

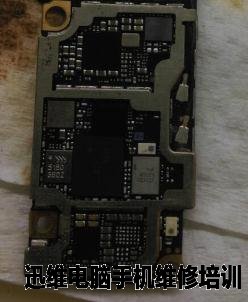

　　接着将手机主板拆下来，发现屏蔽罩没有焊好。如图：

iPhone6S 不开机维修图二

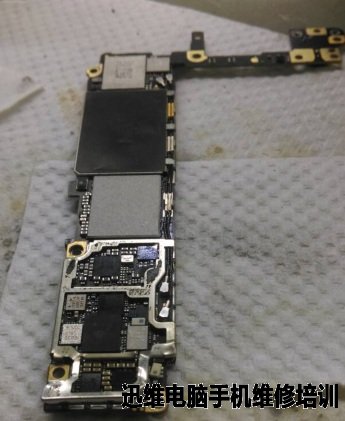

　　将手机接上可调电源，发现板子为大短路现象。如图:

iPhone6S 不开机维修图三

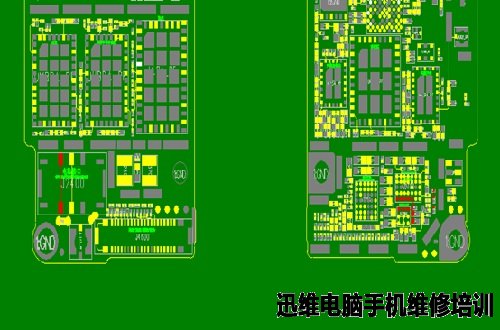

　　从PCB图上看与电池接口相连的地方不多。如图：

iPhone6S 不开机维修图四

　　怀疑是Q2300短路引起的，将Q2300拆掉还是短路，最后将U2300充电芯片拆掉不短路了。如图：

iPhone6S 不开机维修图五

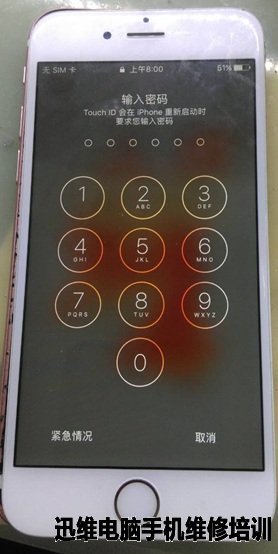

　　将U2300更换后，上电不短路了，开机一切正常。如图：

iPhone6S 不开机维修图六

————完————
