iPhone6被砸 震动无反应 电源键失灵故障维修


  机器型号:iPhone6

  故障现象:此机被砸过,造成震动无反应,电源键有时可以用,有时无反应。

  维修过程:

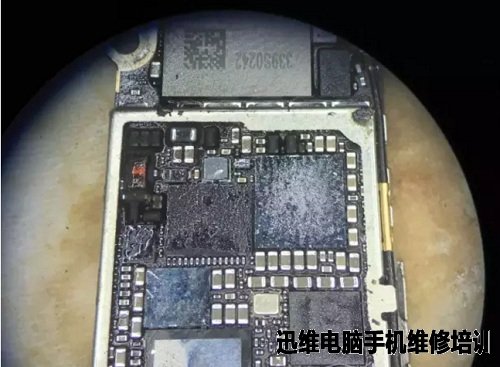

  此机之前维修过,因此首先把修过的地方重新检查,并把被搞得油腻腻脏兮兮的主板清理干净。

iPhone6 震动无反应 电源键失灵维修 图1
iPhone6 震动无反应 电源键失灵维修 图1

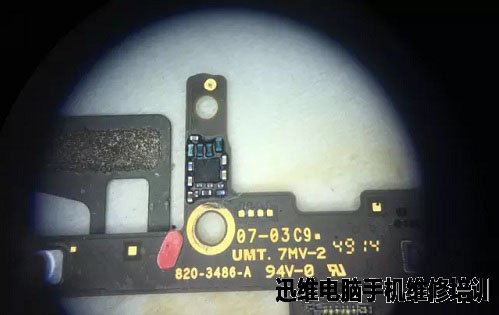

  然后分析故障,这台机是UMT的板底,公认的质量最差的主板,如果它出了问题很难修。

iPhone6 震动无反应 电源键失灵维修 图2
iPhone6 震动无反应 电源键失灵维修 图2

  (一)静音键失灵

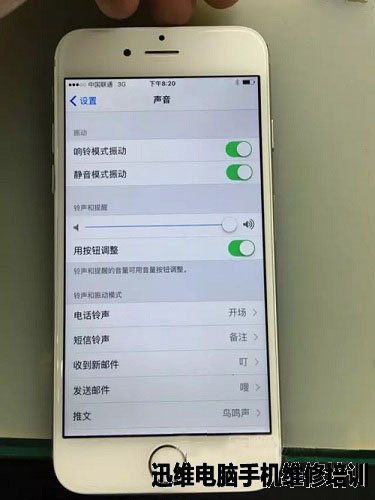

  首先判断此机静音键失灵是否是由外配引起的,更换外配后问题依旧,那就是主板了。进入设置,手动打开震动,发现震动功能是正常的,排除了震动IC和震动器。

iPhone6 震动无反应 电源键失灵维修 图3
iPhone6 震动无反应 电源键失灵维修 图3

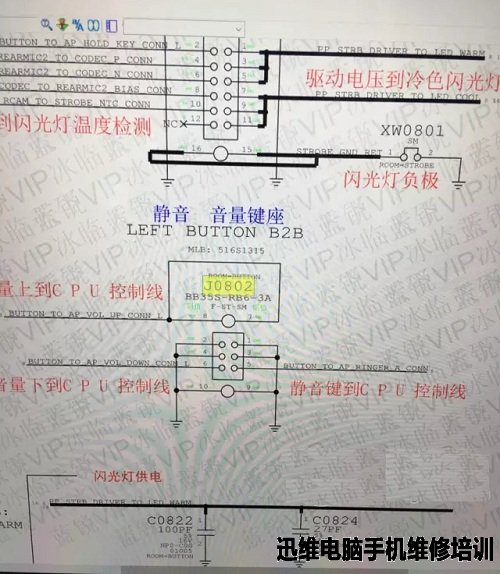

  问题的关键在于音量键可以正常使用,静音键无反应,经过测量,通路是正常的,但是电压本来应该是1.8V,现在被拉低到0.6V,这个故障大多数是由于CPU工作不正常导致工作电压达不到正常工作的条件。

iPhone6 震动无反应 电源键失灵维修 图4
iPhone6 震动无反应 电源键失灵维修 图4

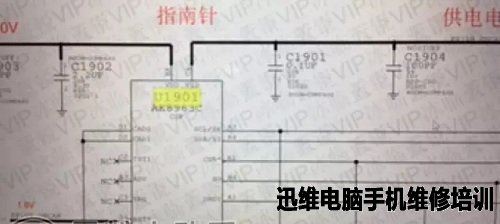

  事实上只要还有电压,证明还是有通讯的,解决办法是借电,强行帮静音键工作电压搞成1.8V,而指南针挨着通往静音键的电感有一路是1.8V。

iPhone6 震动无反应 电源键失灵维修 图5
iPhone6 震动无反应 电源键失灵维修 图5

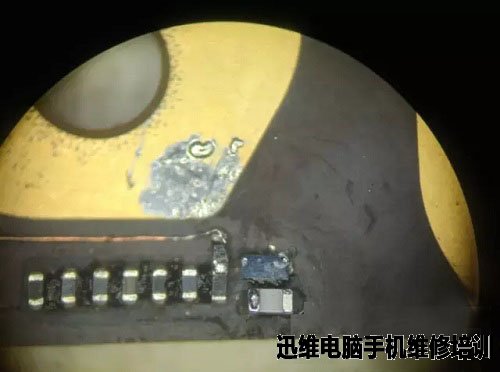

  从C1901电容一端飞线到电感FL0810,电感不要拆掉,从废板上拆下一个1K的电阻,起到稳压作用,实际上不接一个电阻的话借电是无法使用的!改造完电路后效果图:

iPhone6 震动无反应 电源键失灵维修 图6
iPhone6 震动无反应 电源键失灵维修 图6

  电感旁边接了一个电阻。

iPhone6 震动无反应 电源键失灵维修 图7
iPhone6 震动无反应 电源键失灵维修 图7

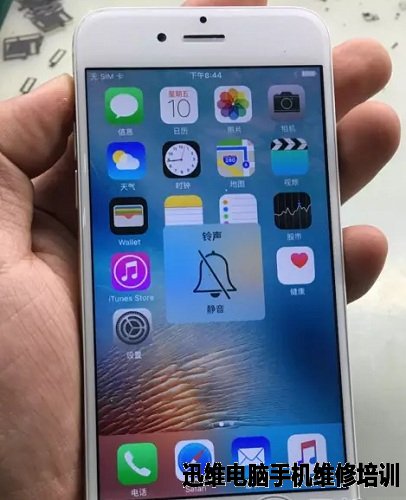

  然后开机测试,静音键正常了!

iPhone6 震动无反应 电源键失灵维修 图8
iPhone6 震动无反应 电源键失灵维修 图8

  (二)开机键故障

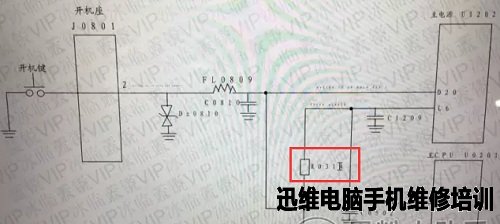

  故障问题是开机功能正常,但是进入系统点亮屏幕后再按锁屏键就失灵,无法锁屏,其他功能正常,经过测量开机键工作条件,发现功能正常时正常的供电是1.8V,但是不正常时电压被拉低到1.3V,分析电路图,推测是电阻R0314工作不正常导致工作电压被拉低,果断换掉!

iPhone6 震动无反应 电源键失灵维修 图9
iPhone6 震动无反应 电源键失灵维修 图9

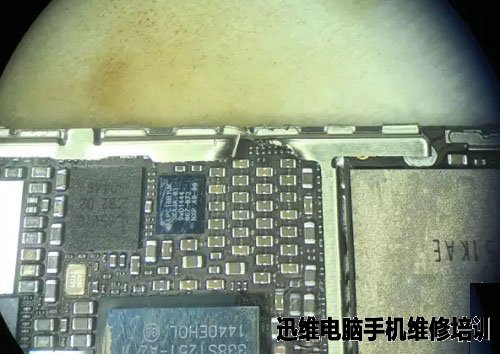

  为了降低风险,尤其是经过重摔的UMT板,只好选择不吹屏蔽罩,用钳子剪掉一点屏蔽罩,换掉出问题的电阻,安全又美观。

iPhone6 震动无反应 电源键失灵维修 图10
iPhone6 震动无反应 电源键失灵维修 图10

  开机测试,大约1个小时左右,没有遇到问题,维修到此结束!
